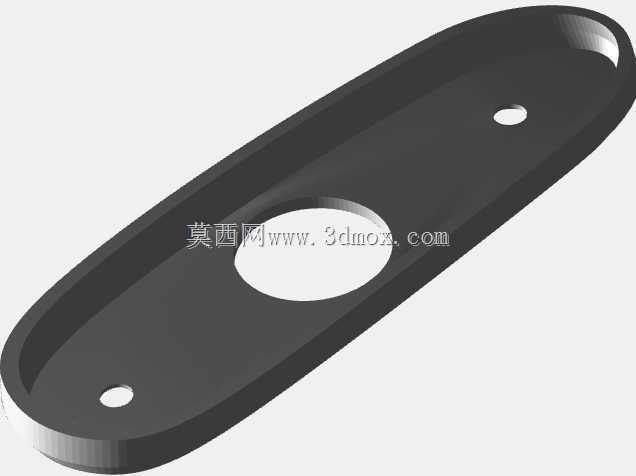

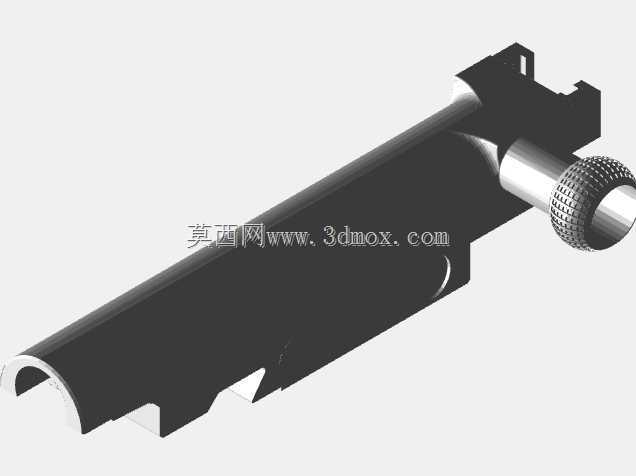

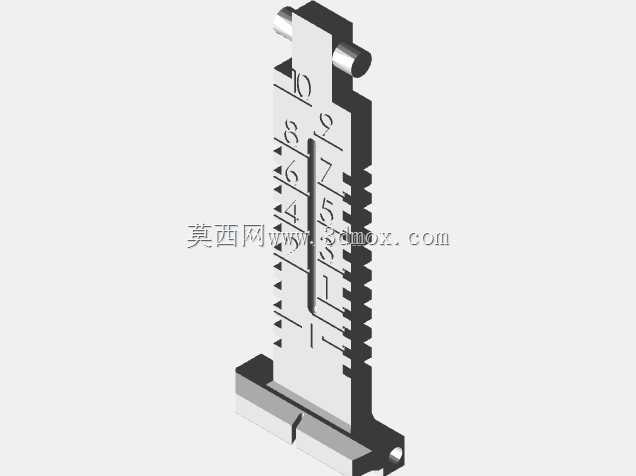

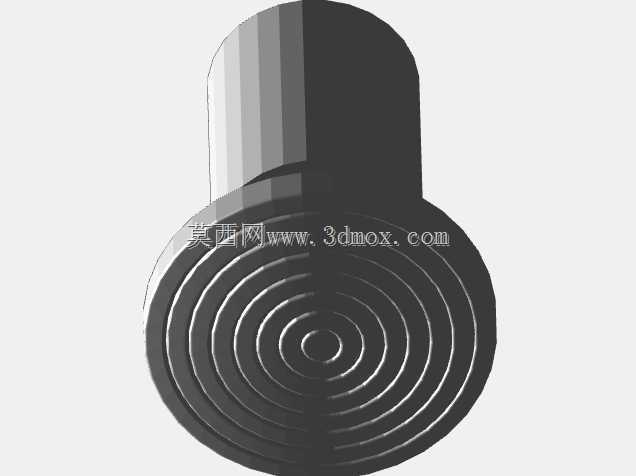

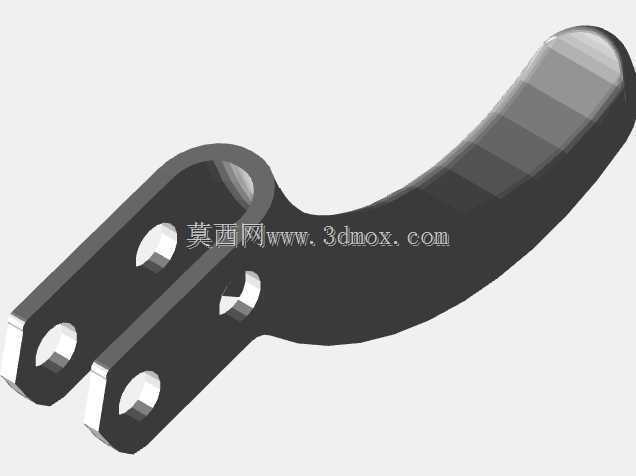

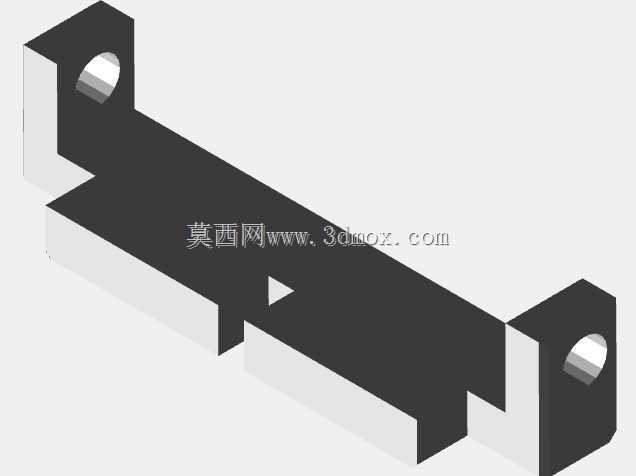

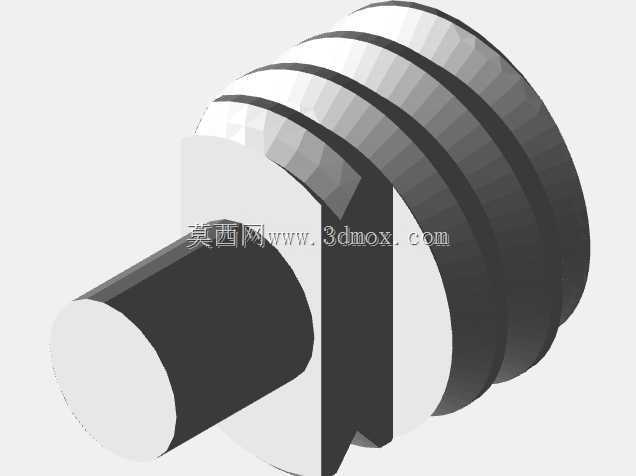

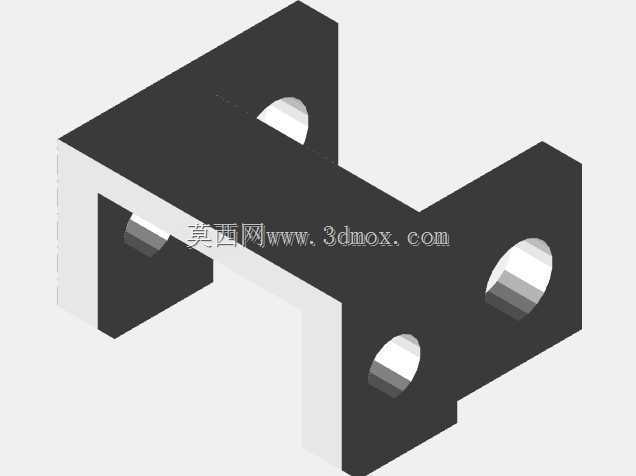

电力变压器用SKS型绝缘支撑构件

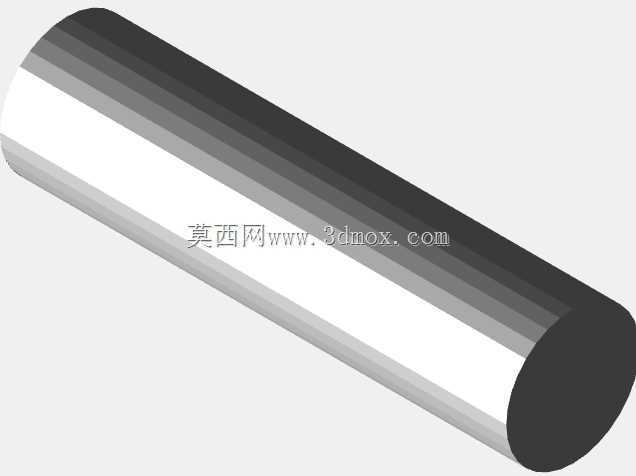

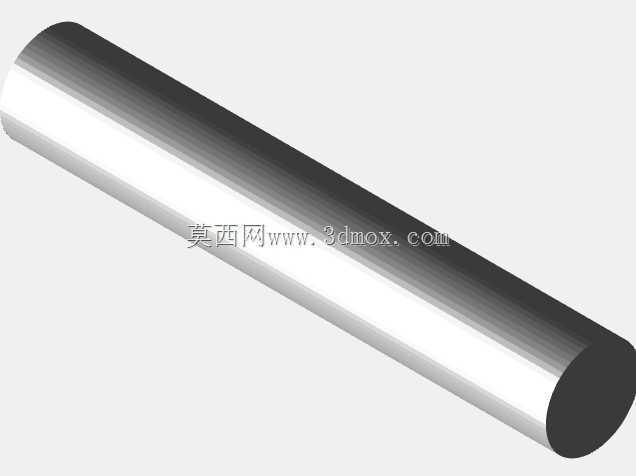

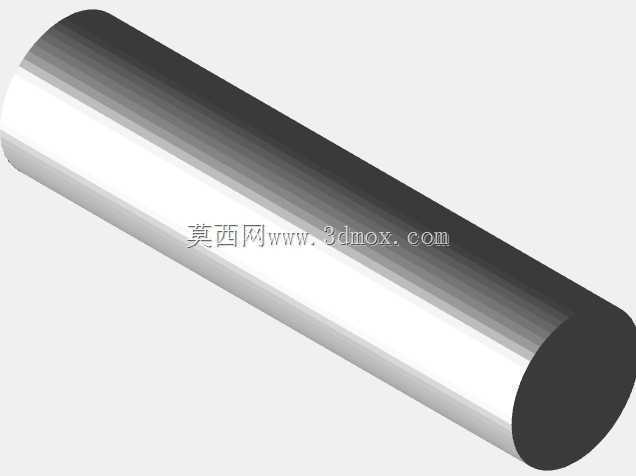

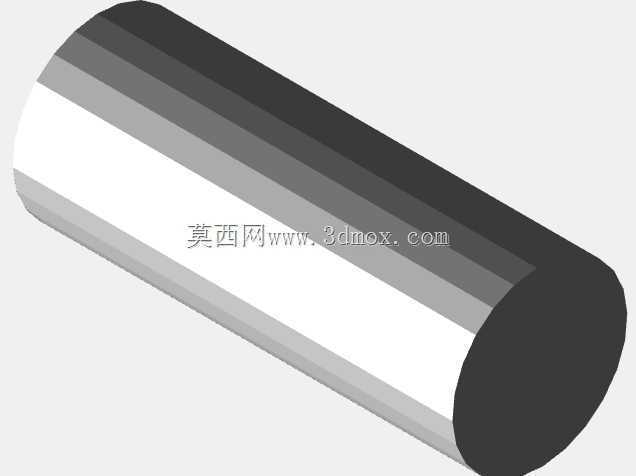

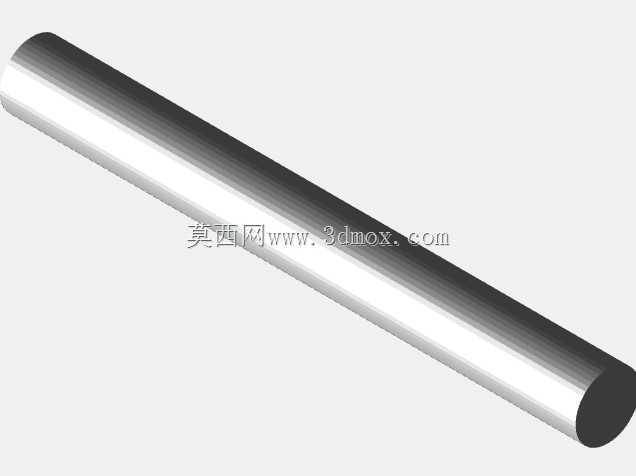

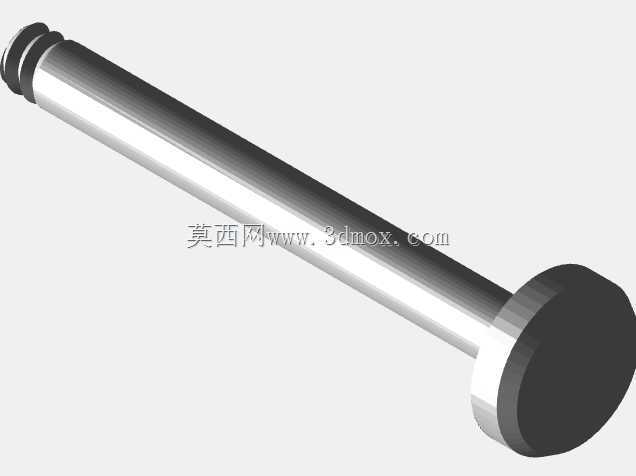

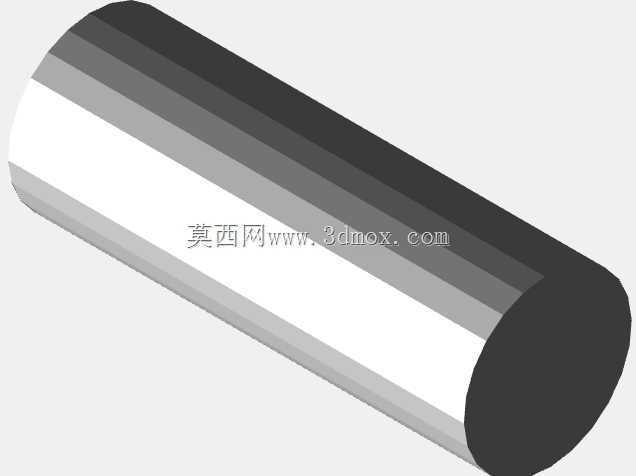

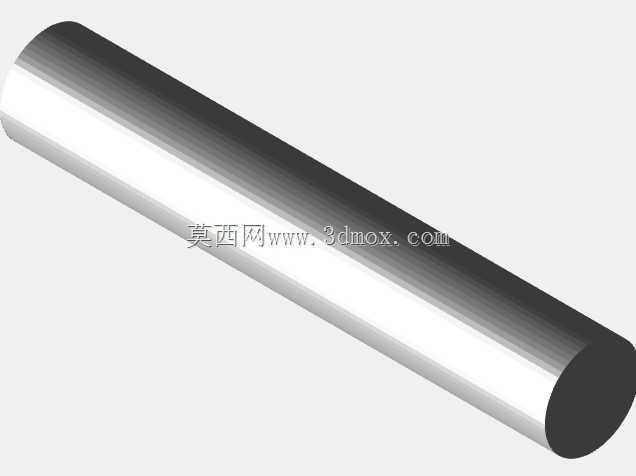

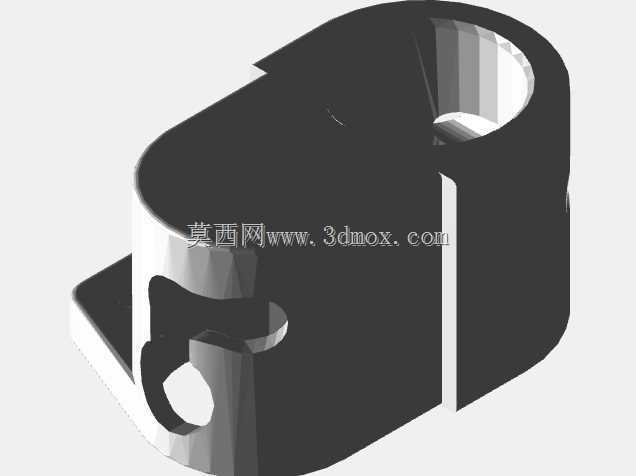

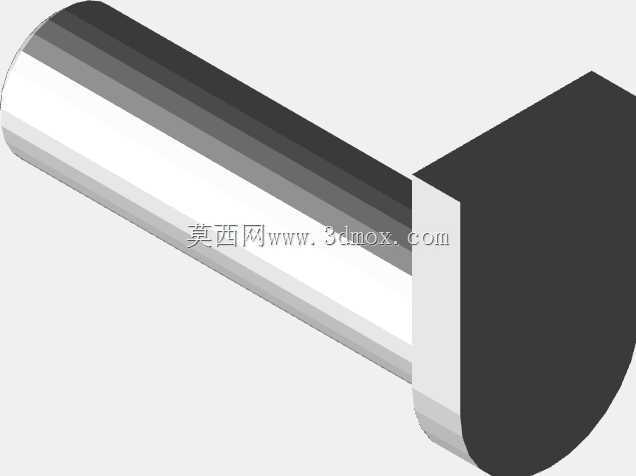

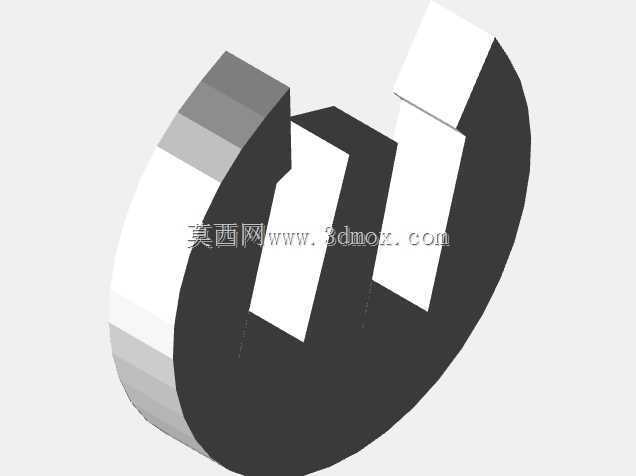

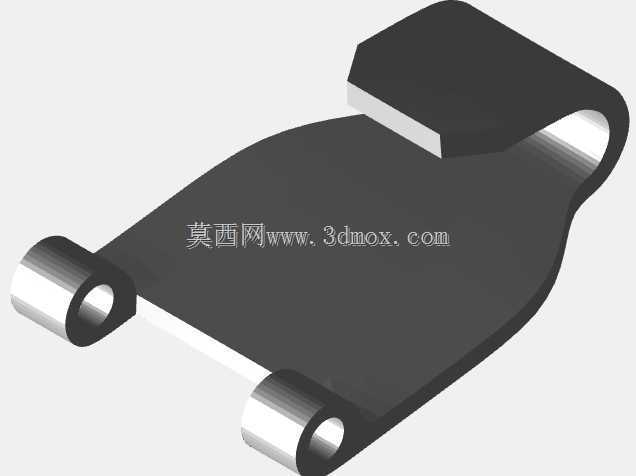

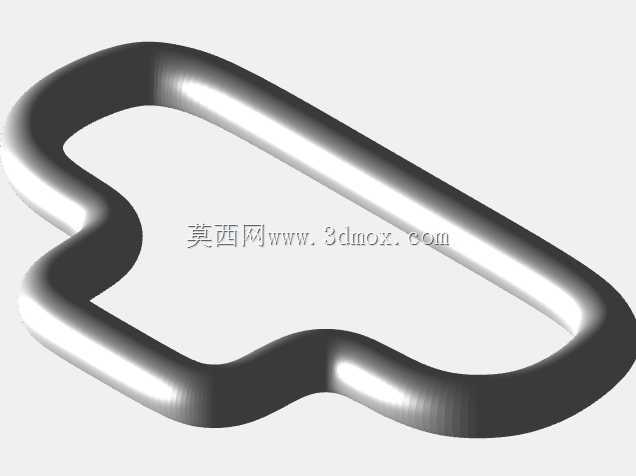

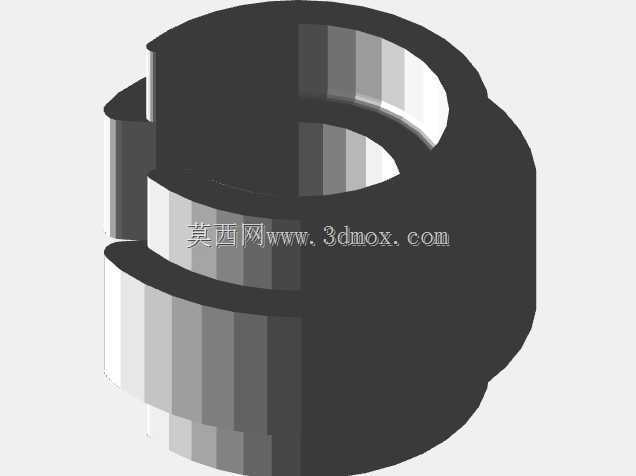

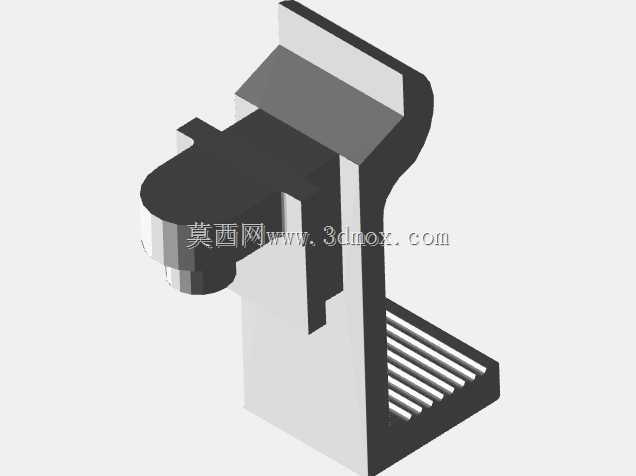

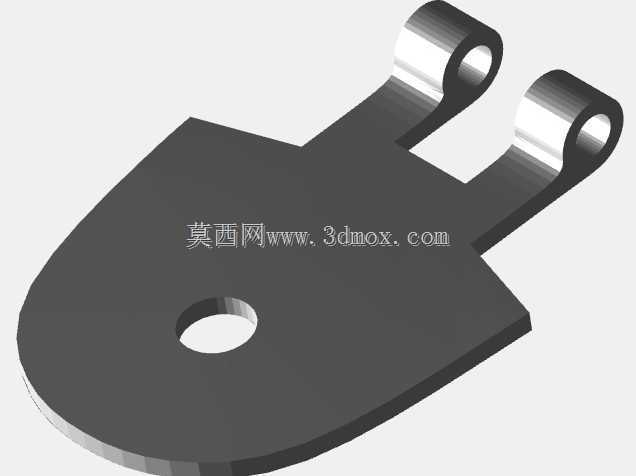

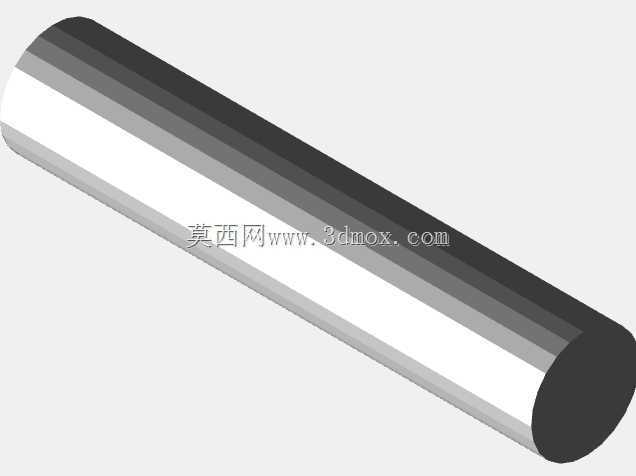

　　在10kV及以下电压等级的油浸式电力变压器内部，这类长条形绝缘支撑构件是绕组固定结构里的核心受力零件，日常运维中拆开变压器油箱吊出器身时，最先看到的沿绕组轴向排布的深色长条零件就是这类构件，它承担着压紧绕组端部、限制绕组在短路电动力作用下产生轴向位移的核心作用，区别于常规层压木材质的通用撑条，这款SKS型构件采用了模压成型的复合绝缘材质，整体密度均匀性比传统切削加工的层压件提升30%以上，不存在层压材料常见的层间间隙、局部密度不足的缺陷，在长期浸油环境下不会出现层间剥离、绝缘性能下降的问题。从结构设计逻辑来看，这款构件采用了等截面长条形结构，截面为规整的矩形，棱边全部做了R2的圆角倒钝处理，避免安装过程中尖锐棱边划伤绕组绝缘纸，

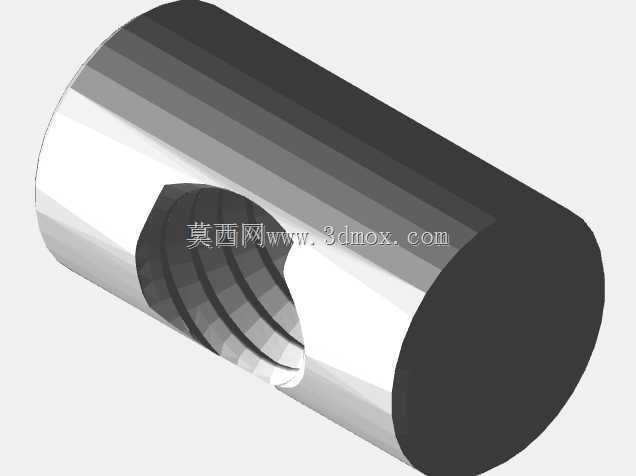

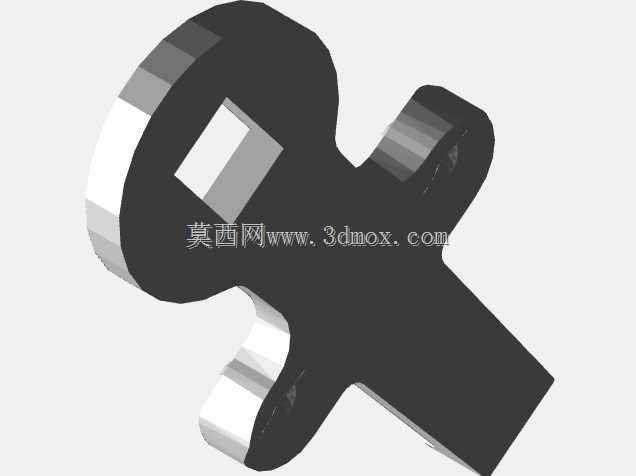

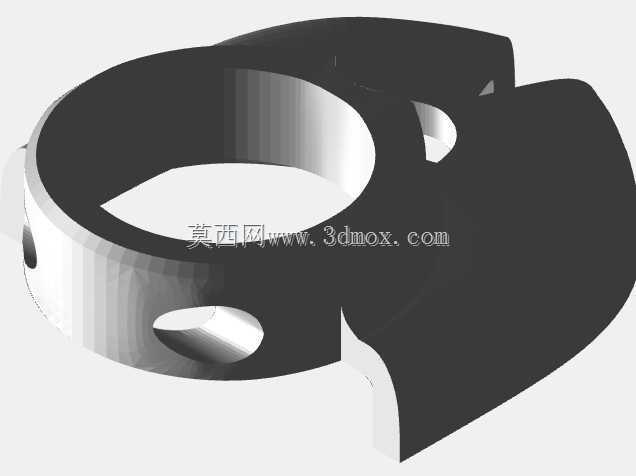

　　构件的长度方向严格匹配变压器绕组的轴向压紧高度，安装时直接嵌入绕组端部的绝缘端圈对应卡槽内，上端顶住油箱顶部的定位压钉，下端落在绕组下部的绝缘托板上，形成完整的轴向受力传递路径，当变压器出口发生短路故障时，绕组会产生数倍于额定状态的轴向电动力，这部分冲击力会通过端圈均匀传递到该支撑构件上，再通过压钉传递到油箱壳体，避免绕组出现轴向窜动、绝缘破损进而引发匝间短路的恶性故障。从安装边界尺寸来看，这款构件的截面宽度适配主流10kV变压器绕组的撑条卡槽宽度，安装时不需要对端圈卡槽进行二次修配，直接嵌入即可完成定位，构件的长度公差控制在±0.2mm以内，同一台变压器配套的多根支撑构件长度极差不超过0.1mm，保证每根构件受力均匀，

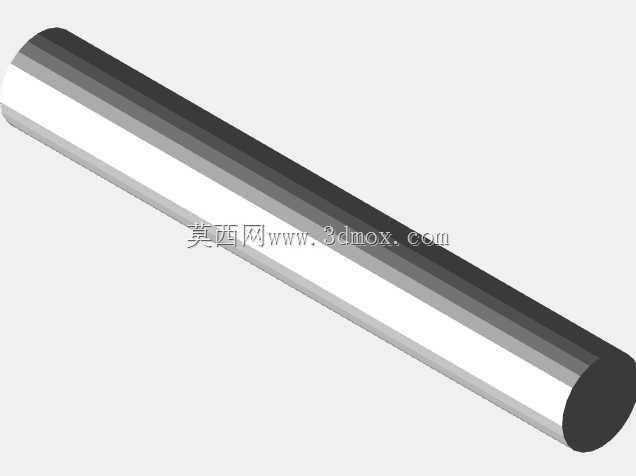

　　不会出现个别构件受力过载断裂的问题。在实际选型应用中，这类构件多用于容量在315kVA到1600kVA之间的配电变压器，相比传统的层压木撑条，它的吸油率更低，长期运行在变压器油中不会因为吸油膨胀导致尺寸变化，也就不会出现撑条松动、绕组压紧力不足的问题，同时它的机械强度更高，抗弯曲性能比同尺寸层压木撑条高40%左右，能够承受更大的短路电动力冲击，在沿海高湿、高盐雾区域的配电变压器中应用时，这类模压绝缘构件不会出现层压木常见的受潮霉变、绝缘强度下降的问题，能够有效延长变压器的免维护周期。建模过程中，针对这类构件的结构特点，重点还原了棱边的倒钝细节、端面的垂直度要求，因为在实际装配中，端面的垂直度直接影响受力的均匀性，如果端面存在倾斜，

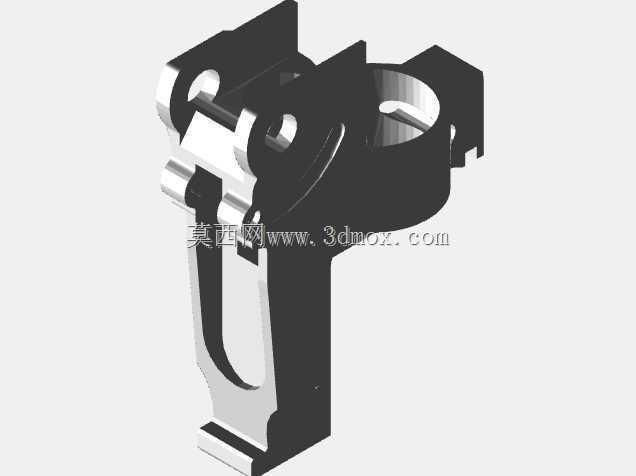

　　会导致局部应力集中，在短路冲击时容易出现断裂，同时建模时严格控制了截面的尺寸公差，保证模型导出的工程图能够直接用于加工生产，不需要二次调整尺寸，另外针对构件的表面粗糙度要求，模型中也对应做了表面质感的还原，这类绝缘构件的表面不需要过高的光洁度，整体为均匀的哑光质感，不存在反光的亮面，避免加工时过度打磨破坏表面的绝缘致密层。在变压器的整体装配流程中，这类支撑构件的安装是在器身装配的最后阶段，绕组套装完成、安装好上下端圈之后，将支撑构件沿端圈的卡槽逐一插入，调整好位置之后再安装上部的压钉，逐一对压钉施加规定的扭矩，保证每根支撑构件的预紧力一致，这就要求支撑构件的长度尺寸一致性必须达标，否则会出现部分压钉已经拧紧、部分撑条还未受力的情况，运行中容易出现绕组松动的问题，这款构件的模压成型工艺刚好能够保证尺寸的一致性，相比传统切削加工的撑条，尺寸离散度更小，更适合批量装配使用。
