电力变压器用斜置式轴支撑结构件

　　在电力输配系统的变压器设备内部，各类操动机构、分接开关传动组件、冷却系统联动部件都存在大量旋转轴布局需求，这类转轴的运行稳定性直接决定变压器调压动作精度、冷却系统传动可靠性，一旦转轴出现偏移、振动过量，轻则导致传动卡涩、动作响应滞后，重则引发分接开关错位、冷却扇叶剐蹭壳体等故障，直接影响电网供电稳定性。这款轴支撑结构正是针对变压器内部紧凑安装空间、长周期免维护运行需求设计的专用支撑构件。

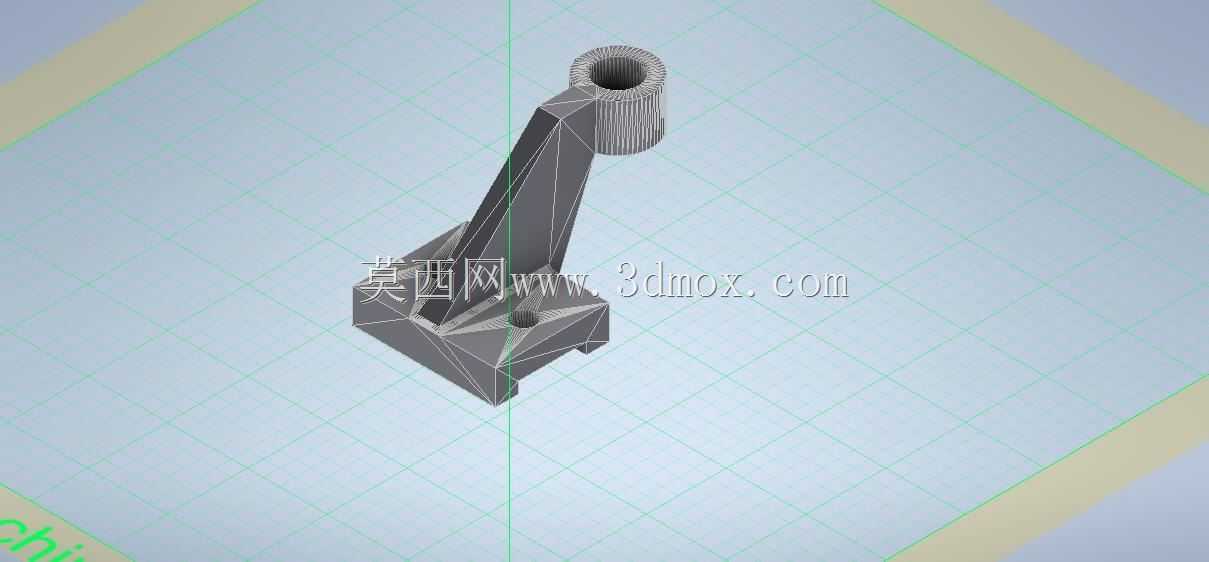

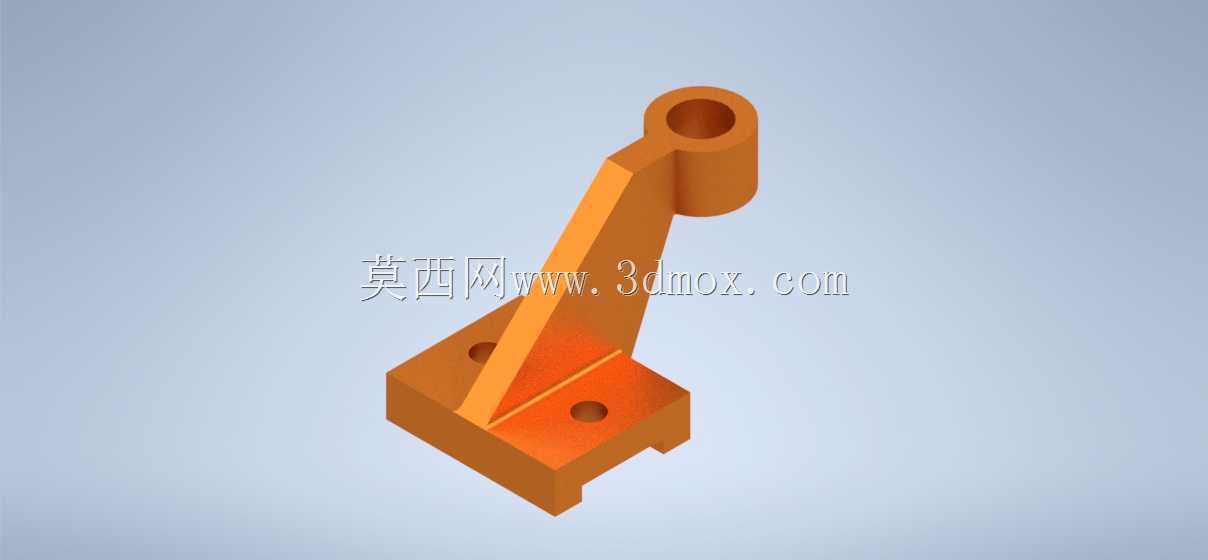

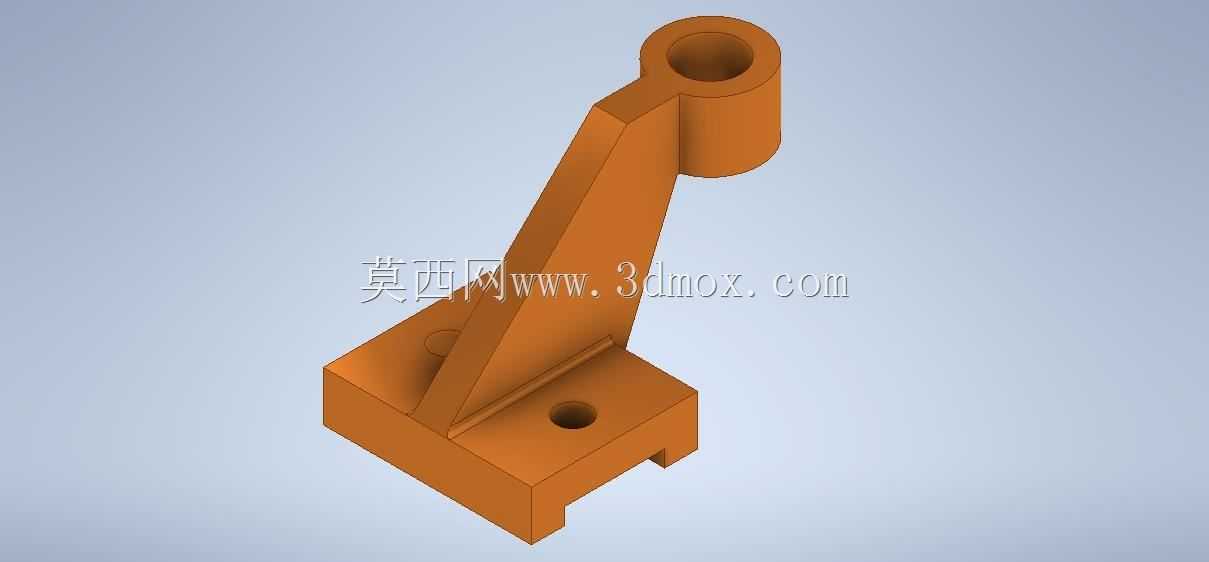

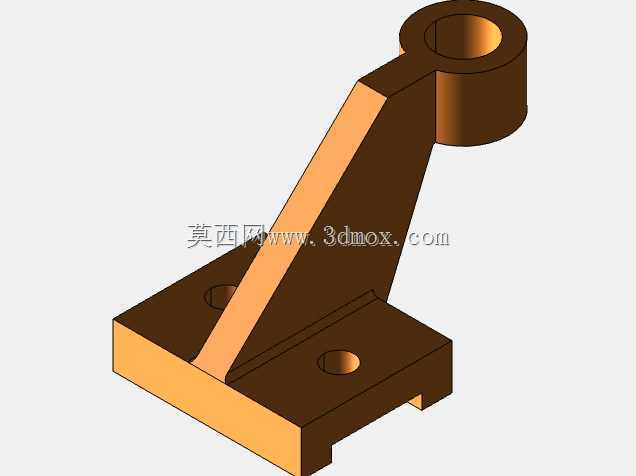

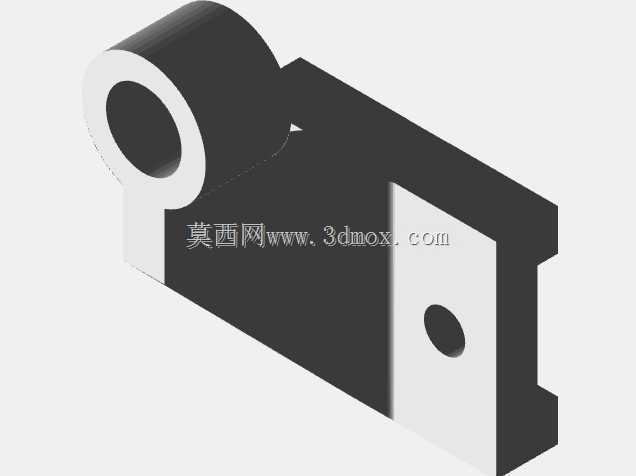

　　从实际安装场景来看，变压器内部可用安装空间十分有限，且多数传动转轴并非垂直或水平正交布置，存在一定倾斜角度的传动路径，常规正交式轴承座无法适配这类斜向转轴的支撑需求，这款支撑件采用一体式斜臂结构，底座与上部轴套的夹角经过精准匹配，刚好适配对应传动路径的转轴倾斜角度，无需额外加装角度调整垫片，就能保证转轴与支撑轴套的同轴度控制在0.02mm以内，避免转轴运行中出现附加弯矩。底座部分采用卡槽加螺栓孔的复合安装形式，安装时可先通过卡槽卡入变压器内部预设的安装导轨实现快速定位，再通过螺栓完成最终紧固，既降低了现场装配的对位难度，也能在设备长期运行过程中抵消部分传动带来的横向剪切力，避免螺栓受剪断裂。上部轴套内壁设计有细密的储油槽，安装时可在槽内填充长效润滑脂，配合轴套内孔的高精度加工面，能保证转轴在长达数年的运行周期内无需额外补脂，适配变压器内部封闭、不便日常维护的使用环境。

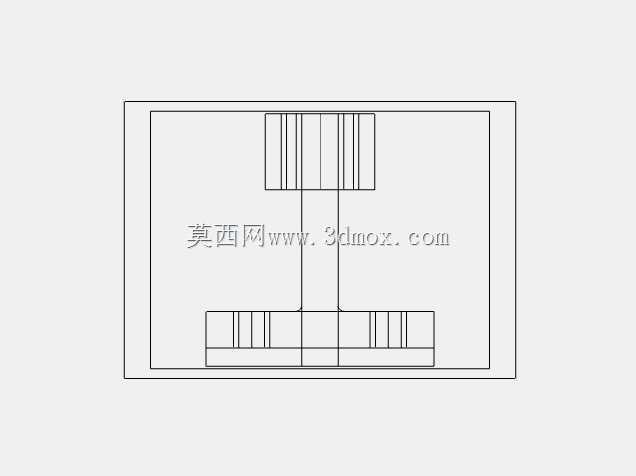

　　设计过程中，首先对支撑件的受力路径做了完整的有限元仿真分析，将斜臂部分的受力传递路径做了优化，在斜臂与底座、斜臂与上部轴套的衔接位置做了加厚过渡处理，避免应力集中导致的结构断裂，同时在斜臂非主要受力区域做了合理的减材处理，在保证整体结构强度满足1.5倍额定载荷安全系数的前提下，尽可能降低零件自身重量，减少对变压器内部安装基面的载荷压力。外形尺寸方面，底座的安装孔位间距完全匹配变压器内部通用安装导轨的标准孔距，可直接替换同类型老旧支撑件，无需对原有安装基面做二次加工；上部轴套的内孔直径适配对应规格传动转轴的标准尺寸，轴套端面的倒角设计方便转轴快速穿入装配，降低现场装配的难度。安装边界上，支撑件斜臂的外轮廓做了圆弧过渡处理，不会与周边的布线、相邻传动构件产生干涉，在设计阶段就通过三维装配校验，确认了支撑件在全行程动作范围内与周边零件的最小安全间隙大于3mm，完全满足变压器内部的安全绝缘距离要求。

　　从实际使用功能来看，这款轴支撑除了承担转轴的径向载荷之外，还能承受一定的轴向窜动力，轴套上端的限位台阶可以对转轴的轴向位置做精准限定，避免转轴在传动过程中出现轴向窜动导致的齿轮啮合错位问题。支撑件的底座底面做了平面度精加工，安装后与安装基面的贴合度达到85%以上，能有效将转轴运行产生的振动传递到设备基体上，避免支撑件自身产生共振，降低设备运行的整体噪声，同时减少振动带来的连接螺栓松动风险。针对变压器内部可能存在的微量油气腐蚀环境，支撑件的结构设计避免了存在积液的死角，所有转角位置都做了圆滑过渡，不会积存冷凝液或油污，降低零件长期使用过程中的腐蚀风险，延长零件的实际使用寿命。
