带镂空字符纹理的创意手机保护壳

　　做数码配件结构设计快八年，这类带定制化字符镂空的手机保护壳，是近年消费数码周边里需求涨得很快的品类，和早年只做全包防摔的通用壳不同，这类产品的设计逻辑要同时平衡防护性能、外观辨识度、握持手感三个核心维度，不能只盯着外观做曲面。先从实际使用场景说，这类保护壳主要面向追求个性化表达的手机用户，日常使用中要覆盖手持防刮蹭、桌面放置防磨边、意外跌落缓冲这几个核心需求，同时镂空字符的设计不能成为结构弱点，不然跌落时很容易从镂空边角处开裂。设计初期首先要确认适配机型的精确外轮廓，包括机身侧边按键的凸起高度、摄像头模组的外凸尺寸、底部充电口与扬声器开孔的位置边界，这些安装边界的公差要控制在0.1mm以内，不然会出现按键卡滞、充电口插不到位的问题。

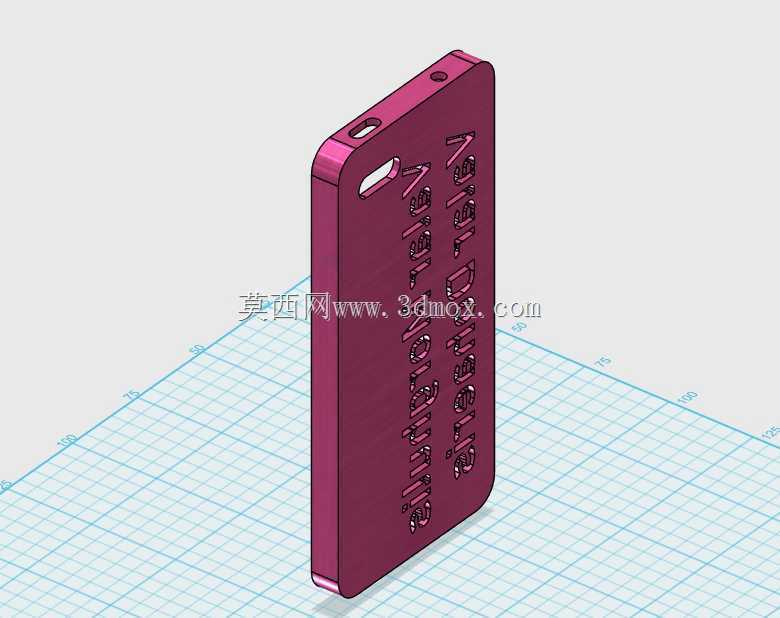

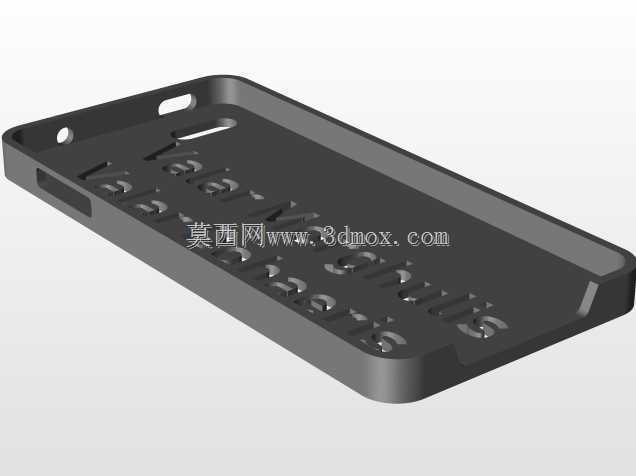

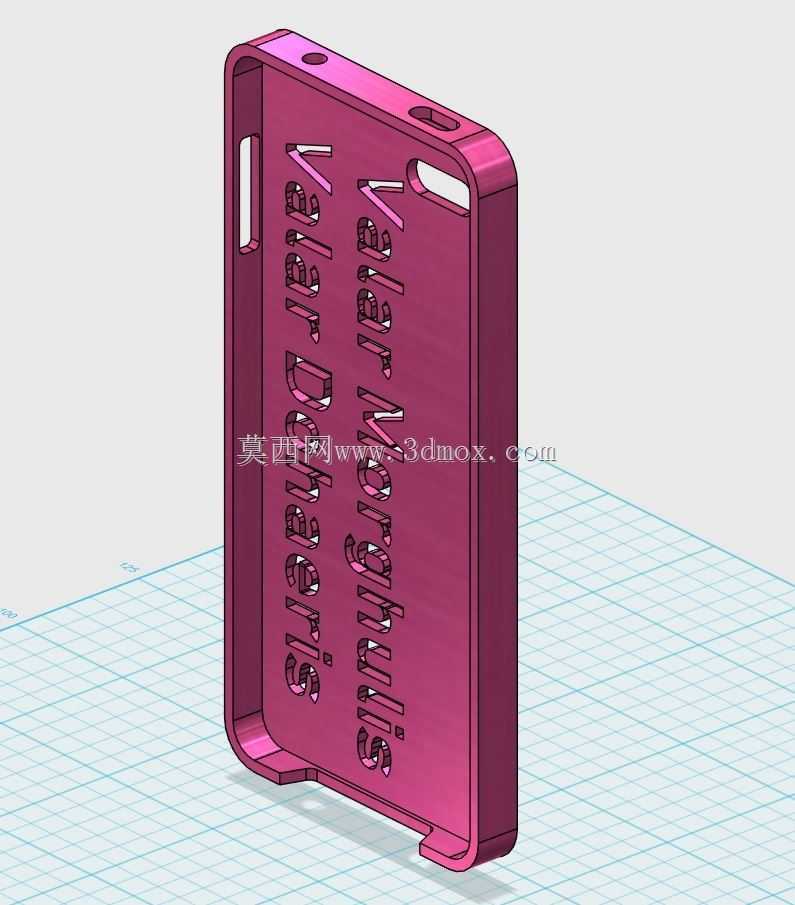

　　这次的壳体采用全包边结构，侧边做了1.2mm的加厚防撞筋，对应手机四个边角的位置做了内凹的缓冲空腔，跌落时能通过空腔形变吸收大部分冲击能量，避免硬碰撞直接传递到机身上。背面的字符镂空是整个设计的重点，做镂空结构的时候首先要考虑壁厚的均匀性，整个壳体的基础壁厚设定在1.0mm，镂空字符的边缘做了0.2mm的圆角过渡，避免应力集中导致的开裂，同时字符的笔画宽度最小控制在1.5mm以上，太细的笔画在注塑成型时容易出现填充不足的问题，日常使用中也容易被磕碰断裂。很多新手做这类镂空壳的时候容易忽略握持手感，字符的边缘如果做直角处理，长时间握持会硌手，所以所有镂空边缘都做了0.3mm的C角倒角，摸上去是顺滑过渡的触感，不会有割手的问题。

　　壳体背面靠近摄像头的位置做了0.8mm的凸起围边，比摄像头模组的外凸高度高出0.3mm，这样手机平放在桌面的时候，摄像头镜片不会直接接触桌面，避免日常放置磨花镜片。侧边的按键位置做了一体式的按键凸点，凸点表面做了细微的防滑纹理，按压的行程控制在0.5mm，既保证按压的反馈感清晰，又不会因为行程太大导致误触。底部的开孔对应充电口做了精准的避让，开口尺寸比通用充电头的最大外径大2mm，兼容市面上绝大多数的第三方充电线，不会出现部分加粗头的充电线插不到底的问题。从成型工艺角度考虑，整个壳体的脱模斜度控制在1.5度，所有的加强筋位置都做了壁厚渐变处理，避免注塑时出现缩痕影响外观，镂空位置的分型面设置在字符的中线位置，

　　避免分型线出现在外观可见的正面区域，减少后续打磨抛光的工作量。另外考虑到日常使用的散热需求，背面的镂空字符除了装饰作用，也能在手机长时间高负载运行时，增加背面的空气流通面积，辅助机身散热，比全封闭的保护壳散热效率提升大概15%左右。做结构校核的时候，重点做了跌落仿真分析，从1.2米高度以不同角度自由跌落的工况下，壳体的最大应力集中点都出现在防撞筋的位置，远低于常用PC或TPU材料的断裂强度，镂空字符的位置应力值都在安全范围内，不会出现正常使用中断裂的问题。很多人觉得手机壳是很简单的结构件，实际上要把防护、外观、手感三个点都平衡好，每一个尺寸细节都要反复调整，比如侧边防撞筋的厚度，太厚了会让整个手机显得臃肿，握持感变差，太薄了又起不到缓冲防护的作用，反复调整了五六版才确定最终的1.2mm厚度，既保证了防护性能，又不会让整机厚度增加太多。还有背面的字符深度，做全通镂空的时候要注意不能让壳体的整体刚性下降太多，所以在字符之间的连接位置做了隐性的加强筋，从外观上看不到加强筋的存在，但能把整个壳体的抗扭刚度提升30%以上，不会出现轻轻一掰就变形的问题。
