二代星链Dishy天线40mm孔安装固定脚座

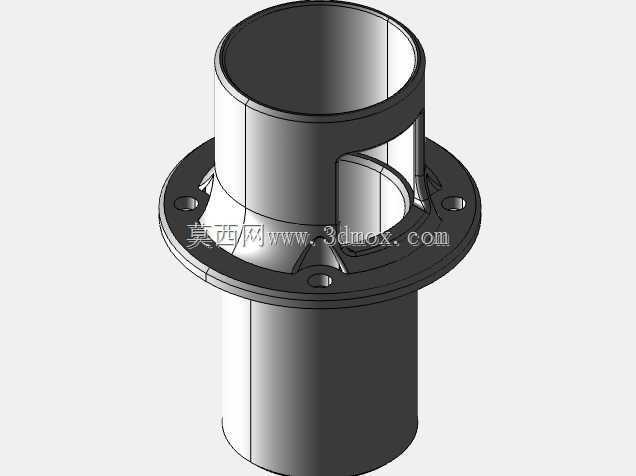

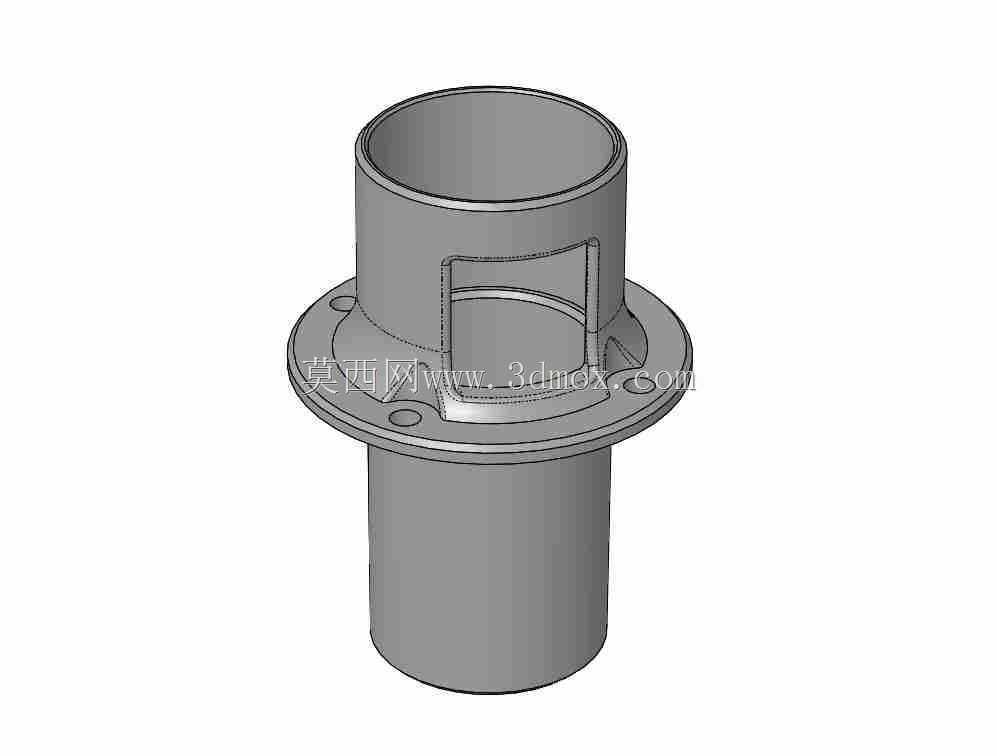

　　在户外卫星通讯设备的落地部署场景中，二代移动式Starlink Dishy天线的安装适配一直是现场施工的常见痛点——常规原厂配套支架多针对标准立杆安装设计，遇到方舱壁板、设备舱壳体、改装车顶这类带预制开孔的平面安装面时，往往需要额外制作转接件，不仅增加施工工序，还容易出现安装间隙过大、固定强度不足的问题，这款安装脚正是针对这类场景开发的专用适配结构。从结构功能上看，该零件采用上下贯通的筒式主体设计，中部带一体式圆形法兰盘作为安装定位基准，法兰盘上预留了多个均布的安装过孔，可通过螺栓或抽芯铆钉直接固定在安装平面上，无需额外焊接转接支架；筒身上部开设的方形开窗，是为天线馈线接头、内部走线预留的操作空间，

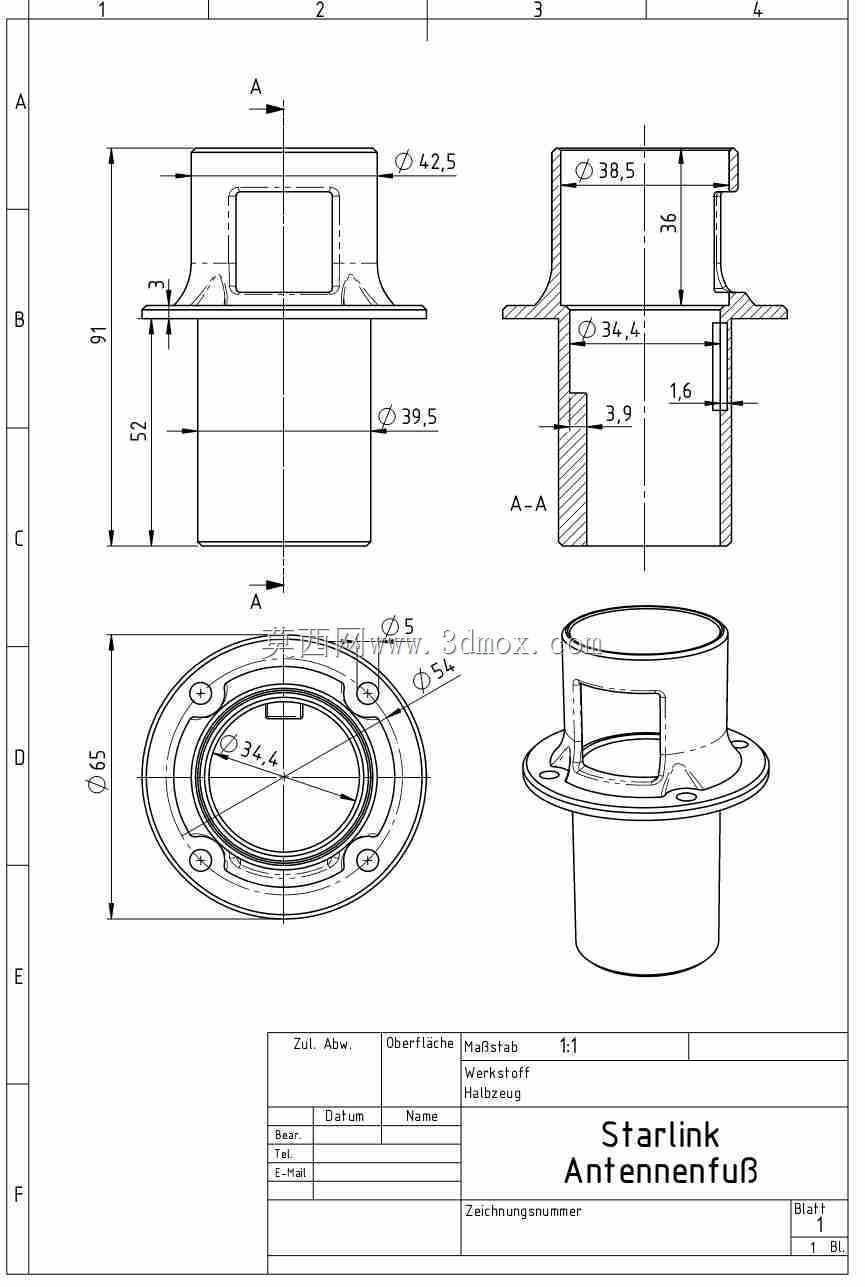

　　安装时无需完全穿入筒内即可完成线缆对接，大幅降低现场穿线的操作难度，也避免了线缆在筒内过度弯折导致的信号损耗问题。设计阶段首先锁定的核心边界是安装面孔径为40mm，因此脚座下部的穿板筒体外径做了负公差适配，可顺利插入标准40mm预制孔中，插入深度经过反复校核，既保证穿入后不会因间隙过大出现径向晃动，又不会因插入过深挤占天线底部的接线空间；上部筒体的内径则完全匹配Dishy天线底部的插接柱尺寸，插接后配合法兰面的压紧，可实现天线与安装面的刚性连接，在户外大风环境下也能保持天线指向的稳定性，不会出现角度偏移影响信号接收。从结构强度设计来看，法兰盘与上下筒体的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，即使安装面存在轻微的形变，

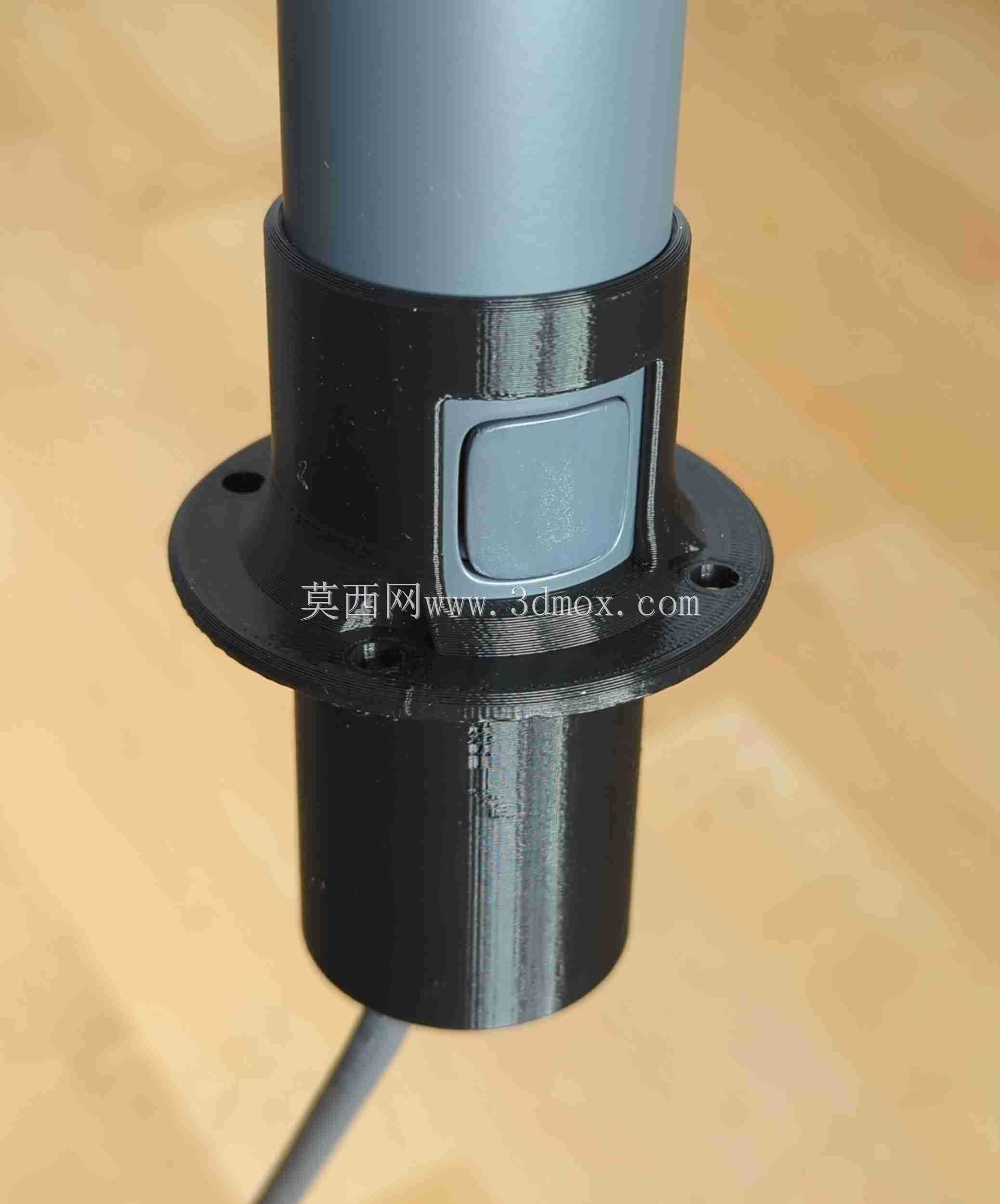

　　应力也能顺着圆弧过渡区均匀分散，不会出现根部断裂的问题；筒壁厚度经过受力仿真验证，在满足3D打印成型工艺要求的前提下，兼顾了轻量化与结构强度，不会因长期户外日晒雨淋出现结构变形。实际施工使用时，操作人员只需先将天线底部的馈线从安装面外侧穿过40mm开孔，再将脚座的下部筒体从外侧插入开孔，对齐法兰盘上的安装孔位完成固定，最后将天线底部的插接柱对准脚座上部筒体插入，同时通过筒身的方形开窗完成线缆的最终对接与固定，整个安装过程无需复杂工装，单人即可在十分钟内完成全部操作，相比传统的定制支架安装方案，施工效率提升明显，同时安装后的整体一致性更好，不会出现现场焊接、切割带来的尺寸误差。针对不同的安装面材质，不管是金属方舱壁板、玻璃钢车顶还是复合板材舱体，该脚座的法兰结构都能实现稳定贴合，安装时可根据材质选择对应的固定件，配合密封胶使用还能实现开孔位置的防水密封，避免雨水顺着安装孔渗入舱内，完全满足户外移动通讯设备的长期使用要求。
