康复训练用动态体重支撑装置结构设计

　　这套动态体重支撑装置主要面向下肢运动功能障碍人群的康复训练场景，在临床康复科、社区康复站点、居家康复环境中都有明确的使用需求，核心作用是在患者进行站立、行走训练过程中，持续提供稳定的向上承托力，抵消部分自身体重带来的下肢负荷，避免患者因肌力不足出现关节代偿、摔倒等问题，同时不会过度限制患者正常的步态摆动幅度，让训练过程更贴近自然行走的发力模式。

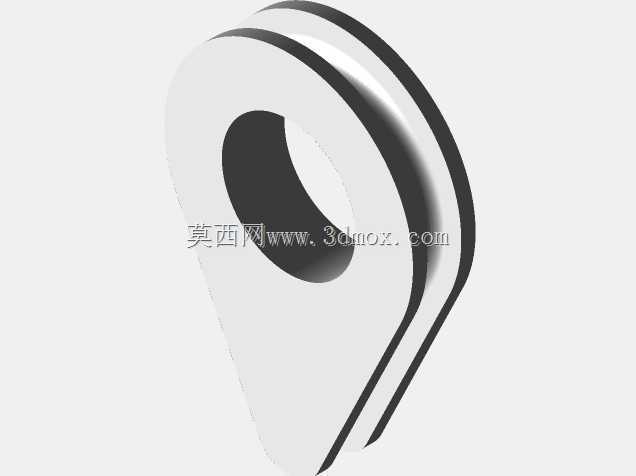

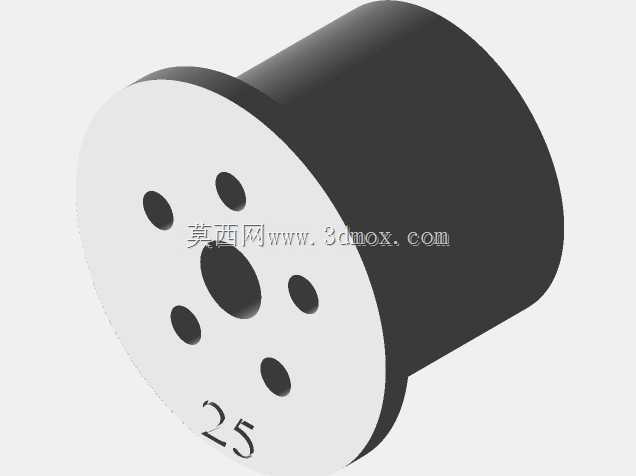

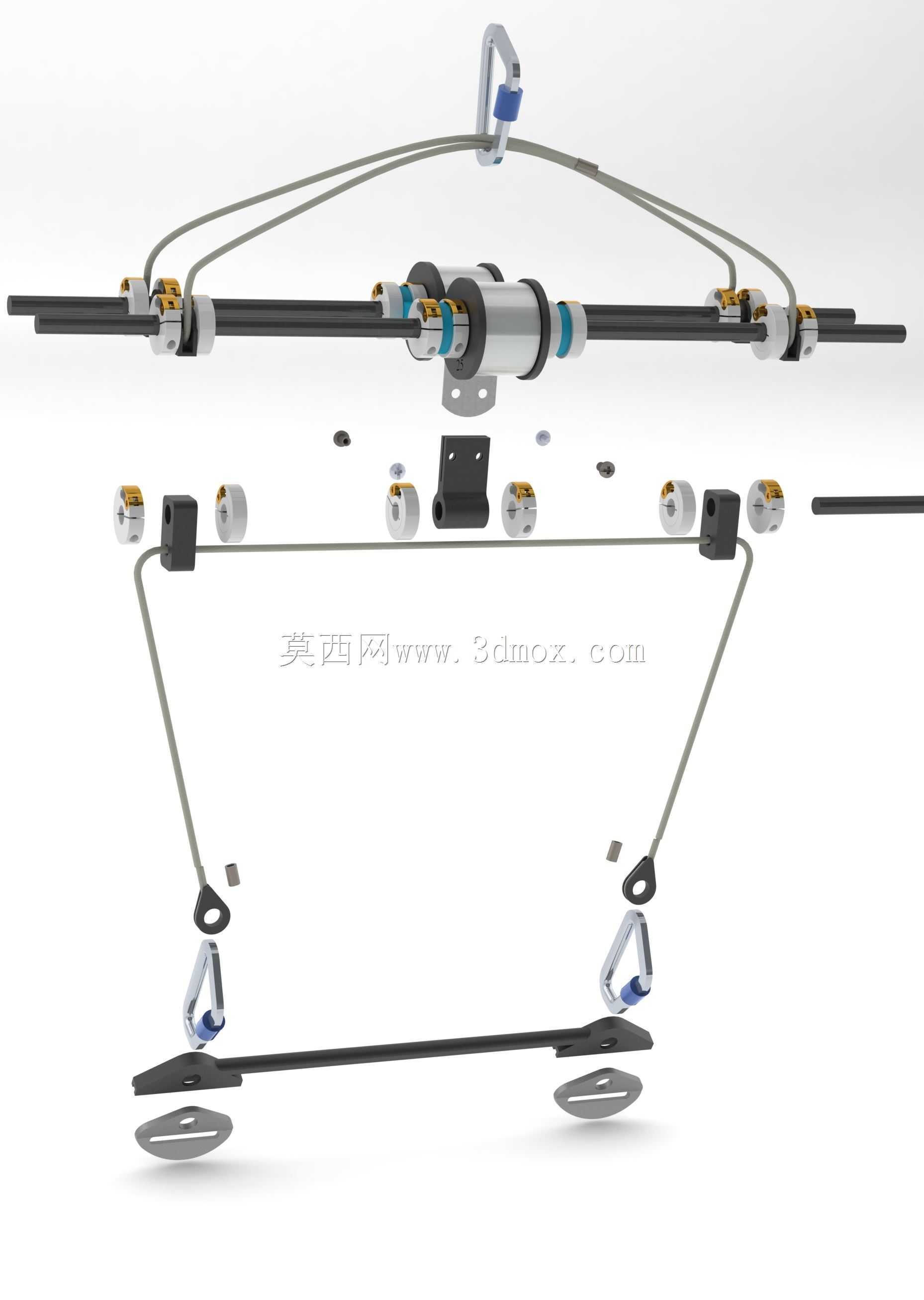

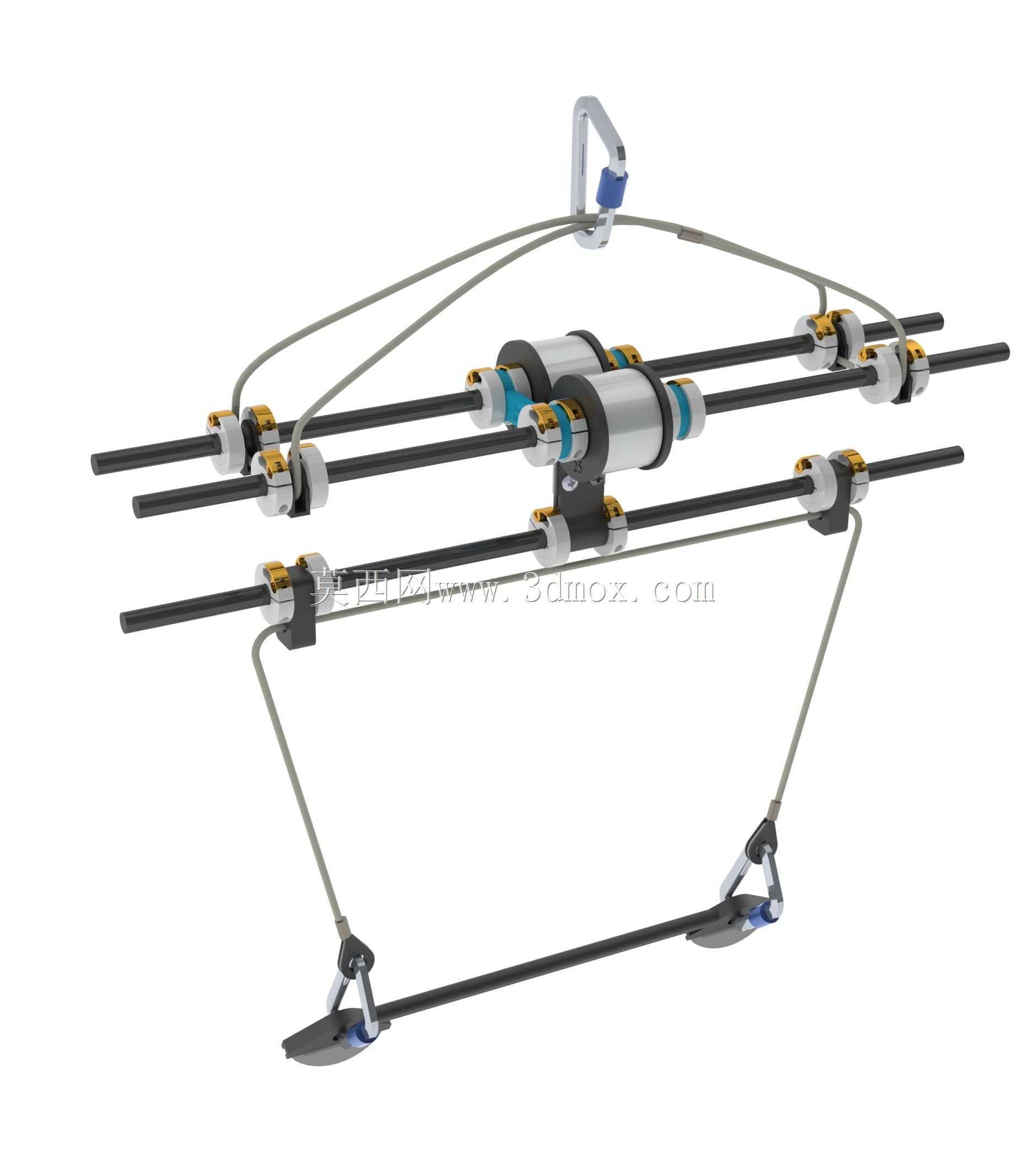

　　从功能特性来看，装置采用多组平行导向杆作为主体承载框架，搭配滑动连接座实现承托点的前后、小范围上下随动，当患者在训练过程中出现重心前后转移、步态周期内的高低起伏时，滑动座会沿着导向杆同步位移，不会出现刚性拉扯的不适感。承吊带的连接端采用快拆式挂接结构，可根据患者的身高、训练阶段的减重需求快速调整吊带长度，配合不同刚度的缓冲弹簧，能实现承托力的线性调节，弹簧端预留的安装位可适配25磅规格的标准圆柱弹簧，对应1.5英寸的弹簧端子安装尺寸，更换不同刚度弹簧即可覆盖不同体重、不同康复阶段的减重支撑需求，从轻量减重的早期站立训练，到接近全负重的后期行走训练都能适配。

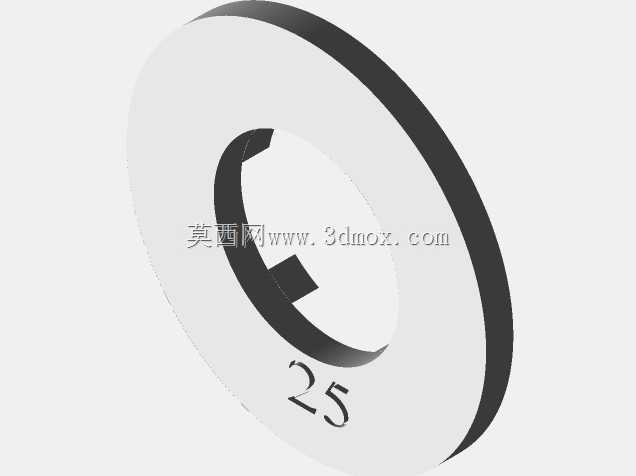

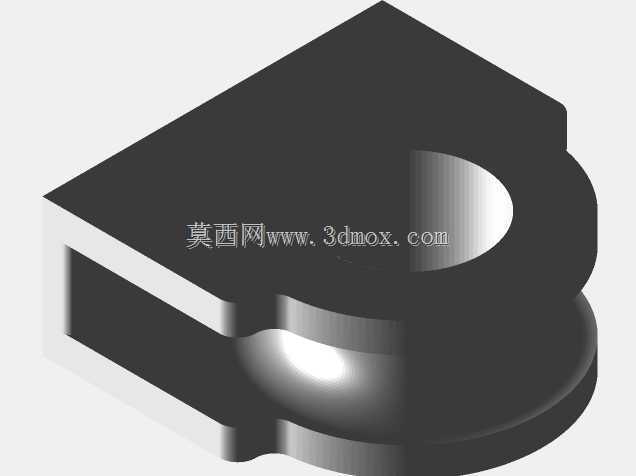

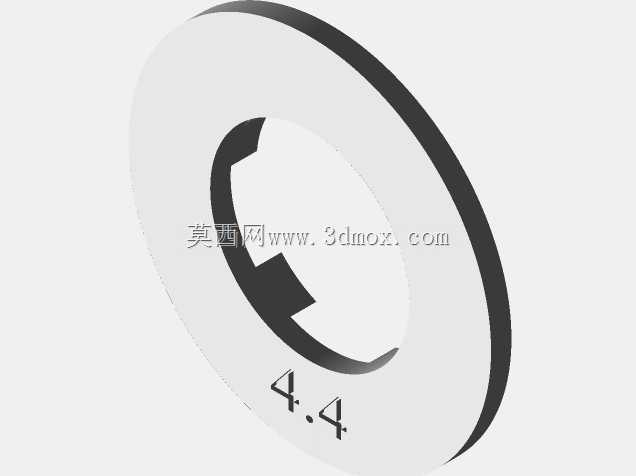

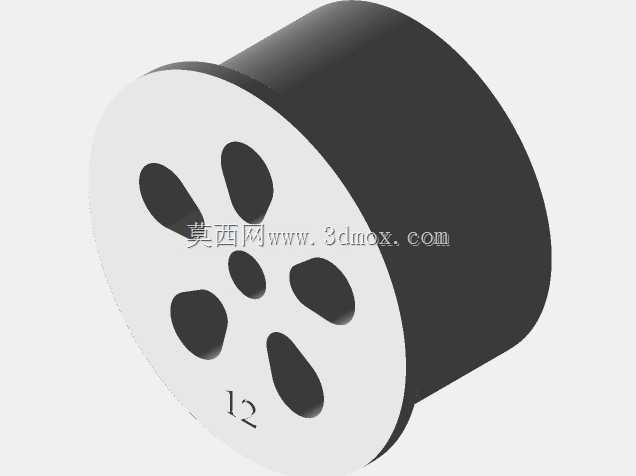

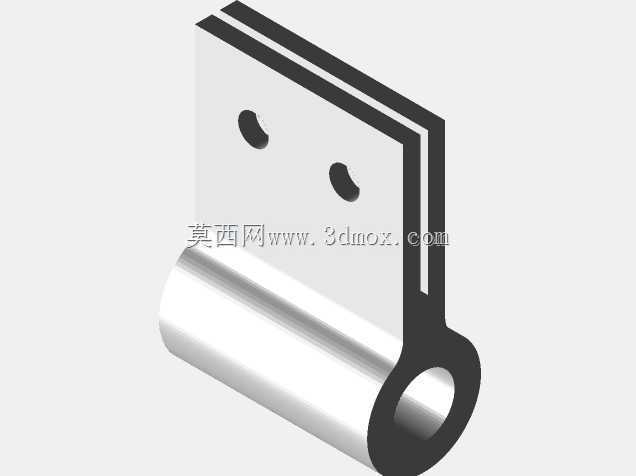

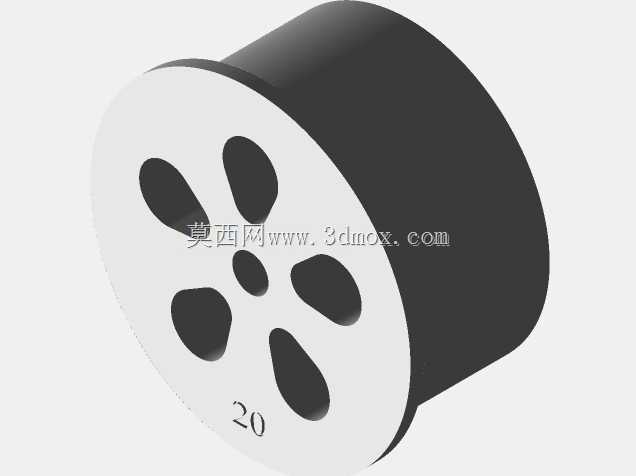

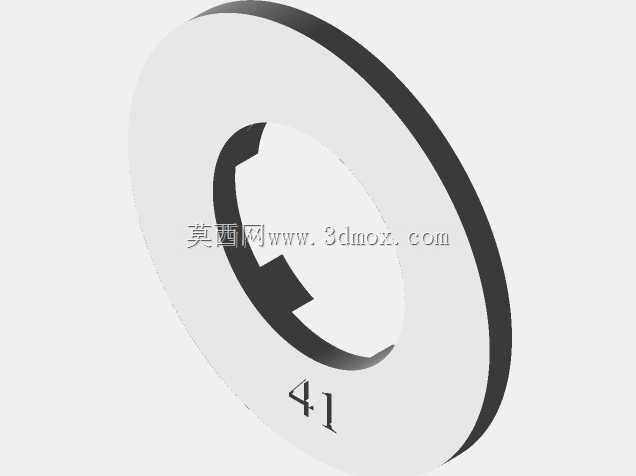

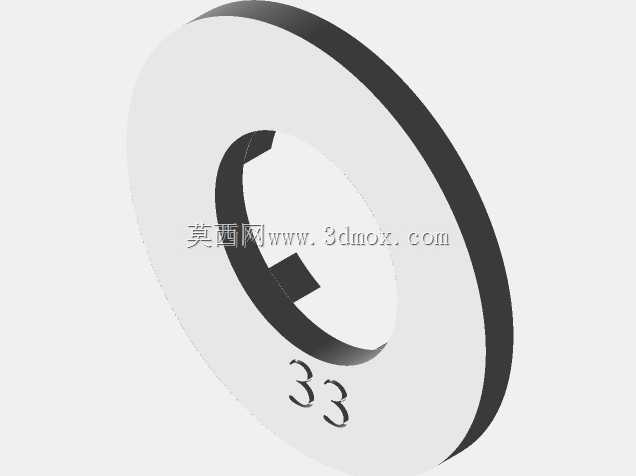

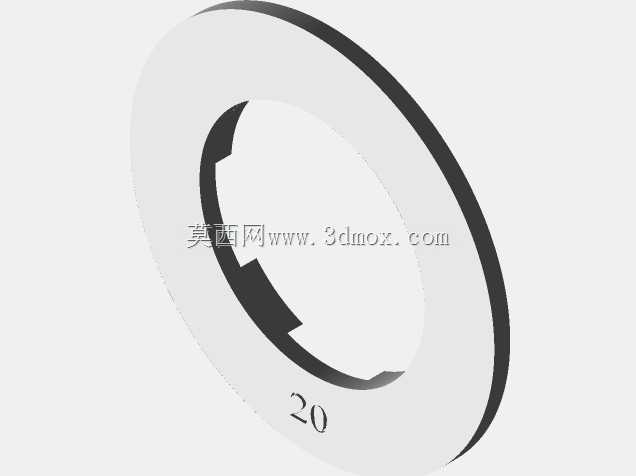

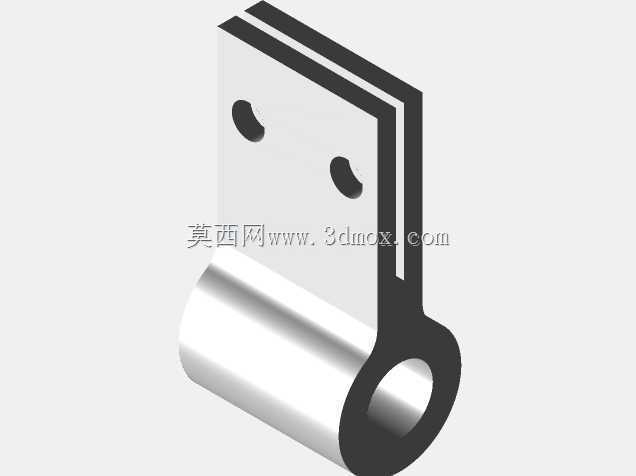

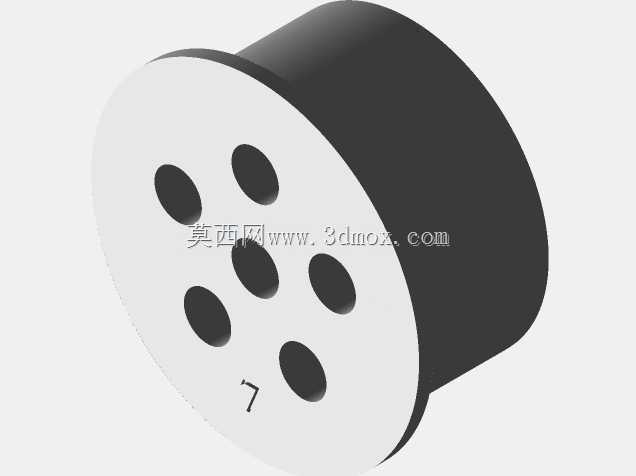

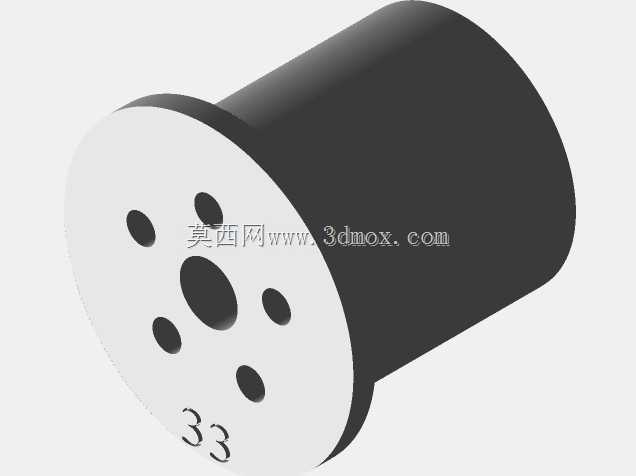

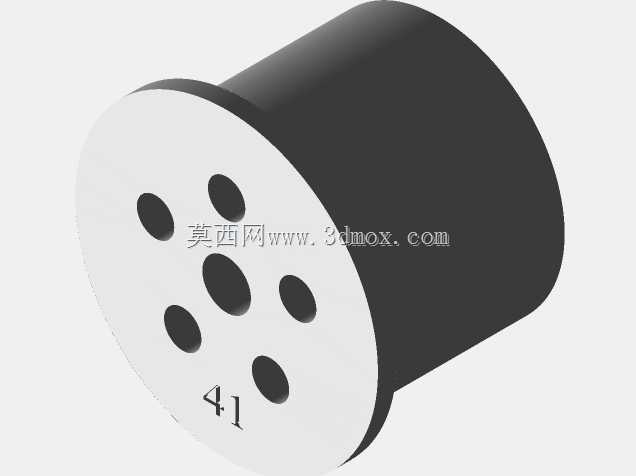

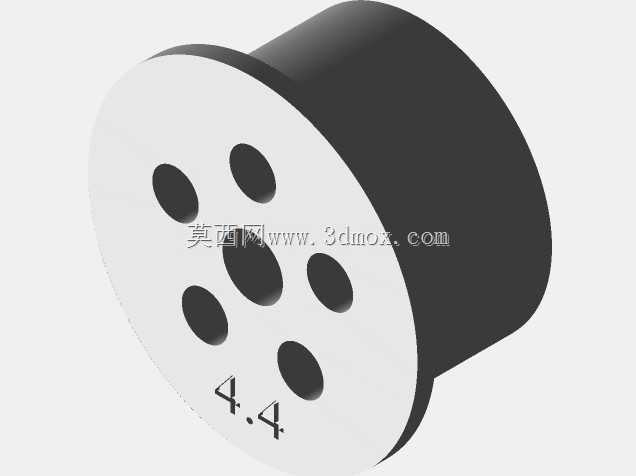

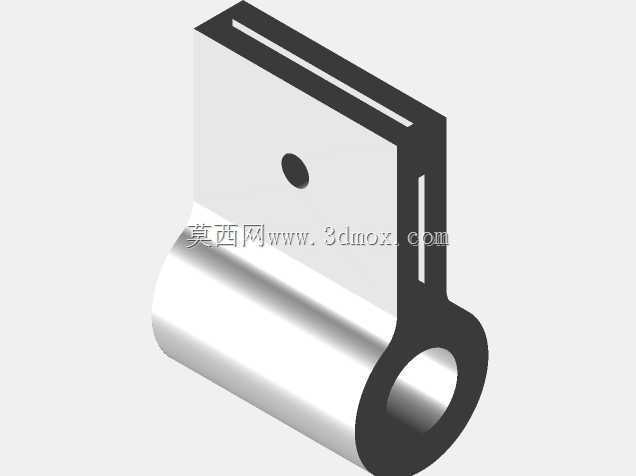

　　设计过程中优先考虑了结构的轻量化与强度平衡，多数承载类异形零件采用碳纤维增强复合材料打印成型，主体连接轴、端盖等受力集中的零件通过结构胶与碳纤维杆件粘接固定，垫片类零件采用高填充率的工程塑料印刷制作，在保证整体结构刚度满足承重要求的前提下，尽可能降低装置自身重量，减少滑动过程中的惯性阻力。所有杆件的连接座都采用对夹式锁紧结构，安装时不需要复杂的专用工装，松开锁紧螺钉即可调整各个滑动座的初始位置，适配不同步态宽度、不同身高患者的使用需求，调整到位后锁紧螺钉即可实现无间隙固定，长期使用也不会出现松动移位的问题。

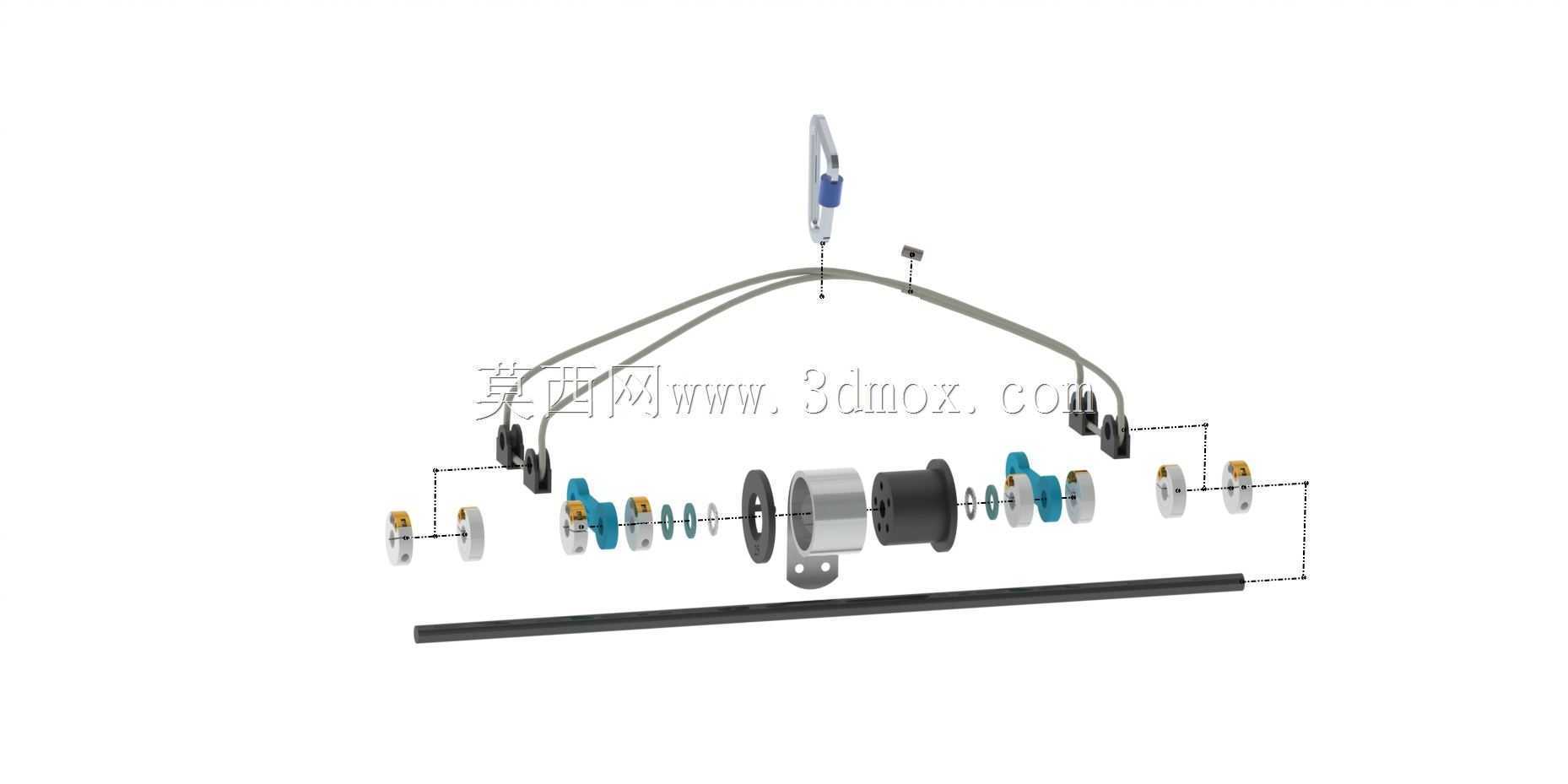

　　安装边界方面，整套装置的横向导向杆总长度适配常规康复训练步道的宽度范围，底部的两个脚踏定位件间距可在300毫米到600毫米之间无级调整，匹配不同患者的站立步宽，顶部挂接点的高度调节范围覆盖1500毫米到2000毫米的垂直空间，可适配身高150厘米到190厘米的成年使用者。装置的整体框架采用模块化拼接设计，所有杆件之间的连接都采用标准直径的光轴配合，不需要定制特殊规格的型材，后期维护更换零件时可直接采购标准五金件替换，降低使用过程中的维护成本。

　　在实际使用场景中，这套装置既可以单独搭配固定训练架使用，也可以集成到跑台类康复训练设备上，当患者在跑台上进行匀速行走训练时，装置的随动结构可以跟随患者的步态周期实时调整承托力的方向，始终保持承托力垂直向上，不会因为跑台的运动产生额外的侧向拉力。结构设计时特意规避了外露的尖锐棱角，所有连接座的边缘都做了圆角过渡，挂接件的活动部位预留了足够的安全间隙，避免训练过程中夹伤患者衣物或者肢体。承吊带的连接点采用万向转动结构，当患者出现小范围的身体侧倾时，连接点可以自适应转动角度，不会出现吊带扭转、局部受力过大的问题，提升长时间训练的佩戴舒适度。
