仿石质卡通风格矮人小屋造型结构设计

　　该造型结构的设计最初源自主题场景搭建的定制需求，在文旅实景微缩展区、桌面主题沙盘、IP衍生实体摆件的落地场景中，这类带强风格化的拟石质小屋结构，既要还原卡通设定里的粗粝石材质感，又要兼顾实体加工时的结构合理性，避免出现悬空薄壁、应力集中的易损区域。从实际功能层面看，该结构可作为场景中的核心视觉锚点，也可在内部预留空腔加装小型发光组件，作为主题氛围灯的外壳使用，侧面预留的两个圆形通孔，既可以作为观察窗嵌入透明亚克力件，也能作为走线孔位适配内部电子元件的布线需求，底部开设的拱形门洞，既符合卡通矮人屋的设定逻辑，也能作为内部空腔的检修开口，方便后期更换内部的光源或者电池组件。

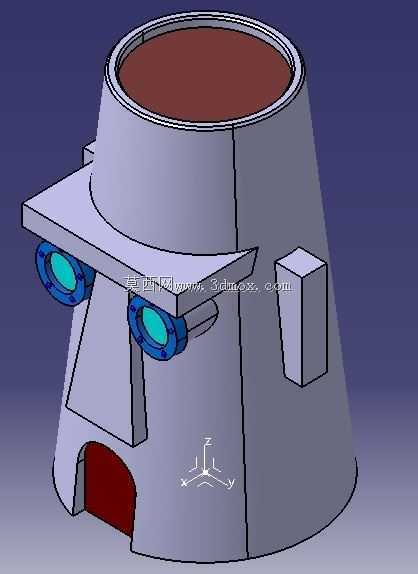

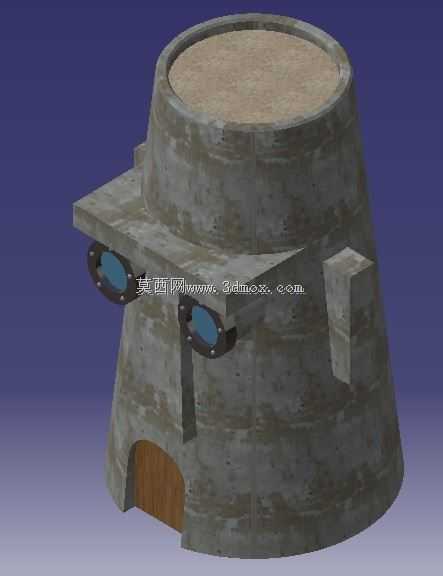

　　设计过程中首先确定了整体的截顶圆锥主体形态，这种上窄下宽的结构天然具备更好的放置稳定性，底部接触面积足够大，不需要额外增加配重底座就能满足日常摆放的防倾倒要求，主体外壁的做旧石材质感，在建模阶段通过分层的凹凸纹理实现，没有采用额外的贴片结构，保证整个主体壁厚均匀，不管是采用3D打印加工还是树脂翻模生产，都能避免出现壁厚不均导致的缩孔、变形问题。侧面伸出的檐状结构，在建模时做了渐变的厚度处理，和主体衔接的位置做了R3的圆角过渡，避免直角衔接处的应力集中，哪怕是采用PLA材料打印，也不会出现轻微磕碰就断裂的问题。

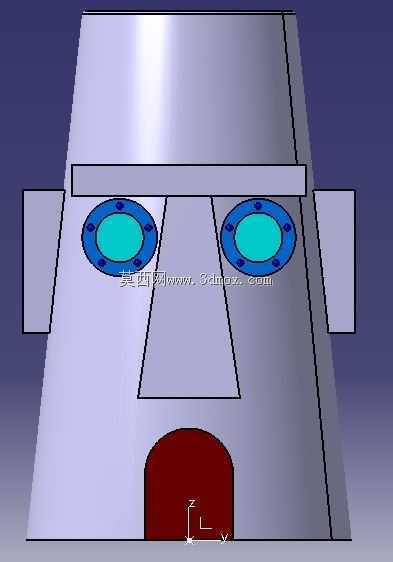

　　尺寸边界的设定上，整体高度控制在180mm，底部最大直径160mm，顶部平面直径110mm，这个尺寸区间既可以作为桌面摆件单独摆放，也能适配1:35比例的微缩场景搭配需求，不会和同比例的人物模型出现尺寸违和的问题。侧面的圆形窗孔直径设置为22mm，孔位距离底部平面的高度为95mm，刚好对应常规坐姿人偶的视线高度，在场景搭配时能获得更自然的视觉效果。底部拱形门洞的宽度为45mm，高度为60mm，门洞边缘做了2mm的倒角处理，模拟石块砌筑的厚重感，门洞内部预留了3mm的卡槽位，可以直接卡入木质纹理的挡板零件，不需要额外粘接固定，方便后期拆装。

　　建模时特意将所有的外观纹理和主体结构做成了一体化的实体，没有拆分过多的零散零件，整个结构仅分为主体、窗片、门板三个独立部件，减少后期装配的工作量，主体内壁做了1.5mm的均匀壁厚，内部空腔直径最大处为120mm，足够容纳常规的纽扣电池组、小型LED灯板以及震动感应开关，不需要额外修改内部结构就能实现亮灯效果。顶部的平面做了细微的粗糙纹理处理，模拟夯土顶面的质感，平面边缘做了轻微的圆角过渡，避免尖锐边缘在使用过程中划伤使用者。侧面的三角装饰纹理采用凹陷0.8mm的设计，既可以在后期涂装时通过渗线突出装饰效果，也不会因为凸起过高在运输过程中出现磨损掉漆的问题。

　　在结构校验阶段，特意将整个模型的重心控制在底部中心直径80mm的范围内，哪怕是在15度的倾斜平面上放置，也不会出现倾倒的情况，满足日常摆放的安全要求。所有的开孔位置都做了内侧的加厚处理，窗孔位置的壁厚增加到3mm，避免穿线时刮伤线材表皮，门洞位置的下沿和底部平面齐平，不会出现凸起的门槛阻碍内部组件的放入。整个结构没有出现小于45度的悬空面，在采用FDM工艺3D打印时不需要添加额外的支撑结构，打印完成后只需要简单去除底部的 raft 就能直接使用，大幅降低加工的后处理成本。如果采用树脂翻模生产，整个主体的拔模斜度控制在3度以上，模具拆分时可以直接沿主体中轴线分模，不会出现倒扣结构，不需要做复杂的抽芯结构，能有效降低模具开发的成本，适合小批量的衍生品生产。
