蝙蝠侠主题可折叠蝙蝠飞镖结构设计

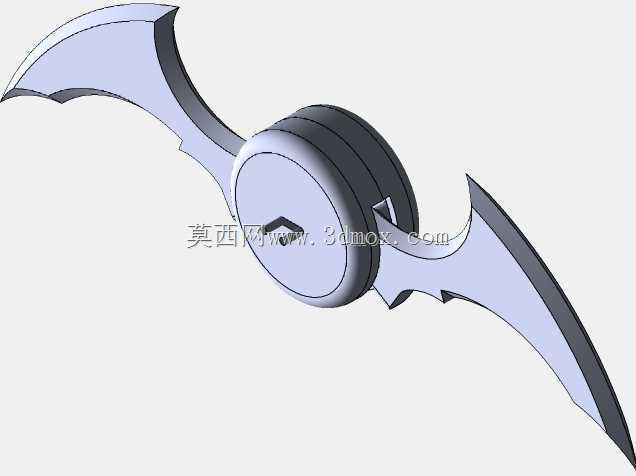

　　这款可折叠蝙蝠造型构件的设计，最初是围绕影视周边道具的便携使用需求展开，在漫展道具展示、创意潮玩装配、主题装饰摆件等场景中，传统一体式蝙蝠飞镖造型存在携带时翼缘尖锐易剐蹭、收纳占用横向空间过大的问题，因此采用销钉联动的折叠结构来解决这类实际使用痛点。从结构逻辑来看，整个构件以中心圆形基座为核心承载件，两侧对称布置的蝙蝠翼形构件通过基座内的滑动销钉实现联动，当销钉组向基座中心滑移时，两侧翼片会绕各自的铰接轴向基座内侧转动，最终收拢贴合在基座侧壁，将整体横向占用尺寸压缩至原展开状态的三分之一左右，收拢后整体轮廓接近圆形，没有外伸的尖锐结构，既可以放入小型收纳盒携带，也能避免日常摆放时剐蹭周边物件。设计过程中首先确定了中心基座的尺寸边界，

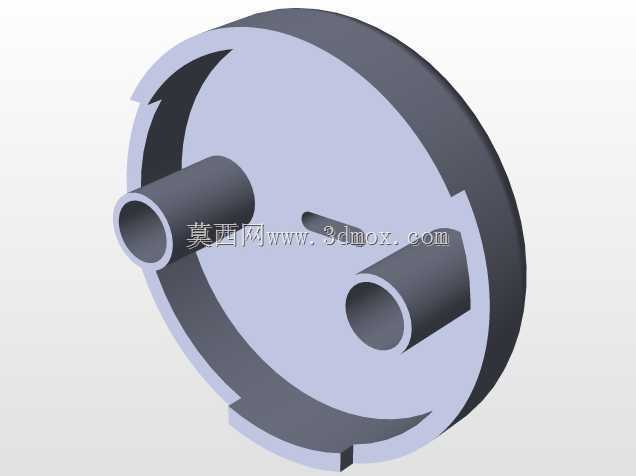

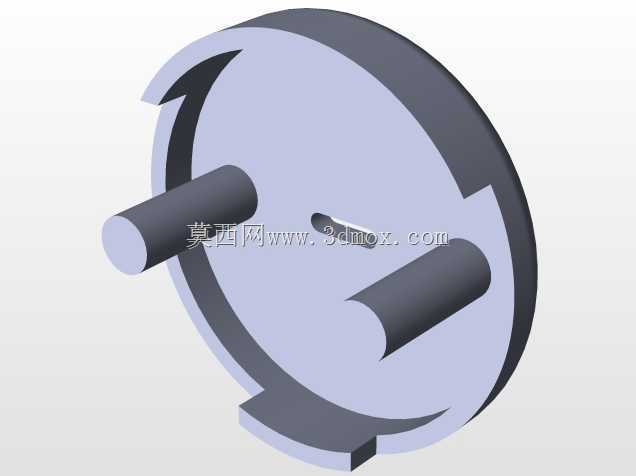

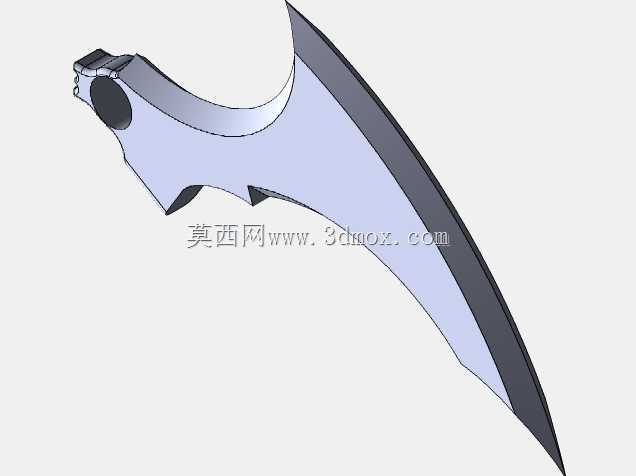

　　基座采用双层叠合的圆盘结构，两层圆盘之间预留出刚好容纳翼片铰接端与滑动销钉的间隙，间隙尺寸控制在翼片厚度的1.1倍，既保证翼片转动时无卡滞，也不会因间隙过大出现翼片晃动的问题。两侧翼片的外形轮廓还原了经典蝙蝠标识的折线造型，翼片根部设计有弧形导向槽，滑动销钉穿设在导向槽内，当销钉沿基座的径向滑槽滑动时，会通过导向槽带动翼片绕铰接轴转动，这个导向槽的曲率是整个结构的设计核心，曲率过大会导致销钉滑动时卡滞，曲率过小则无法实现翼片完全收拢，经过多次运动仿真调整，最终确定的导向槽曲率可以保证销钉从基座最外侧滑移至中心位置时，翼片刚好完成90度转动，完全收拢贴靠基座。在安装边界上，整个构件没有额外的外伸安装脚，

　　收拢状态下整体外径可控制在60mm以内，展开状态下横向总宽度约150mm，基座厚度控制在15mm，不管是作为手持把玩的潮玩部件，还是嵌入主题展示台作为装饰构件，都不需要预留过大的安装空间。翼片的边缘做了0.5mm的圆角钝化处理，即使是采用树脂3D打印制作，也不会出现锋利边缘划伤使用者的问题，适配日常把玩、展示的使用需求。从功能特性来看，整个折叠过程不需要额外的锁止结构，当销钉滑移至最外侧位置时，翼片完全展开，此时销钉刚好滑至导向槽的端部限位位置，配合铰接轴的阻尼，可以保持展开状态的结构稳定性，不会因为轻微晃动出现翼片自行收拢的情况；当需要收纳时，只需要推动两侧销钉向中心移动，即可带动翼片同步收拢，操作逻辑简单，没有复杂的拆装步骤。

　　这类折叠联动结构除了应用在创意道具领域，其核心的销钉-导向槽联动逻辑，也可以拓展应用到小型伸缩支架、便携装饰构件、快装式展示配件的设计中，通过调整翼片的外形轮廓与导向槽曲率，就能适配不同的造型需求与收拢尺寸要求。在建模过程中，需要重点关注铰接轴与销钉的配合公差，铰接轴与翼片安装孔采用间隙配合，单边间隙控制在0.05mm，保证转动顺滑的同时不会出现旷量；滑动销钉与基座径向滑槽同样采用间隙配合，表面粗糙度要求控制在Ra1.6以下，降低滑动时的摩擦阻力，提升操作手感。整个构件的所有零件都可以采用一体化打印或者常规机加工制作，不需要特殊的工艺处理，加工门槛低，不管是个人爱好者自制还是小批量生产都有较强的可行性。
