克莱因四维瓶拓扑结构三维造型

　　在拓扑学教学演示、空间几何原理验证以及科普展陈装置的开发场景中，这类无定向曲面的实体化造型一直是结构设计领域的特殊命题。日常接触的三维实体都具备明确的内外表面分界，而克莱因瓶的核心特性在于其不存在边界、也无法区分内外侧的连续曲面结构，这一特性决定了它无法在常规三维欧氏空间中无自交地完整呈现，本次造型设计的核心思路就是在三维空间内完成自交曲面的平滑过渡，在保留拓扑学核心特征的前提下，让曲面的连续弯折、扭转衔接符合视觉认知逻辑，同时兼顾3D打印、教具加工的工艺可行性。

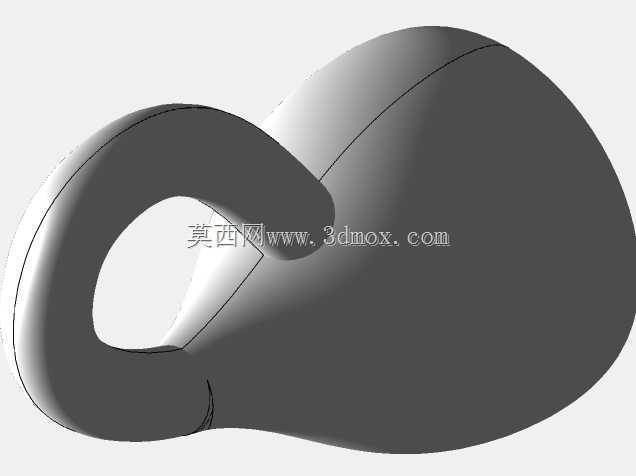

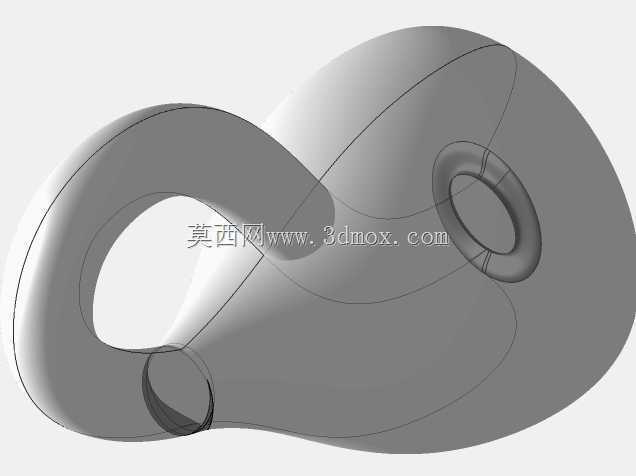

　　从结构设计的实际落地角度出发，首先要处理的是瓶颈部分的扭转路径规划：常规的克莱因瓶造型多采用瓶颈直接穿入瓶身的处理方式，但这种生硬的交线会破坏曲面的连续感，也不符合拓扑学中“无边界连续”的核心定义。本次造型将瓶颈的扭转角度做了渐进式处理，从瓶口位置开始，沿着环形路径做180度的平滑扭转，让瓶颈的外表面在延伸过程中自然过渡为瓶身的内表面，自交位置的曲面做了等距偏移处理，避免出现零厚度的几何错误，同时保证两个曲面在交线位置的曲率连续，不会出现视觉上的突兀折角。

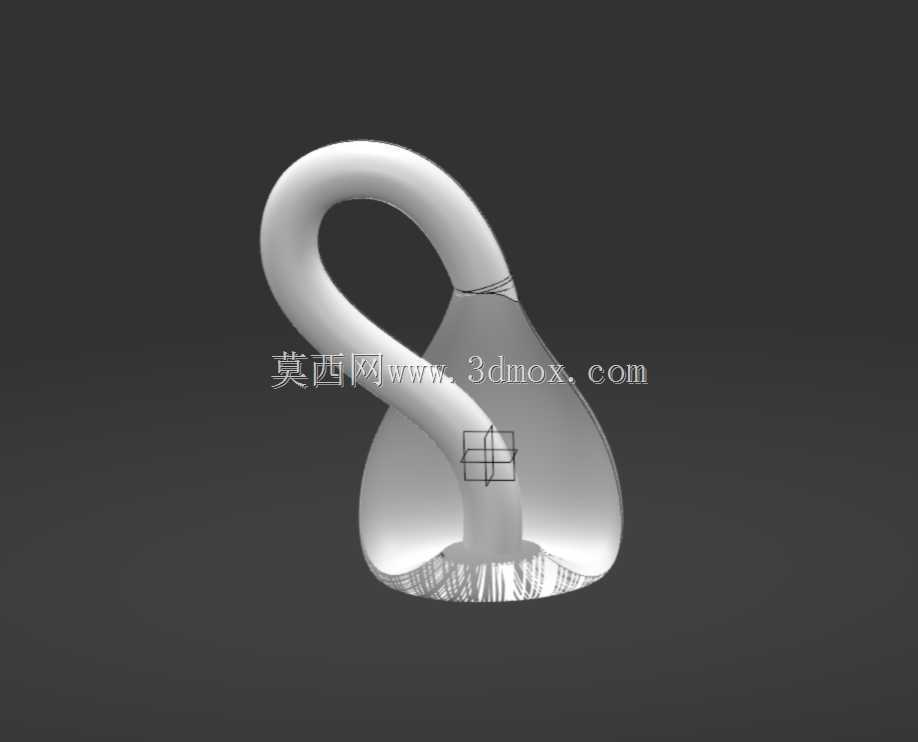

　　在外形尺寸与安装边界的设定上，整体造型采用了对称式的环形布局，底部为平整的支撑面，可直接放置于展陈台、教学教具架上，无需额外设计安装固定结构。瓶身主体的最大外径控制在适合桌面摆放的尺寸区间，瓶颈的管径从瓶口位置到底部衔接位置做了等比例渐变，既保证了曲面扭转过程中不会出现管径突变导致的造型失真，也让整体造型的重心落在底部支撑面的几何中心，放置时的稳定性满足日常展示、搬运的需求。曲面的壁厚做了均匀化处理，所有位置的壁厚保持一致，既满足3D打印过程中不会出现壁厚过薄导致的打印失败，也不会因为局部壁厚过厚增加不必要的材料消耗。

　　从实际用途来看，这类造型除了作为高校数学、物理专业的拓扑学教学演示教具之外，还可以作为科普场馆的互动展项载体，也可作为创意文创产品的结构原型。在设计过程中需要特别注意曲面的连续性校验：常规的实体建模软件在处理这类自交曲面时很容易出现非流形几何错误，因此建模过程中需要逐段检查曲面的G2连续性，确保每一段扭转路径的曲率变化平滑，没有出现反向的法向面，避免后续加工过程中出现破面、无法生成实体的问题。

　　不同于常规工业零部件的功能优先设计逻辑，这类拓扑结构造型的设计核心是在三维空间的约束下尽可能还原四维曲面的拓扑特征，因此在处理自交位置的曲面衔接时，没有采用工业设计中常见的倒角、倒圆处理来弱化交线，而是通过曲面的自然扭转让交线成为造型特征的一部分，让观察者可以直观看到瓶颈如何从瓶身外部延伸进入内部，最终与底部的曲面平滑衔接，直观呈现“无内外之分”的拓扑特性。在曲面的光影表现上，连续的曲率变化可以让光线在造型表面形成流畅的反射带，进一步强化曲面的连续感，帮助观察者理解四维空间中曲面的延伸逻辑。

　　在安装边界的考量上，由于底部支撑面为完整的环形平面，不需要预留额外的安装孔位、连接结构，直接放置即可满足使用需求，整体造型没有突出的尖锐棱角，所有曲面的弯折位置都做了自然的圆弧过渡，作为教具使用时也不会出现划伤风险。针对不同的加工工艺，造型的曲面拆分也做了预留设计，如果采用分件打印后粘接的加工方式，可以沿着自交位置的曲面交线做拆分，拆分后的两个部件都具备完整的支撑结构，粘接后不会出现明显的拼接痕迹，最大程度保留造型的完整性。
