无人机机头透明圆顶快拆安装固定环

　　在小型固定翼航模及民用无人机的机头结构设计中，前端透明整流鼻罩的固定一直是兼顾拆装效率与结构可靠性的细节难点，尤其是采用EPO泡沫材质的机型，泡沫本体的螺纹连接强度极低，常规的胶粘固定方式在日常维护、设备检修时需要反复破坏胶层，极易造成泡沫基座的不可逆损伤，这款环形安装构件正是针对这一实际工程痛点开发的专用固定结构。

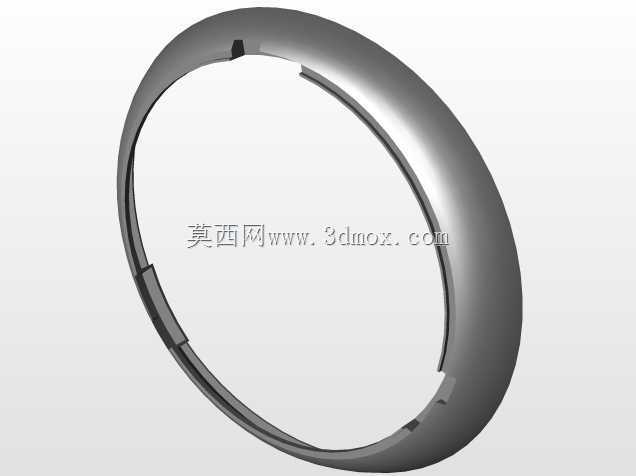

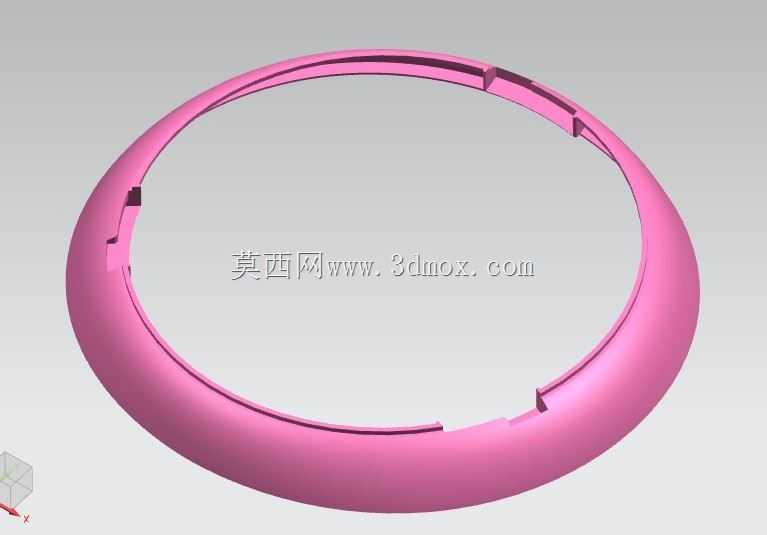

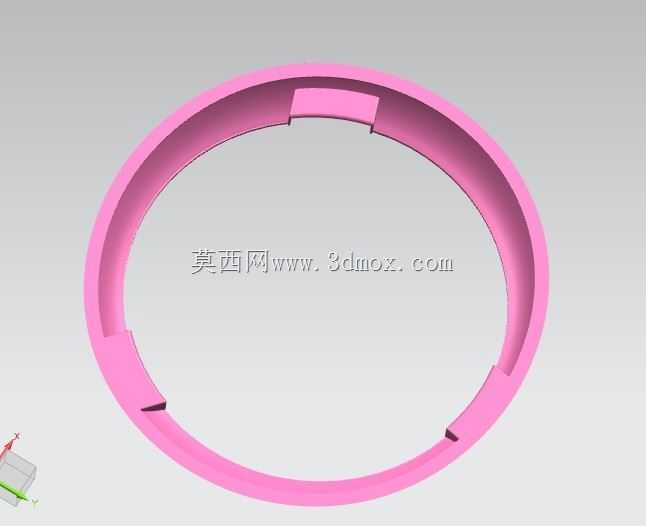

　　从结构功能来看，该构件采用整圈环形薄壁设计，整体截面为适配机头曲面的变厚度结构，环体内侧均匀分布三处轴向定位凸台，其中一处为带限位止口的主定位卡爪，另外两处为对称布置的弹性卡扣，安装时仅需将环体对准机头前端的预装卡槽旋转15度即可完成锁止，无需额外螺丝或粘接剂，拆卸时按压两侧弹性卡扣即可反向旋转取下，整个拆装过程可在十秒内完成，完全满足外场作业时快速打开鼻罩、调试内部飞控设备、更换摄像模块的使用需求。

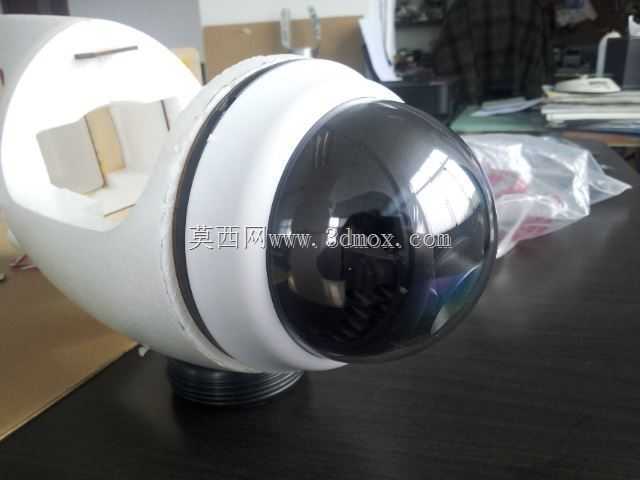

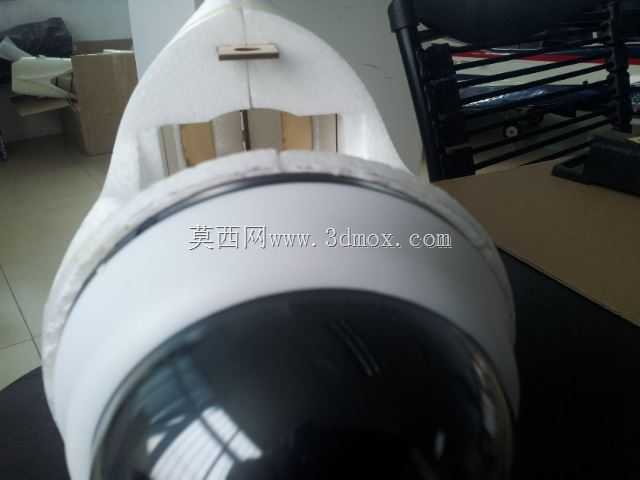

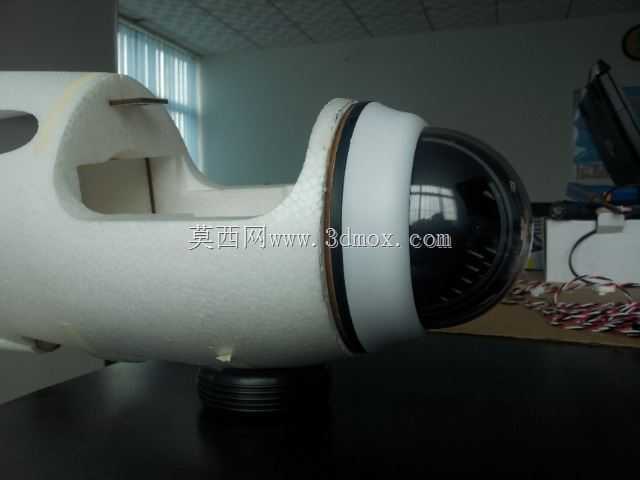

　　设计过程中首先要匹配EPO机头的安装边界，环体外径与机头前端的外径保持齐平，安装后不会额外增加迎风面积，环体的轴向宽度控制在12mm，嵌入机头泡沫的深度为8mm，剩余4mm的凸缘用于压紧透明鼻罩的安装翻边，确保鼻罩安装后与机身曲面顺滑过渡，不会产生额外的气动阻力。环体壁厚根据受力位置做差异化设计，卡扣位置的壁厚加厚至2.5mm，保证反复拆装的弹性疲劳寿命，非受力位置的壁厚控制在1.5mm，尽可能降低构件自身重量，避免对机头的重心位置造成额外影响，毕竟小型无人机的重心偏移对飞行稳定性的影响极为敏感，机头位置每增加1g的重量，都需要对尾翼的配平做相应调整。

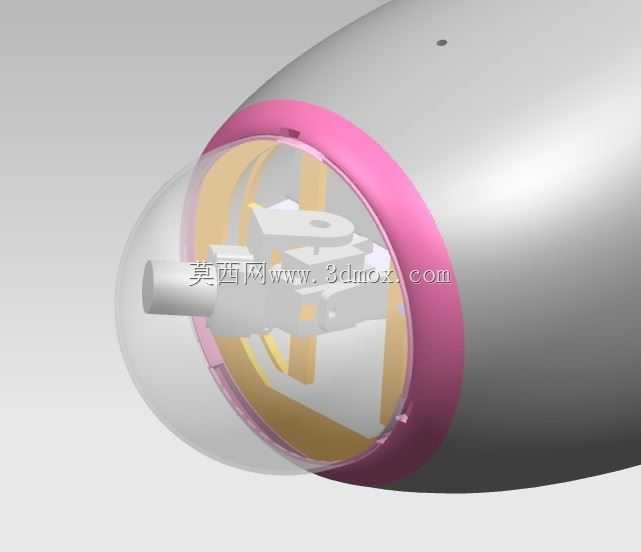

　　该安装环除了承担透明鼻罩的固定功能外，还预留了皮托管支架的安装接口，环体内侧的主定位凸台上设计有标准的M2螺纹安装孔，可直接安装空速管的固定支架，无需在泡沫机头上额外打孔固定，避免了打孔造成的泡沫结构强度下降，同时空速管的安装位置正好处于机头正前方的无扰流区域，能够获得更为准确的空速测量数据，为自动驾驶仪的飞行控制提供可靠的参数输入。之前不少飞手在改装自驾仪时，往往采用胶粘或者扎带捆绑的方式固定皮托管，不仅安装位置偏差大导致空速数据不准，炸机时皮托管也极易脱落，这款集成式的安装环直接解决了这一改装痛点。

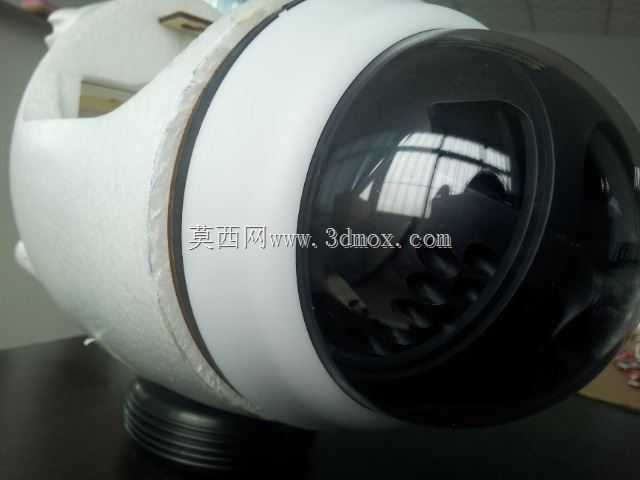

　　实际装配验证阶段，需要重点关注卡扣的过盈量设计，过盈量太小会导致飞行过程中鼻罩受振动松脱，过盈量太大则会造成拆装困难，甚至掰断泡沫基座的卡槽，经过多轮迭代测试，将卡扣的单边过盈量控制在0.3mm时，既能保证飞行时的连接可靠性，在承受10g以内的振动冲击时不会松脱，又能保证徒手即可完成拆装操作。环体与透明鼻罩的接触位置设计有一圈0.5mm的密封压边，安装后可以阻挡雨水、灰尘从鼻罩接缝处进入机头内部，保护内部的飞控、电池、摄像等电子设备，在小雨天气下也能正常执行飞行任务。

　　从应用场景来看，这款安装环不仅适用于EPO材质的固定翼航模，也可适配同尺寸的小型FPV无人机、穿越机的机头整流罩固定，对于需要频繁更换机头载荷的作业场景，比如航拍测绘、电力巡检、航模竞速等，这种快拆式的环形固定结构能够大幅提升设备的准备效率，减少维护时间。结构设计上完全规避了容易产生应力集中的直角转角，所有转角位置都做了R0.5的圆角处理，既提升了构件自身的抗冲击强度，在发生轻微炸机时，环体可以通过微小的弹性变形吸收冲击能量，避免冲击力直接传递到泡沫机头造成断裂，相比硬质的塑料固定环，这种带弹性变形余量的设计能够大幅提升炸机后的零件存活率，降低使用成本。
