风化层探测作业机器人滚筒结构设计

　　该滚筒部件是深空风化层探测作业机器人的核心执行组件，主要面向地外天体表层风化层样本采集、表层剥离作业场景设计，适配低重力、无大气、风化层颗粒棱角尖锐的极端作业环境，可在机器人行进过程中同步完成表层岩土切削、集料、输送作业，无需额外配置独立集料机构，大幅压缩探测机器人的整机负载占用。

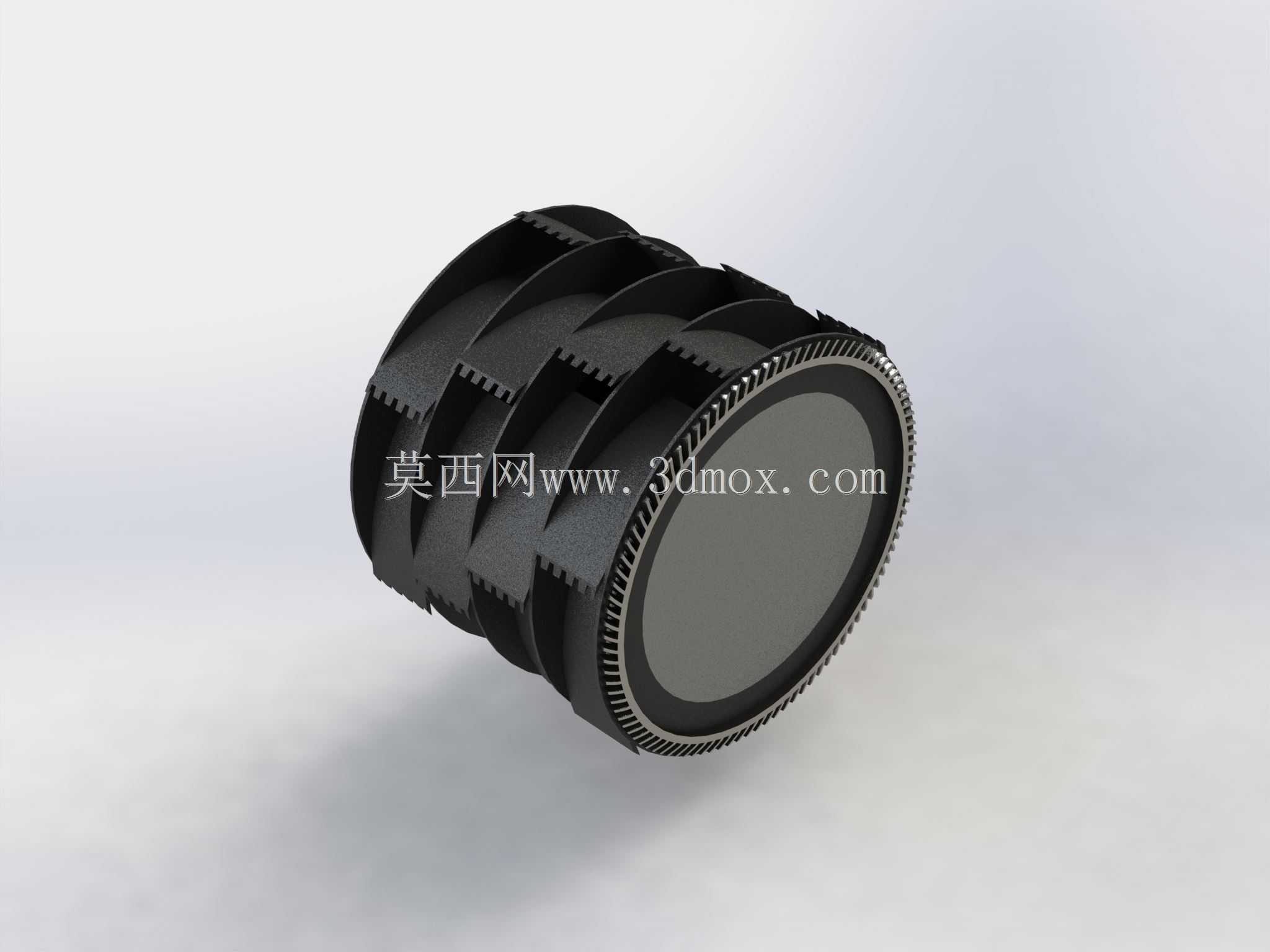

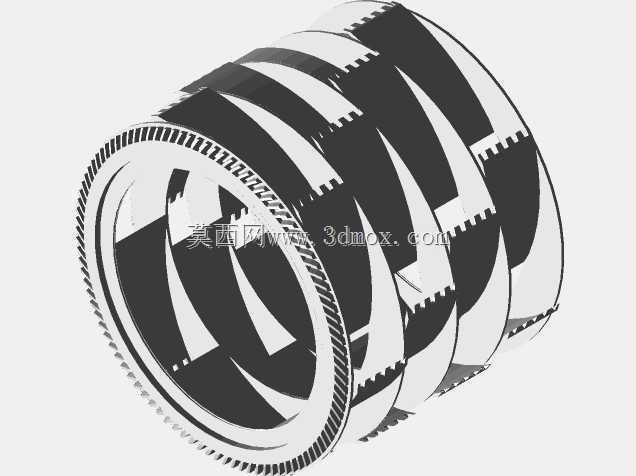

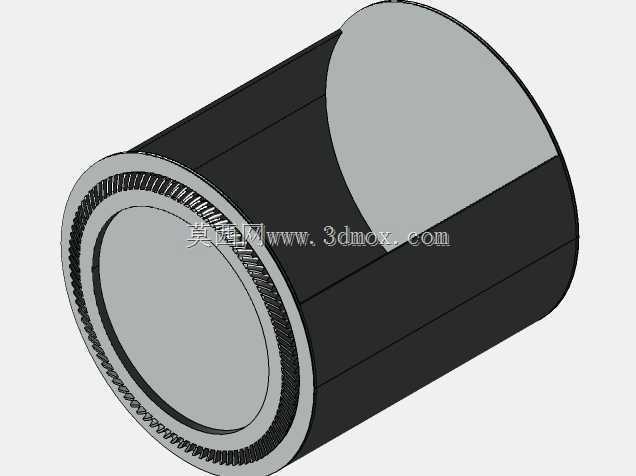

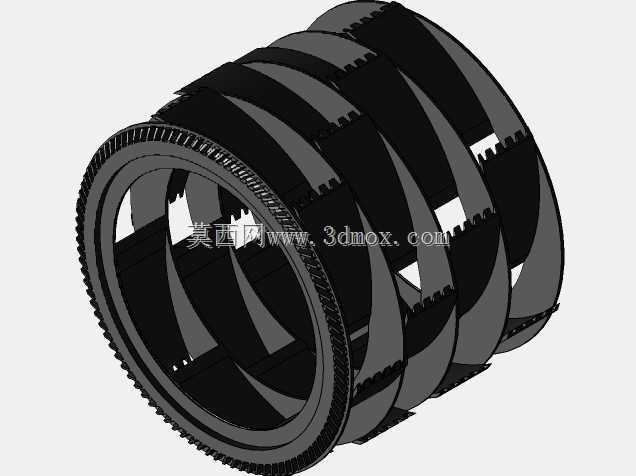

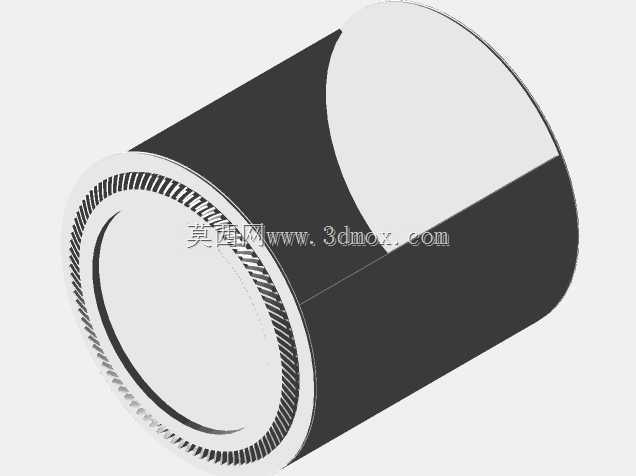

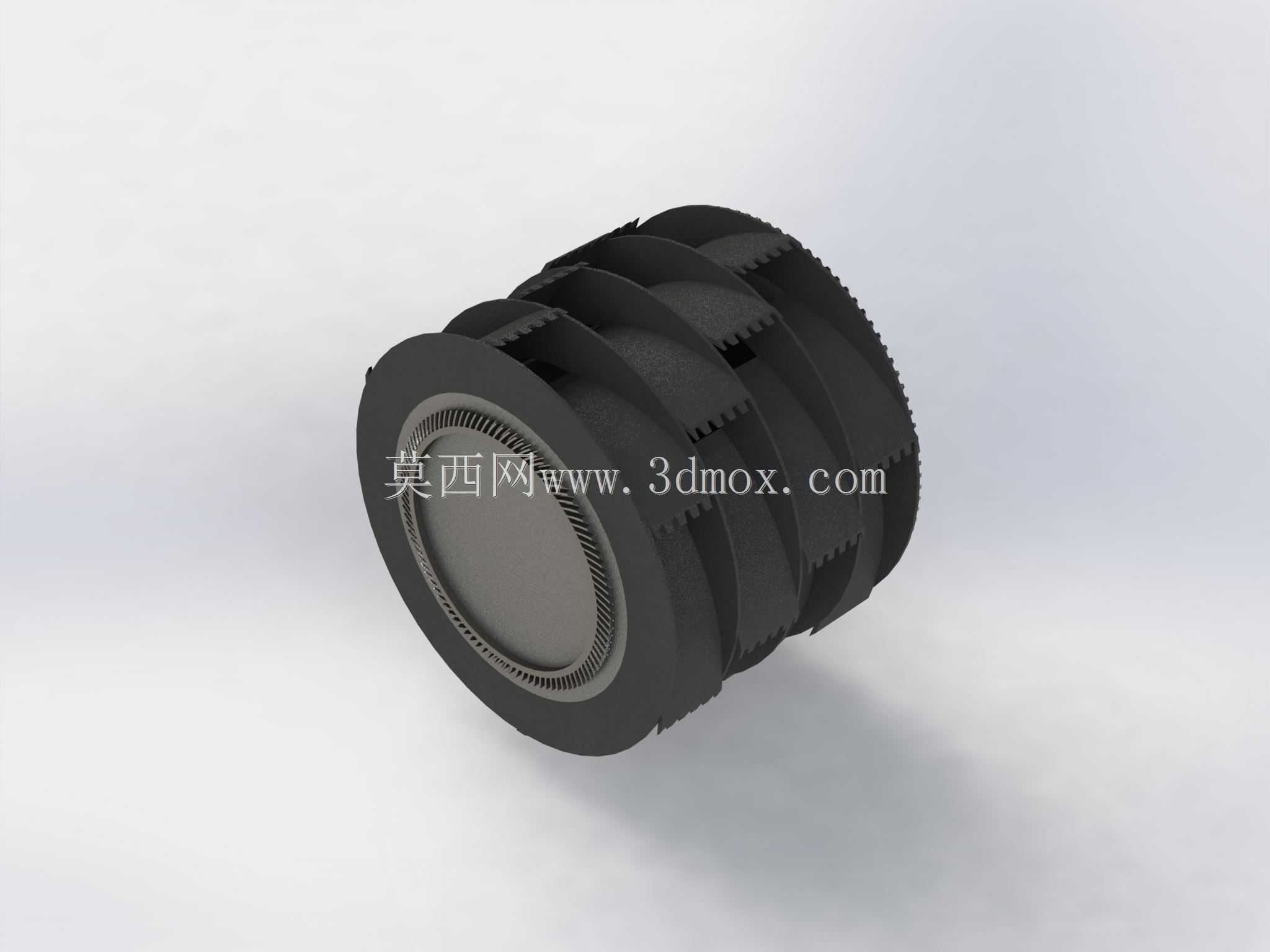

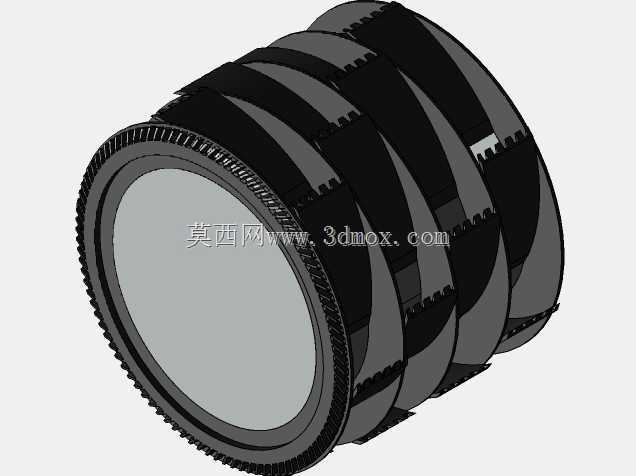

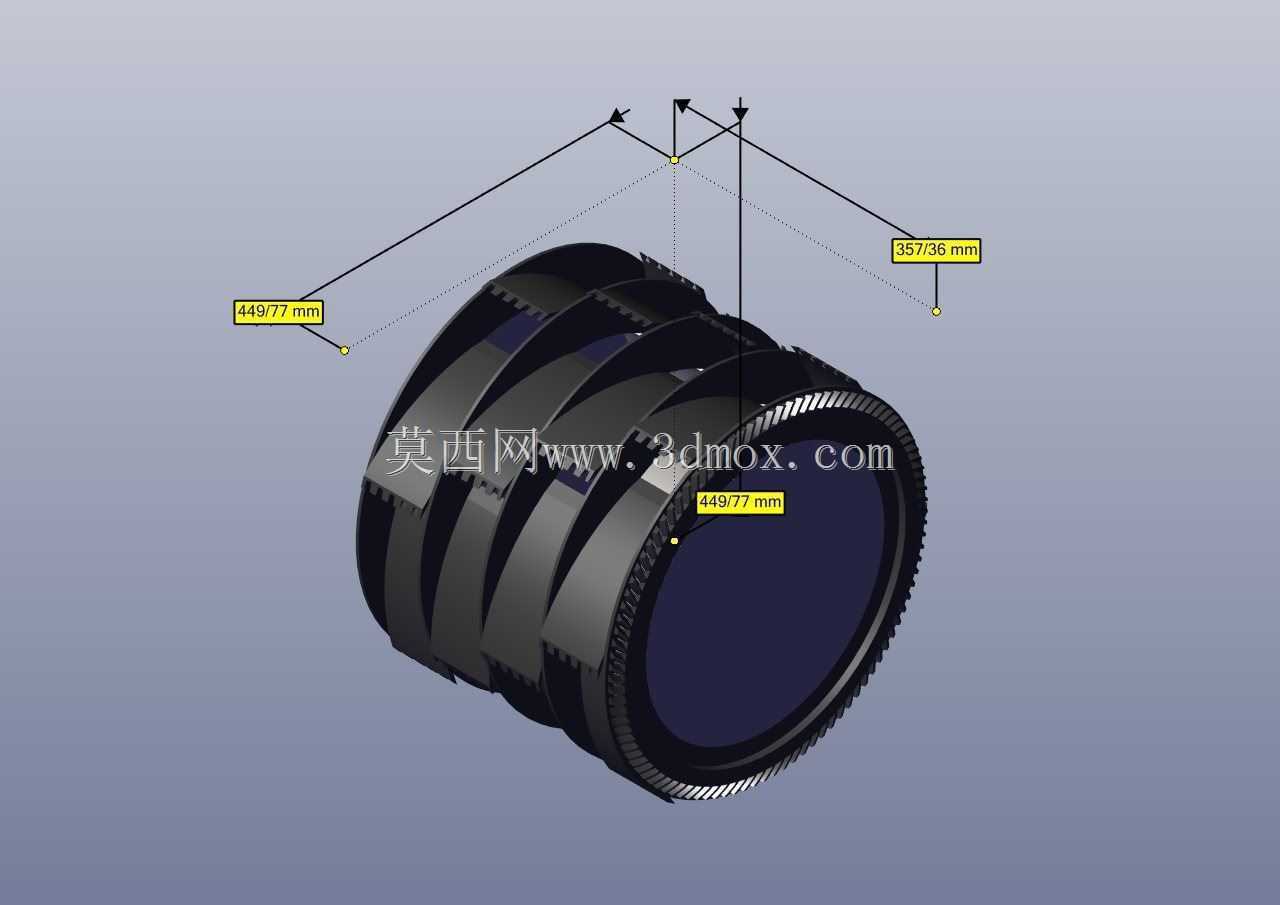

　　从结构组成来看，该部件整体为筒状回转结构，外侧沿周向均匀排布多组螺旋排布的切削齿结构，齿形做了锯齿状刃口处理，可在回转过程中逐步切入风化层，避免单次切入阻力过大导致驱动电机过载；切削齿沿螺旋线排布的设计，可在切削过程中将剥离的岩土颗粒沿螺旋导程向滚筒内侧输送，配合内侧的集料腔体完成样本暂存，无需额外设置刮板或输送链结构，减少了活动部件数量，提升极端环境下的作业可靠性。滚筒与挖掘臂的连接端采用螺旋锥齿轮啮合传动结构，可将驱动电机输出的垂直轴向动力转换为滚筒的回转动力，同时锥齿轮的啮合间隙可补偿作业过程中产生的微小振动位移，避免硬接触导致的齿轮崩齿故障。

　　滚筒内部嵌装多组不锈钢球作为滚动支撑结构，类似球轴承的支撑原理，不锈钢球沿滚筒内侧的滚道均匀排布，可在滚筒回转过程中承受径向切削载荷，同时降低滚筒回转的摩擦阻力；设计过程中针对不同负载场景做了配重核算，采用轻质ABS长丝作为结构基材时，配置10个不锈钢球的整体结构质量为4987.25克，配置40个不锈钢球的重载版本整体质量为5050.12克，可根据不同探测任务的负载要求灵活选配钢球数量，无需重新开模制作主体结构，大幅降低多场景适配的设计成本。

　　从安装边界来看，滚筒两端的连接轴径做了统一的标准化设计，可直接适配现有探测机器人挖掘臂的标准安装接口，安装时仅需对准锥齿轮啮合位、锁紧端盖固定螺栓即可完成装配，无需额外做适配加工；滚筒的最大回转外径控制在挖掘臂的最大摆动包络范围内，作业过程中不会与机器人本体、行走履带产生运动干涉，可实现最大30厘米深度的风化层切削作业，切削进给速度可通过驱动电机的转速调节灵活控制，适配不同密实度的风化层作业需求。

　　在功能特性层面，该滚筒的切削齿采用模块化设计，单个齿片磨损后可单独更换，无需更换整个滚筒主体，降低地外作业的备件携带压力；螺旋排布的齿形结构在回转作业时可产生持续的轴向集料力，将切削下的岩土颗粒持续导入滚筒内部的集料腔，不会出现颗粒散落导致的样本采集率不足问题；内部的不锈钢球支撑结构采用无保持架设计，避免了保持架在极端温差环境下脆裂导致的支撑失效，钢球可在滚道内自由滚动，即使个别钢球出现磨损卡滞，其余钢球仍可维持支撑功能，不会出现滚筒卡死的故障。

　　设计过程中充分考虑了低重力环境下的作业特性，滚筒整体做了动平衡校准，回转过程中不会产生额外的偏心力矩，避免影响机器人的行走稳定性；切削齿的切入角经过多轮仿真优化，在低重力环境下无需额外施加过大的下压力即可切入风化层，降低了对挖掘臂下压推力的要求，可进一步压缩驱动部件的功率与重量占比，提升机器人的有效载荷占比。
