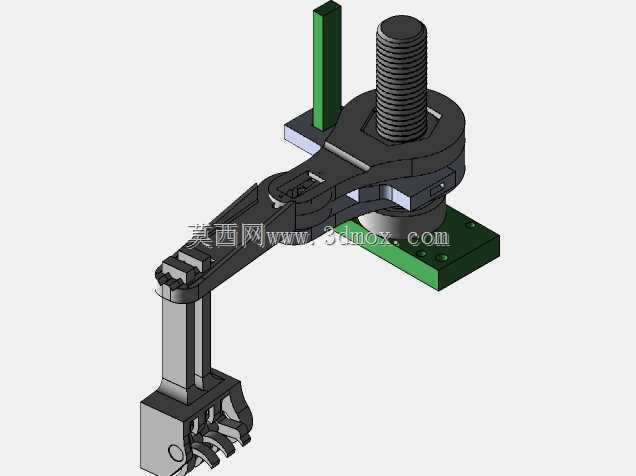

ArdiBot SCARA平面关节机械臂结构设计

　　这款SCARA构型的平面关节机械臂，是面向轻载高速搬运、分拣、精密装配场景开发的执行端设备，在3C电子零部件组装、小型工件上下料、实验室样本转运、教学实训平台搭建这类对作业节拍、平面定位精度有要求的场景中适配性极强。不同于六轴关节机器人的全空间自由度配置，SCARA构型本身的特性就是在平面内具备极高的运动刚性，Z向垂直运动配合末端旋转轴，刚好匹配绝大多数平面内的拾放、压装、点胶作业需求，没有冗余自由度带来的控制复杂度提升，也能在同等臂展规格下做到更快的响应速度与更低的结构自重。

　　从结构设计逻辑来看，这款机械臂采用了经典的双平行关节串联布局，底座作为整个设备的安装基准，设计了带安装孔位的方形法兰固定面，安装时可以直接通过螺栓锁紧在设备台面、铝型材机架或者移动小车上，固定面的孔位间距预留了通用工业机架的安装尺寸兼容空间，不需要额外做转接板就能适配多数常规安装场景。底座内部集成了第一关节的驱动安装位，大臂与底座之间的回转关节承担整个臂展的水平方向第一级转动，大臂与小臂连接的第二关节负责第二级水平回转，两个关节的轴线始终保持平行，从结构原理上保证了末端执行器在平面运动过程中的姿态稳定性，这也是SCARA机械臂相比其他串联关节臂在平面作业中精度更易保障的核心原因。

　　驱动配置上，这款机械臂的两个水平回转关节采用连续伺服作为动力源，末端升降与夹爪驱动采用两个微伺服完成动力输出，刚好匹配不同运动维度的负载与精度需求：水平方向的两个关节需要带动整个臂段做长行程回转，对输出扭矩、动态响应的要求更高，连续伺服的持续输出能力可以满足高速往复运动下的扭矩供给，避免启停过程中出现丢步、抖动的问题；末端的Z向升降行程较短，夹爪的开合行程更小，采用微伺服既能满足驱动力需求，也能尽可能降低末端的运动惯量，提升末端运动的响应速度，减少臂体前端的负载重量，反过来降低两个水平关节的驱动负载压力，形成结构与驱动的正向匹配。

　　从安装边界与尺寸适配角度看，这款机械臂的臂段长度经过匹配设计，作业覆盖范围刚好适配小型工作台面的作业半径，不会因为臂展过长导致刚性下降，也不会因为臂展过窄限制作业区间。臂体的走线采用内部穿线的布局方式，所有伺服的动力线、信号线都从关节内部的走线腔穿过，避免外部走线在关节往复回转过程中出现线缆缠绕、磨损的问题，也能减少外部线缆对运动路径的干涉，在紧凑安装空间内作业时不会因为线缆外挂剐蹭到周边的工装、工件。末端的执行器安装位预留了标准的夹爪连接接口，可以根据实际作业需求更换夹爪、吸盘、点胶头或者螺丝批头等不同执行工具，不需要对臂体结构做二次修改就能适配不同的工艺需求。

　　在结构刚性设计上，臂体的关节连接部位都做了加强筋结构处理，大臂与小臂的截面采用了兼顾刚性与轻量化的构型，既不会因为结构过于厚重导致驱动负载过大、运动惯量提升影响节拍，也不会因为结构过于单薄导致高速运动过程中出现臂体震颤、末端定位精度超差的问题。关节处的轴承安装位设计了精准的定位台阶，保证装配后两个水平关节的轴线平行度控制在合理公差范围内，从加工与装配环节就减少因为结构偏差带来的运动误差，降低后续控制补偿的难度。Z向的升降导轨集成在小臂末端的结构件上，运动方向严格垂直于水平回转平面，保证末端下压作业时的垂直度满足压装、插接类工艺的要求，不会因为倾斜导致工件卡滞、装配不到位的问题。

　　这类小型SCARA机械臂在实际产线应用中，往往搭配视觉检测系统完成散乱工件的拾取、定位摆放，也可以单独作为固定工位的执行机构完成重复度较高的简单作业，相比人工操作具备更高的一致性与长时间作业的稳定性，相比大型工业机器人又具备占地空间小、部署灵活、成本更低的优势，非常适合小型化、柔性化的生产单元使用。在建模过程中，所有关节的运动限位都按照实际机械结构的干涉边界做了预留，仿真运动过程中可以直接验证不同姿态下的结构干涉情况，确认作业范围内没有结构碰撞的风险，也能直观看到不同臂展位置下的末端可达空间，为后续的产线布局、工位排布提供直观的结构参考。
