简约造型吉他造型3D打印摆件结构设计

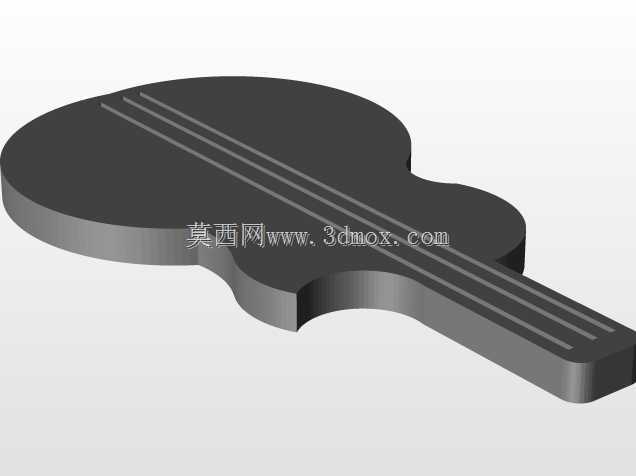

　　这款吉他造型的打印件，最初是为桌面文创摆件场景做的适配设计，在做结构规划的时候，首先考虑的是FDM3D打印的成型特性，没有做过多的悬空薄壁结构，整体采用一体化实心加厚的结构逻辑，避免打印过程中出现翘边、支撑难剥离的问题。从实际应用场景来看，这类造型件既可以作为3D打印入门的练习样件，用来测试打印机的平面成型精度、层纹控制效果，也可以作为文创周边的小摆件，放置在桌面、展示架做装饰用途，部分场景下还可以作为儿童乐器认知的启蒙教具，因为整体没有尖锐棱角，做了全边缘的圆角过渡，日常拿取不会出现划伤的问题。设计思路上没有复刻真实吉他的复杂结构，比如弦钮、品丝、音孔这些细节都做了简化处理，琴身部分保留了经典的吉他轮廓曲线，

　　琴颈部分做了三条平行的凹槽线条来模拟指板的结构，既保留了吉他的识别度，又最大程度降低了打印的难度，不需要额外添加支撑结构，平放即可直接打印，大幅降低了打印失败的概率。外形尺寸方面，整体按照常规桌面摆件的尺寸做了边界控制，长度方向控制在120mm以内，宽度最宽的琴身位置控制在45mm左右，厚度统一做了8mm的加厚处理，这个厚度既可以保证打印件的结构强度，拿在手里有足够的分量感，又不会因为过厚导致打印时间过长，常规0.4mm喷嘴、0.2mm层厚的参数下，打印时长可以控制在1小时以内，非常适合新手做打印测试。安装边界上，因为是一体化打印的摆件，不需要额外的组装步骤，打印完成后去除底部的裙边或者 raft 就可以直接使用，底部做了0.

　　5mm的平面度公差控制，放置在平整的桌面不会出现晃动的问题，如果需要做固定安装，也可以在底部预留粘贴双面胶的位置，或者在设计阶段提前在底部添加磁吸槽，嵌入小尺寸的钕磁铁就可以吸附在金属展示面上。从结构设计的细节来看，琴身和琴颈的过渡位置做了顺滑的曲面衔接，没有直角转折，一方面是避免打印过程中在转角位置出现应力集中导致的层间开裂，另一方面也让整体的造型线条更流畅，握持的时候手感更舒适。琴颈部分的三条凹槽深度控制在1mm，宽度2mm，这个尺寸既可以在视觉上呈现出指板的层次感，又不会因为凹槽过深导致打印的时候出现填充不足的问题，凹槽的边缘也做了0.2mm的倒角处理，避免层纹堆积出现毛刺。在做打印适配的时候，还考虑了不同耗材的适配性，

　　不管是PLA、PETG还是ABS耗材，都可以直接打印这个模型，不需要调整特殊的参数，因为整体的壁厚均匀，没有突变的壁厚结构，不会出现因为冷却不均导致的收缩变形问题。如果是做光敏树脂打印的场景，这个模型也同样适用，因为没有封闭的空腔结构，不会出现树脂残留的问题，打印完成后清理支撑也非常方便，因为所有的结构都是外露的，没有隐蔽的支撑位置。从实际使用的角度出发，这个模型还可以做二次拓展，比如在琴身位置预留浅槽，粘贴定制的logo或者图案，做成个性化的纪念周边，也可以在琴头位置打孔，挂挂绳做成钥匙扣挂件，只需要在建模的时候调整对应位置的尺寸就可以快速适配不同的使用需求。在结构校验的时候，特意做了壁厚的均匀性检查，整个模型所有位置的壁厚都不低于2mm，不会出现薄壁打印失败的问题，所有的曲面过渡都做了G1连续处理，打印出来的表面不会出现突兀的棱线，后期如果需要做表面打磨、喷漆处理也非常方便，因为整体造型简洁，没有复杂的凹凸结构，打磨的时候可以很轻松的处理到所有表面位置。
