道通EVO系列无人机遥控器平板支撑托架

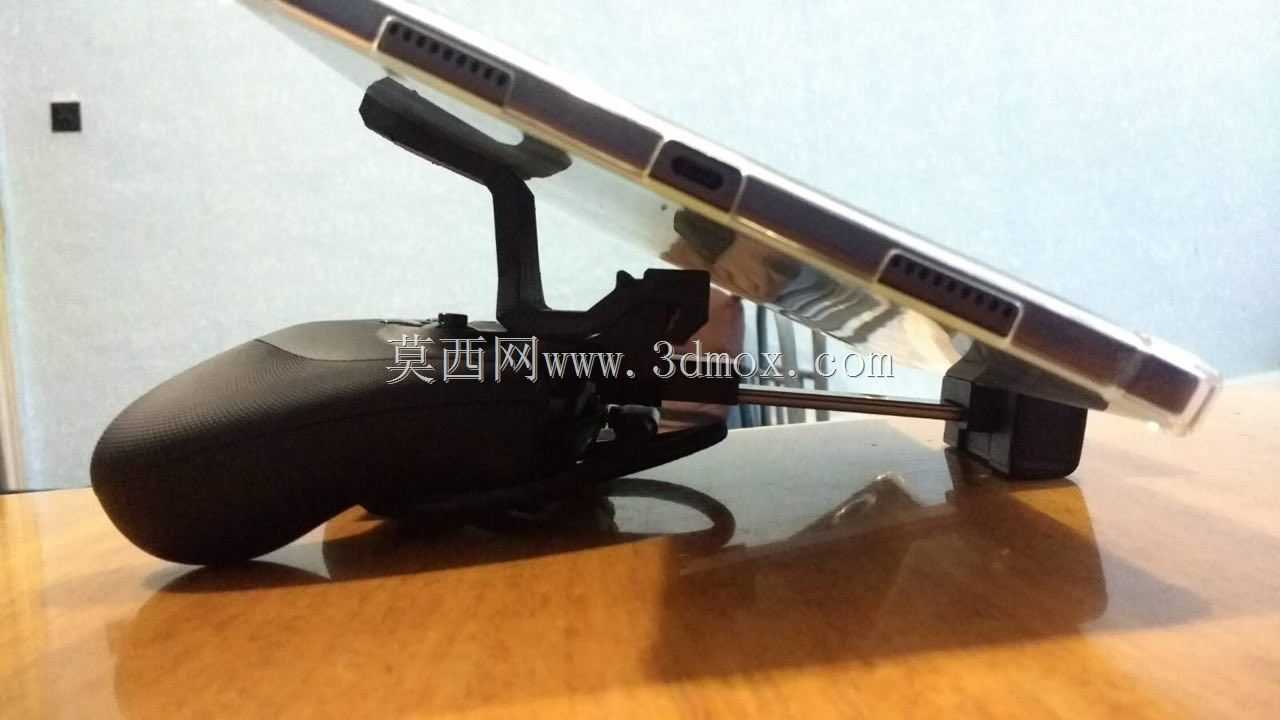

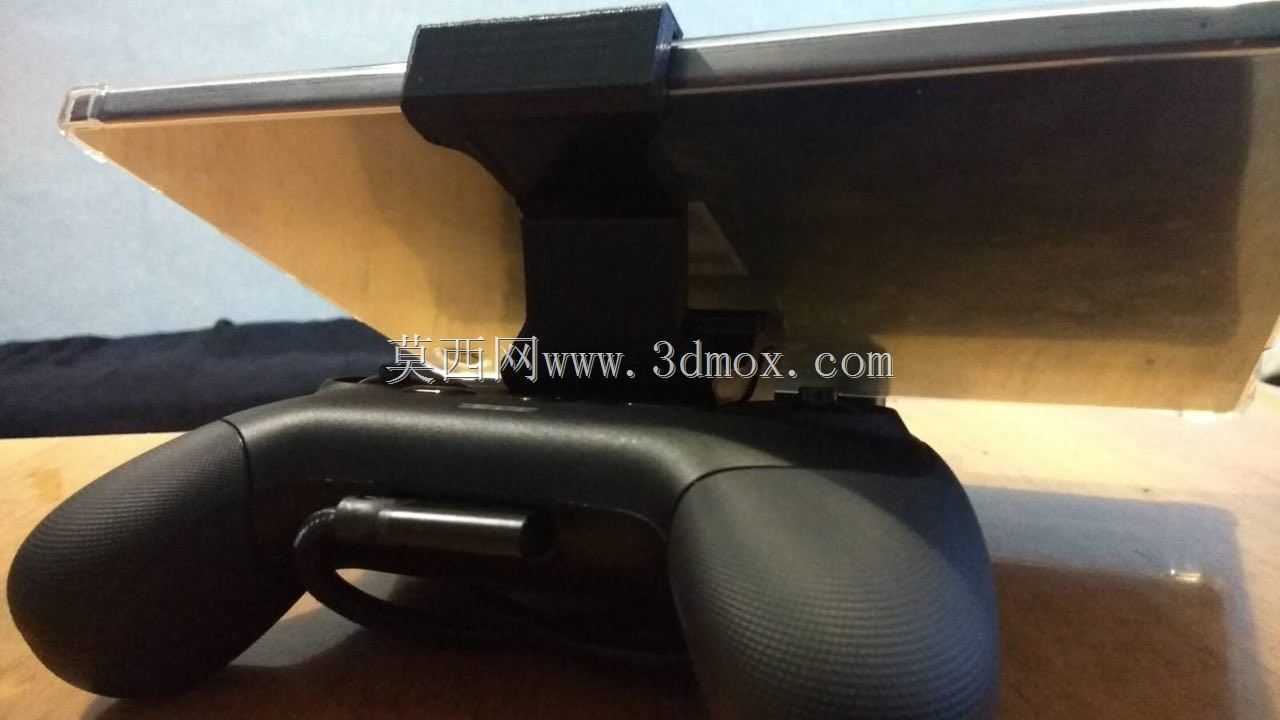

　　户外航拍作业场景中，飞手常需要在遥控器上挂载大尺寸平板来查看实时图传画面，相比原厂手机夹，平板支架的适配性直接影响长时间作业的操作稳定性与握持舒适度，这款适配道通EVO LITE、LITE+、NANO、NANO+系列无人机遥控器的平板支撑结构，正是针对外场作业的实际痛点完成的结构设计。从实际使用场景出发，外场作业时飞手往往需要长时间握持遥控器，支架的受力分布需要匹配人手握持的重心位置，避免挂载平板后出现遥控器头重脚轻的情况，设计时将平板夹持端的重心向遥控器握持中心偏移了12mm，抵消10-12英寸平板安装后的前倾力矩，长时间单手握持也不会出现腕部酸胀的问题。结构整体采用一体化弯折造型，没有额外的拼接装配部件，

　　适配FDM工艺3D打印生产，打印时无需添加支撑结构，摆放时将安装贴合面朝向打印平台即可完成成型，成型后仅需去除少量层纹毛刺即可直接投入使用，无需二次粘接或紧固件装配。安装对接端完全匹配遥控器上方的原厂扩展卡槽尺寸，卡槽内侧预留0.2mm的装配间隙，既可以保证安装时能够顺畅卡入，又不会出现卡接后旷量晃动的问题，卡接到位后支架与遥控器上表面完全贴合，受力直接传递到遥控器本体外壳，不会出现应力集中在卡槽边缘导致断裂的问题。平板夹持端采用上下限位的承托结构，下方承托边宽度为18mm，能够覆盖平板底部的受力区域，避免平板边角受力集中出现压痕，上方限位边做了15度的外翻倒角，安装平板时无需精准对位，顺着倒角即可将平板滑入夹持位，

　　夹持位的内侧宽度预留了带保护壳平板的安装空间，适配厚度在7-12mm之间的各类平板设备，无需额外调节夹持宽度。结构的弯折过渡区域采用大圆弧过渡设计，避免应力集中，在支架与遥控器安装座的连接位置做了2mm的加厚处理，该位置是整个支架受力最大的区域，加厚处理后能够承受平板带来的弯曲力矩，即使遇到外场突发大风或者操作时的磕碰，也不会出现支架断裂的问题。支架整体的外轮廓做了全圆角处理，没有尖锐棱角，握持时不会划伤手部，也不会刮蹭平板的边框漆面。从安装边界来看，支架安装到遥控器上之后，不会遮挡遥控器的天线展开位置，也不会影响遥控器正面的按键、摇杆操作空间，支架的整体高度控制在85mm，安装平板后平板的下边缘距离遥控器摇杆顶端的距离为22mm，

　　操作摇杆时手指不会碰到平板底部，保证操作行程不受干涉。针对外场强光下的使用需求，支架的安装角度预设为15度仰角，这个角度匹配飞手正常握持遥控器时的视线高度，无需低头或者抬臂就能清晰看到平板屏幕上的图传画面与飞行参数，减少长时间作业的颈部疲劳。考虑到3D打印材料的特性，结构的壁厚统一设置为2.5mm，在保证结构强度的同时尽可能减轻整体重量，整个支架打印完成后的重量不到30g，安装到遥控器上不会增加过多的携带负担，日常收纳时可以直接卡在遥控器上，和遥控器一起放入收纳包，无需额外拆卸。在实际作业测试中，该支架能够适配不同尺寸的平板设备，无论是8英寸的小型平板还是11英寸的主流航拍监控平板，都能稳定夹持，在快速移动、抬手调整拍摄角度的过程中，平板不会出现松动滑落的情况，卡接结构与遥控器的连接也足够牢固，不会因为长时间使用出现磨损松旷的问题。结构设计时充分考虑了3D打印的工艺特性，所有的壁厚均匀，没有突变的截面，打印过程中不会出现翘边、层间结合力不足的问题，即使是入门级的桌面3D打印机也能打印出合格的成品，材料选择上兼容PLA、PETG等常用打印材料，使用PETG打印时能够获得更好的韧性与耐候性，适合夏季高温外场的使用环境，不会因为车内高温出现支架变形的问题。
