动力系统用高精度金属曲轴三维设计

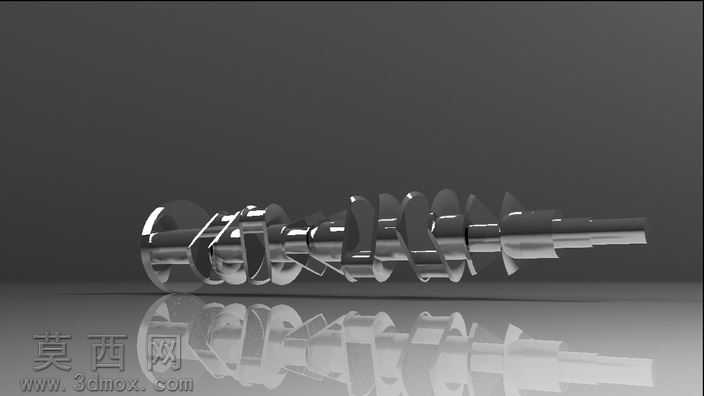

本曲轴三维模型采用参数化建模方式完成，建模过程中严格遵循动力传动类零件的设计规范，先以草图绘制各主轴颈、连杆轴颈的中心轨迹线，通过偏移、旋转等基础特征命令搭建整体轴身的基础轮廓，再逐一绘制各曲柄臂的截面形状，通过拉伸、切除特征完成曲柄臂与轴颈的衔接结构，保证各轴颈的同轴度、连杆轴颈与主轴颈的偏心距完全符合动力系统的传动设计要求。模型对曲轴上的油道孔、端面定位孔、轴端连接法兰等细节结构做了完整还原，所有圆角过渡、倒角特征均按照实际机加工工艺要求设置，避免出现应力集中的尖锐结构，还原真实曲轴的工艺合理性。材质设置上采用高反光金属材质，模拟合金钢锻造后经精磨加工的表面质感，渲染阶段采用三点布光方案，主光源打亮曲轴主体的金属曲面，辅光源弱化阴影区域的死黑问题，轮廓光勾勒曲轴的边缘形态，搭配浅灰色哑光地面作为承载，清晰展现各轴段的层次结构与金属光泽，让模型的结构细节一目了然。设计过程中重点考量了曲轴的动平衡特性，各曲柄臂的配重块结构经过对称校验，确保模型在模拟旋转工况时的质量分布均匀，符合实际曲轴的动平衡设计要求，整体结构完整无缺失特征，各部件之间的衔接自然流畅，既还原了真实曲轴的外观形态，也保证了内部结构的参数准确性，可用于动力系统的结构展示、装配模拟、运动仿真等相关场景，能够直观呈现曲轴在动力传输过程中的结构形态与部件特征。
