航天用多部件组合式安装固定支架

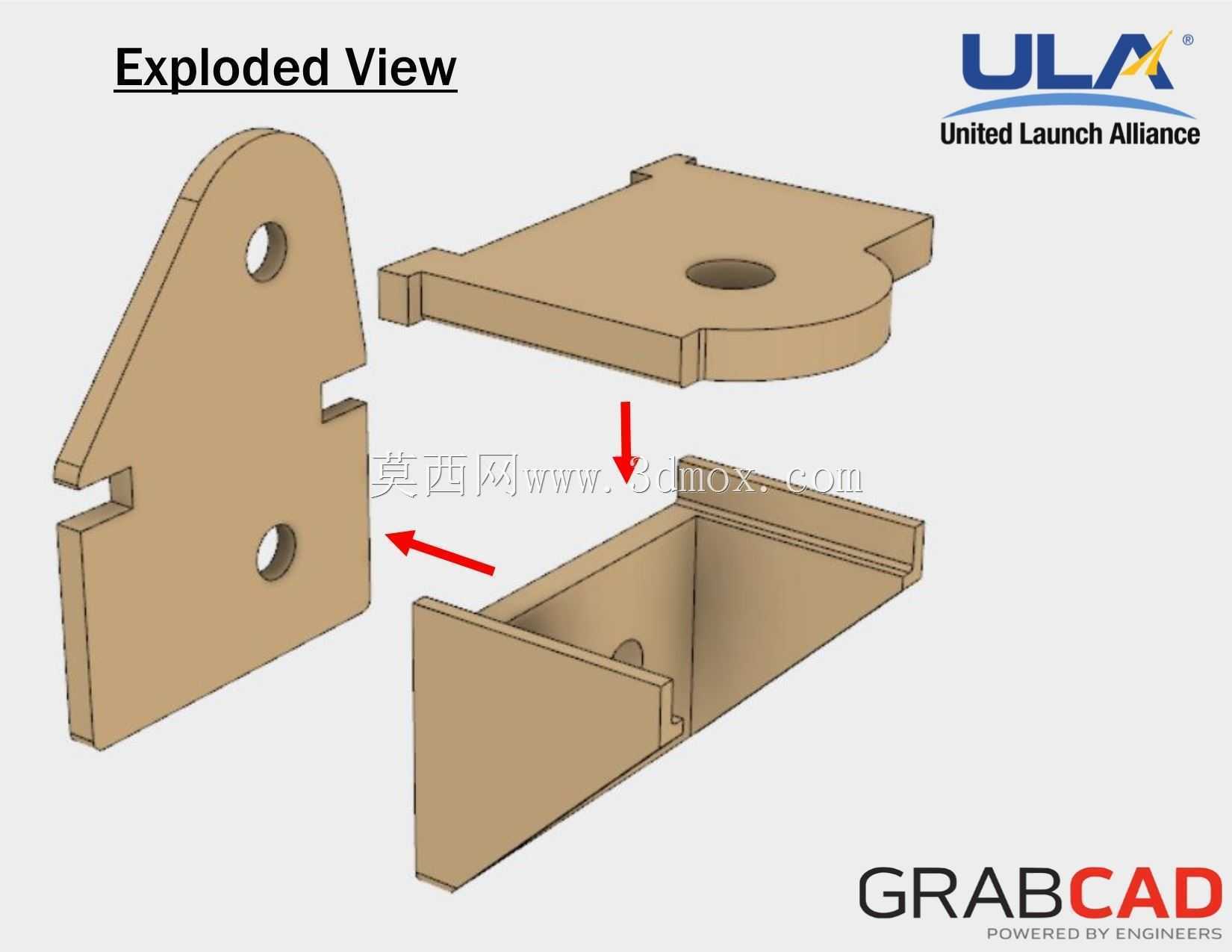

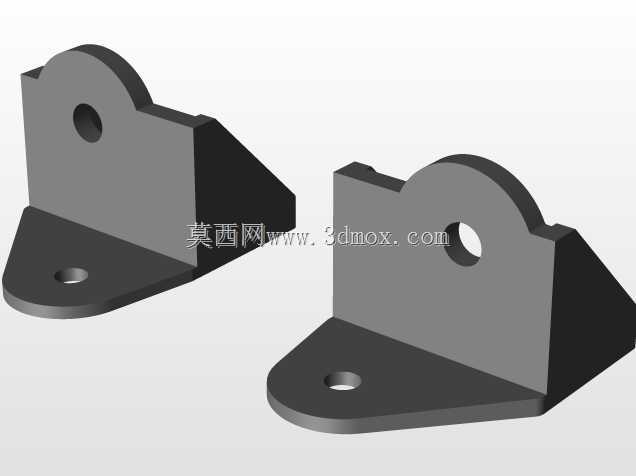

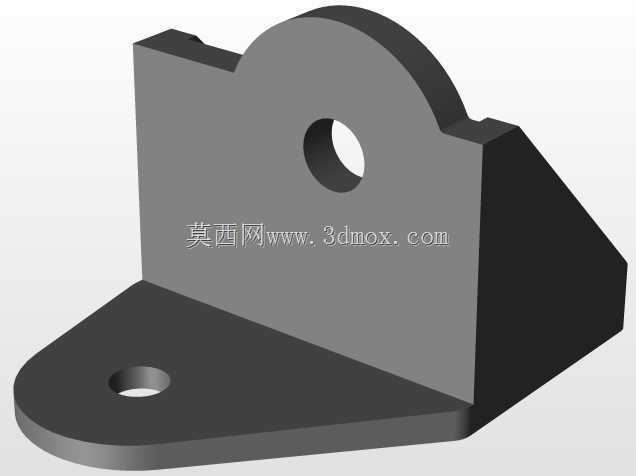

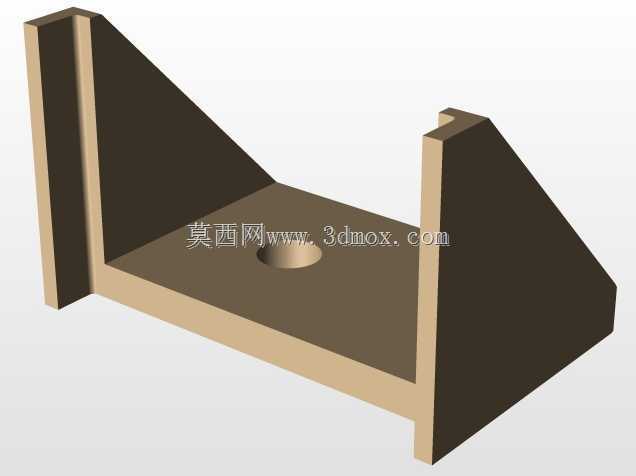

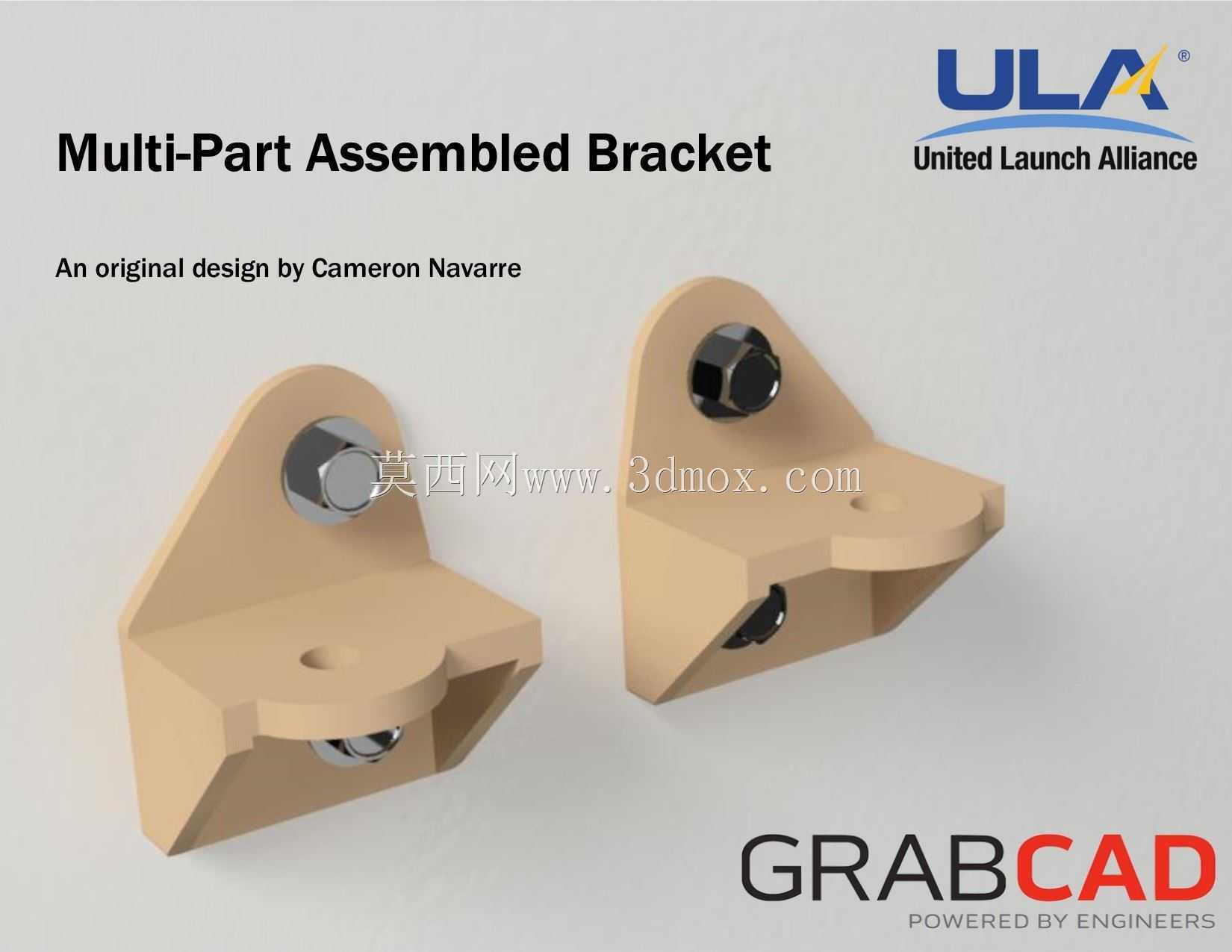

　　这类多部件组装支架主要面向航天发射装备的外围构件紧固场景，适配箭体内部轻量化辅件的安装固定需求，在航天发射载具的非主承力结构段中，承担小型管线固定、传感模块挂载、轻质防护件定位的实际作用，区别于传统一体化铣削支架，拆分式的结构设计能更好适配狭小舱段的装配空间，在总装环节可实现分步就位、逐件锁紧，避免一体化支架在狭窄安装位出现的卡滞、对位困难问题。从功能特性来看，该支架采用对称式分体构型，两个独立支架单元可分别通过底部的定位面贴合安装基准面，每个单元自带两处螺栓过孔，配合带防松结构的内六角紧固件实现与基体的刚性连接，两个支架单元对接后形成带圆弧定位槽的承载面，可适配圆柱类构件的卡装固定，承载面的圆弧半径经过匹配设计，

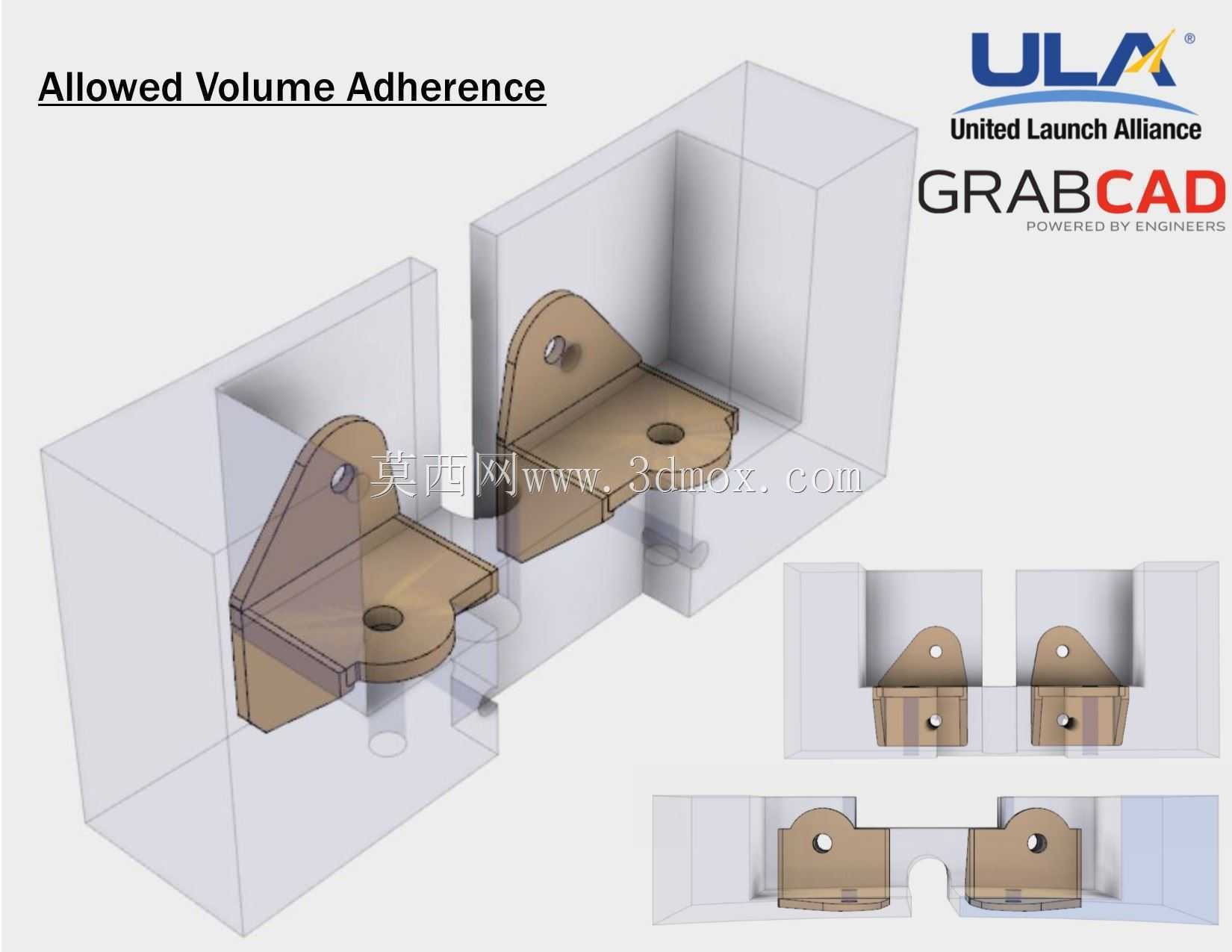

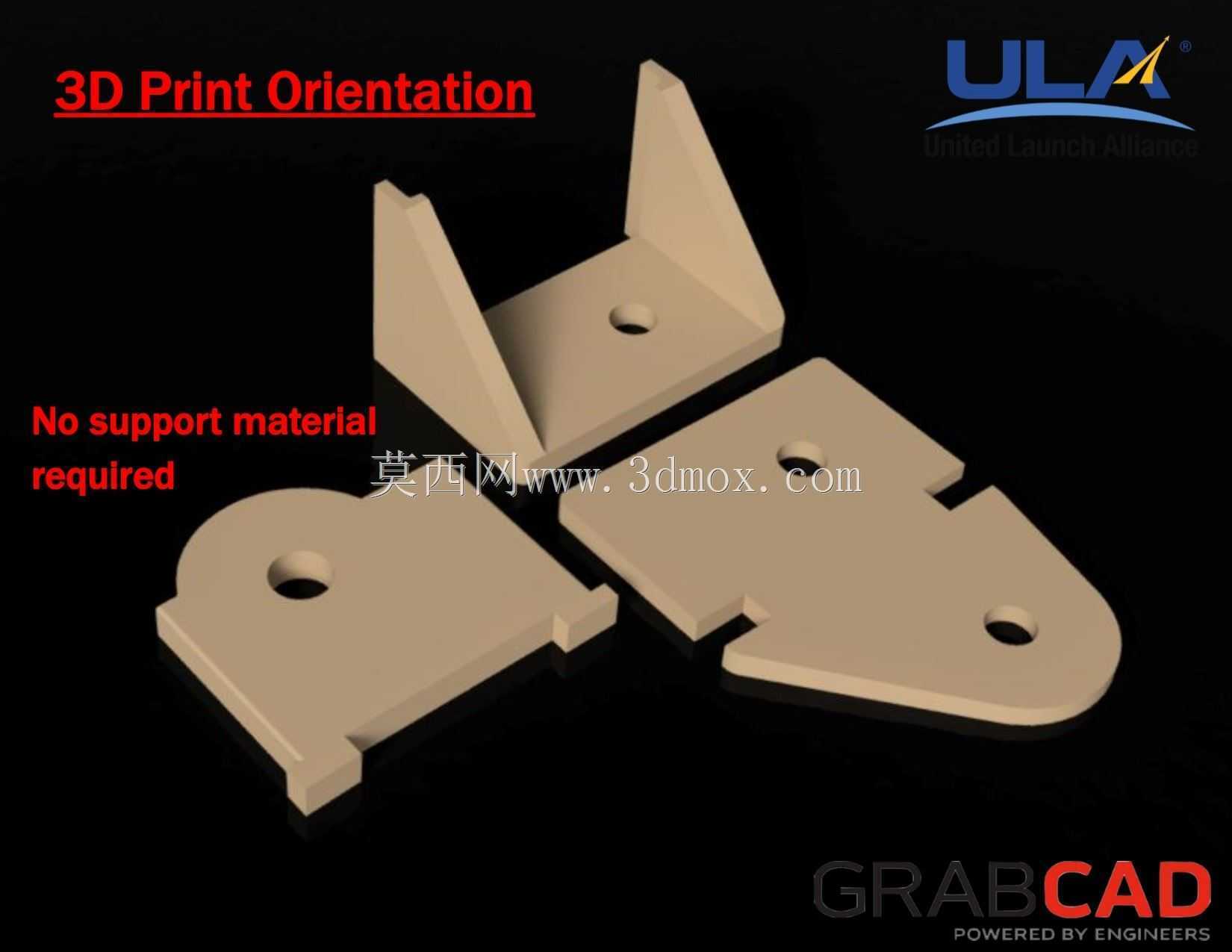

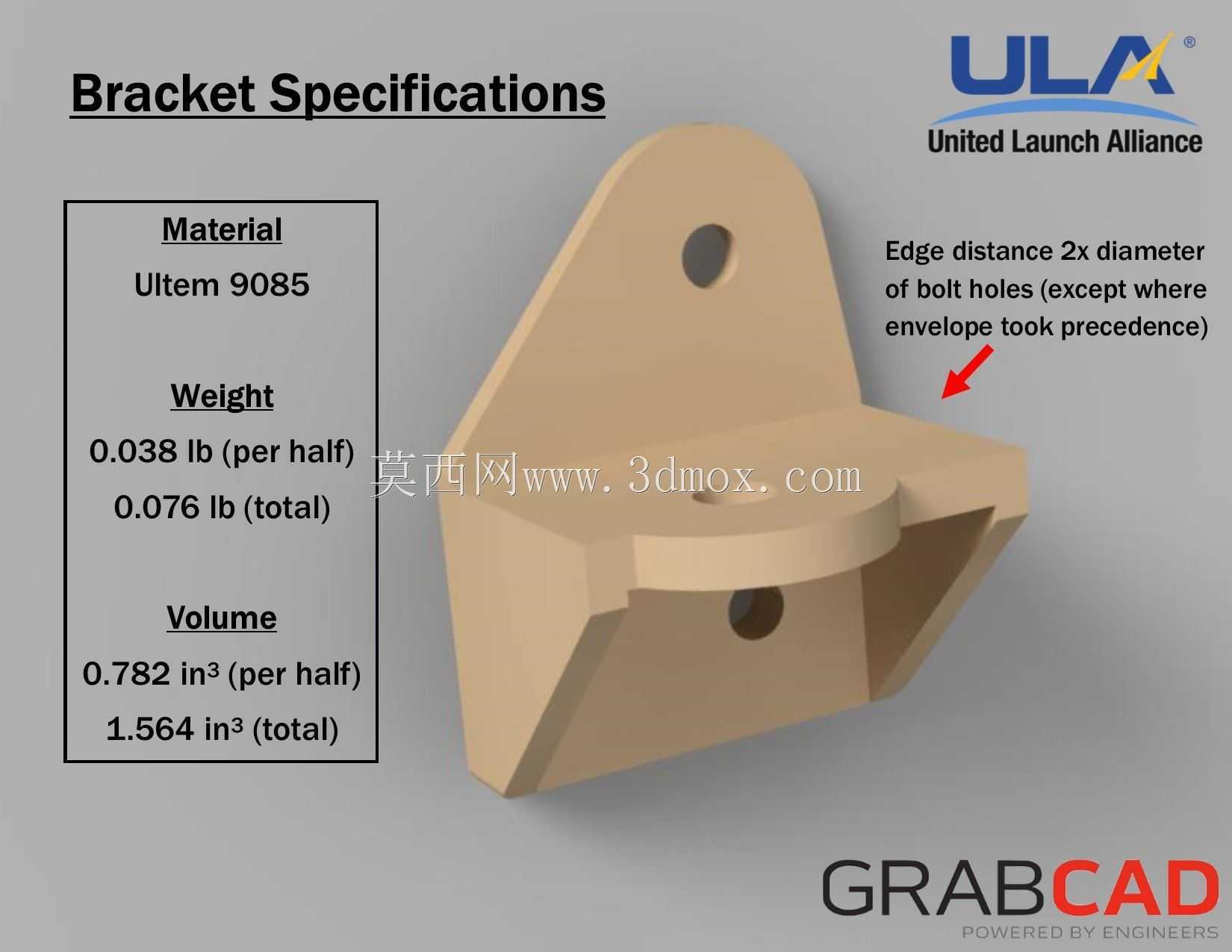

　　能与被固定件的外圆面形成足够的接触包角，避免点接触带来的应力集中问题。设计过程中优先考虑了增材制造的工艺适配性，所有加强筋的走向均沿载荷传递路径布置，筋板厚度均匀控制在3mm左右，所有悬空结构的倾斜角度均大于45度，打印过程中无需额外添加支撑结构，既减少了打印材料的消耗，也省去了后续去除支撑的后处理工序，能有效缩短单件的制造周期。整体结构的重量控制在0.076磅左右，在满足额定承载要求的前提下，通过在非承力区域开设减重空腔、优化筋板布局的方式实现极致轻量化，不会给箭体带来额外的无效载荷。安装边界方面，单个支架单元的底面为全平面定位结构，安装时仅需要在基体上对应两处螺栓孔位即可完成固定，两个单元对接时的配合面采用直面贴合设计，

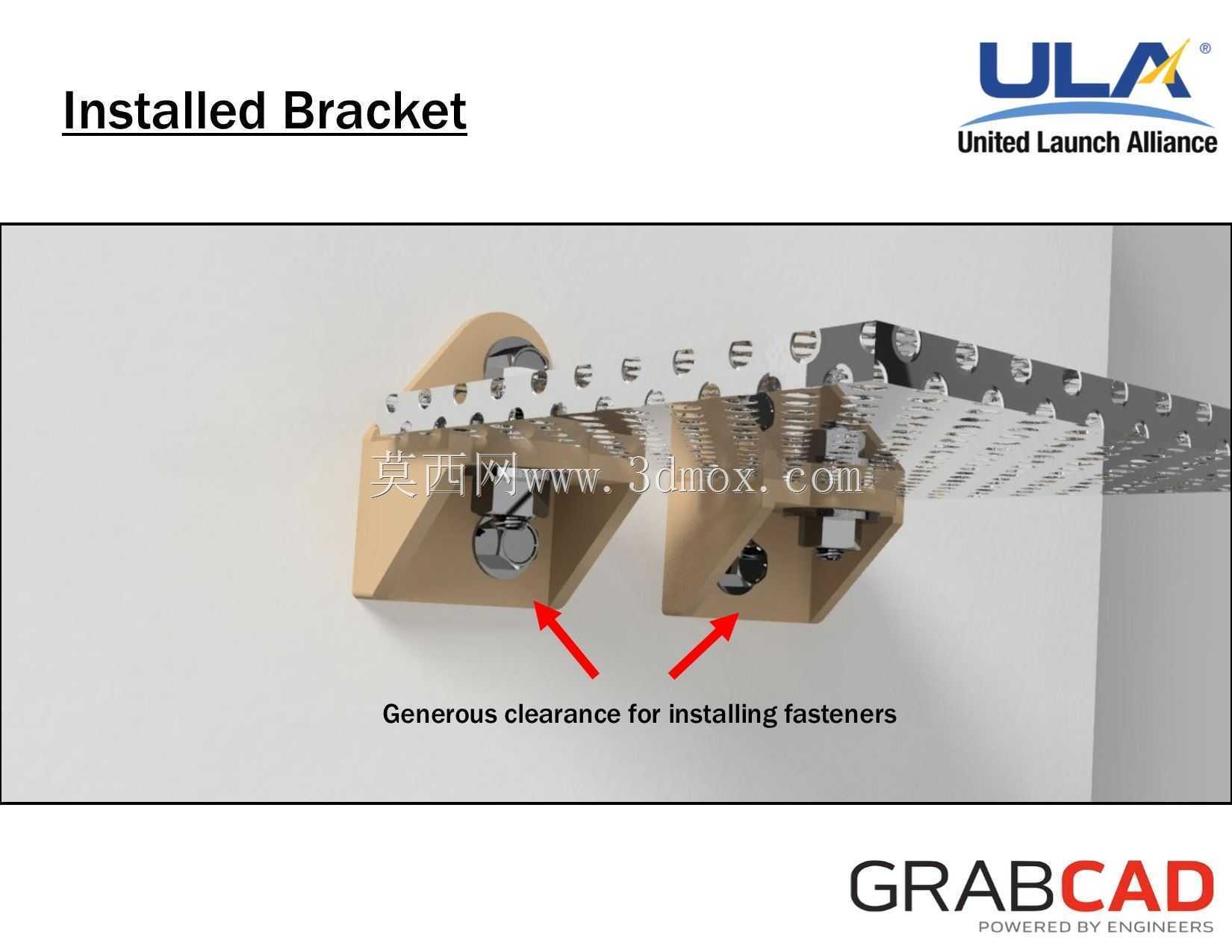

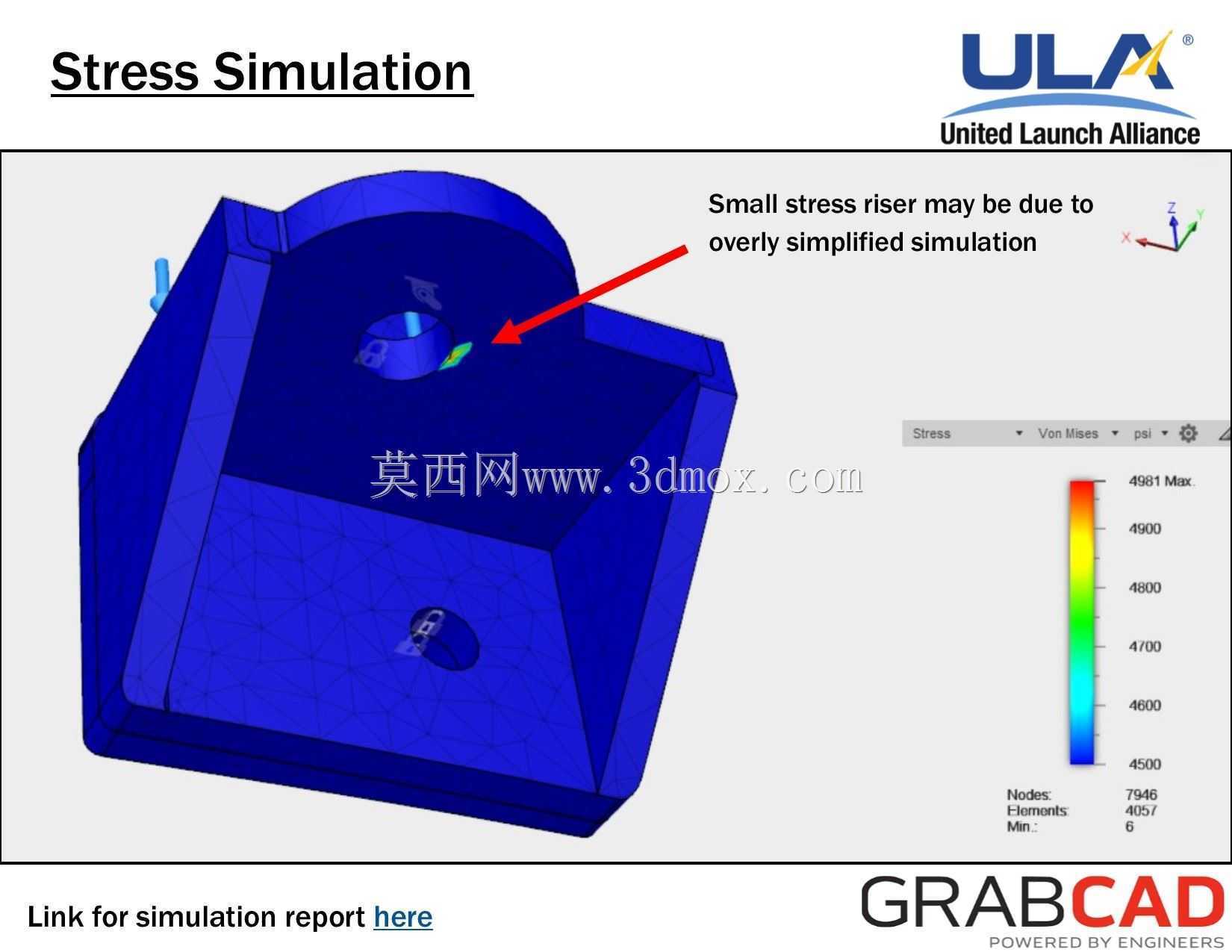

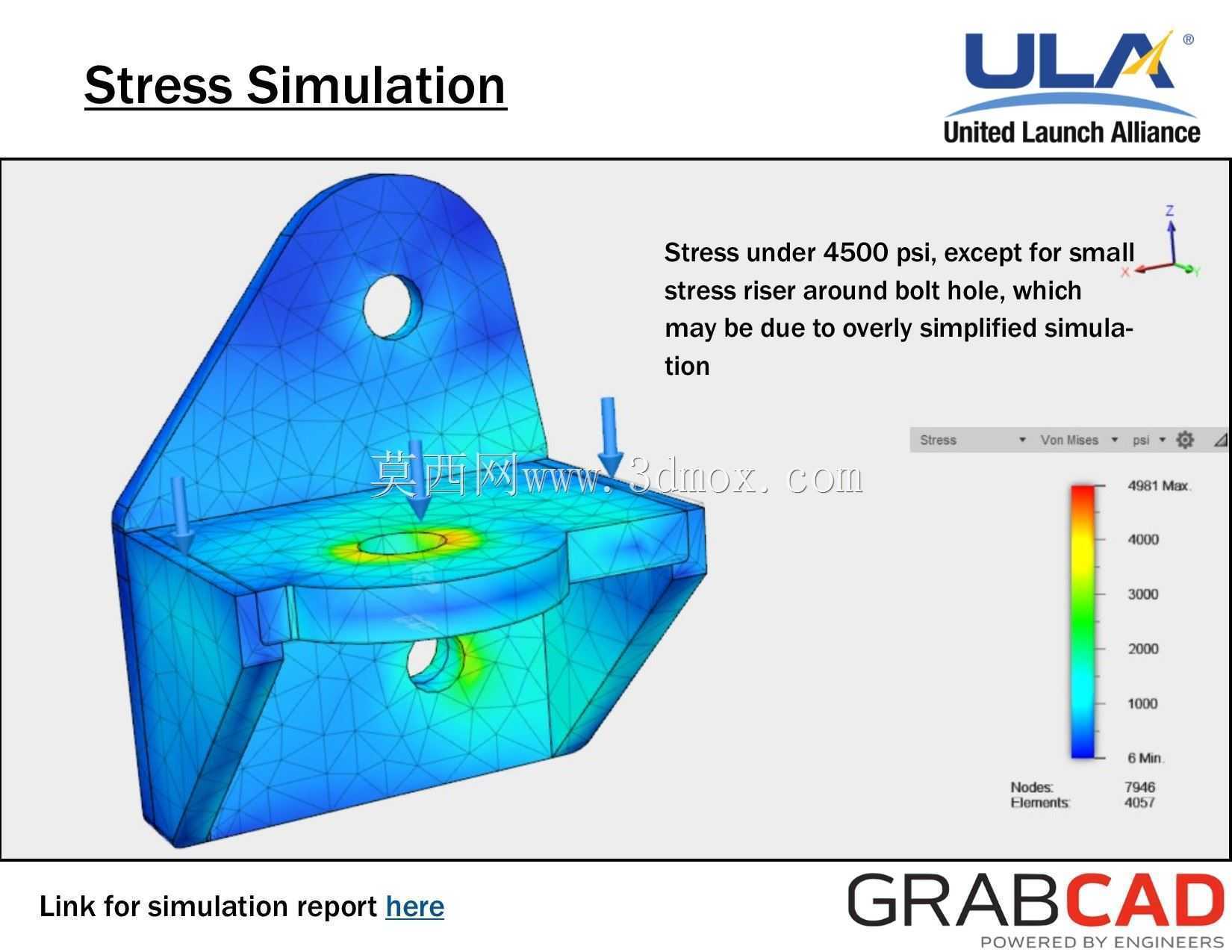

　　对位公差要求宽松，总装时无需专用工装即可完成快速对位，锁紧后整体结构的抗振性能满足发射阶段的过载工况要求，不会在高频振动环境下出现松动、移位问题。结构的应力分布经过针对性优化，在承受垂直于安装面的冲击载荷时，加强筋可将载荷均匀分散到底部的两个安装点，避免局部应力过大导致的结构断裂，同时紧固件的沉头设计可保证螺栓头部完全埋入支架表面，不会突出干涉周边其他构件的布置，适配舱段内紧凑的排布空间。这类支架除了航天场景外，也可迁移应用到各类对重量敏感、安装空间受限的轻量化设备中，比如无人机的机载设备挂载、小型卫星的舱内构件固定、高端竞速装备的辅件安装等场景，其无支撑打印的设计思路也能为其他增材制造结构件的设计提供参考，

　　在结构设计阶段同步考虑工艺可行性，平衡性能、重量、制造成本三者的关系，避免出现为了追求性能忽略工艺性，或者为了简化工艺牺牲结构性能的问题。实际装配过程中，该支架的分体设计还能适配后期的维护更换需求，当其中一个支架单元出现损伤时，可单独拆卸更换受损单元，无需整体拆卸整个支架结构，也不用移动被固定的构件，能大幅降低后期维护的操作难度，减少维护过程中对周边精密构件的影响。
