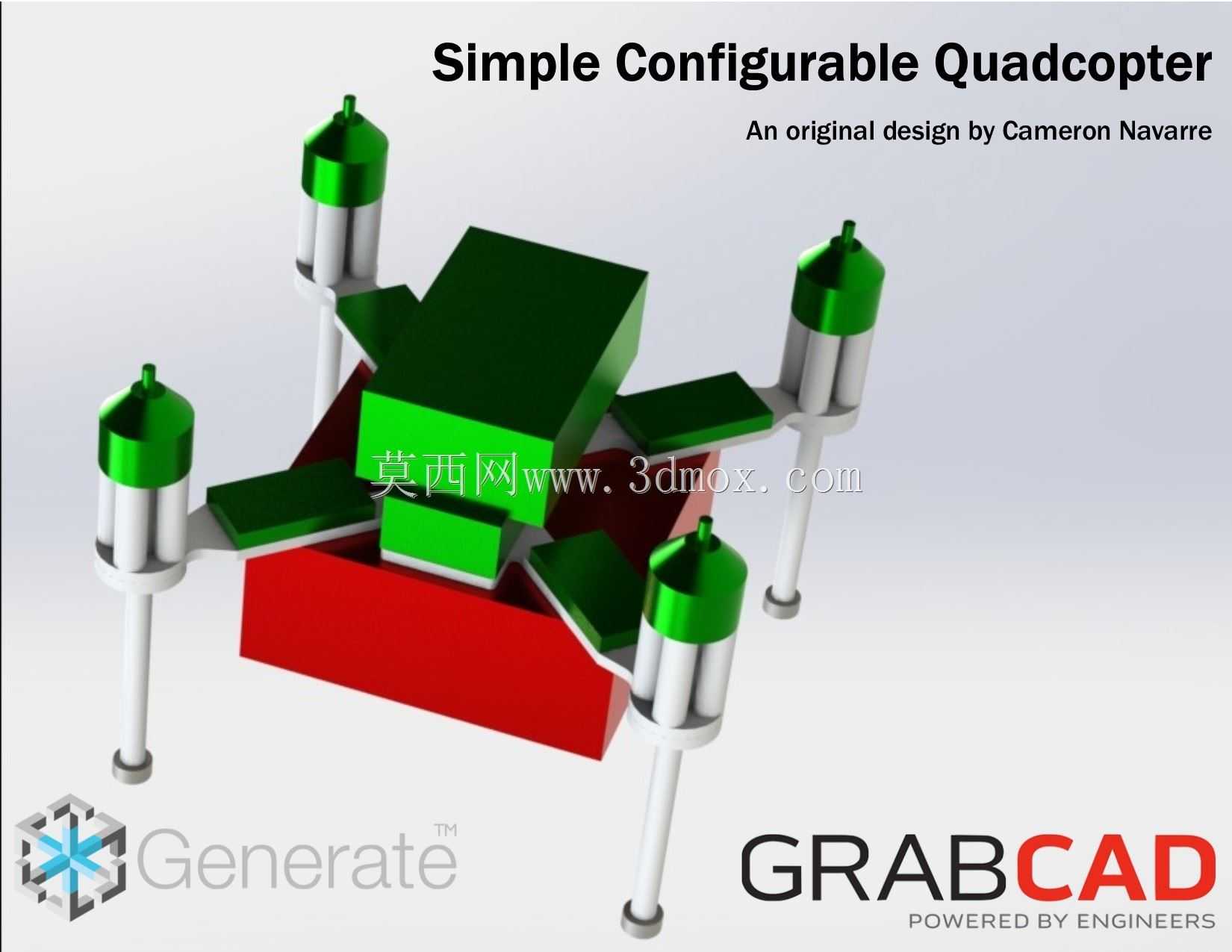

极简可配置四旋翼飞行器结构设计

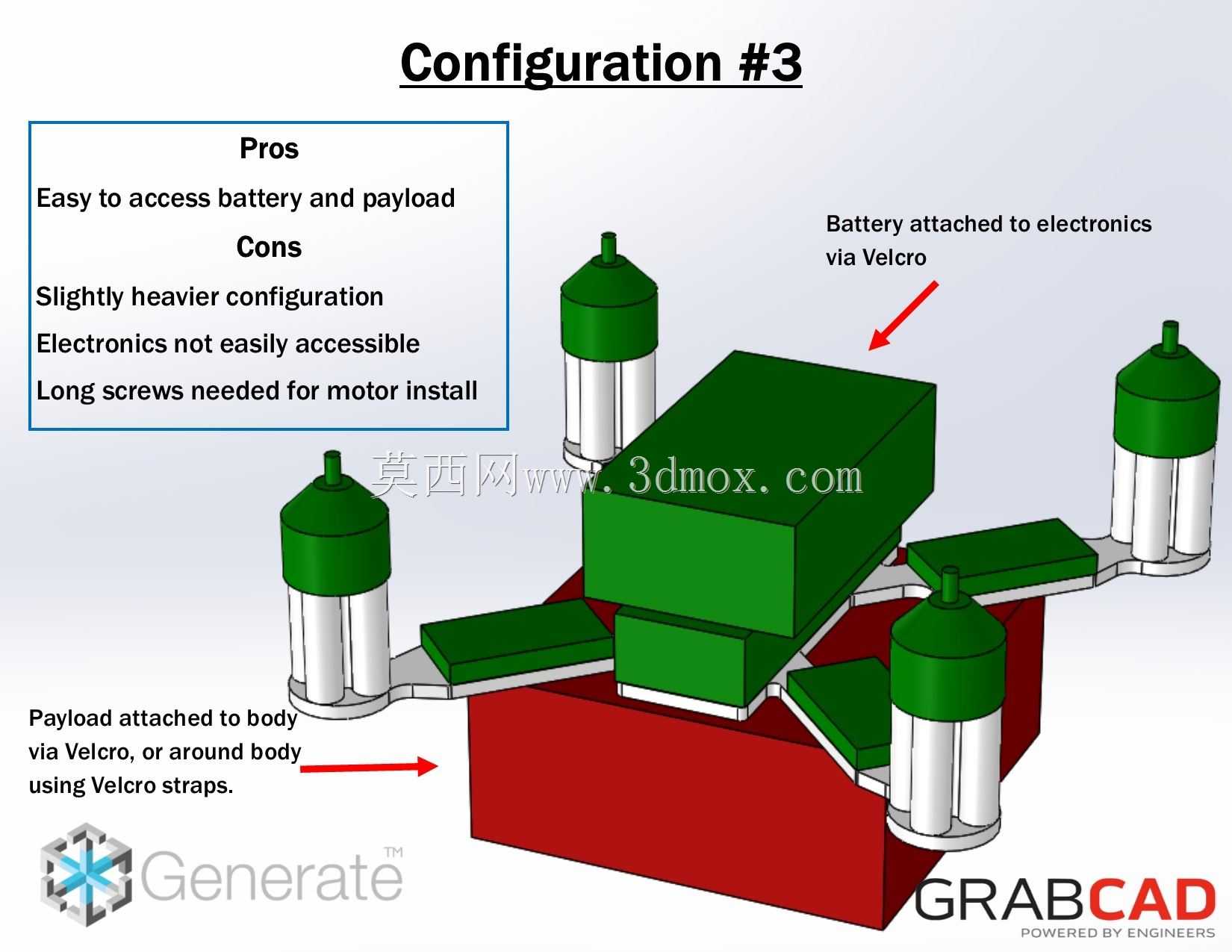

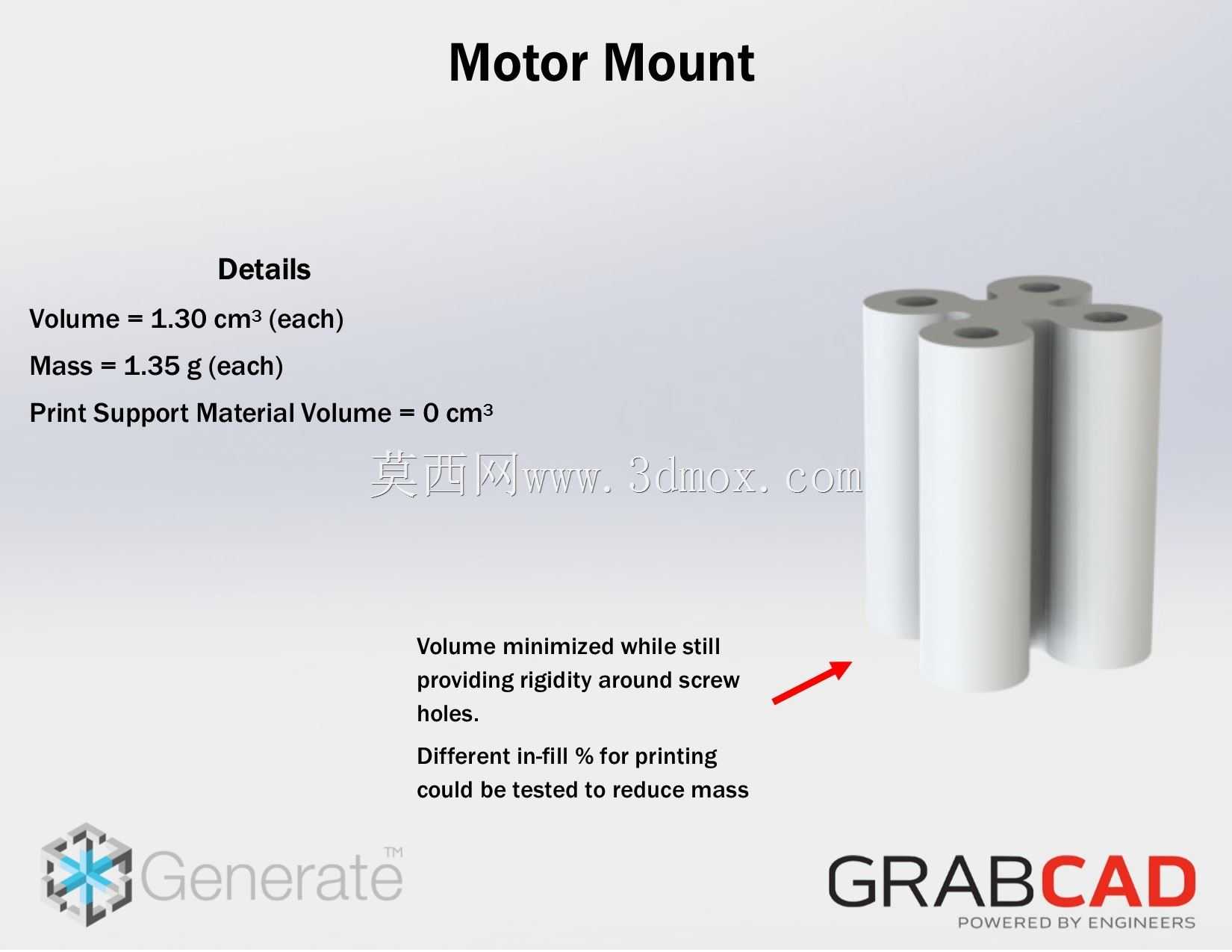

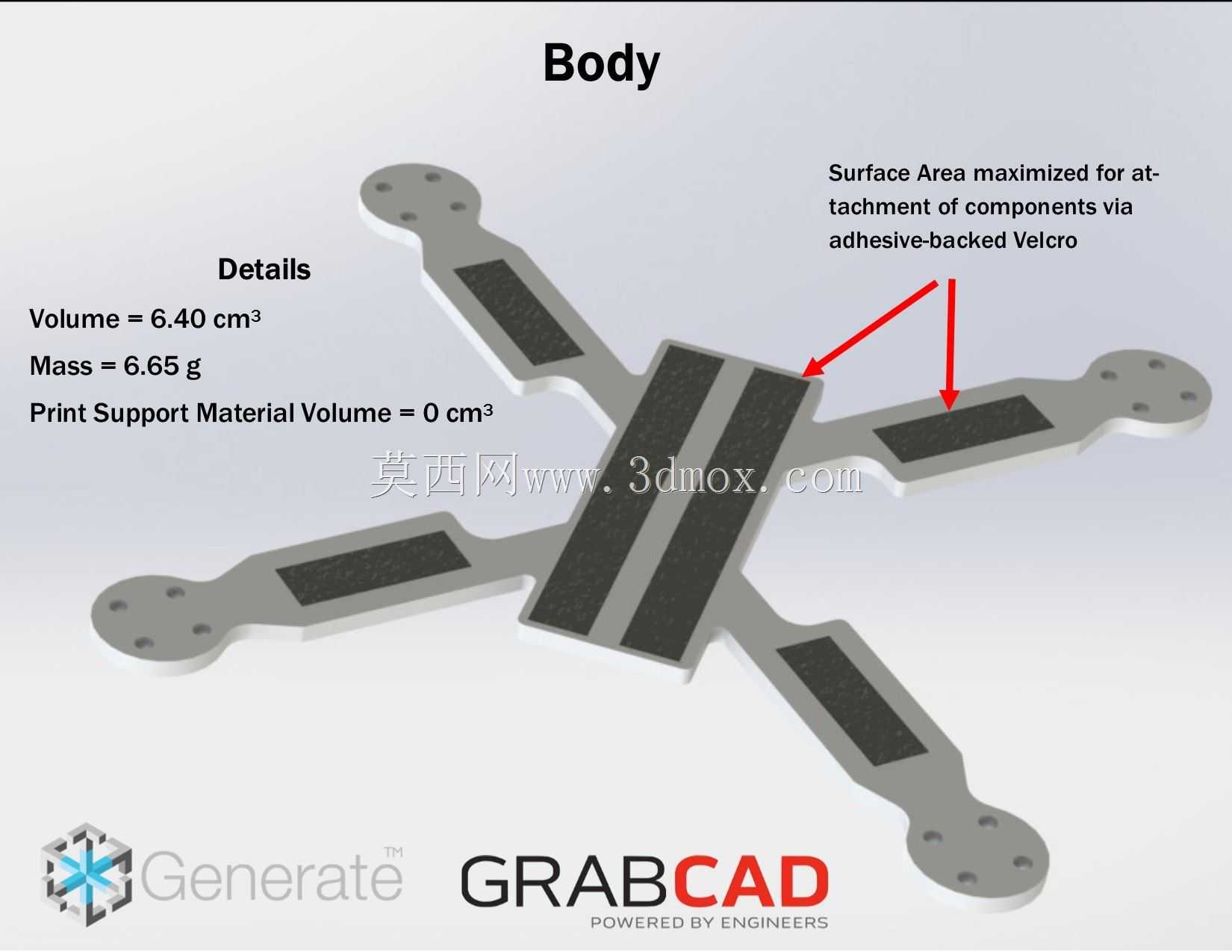

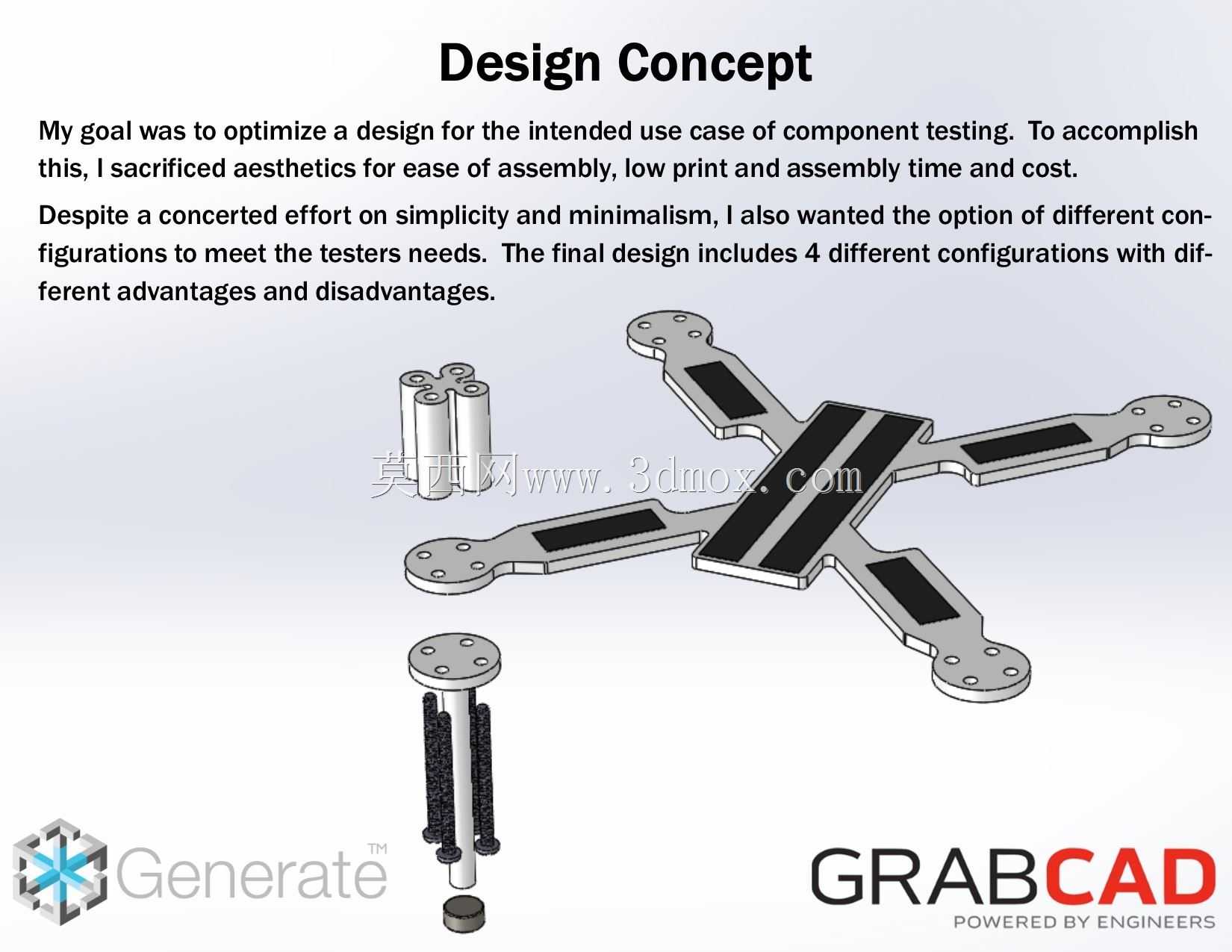

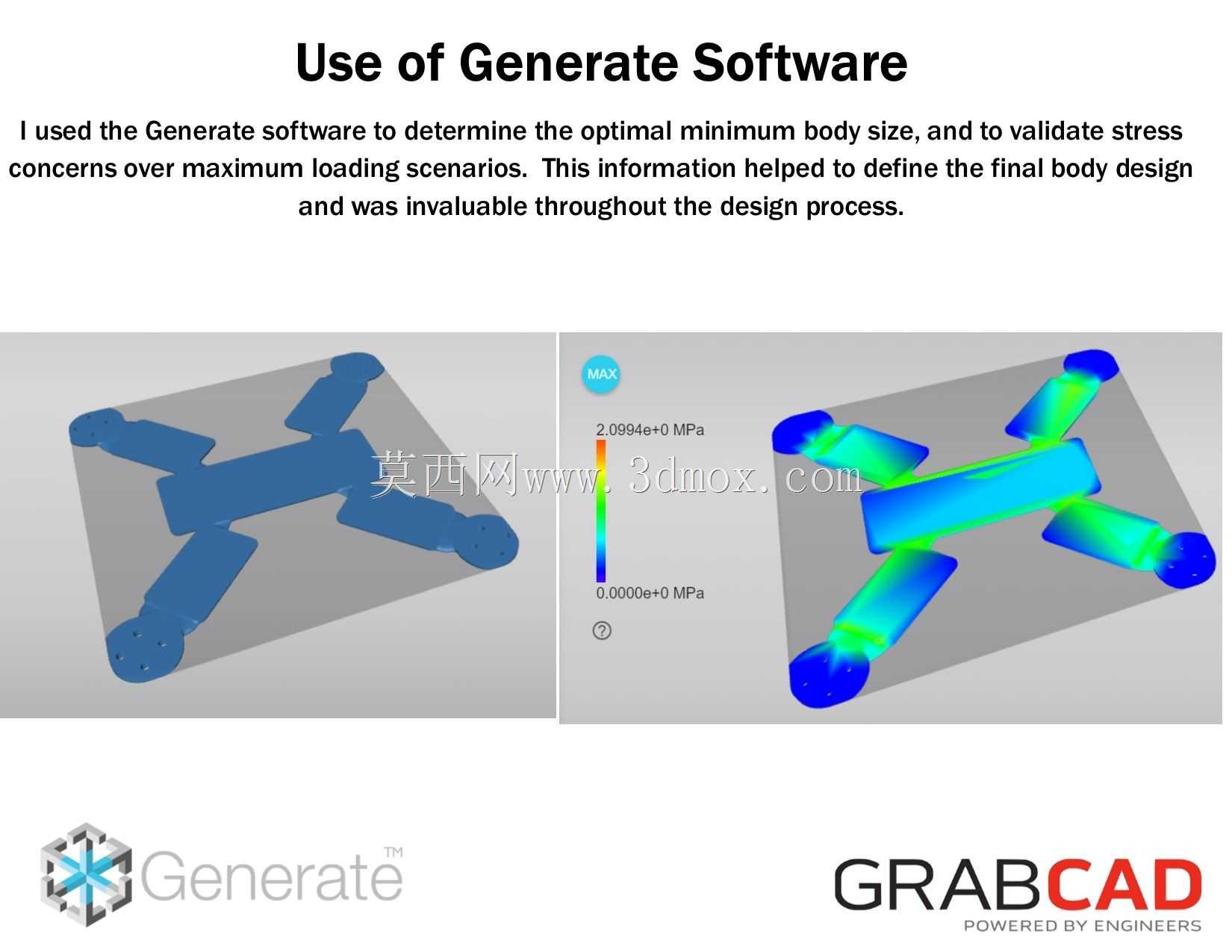

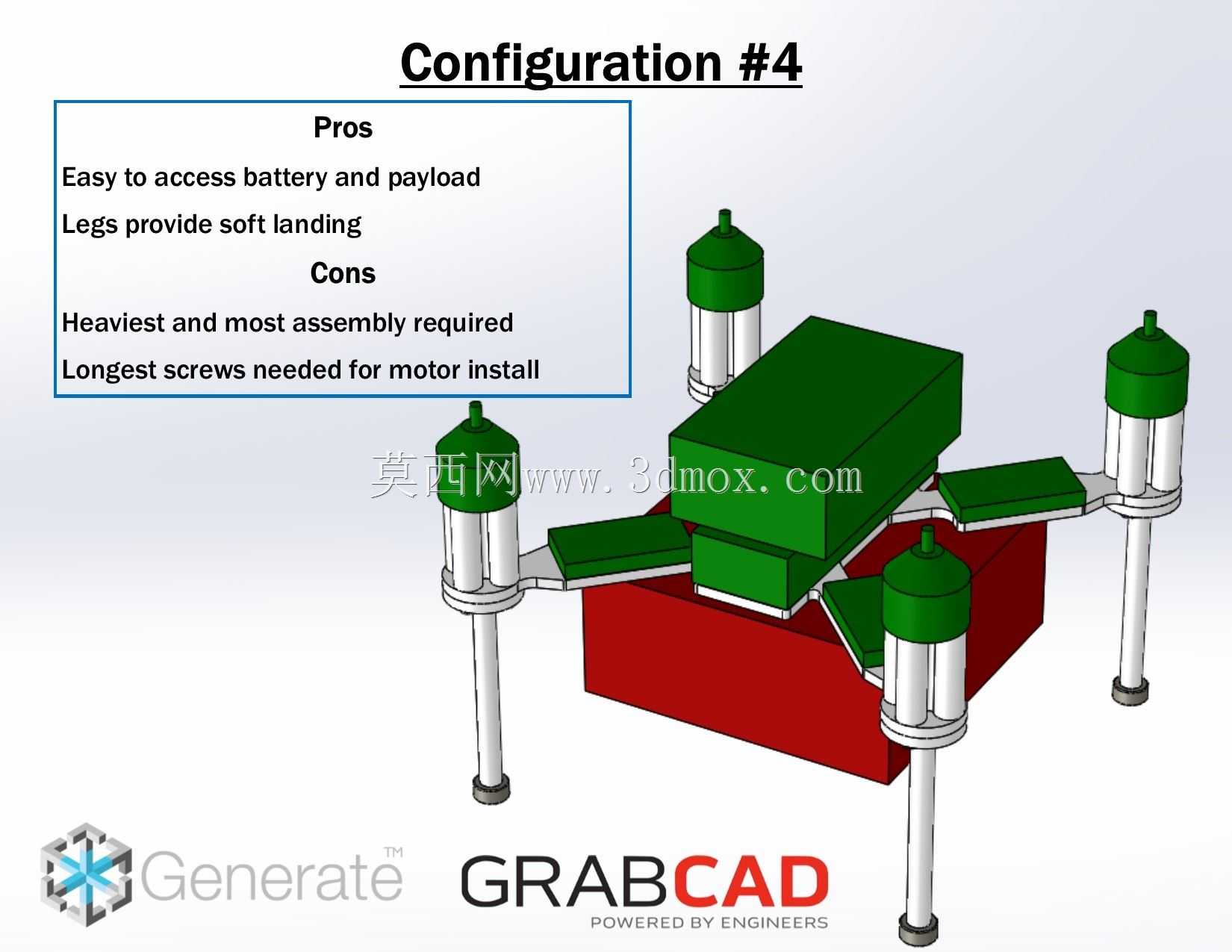

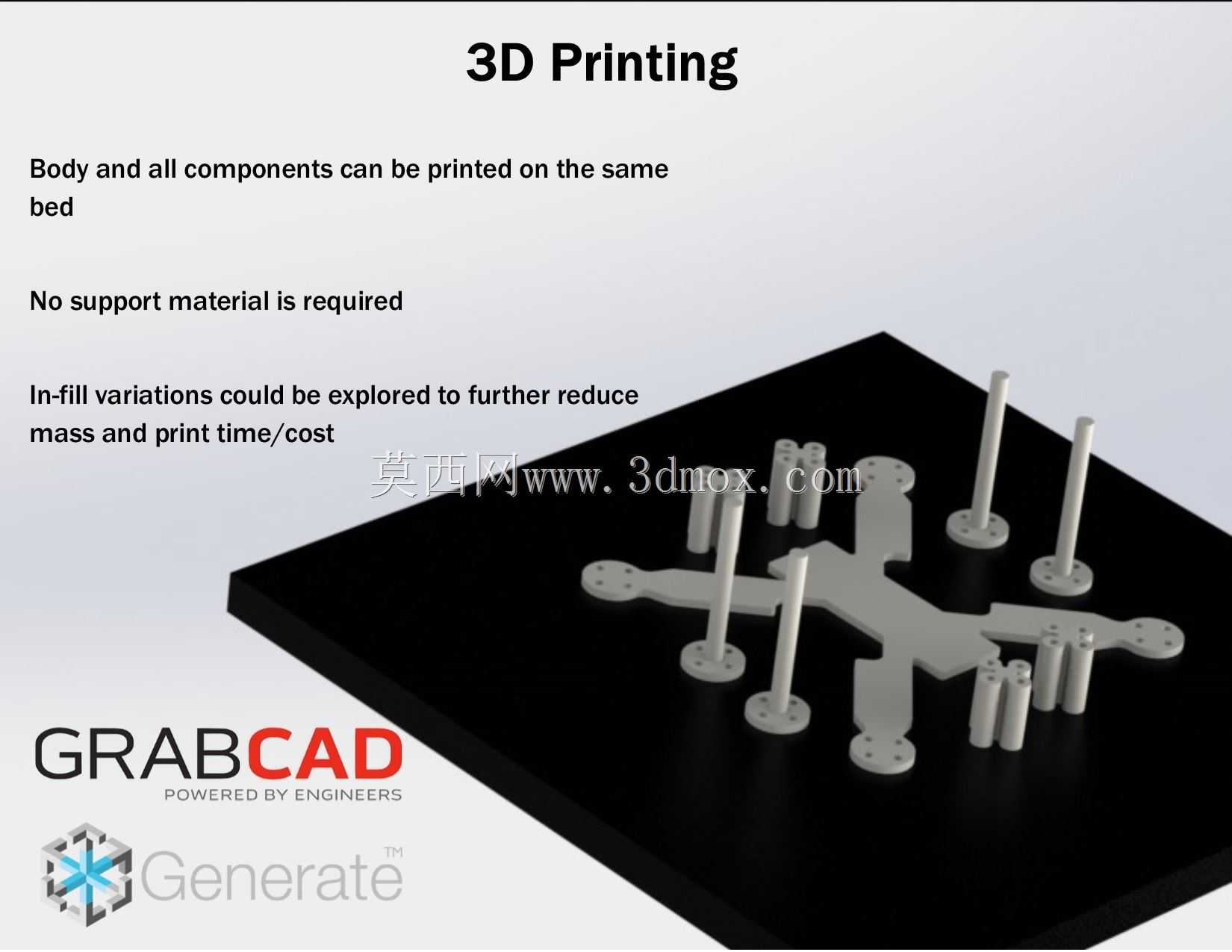

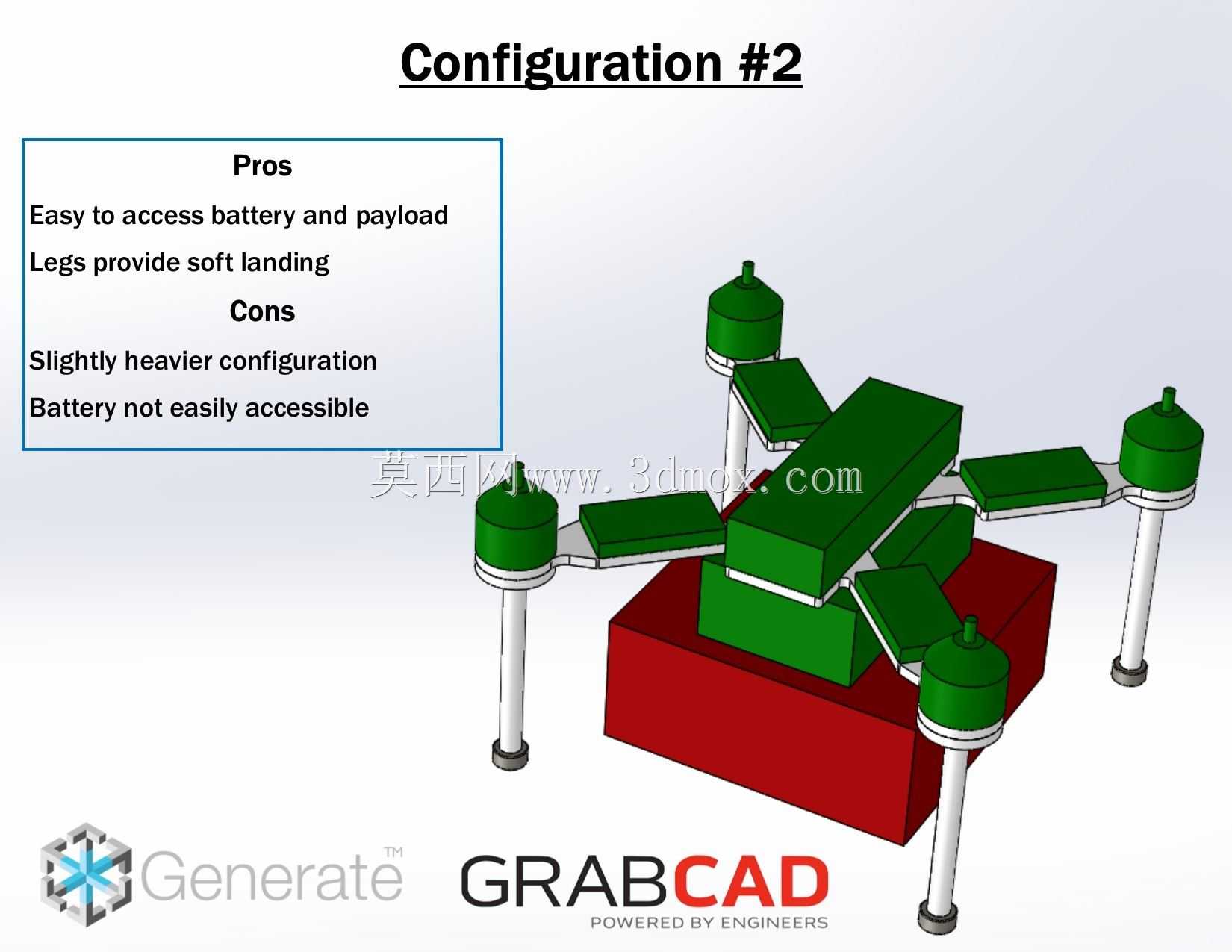

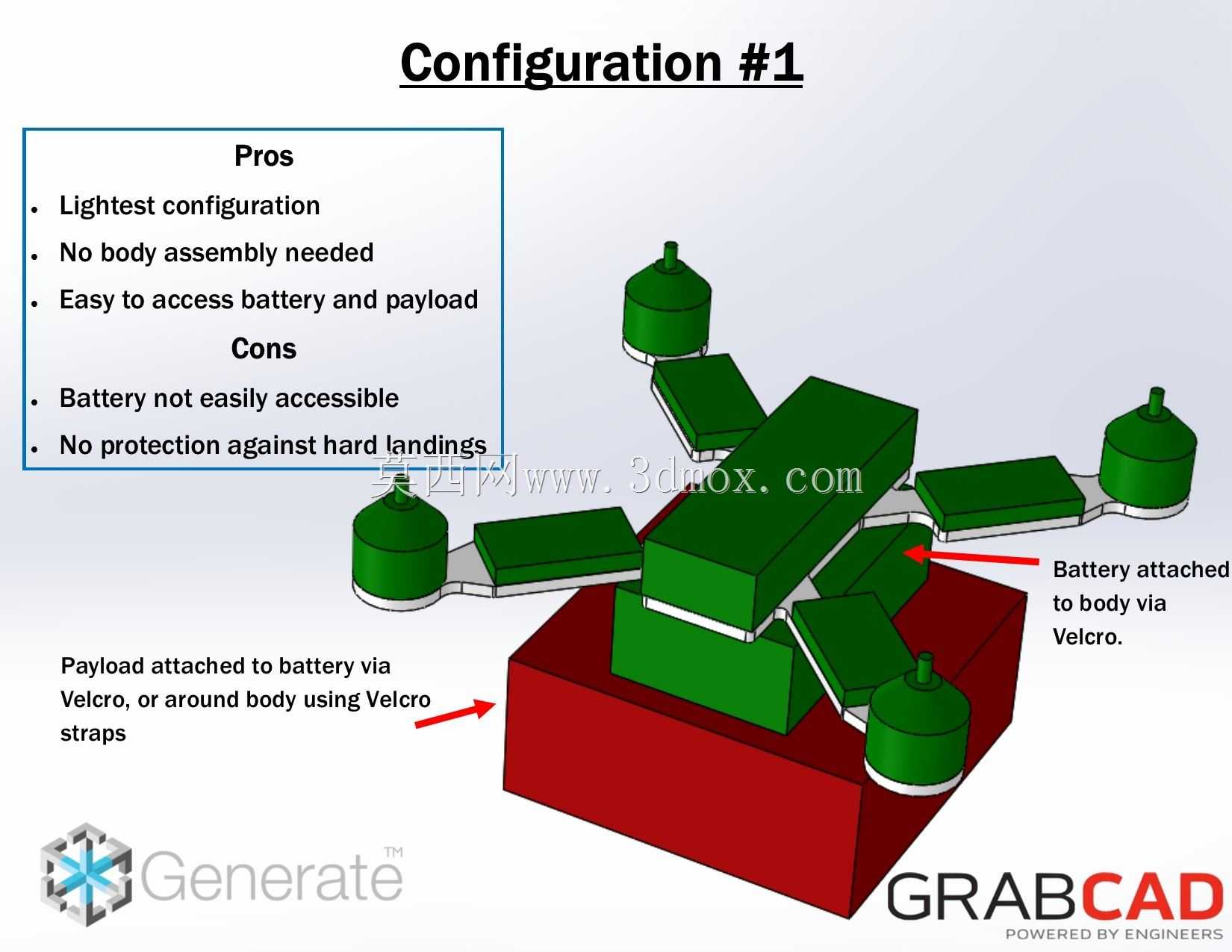

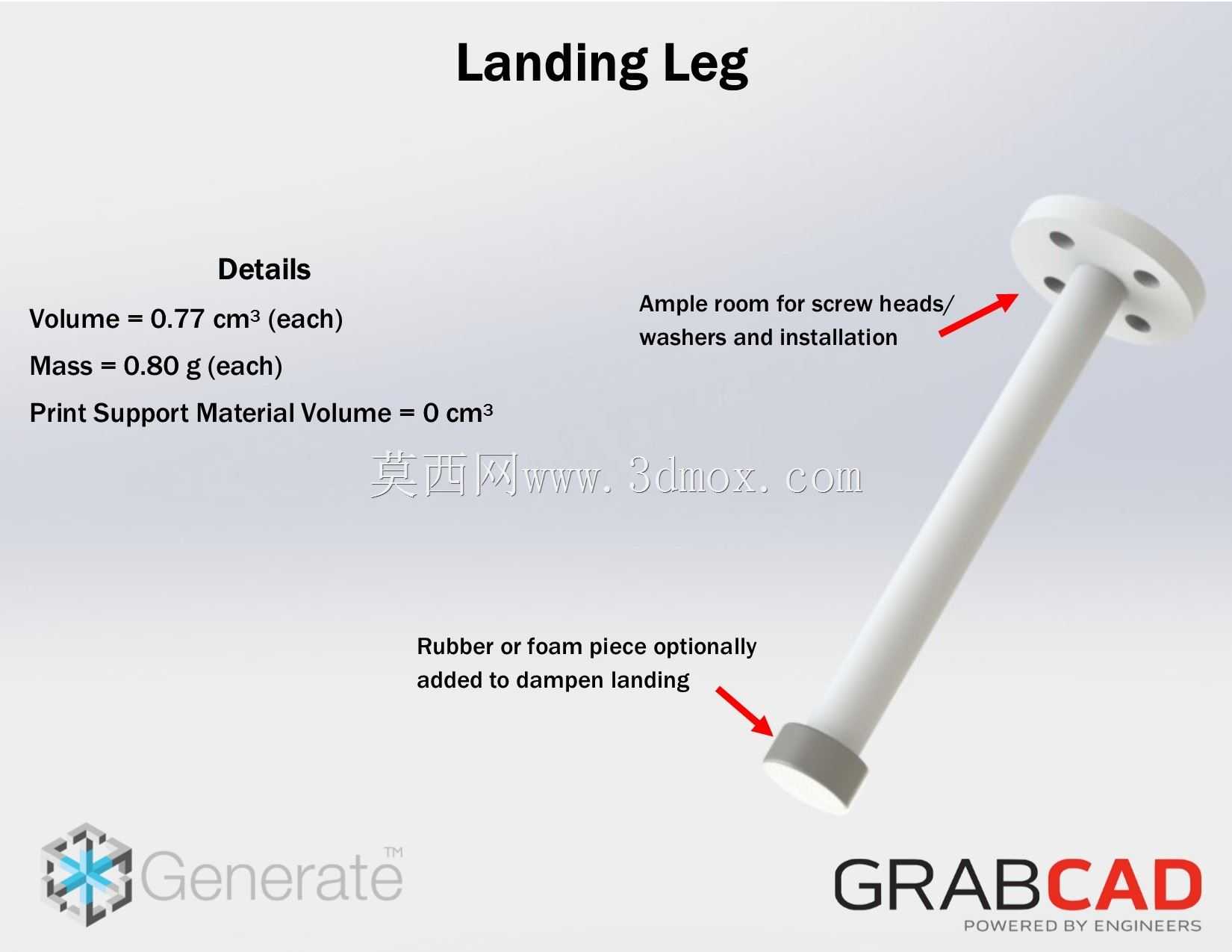

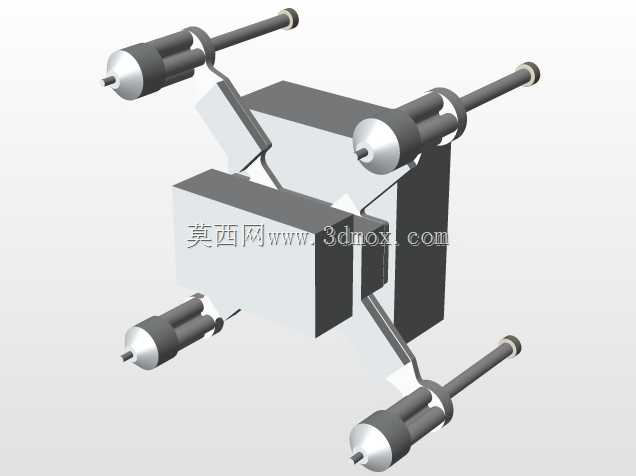

这款四旋翼结构的设计核心围绕极简装配与快速成型需求展开，适配消费级低空航拍、小型作业载荷挂载、高校飞控算法验证等多类应用场景，可作为入门级飞手训练、小型环境监测模块搭载的基础载体，也能通过简单的部件替换适配不同轴距的动力套装，满足不同推力等级的使用需求。设计阶段优先考虑了增材制造的工艺特性，整机机身与核心连接部件可通过一次打印完成成型，全程无需添加支撑结构，打印完成后无需进行打磨、去除支撑等后处理工序，仅需完成电机、飞控、电池等标准件的安装即可完成整机装配，大幅缩短从零件成型到整机调试的周期，降低小批量制作的工艺门槛。结构受力层面，通过拓扑优化确定了机臂与中心舱的连接形态，在保证机臂末端电机安装位刚度的前提下，尽可能去除非受力区域的材料，实现整机结构的轻量化目标，实测机身主体重量控制在较低区间，搭配动力部件后的整机起飞重量留有充足的载荷冗余，可挂载小型摄像头、温湿度采集模块等轻量化作业设备，满足短距离低空作业的载荷需求。安装边界设计上，中心舱预留了标准飞控、电调的安装空间，机臂末端的电机安装位适配主流的小型无刷电机安装孔距，电池仓可根据不同容量的锂聚合物电池调整绑带固定位置，无需额外修改结构即可适配不同容量的动力电源，兼顾续航与整机重量的平衡。机臂采用向外延伸的直臂布局，预留了足够的螺旋桨转动安全间隙，避免桨叶转动过程中与机身结构发生干涉，起落架采用一体化延伸的支腿结构，无需额外安装起落架部件即可保证降落时机身底部载荷设备与地面的安全距离，减少降落冲击对核心电子部件的影响。整体结构没有多余的装饰性设计，所有几何形态均服务于受力需求与装配需求，零件数量控制在最低水平，日常维护时仅需替换损坏的单个机臂或中心舱部件即可，无需更换整机结构，降低后续使用的维护成本。
