镂空球形多向耦合传动构件结构设计

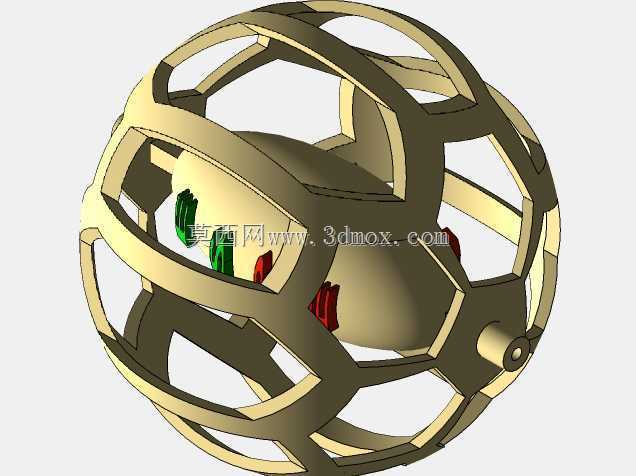

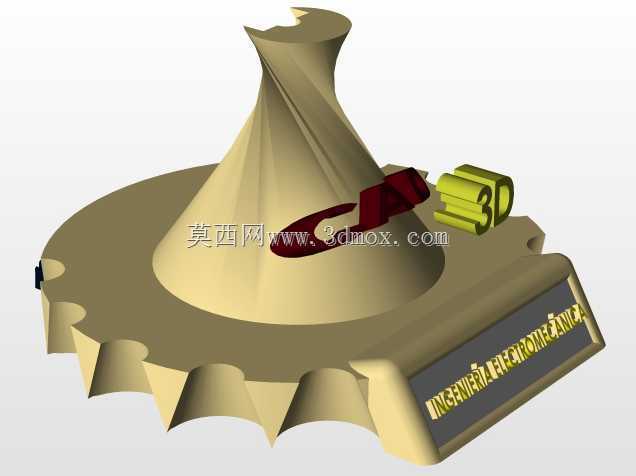

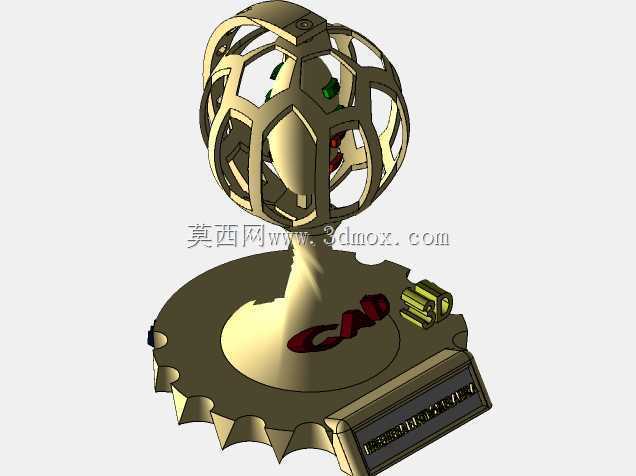

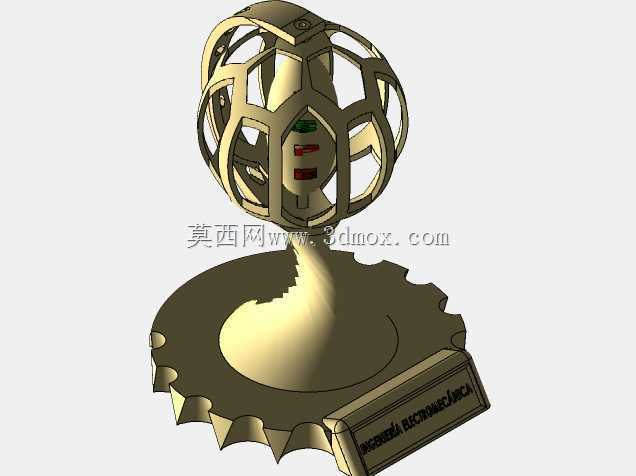

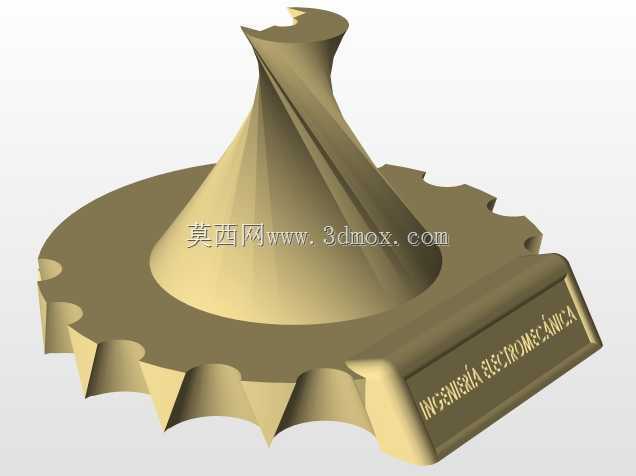

　　该球形镂空构件的设计初衷，是为多自由度空间传动场景提供轻量化的力传递载体，常见于空间并联机构末端、多轴运动实验平台、特种姿态调整装置的核心传动环节，区别于传统实心轴类传动件，其球面镂空结构可在保证整体结构刚度的前提下，大幅降低构件自身转动惯量，适配高速往复姿态调整的工况需求。从结构设计逻辑来看，外层采用等间距交错的环形筋条编织成球面笼式框架，筋条的截面尺寸经过反复校核，在承受径向与切向复合载荷时，筋条交接处的应力集中系数控制在许用范围内，不会出现局部应力超限导致的结构变形；框架内部设置的中心承力体，通过多组径向凸台与外层筋条形成刚性连接，凸台的分布角度经过运动干涉校验，可保证构件在三个正交轴向做±35度角摆动时，

　　相邻结构不会发生运动碰撞。在实际应用场景中，这类构件可替代传统的十字万向节组，实现单构件多自由度的扭矩传递，尤其适合安装空间紧凑、要求传动构件自身重量轻的特种装备领域，比如小型航天器的姿态调整机构、工业检测机器人的腕部传动单元、精密光学设备的角度微调平台，都能见到这类球形耦合构件的应用。设计过程中优先考虑了安装边界的适配性，构件整体为正球形结构，外接球面直径可根据安装腔体的尺寸做等比例缩放，端部设置的同轴安装轴颈，可直接与标准深沟球轴承配合安装，无需额外设计定制转接法兰，降低了整机装配的复杂度；轴颈中心预留的通孔可穿过传感线路或润滑管路，适配集成化设备的布线需求。外层镂空结构除了减重之外，还预留了足够的观察与操作空间，

　　在设备调试阶段，操作人员可直接通过镂空间隙观察内部传动副的啮合状态，也可通过间隙伸入工具完成内部紧固件的微调，无需整体拆解构件，大幅降低了后期维护的时间成本。筋条的排布采用了非对称交错设计，避免了等间距对称结构在特定转动频率下产生共振，经过模态仿真验证，构件的一阶固有频率远高于常规工况下的转动激励频率，不会在运行过程中出现共振异响或结构疲劳损伤。内部中心承力体的曲面采用了流线型过渡设计，可减少构件在高速转动时的空气阻力，同时避免棱角结构在转动过程中剐蹭周边的布线或管路；径向凸台与外层筋条的连接位置设置了圆弧过渡，消除了直角连接带来的应力集中点，提升了构件的交变载荷承受能力。在安装适配方面，构件两端的轴颈采用标准公差配合，

　　可直接适配市面上常规的轴承座安装尺寸，安装时只需保证两端轴颈的同轴度误差在0.02mm以内，即可保证构件转动过程中的平顺性，不会出现卡滞或偏磨现象；构件整体的重量较同尺寸实心球形构件降低62%，转动惯量降低68%，在高速姿态调整工况下，可大幅降低驱动电机的负载，提升设备的响应速度。这类结构在设计时还充分考虑了加工工艺性，外层筋条与内部承力体可采用一体化3D打印成型，也可拆分成分体组件通过精密焊接组装，适配不同批量的生产需求；筋条的厚度均匀，在采用机加工方式制作时，可通过五轴加工中心一次装夹完成大部分曲面的加工，减少装夹次数带来的形位误差。
