滑板式三轮代步骑行装置结构设计

　　这款轮式人力代步装置的结构设计，核心围绕短距离休闲出行、场地内代步的实际场景展开，区别于传统正三轮自行车的布局，采用单前轮搭配双后轮的滑板式承载结构，适配城市短途通勤、园区代步、青少年休闲骑行等多种使用场景，在狭窄通道、人流密集的步行区域也能灵活通行，转弯半径控制在1.2米以内，可完成原地小角度转向操作。从结构受力逻辑来看，整车采用前置转向轮搭配后置承载轮的布局，前轮负责转向与主要驱动力传递，车把与前轮叉腿直接刚性连接，转向传动比设置为1:1，骑行者转动车把的角度直接对应前轮偏转角度，没有多余的传动连杆，减少了转向虚位，操控响应更直接。

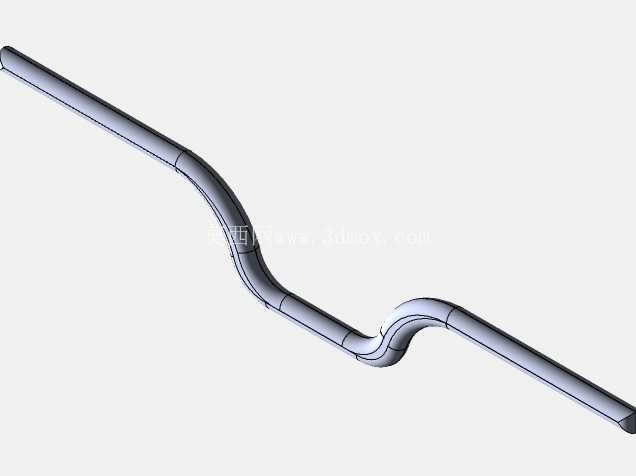

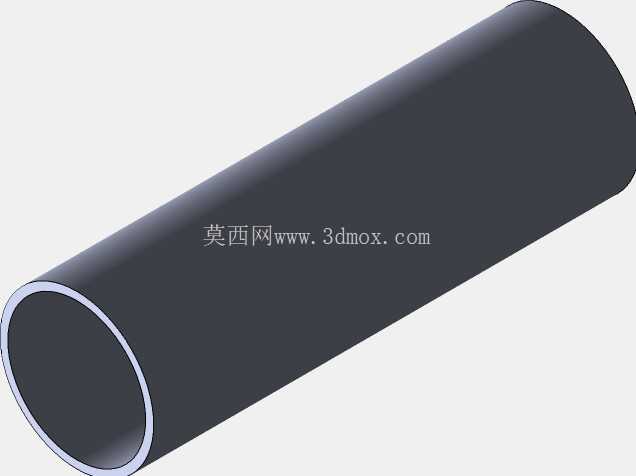

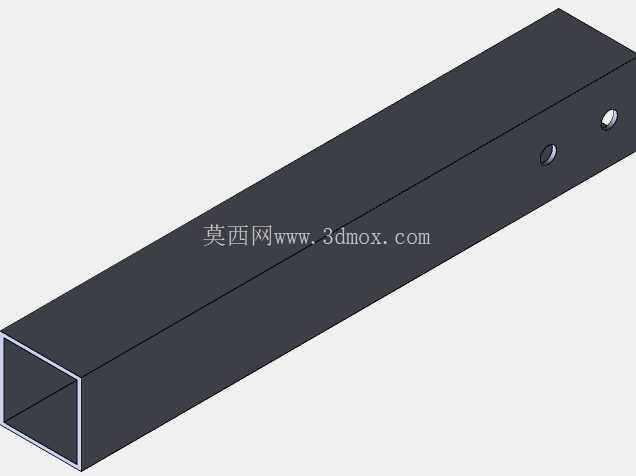

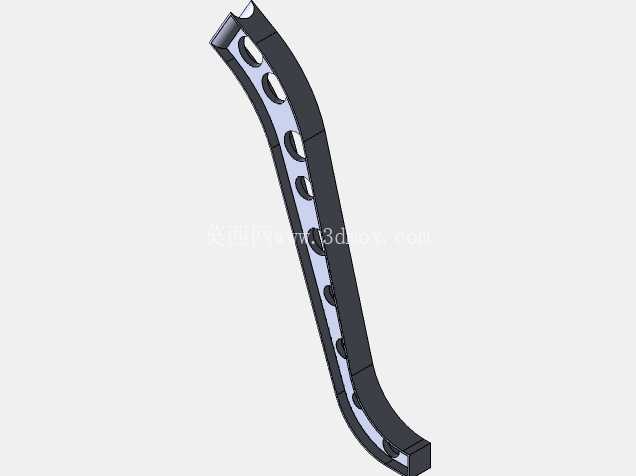

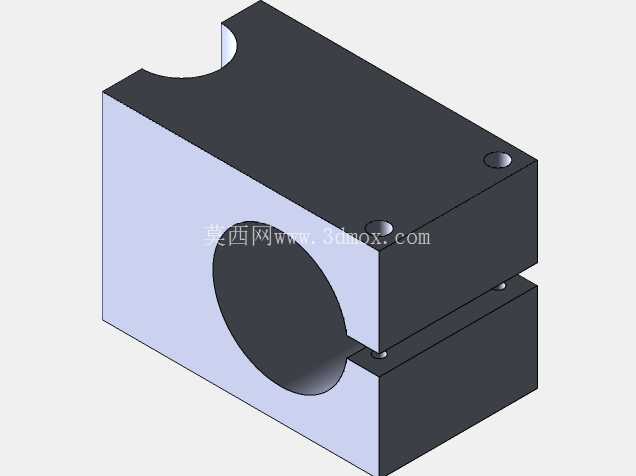

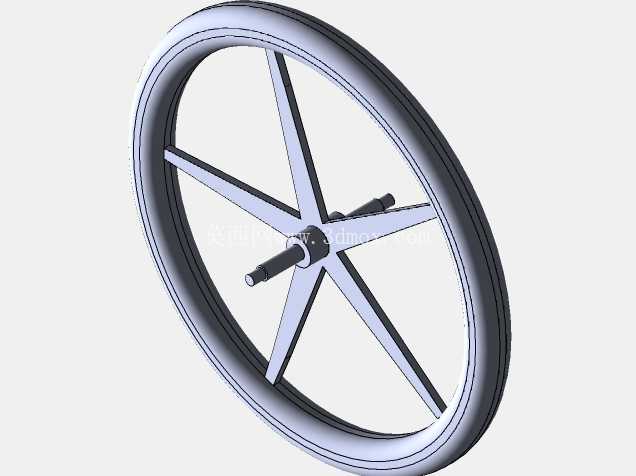

　　前轮采用大直径辐条轮结构，轮径尺寸为300mm，轮缘宽度40mm，相比小直径轮组，在通过铺装路面的小凸起、地砖缝隙时更顺畅，不会出现轮组卡滞的情况，前轮轴与叉腿的连接位置设置了深沟球轴承，转动阻力控制在极低水平，人力驱动时不会有额外的动力损耗。中部的承载主梁采用弯管一体式结构，管材选用壁厚2.5mm的高强度结构钢，整体做了哑光黑色防腐涂层处理，主梁从前轮轴位置向后下方平滑延伸，末端连接后轮安装横梁，主梁上表面设置了一块尺寸为280mm*120mm的磨砂防滑脚踏板，踏板距离地面高度为110mm，骑行者单脚站立在踏板上时，重心高度控制在400mm以内，大幅降低了侧翻风险，即使在高速转弯时，重心偏移带来的侧倾力也能被双后轮的支撑结构抵消。后轮组采用对称布置的两个小直径轮，单轮轮径为100mm，两轮之间的安装间距为320mm，后轮轴直接固定在尾部横梁上，没有设置转向结构，两个后轮均为随动轮，仅负责承载与滚动支撑，轮组内部采用含油轴承，免维护周期可达2000小时以上，适配日常高频次使用需求。车把部分采用一字型直把结构，把横宽度为450mm，与成年人肩部宽度适配，握持位置设置了防滑橡胶把套，把横与叉腿的连接位置采用标准把立夹紧结构，可根据骑行者身高调整把横高度，调整范围在800mm到950mm之间，适配身高140cm到185cm的使用者。

　　整车的安装边界控制十分紧凑，整体长度为1100mm，宽度为350mm，竖直放置时占用的地面面积仅为0.385平方米，相比传统自行车节省60%以上的存放空间，可轻松放入电梯、楼道转角，也能放置在汽车后备箱内携带至户外场地使用。在结构强度校核层面，主梁的最大承重设计值为100kg，在脚踏板中心位置施加100kg静载荷时，主梁的最大形变量为0.8mm，远低于结构钢的弹性形变阈值，不会出现永久变形；前轮轴与后轮轴的抗剪切强度均按照1.5倍安全系数设计，在颠簸路面骑行时，轮轴承受的瞬时冲击载荷不会超出材料许用应力范围。轮组的安装同轴度公差控制在0.1mm以内，保证滚动时不会出现偏摆，减少滚动阻力的同时也能延长轮组轴承的使用寿命。脚踏板表面设置了菱形防滑纹路，即使在雨天鞋底沾水的情况下，也能保证脚部与踏板之间的摩擦力足够，不会出现打滑脱脚的情况。整车没有设置额外的变速、制动复杂结构，依靠骑行者脚蹬地面获得驱动力，脚接触地面即可完成制动，操作逻辑简单，学习成本极低，即使是没有骑行经验的使用者也能在短时间内掌握操控方法。尾部的双后轮布局在直线骑行时能保证行驶稳定性，不会出现传统两轮滑板车低速时容易左右倾倒的问题，在转弯时，内侧后轮可作为支撑点，骑行者通过调整身体重心即可完成顺畅过弯，不会出现侧翻风险。

　　从装配工艺角度来看，整车所有连接位置均采用标准紧固件连接，没有焊接一体式的不可拆卸结构，后期维护更换零部件时，仅需使用常规内六角扳手、开口扳手即可完成拆装，不需要专用工具，轮组、轴承等易损件均采用通用标准件，替换成本极低。整车的重心分布经过反复调整，前轮承载占比为40%，双后轮合计承载占比为60%，在直线滑行时，重量分配均匀，不会出现前轮翘头或者后轮抓地力不足的情况，转向时前轮的抓地力足够，不会出现侧滑。轮缘部分采用高弹性耐磨橡胶材质，邵氏硬度为65A，在铺装路面滚动时的噪音低于40分贝，不会对周边环境造成噪音干扰，同时橡胶材质的抓地力表现优异，在干燥的柏油路面、水泥路面、瓷砖路面上都能提供足够的摩擦力，制动距离可控制在0.5米以内。
