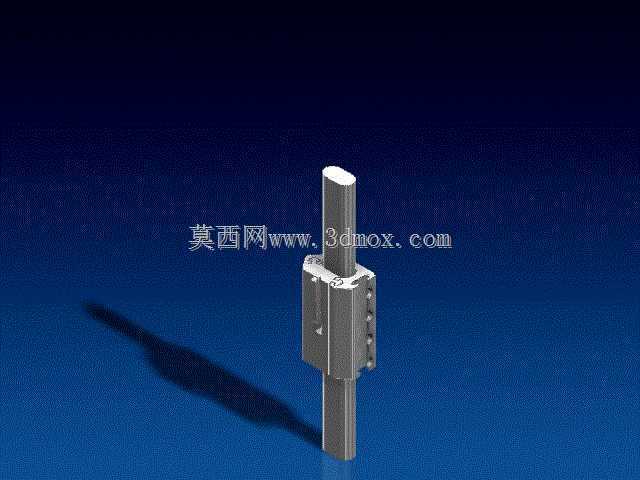

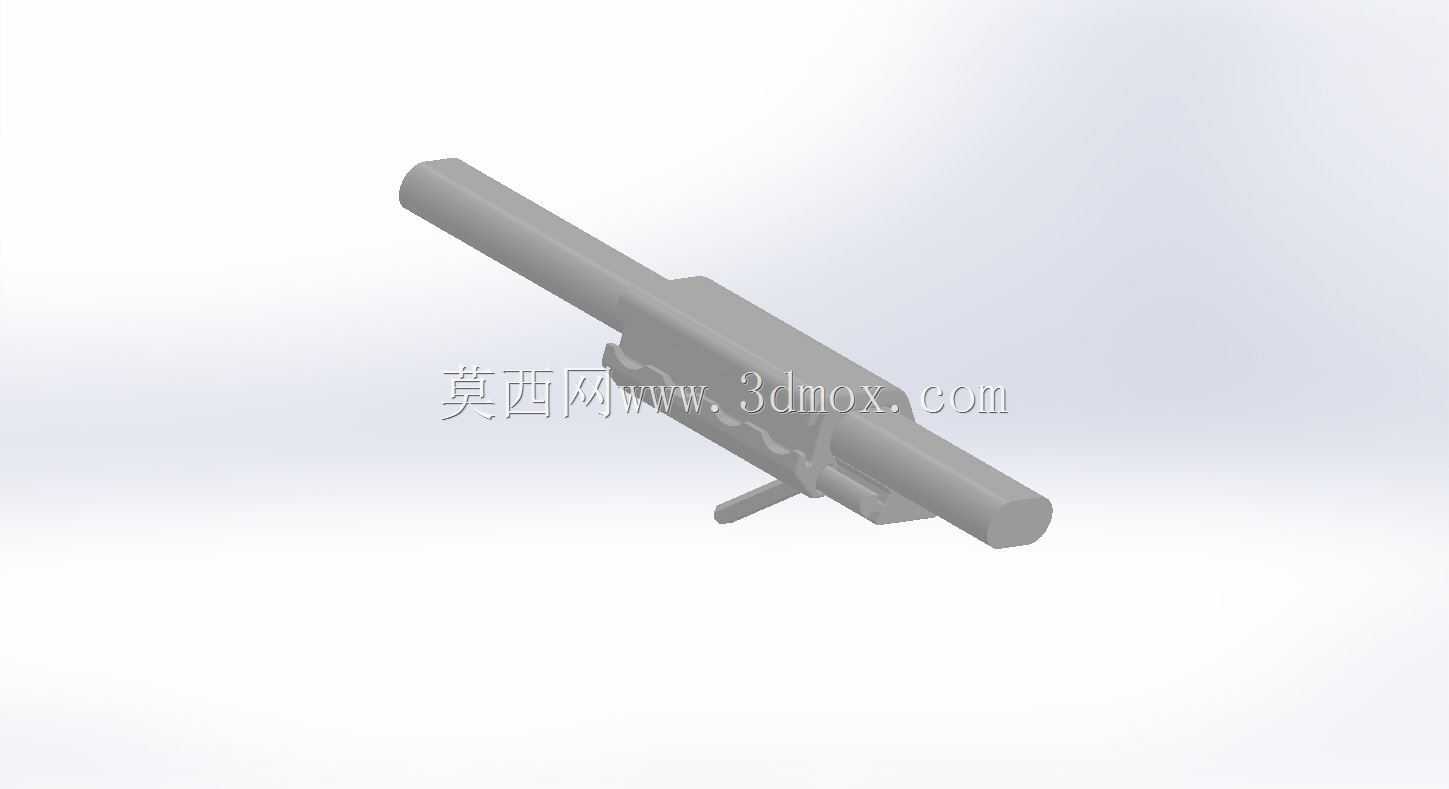

在电力设备配套工装、小型零部件装夹工位的实际应用场景中,这类带可更换凸轮结构的杆状夹紧件,主要解决长期使用后凸轮工作面磨损导致夹紧力不足、配合间隙超差的现场问题,区别于传统一体式夹紧杆的不可修复缺陷,该结构将凸轮作用段设计为可拆分替换的独立部件,无需整体更换杆身即可恢复装夹精度,大幅降低工装备件的库存成本与更换停机时长。从实际使用场景来看,这类夹紧件常应用于小型电子元器件引脚压合、变压器硅钢片叠装定位、线束端子压接工位的侧向夹紧环节,杆身作为主要的传力载体,两端圆柱段为安装导向面,可直接穿入设备安装座的对应光孔内,安装时无需额外加工复杂定位槽,仅需在杆身对应位置预留径向限位销孔,即可完成轴向与周向的位置固定,
适配多数现有小型工装的安装孔位,无需对原有设备基座做大规模改造。设计思路上,整体杆身采用等直径圆柱主体结构,中间凸起的安装座用于承载可更换凸轮块,凸轮块与杆身采用滑配式连接结构,配合面设置小尺寸防转凸台,避免夹紧动作过程中凸轮块发生周向窜动,当凸轮工作面因长期反复挤压出现磨损凹陷、导致夹紧行程不足时,仅需松开端部的限位挡片,将磨损的凸轮块沿杆身轴向滑出,更换尺寸适配的新凸轮块即可,甚至可根据实际装夹工件的厚度变化,更换不同升程的凸轮块,实现同一杆身适配多种装夹间隙的使用需求,无需针对不同工件重新制作整根夹紧杆。从外形尺寸与安装边界来看,杆身主体为等径圆杆,整体轴向长度适配常规小型工装的安装跨距,两端圆柱段的直径公差取h7级,
可与安装座的H7级光孔形成间隙配合,保证杆身滑动顺畅无卡滞,中间凸轮安装座的径向凸起尺寸控制在合理范围内,避免动作过程中与周边的送料机构、定位块发生运动干涉,凸轮块的工作曲面采用渐开线轮廓设计,保证夹紧过程中压力角始终处于合理区间,操作时施加较小的扳动力即可获得足够的夹紧力,同时具备可靠的自锁性能,避免受设备振动影响出现松脱问题。实际工况验证中,该结构的夹紧力传递路径清晰,外力通过杆身端部的扳动段输入,经凸轮块的曲面转换为垂直于工件表面的压紧力,可更换凸轮块采用耐磨合金钢材质制作,表面做淬火硬化处理,耐磨性能远优于一体式杆身的普通材质,长期使用后仅更换易损的凸轮块即可,杆身主体可长期重复使用,相比传统一体式夹紧杆,
备件成本可降低六成以上,同时更换凸轮块的操作仅需数十秒即可完成,远快于整体更换杆身的拆装调试时长,尤其适合多品种小批量的生产工位,可通过快速更换不同升程的凸轮块,快速适配不同厚度工件的装夹需求,减少工装切换的辅助时间。结构细节上,凸轮块与杆身的滑动配合面设置有储油槽,可填充少量润滑脂,减少长期滑动过程中的磨损,杆身端部设置有环形卡槽,用于安装卡簧限位,避免杆身从安装座中脱出,同时不影响杆身的转动与小幅轴向滑动动作,凸轮块的侧面设置有小尺寸拨杆,方便操作人员手动扳动实现夹紧与松开动作,拨杆的长度经过优化,既保证操作时的力臂足够,又不会因过长导致与周边部件发生碰撞。在电力变压器叠装工位的实际应用中,该夹紧件可用于硅钢片叠装过程中的侧向定位夹紧,避免叠片过程中出现层间错位,当长期使用后凸轮面磨损导致夹紧力不足时,现场操作人员无需等待备件加工,直接更换备用凸轮块即可快速恢复生产,有效减少设备停机等待时间,同时可根据不同叠厚的铁芯产品,更换对应升程的凸轮块,无需整批更换夹紧杆,大幅提升了工装的通用适配性。
- 全部评论(0)
- 模板大小: 6.55 MB
- 售价:5金币
- 下载次数: 29
- 系统要求: STEP / IGES,Rendering,STL,Other
- 软件分类: 通用机械零部件
