头戴式防护面罩弧形支撑框架结构设计

　　这款弧形支撑框架是头戴式防护面罩的核心承载部件，主要作用是为面罩面屏提供稳定的支撑力，同时将面屏的重量均匀分散到佩戴者的头部两侧，避免长时间佩戴产生局部压痕或佩戴滑脱问题。在实际工业防护场景中，这类框架常配套防飞溅面屏使用，覆盖焊接作业、金属切削打磨、化工试剂操作、粉尘环境作业等多个场景，需要同时兼顾佩戴舒适度、结构强度以及与不同规格面屏的适配性。

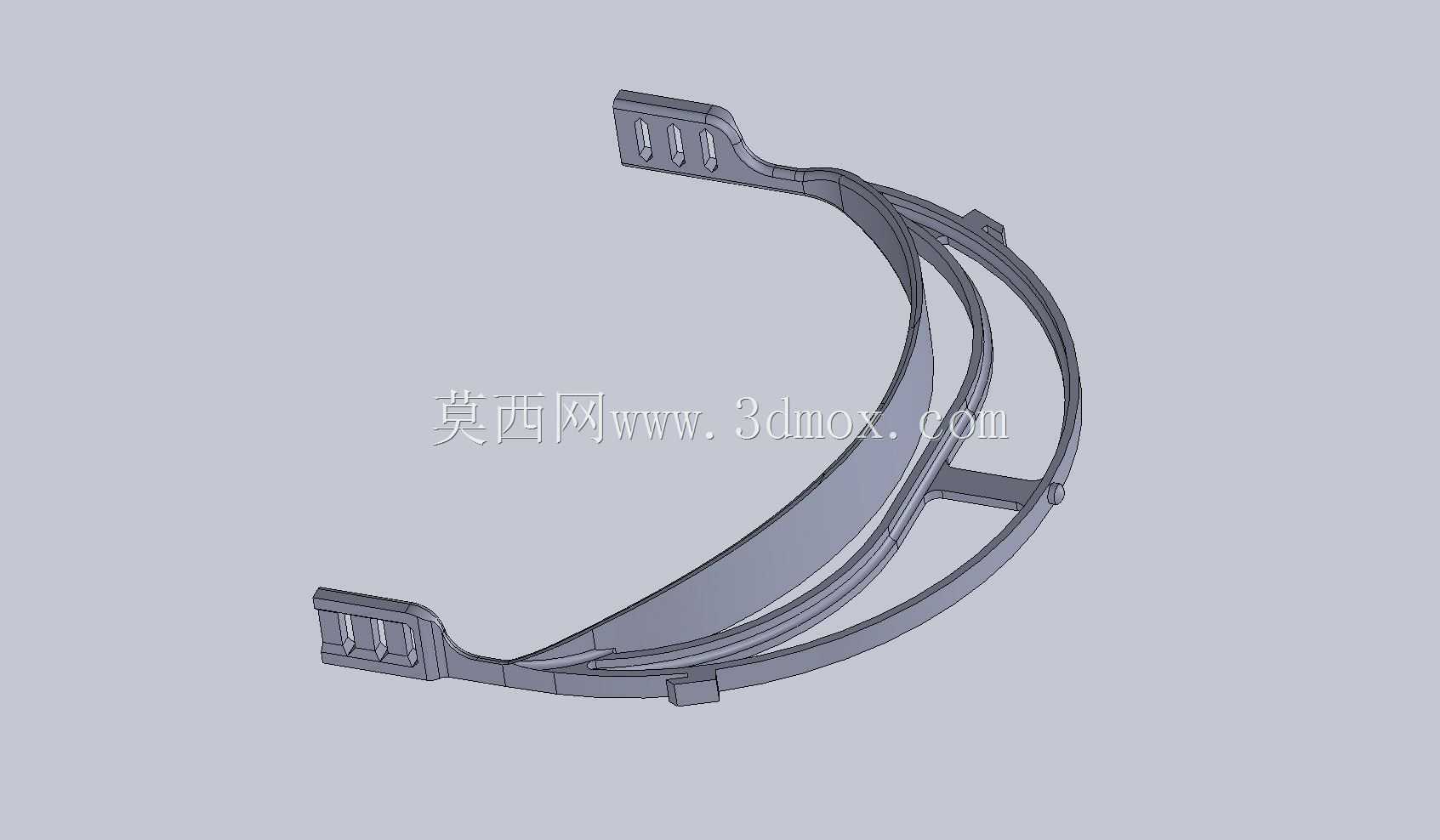

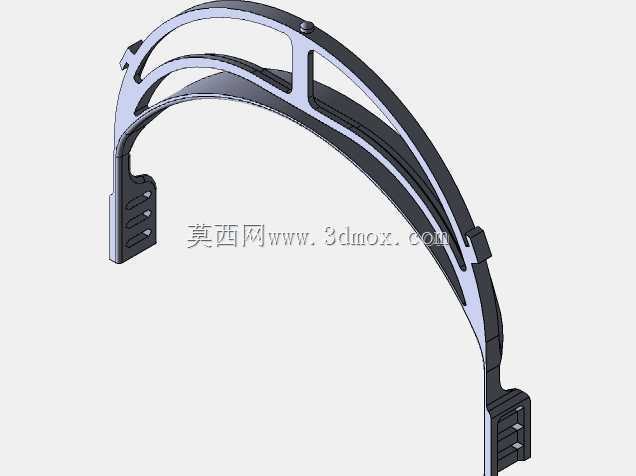

　　从结构设计逻辑来看，整体采用双层弧形梁的镂空结构，并非实心整弧设计，这种设计首先是为了在保证结构刚性的前提下尽可能降低部件自重，毕竟头戴类防护配件的自重直接决定长时间佩戴的疲劳度，双层弧形梁的走向完全贴合人体头围的上半部分曲率，佩戴时弧梁与头部轮廓的贴合间隙控制在3mm以内，不会出现局部凸起硌头的问题。框架两侧的延伸臂是核心的连接受力部位，末端设置了多道平行的卡槽结构，卡槽的间距与面屏安装座的卡舌尺寸完全匹配，安装时不需要额外的紧固件，直接将面屏安装座的卡舌对准卡槽推入即可完成锁定，同时卡槽的多档位设计可以适配不同厚度的面屏安装座，也能支持面屏上下翻转角度的档位调节，满足作业时需要掀起面屏临时沟通、观察近距离工件的需求。

　　框架顶部设置的小型定位凸台，是用于配套头戴绑带的固定座，绑带穿过凸台下方的限位槽后不会出现左右滑移的问题，保证佩戴时框架的受力中心始终与头部中心重合，不会因为作业中的低头、转头动作出现框架偏移。在结构强度校核上，双层弧梁之间的连接筋采用了变厚度设计，靠近两侧延伸臂的位置筋厚更大，因为这部分是整个框架的受力集中区，佩戴时面屏的重量、绑带的拉紧力都会传递到这个位置，加厚的连接筋可以避免反复受力后出现应力断裂；而弧梁中段的筋厚适当减薄，既可以降低自重，也能保留适当的弹性，适配不同头围尺寸的佩戴者，头围偏大的使用者佩戴时弧梁会产生微小的弹性形变，不会出现硬邦邦卡头的问题。

　　考虑到增材制造的工艺特性，整个框架的结构设计完全适配FDM3D打印的生产要求，没有大角度的悬空结构，打印时不需要添加大量支撑，打印完成后去除支撑的工作量极小，不会因为支撑残留影响安装面的平整度。20%的填充率设置是经过反复验证的参数，这个填充率下框架的刚性完全可以承载常规PC面屏的重量，即使受到轻微的外力碰撞也不会出现断裂，同时打印耗时和材料消耗都控制在合理范围内；0.13mm的层厚设置可以保证卡槽、定位凸台这些配合部位的尺寸精度，不会因为层纹过大导致卡接松动或者装配不到位的问题。

　　从安装边界来看，框架两侧延伸臂的内开档尺寸适配绝大多数成年人的头宽范围，末端卡槽的深度经过设计，安装面屏后，面屏与佩戴者面部之间预留了足够的空间，不会压迫佩戴者的口鼻，也能兼容佩戴近视眼镜、防护口罩的使用场景，不会出现框架压到眼镜腿导致佩戴不适的问题。弧梁的曲率设计避开了头顶的敏感受压区域，佩戴时受力点分布在头两侧的颞骨位置，这个位置的承重耐受度更高，长时间佩戴也不会出现明显的压痛感。框架的所有棱边都做了R1.5的圆角处理，没有尖锐的边角，不会在佩戴或者调整位置时划伤皮肤或者勾扯头发、工作帽。

　　在实际作业使用中，这款框架的镂空结构还有额外的实用价值，作业环境中的空气可以通过镂空区域流通，避免面屏与面部之间的空间因为呼吸产生雾气积聚，影响作业视线。两侧延伸臂的外侧做了防滑的纹理处理，佩戴者调整面屏角度或者调整框架位置时，手指接触到这个位置不会打滑，可以精准调整到合适的佩戴位置。整个框架没有复杂的装配零件，本身是一体化的结构，不存在小零件脱落丢失的问题，日常使用后的清洁消毒也很方便，可以直接用酒精擦拭表面，不会因为结构缝隙残留污渍或者消毒液体。
