FRC竞赛用轮式多功能作业机器人结构

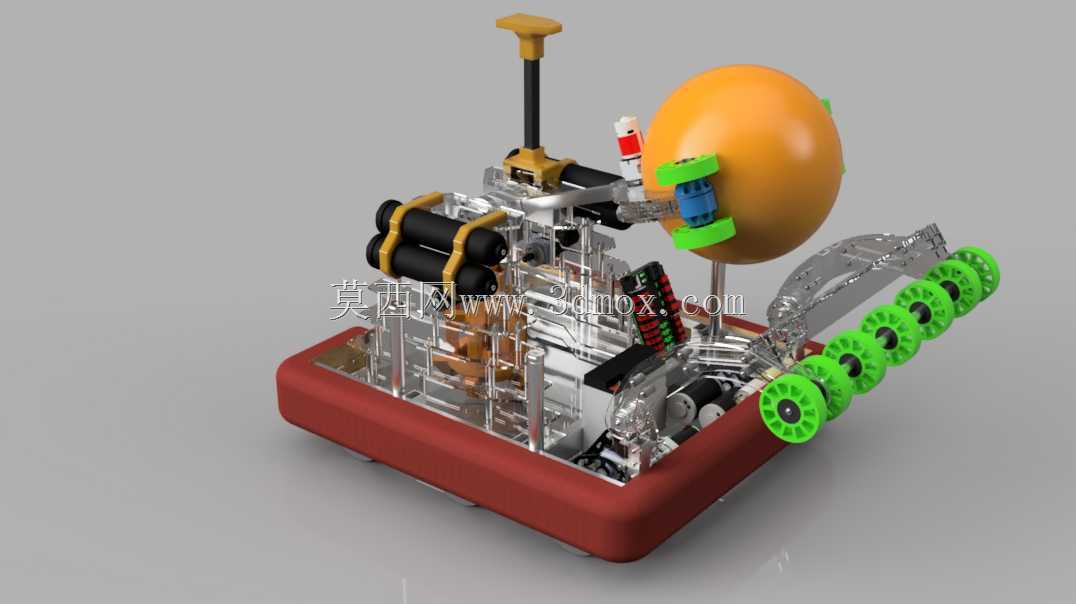

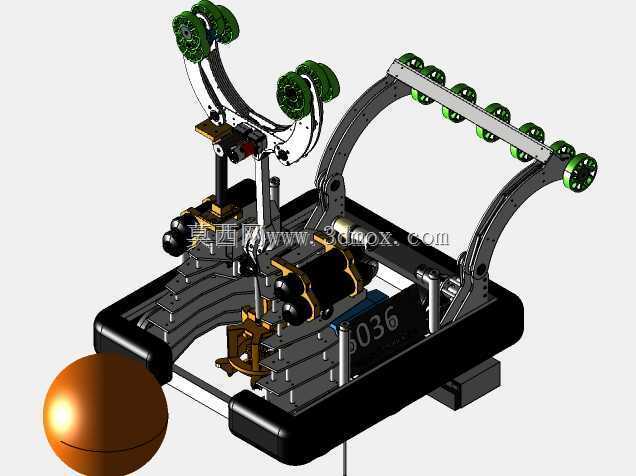

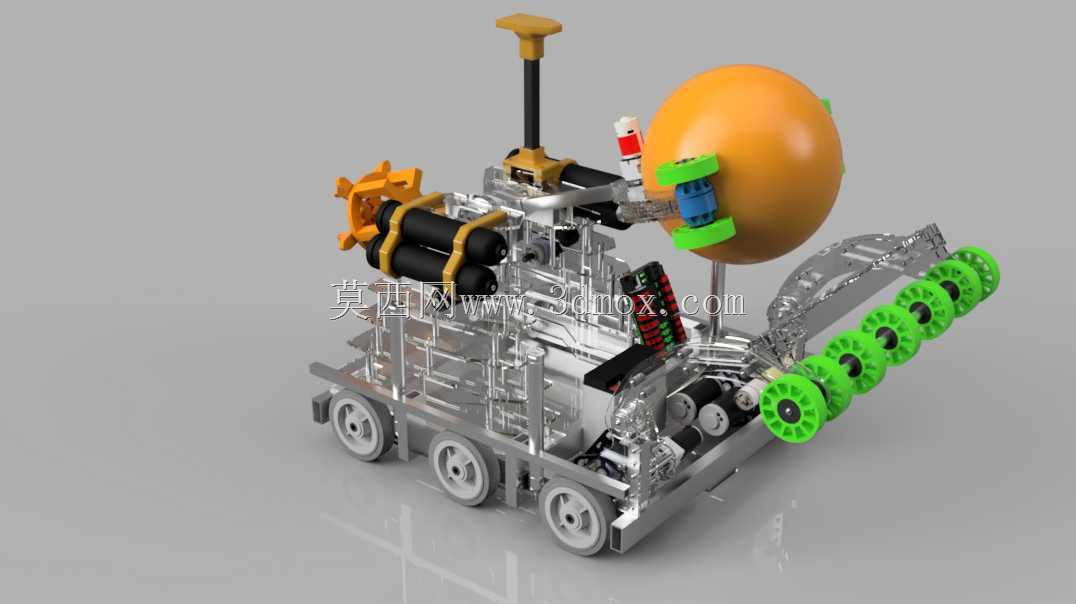

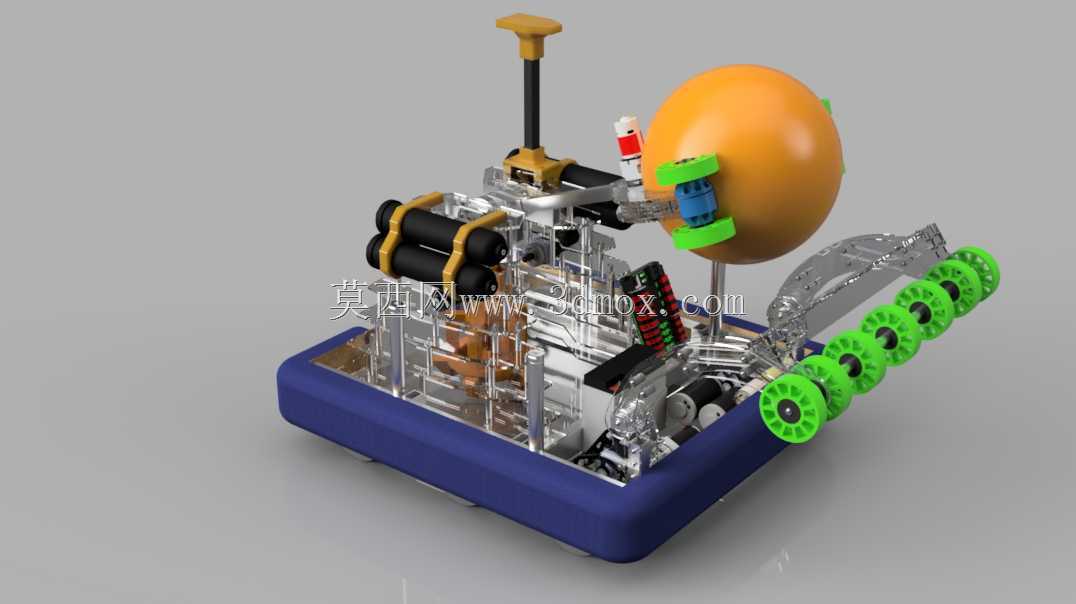

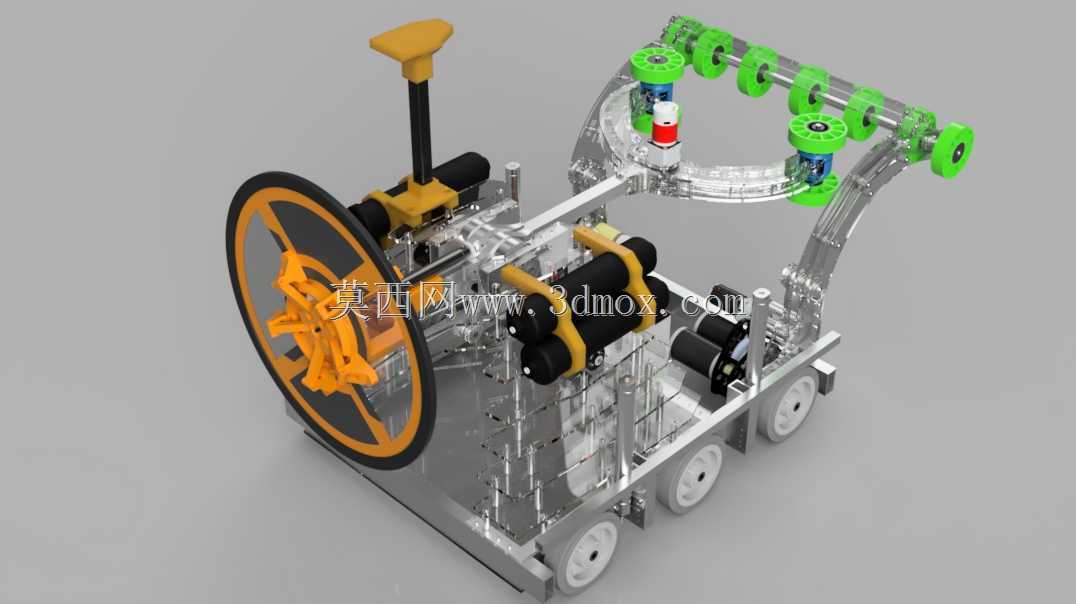

　　该轮式作业机器人面向青少年机器人竞技赛事场景开发，核心适配赛事规则下的场地移动、物料拾取、目标投放、障碍规避等核心作业需求，整体采用分层式框架布局，底部为移动行走单元，中部为动力与传动集成区，上部搭载可调节作业执行机构，各模块间通过标准紧固件连接，预留充足的调试与改装空间，适配赛事过程中的快速调整需求。行走单元采用多轮布局，单侧配置大直径驱动轮搭配多组辅助从动轮，大直径驱动轮采用镂空辐条结构，外层包覆高摩擦系数橡胶轮缘，可在赛事场地的平整硬质地面、轻度起伏坡面、拼接式场地垫等多种路面条件下保持足够抓地力，避免急加速、急转向过程中出现打滑失稳；辅助从动轮采用低阻尼转动结构，分布于底盘前后端与侧部，可在机器人发生侧倾、

　　越障时提供辅助支撑，避免整机倾覆，底盘离地间隙经过反复校核，既保证足够的越障高度通过场地内的凸起障碍与门槛结构，又控制整机重心高度，提升高速移动过程中的稳定性。中部动力集成区将驱动电机、传动组件、控制元件集中布置于底盘框架的中心区域，采用对称式重量分配设计，将大重量部件尽可能贴近底盘安装平面，降低整机重心高度，减少转向时的侧倾幅度；传动路径采用短距离直连搭配同步带传动的组合形式，减少传动环节的动力损耗，保证动力输出的响应速度，电机安装座采用可调节式结构，可通过调整安装座张紧同步带，无需额外设计张紧轮结构，简化整体传动链路，降低故障点。上部作业执行机构采用多自由度可调设计，弧形主臂采用透明聚碳酸酯板材加工成型，

　　既保证足够的结构强度支撑末端执行组件，又可直观观察内部传动链路的运行状态，便于调试过程中快速排查卡滞、传动错位等问题；主臂上搭载多组滚轮式拾取组件，滚轮采用高弹性耐磨材质，通过滚轮的相对转动实现对柱状、球状赛事物料的夹持与输送，滚轮间距可根据物料尺寸快速调整，适配不同规格的作业对象；主臂侧部设置的立式操纵杆结构，可在手动控制模式下为操作人员提供直观的姿态参照，也可搭载辅助传感器用于检测周边障碍物距离。整机框架采用标准铝型材搭配定制加工件组合搭建，铝型材的槽道结构可实现各组件的快速拆装与位置调整，无需在框架上额外打孔即可完成传感器、线路、辅助组件的固定，大幅缩短装配与调试周期；所有转动副位置均配置带密封结构的轴承，

　　可抵御赛事场地内的灰尘、纤维碎屑侵入，减少转动过程中的卡滞风险，轴承座采用分体式设计，可快速更换磨损轴承，无需拆解整个机构。线路布置沿铝型材槽道走线，采用线卡固定，所有外露接头均做防松脱处理，避免机器人在高速移动、碰撞过程中出现线路脱落导致的功能失效；整机的安装边界经过严格控制，所有外伸组件均在赛事规则限定的尺寸范围内，初始状态下无超出尺寸边界的结构，作业过程中执行机构的伸展范围也经过限位设计，避免出现违规超界问题。末端执行组件的滚轮驱动采用独立电机控制，可根据作业需求调整滚轮转速与转向，实现物料的拾取、输送、释放动作的精准控制，主臂的俯仰角度通过连杆机构与驱动电机连接，可在设定角度范围内平稳调整，保证物料拾取与投放的位置精度；底盘侧部设置的防撞结构采用弹性材质制作，可在发生碰撞时吸收冲击能量，减少碰撞对内部框架与元件的损伤，防撞结构为可拆卸式设计，发生损坏后可快速更换。
