96*96*120规格电力变压器工业防护外壳

　　做电力配套结构设计快十二年，经手的变压器防护壳体少说也有上百款，这款9696120尺寸的方形外壳，是中小功率电力变压器配套里适配性极强的一款结构件。先从安装边界说起，长宽高三个方向的净尺寸严格控制在96毫米、96毫米、120毫米，这个尺寸不是凭空定的，是匹配目前市面上主流的100VA到300VA区间干式电力变压器的安装孔位来做的，安装时不需要额外给周边预留过多冗余空间，侧边距离柜体安装梁只要留出8毫米的走线间隙就足够，不会和柜内的母线排、二次接线端子产生干涉，在紧凑型低压配电柜体里排布时，能最大化利用柜内的立体安装空间，不会出现尺寸卡壳装不进去的问题。

　　从实际应用场景来看，这类外壳主要用在工业控制柜内部的电力变压器防护、小型分布式配电模块的外封装、楼宇配电层的末端变压单元防护，还有部分工业设备内置的电源变压模块防护上。很多车间里的工控设备运行环境多粉尘、偶尔有切削液飞溅，还有的现场运维人员检修时容易误碰到带电的变压器绕组，这个外壳的封闭结构刚好能把变压器的铁芯、绕组部分完全包覆在内，只在预设的接线位置预留开口，既可以阻挡粉尘、少量飞溅的液体落到绕组上降低绝缘性能，也能避免运维人员误触带电部位引发安全问题，同时还能对变压器本体形成物理防护，防止安装、运维过程中工具磕碰损坏绕组绝缘层。

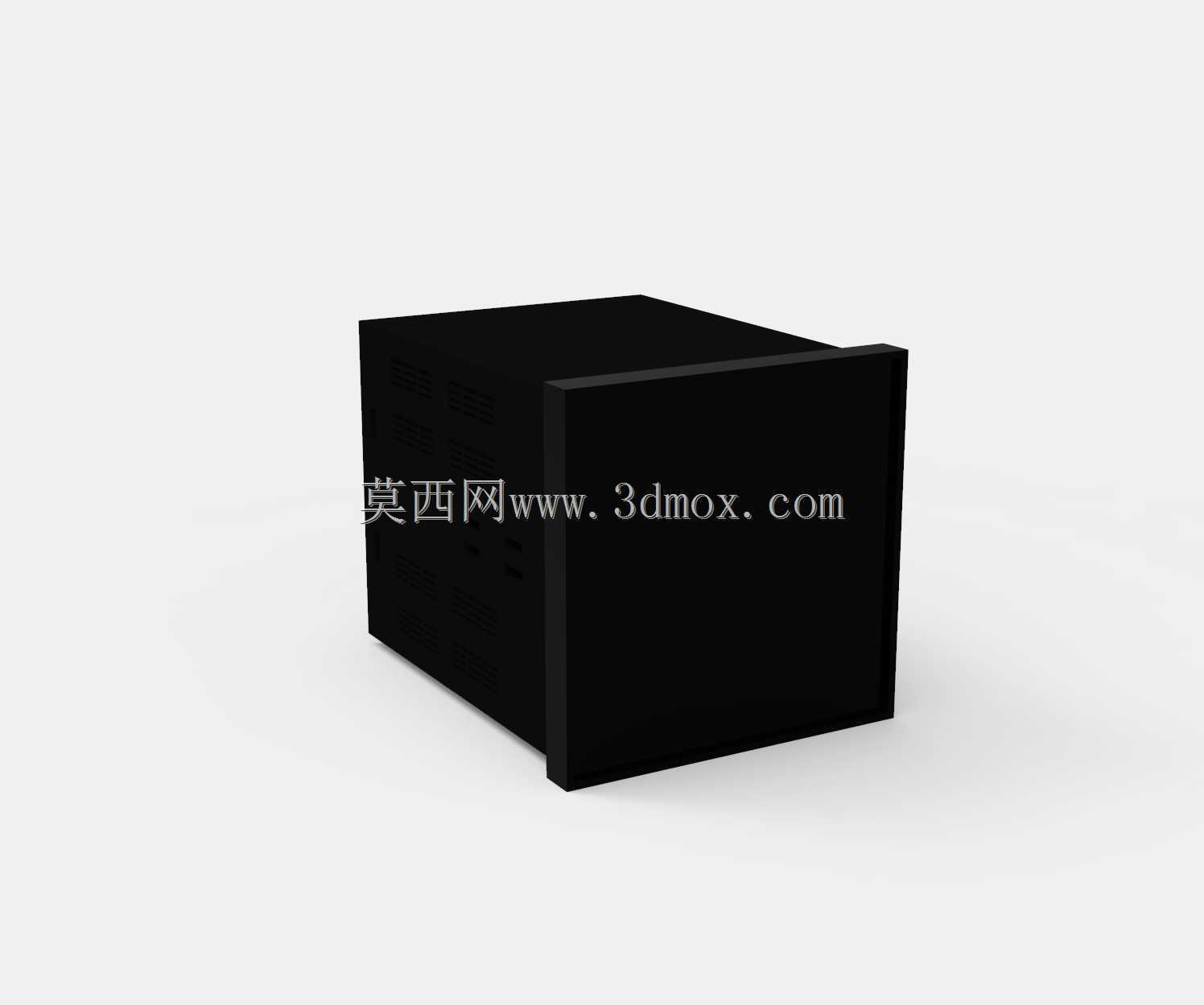

　　说到设计思路，这款外壳采用的是直边方形结构，没有做多余的曲面造型，不是做不出来曲面，是工业场景里方形结构的安装适配性、空间利用率远高于异形结构。壳体的壁厚做了均匀等厚设计，在保证结构强度的前提下尽可能控制整体重量，不会给安装梁带来额外的承重负担。壳体的拼接位置做了止口结构，不是简单的平面对接，装配后拼接缝隙均匀，不会出现错位、缝隙过大的问题，既可以提升整体的结构刚性，也能更好地阻挡粉尘从拼接缝隙进入壳体内部。壳体表面做了哑光黑色处理，不是为了好看，是工业柜内很多元器件都是深色系，哑光表面不会产生反光，运维人员巡检柜内设备时不会因为壳体反光晃眼看不清接线标识，同时黑色的表面耐脏，车间里落上粉尘之后不会显得特别脏污，减少不必要的清洁维护工作量。

　　从功能特性上来说，这款壳体除了基础的物理防护、绝缘隔离作用之外，还兼顾了散热的需求，很多人觉得封闭外壳会影响变压器散热，其实在设计时已经在壳体的非接线侧预留了对应的散热通槽位置，既不会破坏壳体的整体防护能力，也能让变压器工作时产生的热量通过空气对流散出去，不会因为热量积存在壳体内部导致变压器温升过高，影响使用寿命。另外壳体的安装固定位做了内嵌式的设计，固定螺丝安装之后螺丝头不会突出壳体表面，排布相邻元器件的时候不会因为突出的螺丝头产生干涉，相邻的壳体可以紧贴排布，进一步节省安装空间。接线位置的预留开口做了翻边处理，不会有锋利的毛边，施工人员穿线的时候不会刮破线缆的绝缘层，避免出现线路短路的隐患。

　　实际选型的时候要注意，这款外壳的内部容纳空间刚好匹配对应功率段的变压器本体，不需要额外在内部加固定结构，变压器本体可以直接通过壳体底部的固定孔位锁附，装配工序非常简单，车间装配的时候不需要做额外的打孔、裁切加工，拿到手就可以直接组装，能有效减少装配工时。很多做小型配电设备的厂家之前用的是定制的钣金外壳，开模成本高，小批量生产的时候单价居高不下，这种标准化尺寸的外壳适配性强，批量生产的成本更低，而且结构一致性更好，不会出现钣金加工常见的折弯角度偏差、孔位错位的问题，装配后的成品整齐度更高。另外这款外壳的材质选用的是具备一定绝缘性能的工程材质，就算内部变压器出现轻微的漏电情况，外壳表面也不会带电，进一步提升了设备使用的安全系数，就算是在湿度相对较高的地下配电间、车间潮湿区域使用，也不会因为外壳凝露引发导电问题。
