96*96*160规格电力设备用ABS黑色防护外壳

　　在低压配电、工业控制机柜的嵌入式安装场景中，这类尺寸为9696160的ABS黑色外壳是电力变送、信号采集类装置的核心承载结构件，日常多配套在电力变压器配套的监测模块、小型信号变送单元上，嵌入安装在标准机柜的面板开孔位，为内部的电路板、接线端子、显示交互元件提供物理防护与安装基准。从实际使用场景来看，这类外壳需要适配机柜面板的嵌入式安装要求，前端面与机柜面板齐平，壳体主体深入机柜内部，因此外形尺寸的公差控制直接决定安装适配性，96mm的正方形前端面刚好匹配工业领域通用的96型面板开孔标准，160mm的纵深长度可以兼容常规厚度的PCB板安装、接线端子排布预留空间，不会因为纵深过长挤占机柜内部的走线空间，

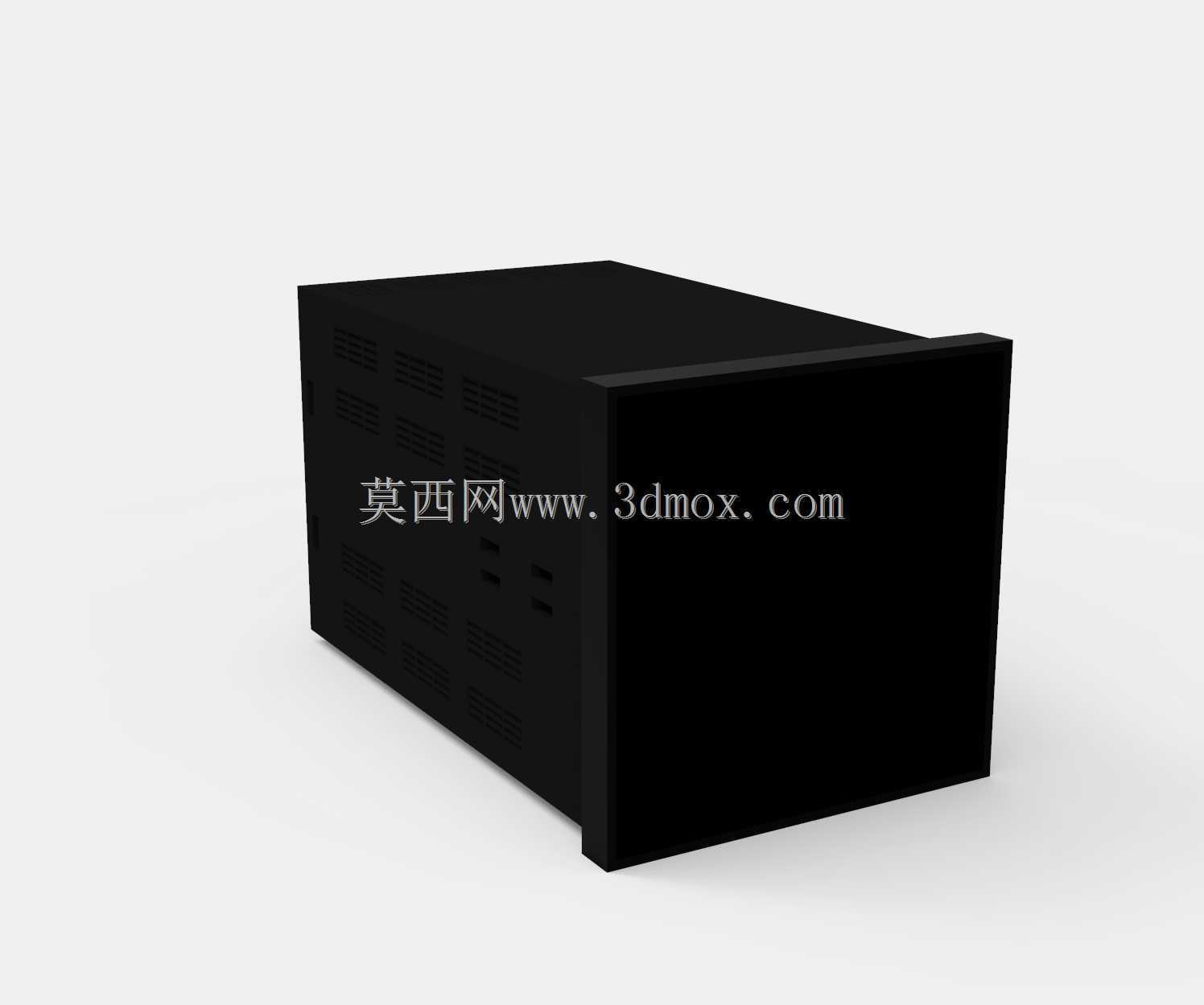

　　也不会因为纵深过浅导致内部元件无法合理排布。设计这类外壳的时候，首先要考虑ABS材料的成型特性，壳体壁厚保持均匀，避免注塑过程中出现缩痕、填充不足的问题，同时在壳体侧面预留散热格栅结构，就是图中壳体侧面的阵列开槽，这些开槽的位置要对应内部功率元件的发热区域，保证设备长时间运行时的热量可以自然散出，同时开槽的宽度要控制在安全范围内，避免外部的金属碎屑、灰尘大量进入壳体内部造成电路短路。壳体的前端面做了平整的无边框设计，安装后可以和机柜面板保持贴合，没有突出的棱角，既符合工业设备的外观要求，也能避免积灰，前端面板区域可以根据实际需求开孔，安装数码显示屏、操作按键、状态指示灯，或者直接粘贴标识铭牌。壳体的内部设计有对应的卡扣柱与螺丝柱，

　　不需要额外做结构改装，就可以直接固定标准尺寸的PCB电路板，四角的安装位可以适配自攻螺丝固定，也可以设计卡扣结构实现无螺丝快拆，方便后期设备的维护与元件更换。从安装边界来看，这类外壳的安装开孔尺寸需要比前端面尺寸小1-2mm，依靠前端面的边沿实现限位，壳体深入机柜内部的部分不需要额外的固定支撑，依靠面板的卡合就可以实现稳定固定，160mm的纵深要求机柜内部对应安装位后方至少预留20mm的走线空间，方便接线操作与后期维护。在实际的设备选型中，这类ABS外壳需要满足基础的绝缘防护要求，ABS材料本身具备良好的电气绝缘性能，可以避免内部电路与机柜金属壳体接触造成漏电风险，黑色的外壳材质可以耐日常的轻微划痕与污渍，

　　在工业车间的多尘环境下也能保持外观整洁，不需要频繁清洁。外壳的边角做了小圆弧过渡处理，避免安装过程中划伤操作人员的手部，也能减少应力集中，提升壳体的抗冲击性能，在设备运输、安装过程中遇到轻微碰撞不会出现开裂破损。不同于金属材质的外壳，ABS材质的外壳重量更轻，不会给机柜面板造成额外的承重负担，同时加工成本更低，适合批量配套在量产的电力监测、变送类设备上，不需要额外做表面喷涂处理，原材料本身的黑色就可以满足外观要求，减少了加工工序。在结构设计过程中，还要考虑壳体的合模线位置，将合模线设计在壳体的侧面非外观面，避免合模线出现在前端面板区域影响外观，同时在壳体的后端预留接线开孔位，可以适配格兰头或者橡胶护线圈，方便进出线的固定与防护，避免线缆被壳体开孔的锐边划伤绝缘层。这类外壳的结构通用性很强，除了配套电力变压器相关的监测模块，也可以用在工业温控器、小型信号隔离器、电量采集模块等同类嵌入式安装的工业电子设备上，只要是符合96型面板安装尺寸的装置，都可以通过调整内部的固定柱位置适配不同的电路板布局，不需要重新开模制作外壳，大幅降低了小批量设备开发的结构成本。在三维建模过程中，需要重点关注壳体的壁厚均匀性、安装柱的位置精度、散热槽的尺寸一致性，同时要预留注塑成型的拔模斜度，保证壳体可以顺利脱模，不会出现卡模、拉伤的问题，所有的棱角位置都要做圆角处理，既符合注塑工艺要求，也能提升壳体的结构强度。
