双缸往复式压缩机构造三维设计

　　这套双缸往复式压缩机构造模型，完整还原了小型风冷往复压缩机的核心传动与做功结构，在小型气动供气、便携气源设备、低压气动系统配套场景中应用广泛，常见于汽修门店小型供气、家装气动工具配套、实验台低压气源供给等工况，这类结构的压缩机依靠活塞往复运动完成气缸容积变化，实现气体的吸入、压缩与排出，相比单缸结构，双缸对称布置的形式能大幅降低曲轴运转的动不平衡量，减少整机运行振动，提升输出气压的稳定性。

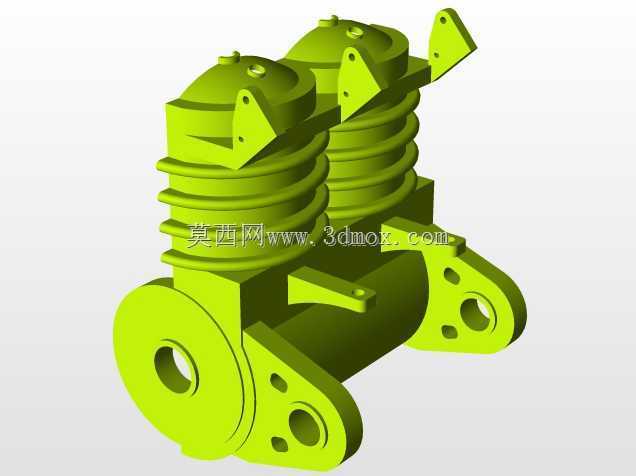

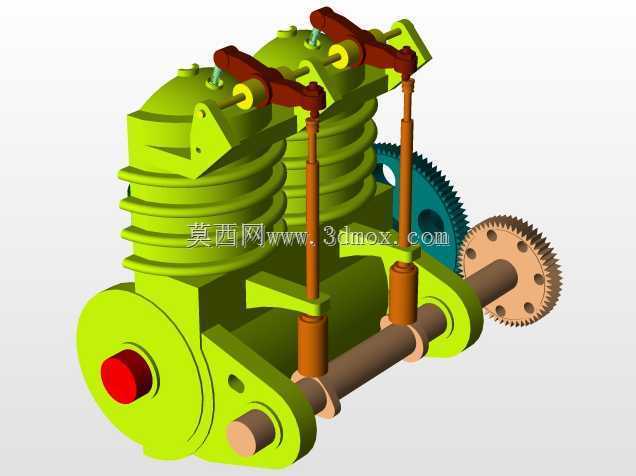

　　从结构设计逻辑来看，模型采用并列双缸竖直布置方案，两个缸体的散热鳍片采用等间距环形结构，鳍片厚度与间距经过散热效率核算，在保证缸体结构强度的前提下，最大化增加与空气的接触面积，适配风冷散热需求，无需额外配置水冷回路即可满足连续运转的散热要求，缸体顶部集成了进排气阀组的安装位，对应模型上的红色阀组压块结构，阀组采用舌簧阀结构设计，启闭响应速度快，适配小型压缩机高转速运转的工况需求。

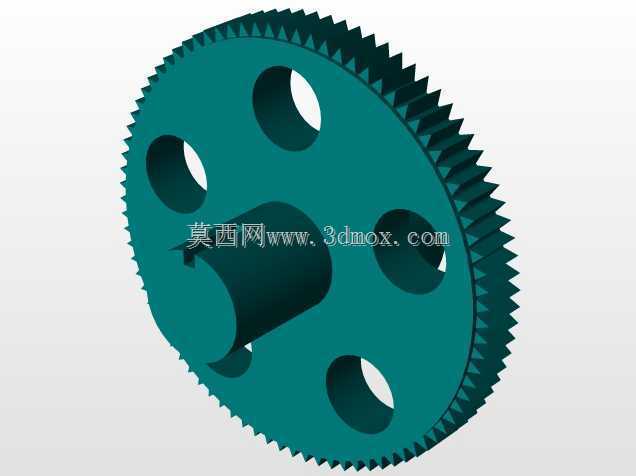

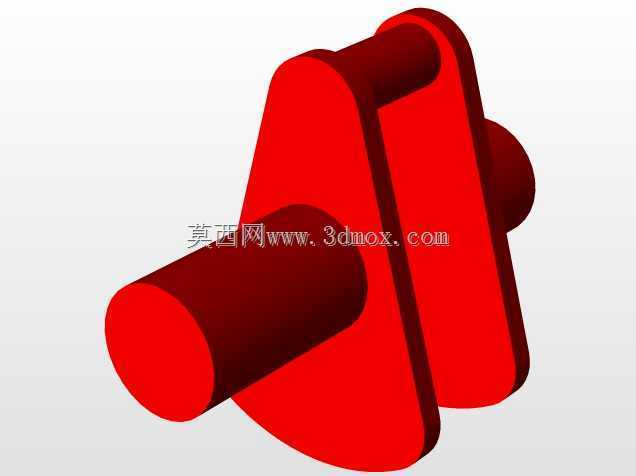

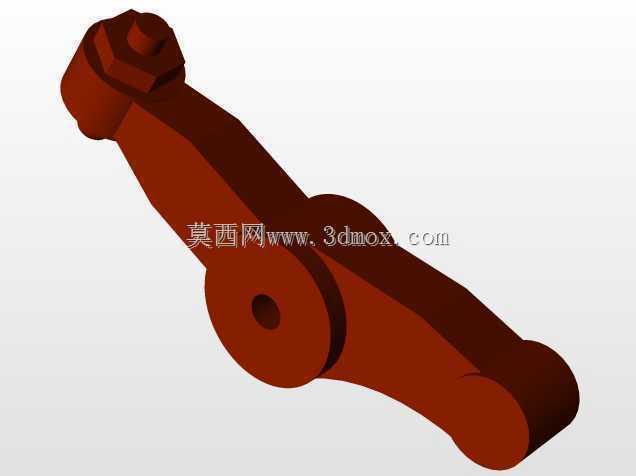

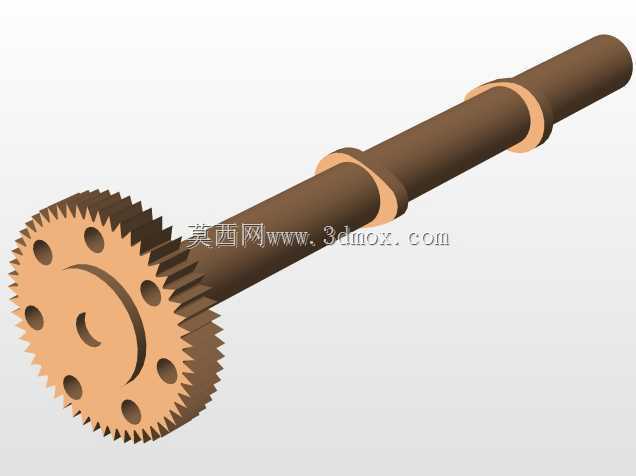

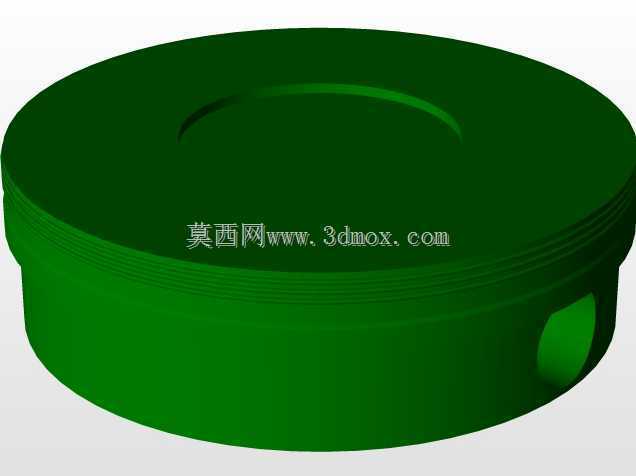

　　传动系统部分，曲轴采用偏心轴结构，两个曲柄销相位差180度，保证两个活塞交替完成做功行程，曲轴输入端集成了大直径传动齿轮，可与电机输出端的小齿轮啮合完成减速增扭，齿轮采用直齿圆柱齿轮结构，齿形参数按传动比匹配设计，啮合侧隙控制在合理范围，既保证传动平稳性，又避免热胀导致的卡滞问题；连杆采用分体式大头结构，便于与曲轴曲柄销装配，小头通过活塞销与活塞连接，活塞上预留了活塞环的安装槽位，保证气缸内的密封性能，避免压缩过程中气体泄漏。

　　安装边界方面，整机底部的安装基座采用一体化铸造型腔结构，基座上预留了四个对称布置的安装固定孔，孔位间距适配通用小型压缩机的安装支架尺寸，曲轴输出端的轴伸长度与直径符合通用带轮、齿轮的安装尺寸规范，可直接适配标准传动件选型；缸体顶部的阀组接口尺寸匹配常规小型压缩机的进排气软管接头规格，无需额外定制转接件即可完成气路连接。整机外形轮廓在设计时充分考虑了便携性需求，整体宽度控制在双缸外径加传动齿轮厚度的合理范围，高度方向从基座安装面到阀组顶端的尺寸适配常规小型设备的安装舱位空间，不会出现安装干涉问题。

　　在细节设计上，两个缸体之间的加强筋结构既提升了缸体连接的刚性，避免运转过程中缸体产生共振，又作为气流导流结构，引导冷却气流顺着散热鳍片间隙流动，提升散热效率；曲轴两端的轴承安装位采用台阶式定位结构，保证轴承装配的同轴度，减少曲轴运转的径向跳动；活塞连杆组的运动行程经过严格校核，活塞运动到上止点时与缸盖之间保留合理的余隙容积，既避免撞缸风险，又保证压缩效率处于最优区间。这类双缸往复结构的压缩机，相比斜盘式、转子式压缩机，结构简单可靠，维修维护成本低，对加工精度的要求更适配通用机械加工工艺，在中小流量低压供气场景中具备极高的性价比，模型完整还原了所有核心运动部件的装配关系，可直接用于结构原理演示、装配工艺模拟、非标改型设计的参考基础，设计过程中所有配合尺寸均按机械设计手册的公差要求预留装配间隙，运动部件之间不存在干涉问题，可直接导入仿真软件完成运动学仿真，验证曲轴动平衡、活塞运动速度、加速度等参数的合理性。
