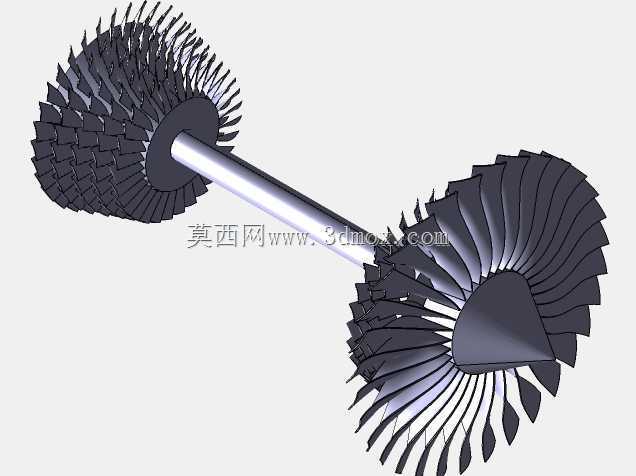

燃气轮机用低速压气机转子结构三维模型

　　在燃气轮机、航空喷气发动机的整机气动布局中，低速压气机段承担着进气道来流的第一级增压任务，是整台动力设备进气压缩流程的起始核心部件，其气动效率直接决定整机的热循环效率与输出功率裕度。该模型还原的是双级轴流式低速压气机转子总成，包含前后两级叶轮与贯通式主轴结构，完全匹配小涵道比燃气轮机、地面分布式燃气发电透平的低压压气机段设计参数。从实际工况适配来看，这类低速压气机的工作转速通常在每分钟数千转区间，来流马赫数低于0.6，主要作用是对进气道导入的常温常压空气进行第一阶段的动能提升与压力抬升，将气流预压缩后输送至后续高压压气机段，避免高压级直接接触低速大流量来流时出现喘振边界收窄、工作稳定性下降的问题。在结构设计层面，

　　模型完整呈现了两级叶轮的叶片排布逻辑：首级叶轮采用大弦长、小安装角的宽弦叶片设计，叶片沿轮盘周向均匀错列排布，叶根采用燕尾型榫头与轮盘榫槽配合，能够承受高速旋转下的离心载荷与气流交变冲击力，同时兼顾大流量进气工况下的通流能力；次级叶轮的叶片弦长略短、安装角更大，适配首级压缩后气流密度升高、流速变化的来流条件，两级叶轮之间通过等直径主轴实现刚性连接，主轴轴颈位置预留了轴承安装配合面，可直接匹配深沟球轴承或角接触轴承的装配尺寸，满足转子支撑的同轴度要求。从安装边界来看，该转子总成的轴向尺寸以主轴两端轴颈的定位端面为基准，径向最大轮廓为两级叶轮的叶尖直径，装配时需要保证叶尖与机匣内壁之间留有均匀的径向间隙，

　　间隙值通常控制在叶尖直径的千分之二到千分之五区间，既避免旋转状态下叶片热胀、振动形变刮蹭机匣，又能减少叶尖漏气损失，提升压气机段的容积效率。在气动设计思路上，该低速压气机的叶片型线采用了亚音速层流翼型设计，叶型从根部到顶部存在连续的扭角变化，适配不同半径位置的圆周速度差异，保证沿叶高方向的气流攻角处于最优区间，减少气流分离带来的流动损失；轮盘的辐板位置采用了等强度锥面结构，在保证离心载荷下结构强度裕度的前提下，尽可能降低轮盘自身重量，减少转子的转动惯量，提升动力响应速度。在实际应用场景中，这类双级低速压气机转子不仅可用于航空喷气发动机的低压压气机段，也可经过参数适配后应用于地面燃气发电轮机、微型燃气轮机、工业增压透平设备中，

　　作为前端进气增压单元使用。建模过程中严格遵循了透平机械转子的设计规范，所有叶片的型面曲率、轮盘的倒角过渡、主轴的轴肩定位尺寸都符合实际加工装配的工艺要求，叶片与轮盘的连接位置预留了榫头装配的配合公差，主轴上的键槽、定位轴肩结构都做了还原，可直接用于后续的有限元强度校核、转子动力学仿真、气动流场模拟等工程分析场景，也可作为透平机械设计教学、结构方案评审的直观展示载体。需要注意的是，这类低速压气机转子在整机装配时，需要做严格的动平衡校正，在轮盘的平衡环位置预留去重区域，将转子的剩余不平衡量控制在G2.5精度等级以内，避免高速旋转时出现过大的振动载荷，影响轴承使用寿命与整机运行稳定性；叶片的表面粗糙度需要达到Ra1.6以下，减少气流与壁面的摩擦损失，同时提升叶片的抗疲劳性能，承受长期气流交变载荷的冲击。
