带安装孔直角支撑座结构设计

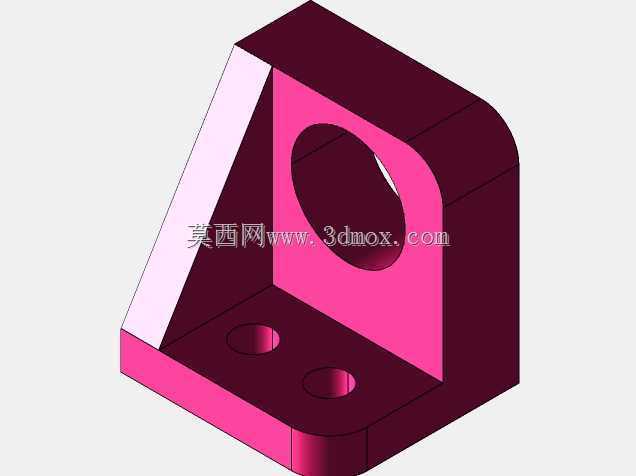

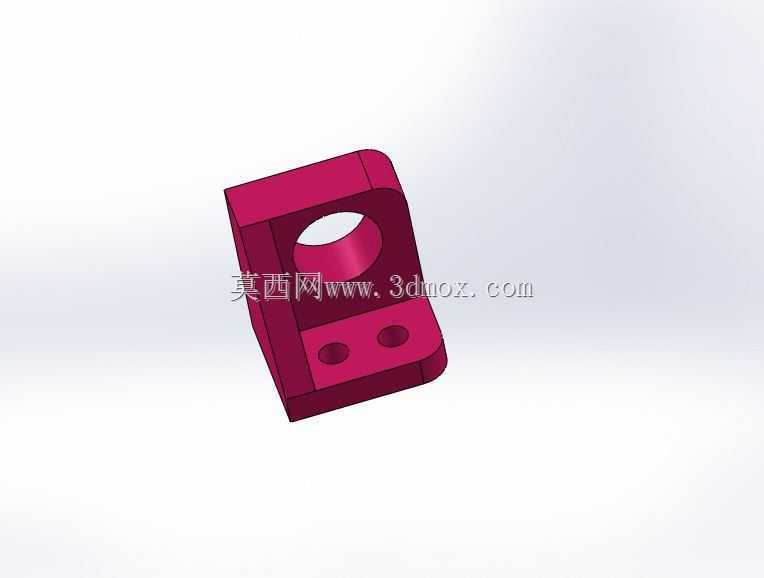

　　这款直角支撑类结构件，在工业装配场景中主要承担垂直面与水平面之间的载荷传递、部件定位功能，常见于小型自动化设备的机架辅件、工装夹具的定位支撑、电子设备内部的安装托架等场景，可在两个垂直安装面之间形成稳定的刚性连接，避免被支撑部件出现悬臂下垂、振动移位的问题。从结构设计逻辑来看，该零件采用L型直角主体构型，竖直支撑段设置了大直径通孔，用于穿装转轴、管路或者连接销类部件，孔位周边做了加厚处理，避免孔壁在长期受径向载荷时出现应力开裂；水平安装段设置两个对称的沉头安装孔，可使用内六角螺栓将整个支撑件固定在安装基准面上，沉头结构能够保证螺栓安装后头部不突出安装平面，不会与上方装配的部件产生运动干涉。零件的直角过渡位置设置了三角形加强筋结构，

　　筋板从水平安装面一直延伸到竖直段的中上部，大幅提升了直角位置的抗弯折能力，在承受竖直方向偏载时，筋板可以分散直角根部的集中应力，避免长期受载出现根部断裂的问题。从安装边界尺寸来看，水平安装段的总长度为55mm，安装孔中心距为30mm，安装孔距离侧边的距离为10mm，竖直段总高度为60mm，侧面的大直径通孔中心距离安装底面的高度为40mm，通孔直径为10mm，整个零件的厚度方向尺寸统一，竖直段的外侧做了R10的圆角过渡，既可以去除加工锐边避免安装时划伤操作人员，也能降低拐角位置的应力集中系数。在实际选型使用时，需要注意安装面的平面度要求，若基准安装面平面度超过0.1mm，会导致支撑座安装后出现翘曲，竖直段的通孔同轴度会出现偏差，

　　进而影响穿装部件的运动顺畅度；两个安装孔的位置公差控制在±0.05mm范围内，可适配常规的M6内六角螺栓安装，安装时建议在结合面添加薄型防松垫片，避免设备运行振动导致螺栓松动。该零件的竖直段通孔可根据实际使用需求选择配合公差，若用于穿装固定销，可选用H7公差等级实现过渡配合，若用于穿装活动转轴，可选用H8公差等级保证转动间隙，孔口位置做了0.5mm的倒角处理，方便轴类零件装配时的导入，也能去除孔口的加工毛刺。零件的所有外露棱边均做了倒钝处理，没有尖锐的加工飞边，符合机械装配的安全设计要求，整体结构没有复杂的曲面特征，采用常规的铣削加工即可完成生产，也适合采用注塑、压铸工艺进行批量制造，材料可根据使用场景选择，

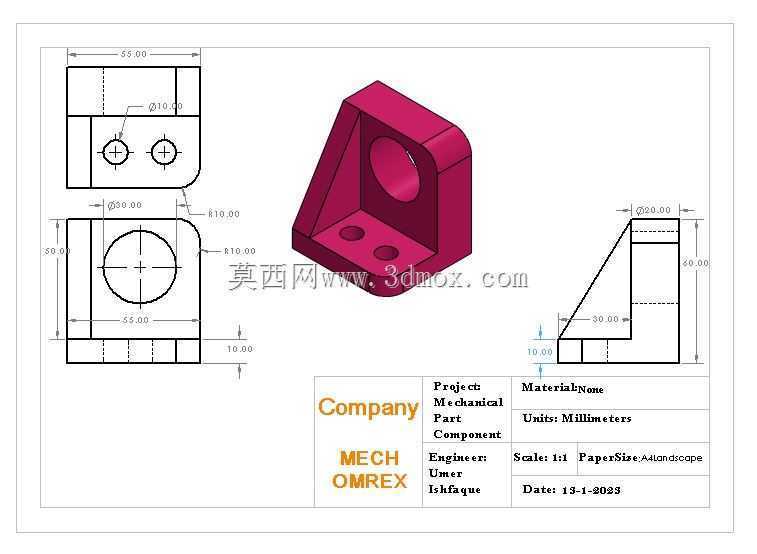

　　常规载荷下选用6061铝合金即可满足强度要求，若需要更高的结构强度可选用45号钢做表面发黑处理，在有防腐需求的场景下也可选用304不锈钢材质加工。在装配布局时，需要预留足够的操作空间用于拧紧水平段的安装螺栓，螺栓的拧紧力矩需要控制在合理范围，避免力矩过大导致水平安装段出现变形，影响竖直段的垂直度；竖直段连接的部件若存在径向载荷，需要校核筋板的抗弯强度，当载荷超过设计阈值时，可适当增加筋板厚度或者更换更高强度的材料，避免支撑件出现塑性变形。该结构的设计充分考虑了加工工艺性，所有特征均为常规机械加工可实现的结构，没有特殊的加工难点，建模时的尺寸标注完全符合机械制图的规范，正交视图与等距视图的配合可以完整表达所有结构特征，方便加工人员快速理解零件的结构要求，也便于装配人员在现场安装时核对尺寸边界，避免出现装配干涉的问题。
