高粱播种用环形种子盘结构设计

　　这款环形种子盘是精量播种设备上的核心排种执行部件，主要适配高粱作物的单粒精播作业场景，在丘陵旱地、平原规模化种植区的牵引式、悬挂式高粱播种机上都能完成配套安装，作业时随排种轴同步转动，通过盘体上的型孔完成种子的取种、携种、投种全流程，直接决定播种作业的粒距合格率、空穴率与重播率，是影响高粱播种出苗整齐度的关键结构件。

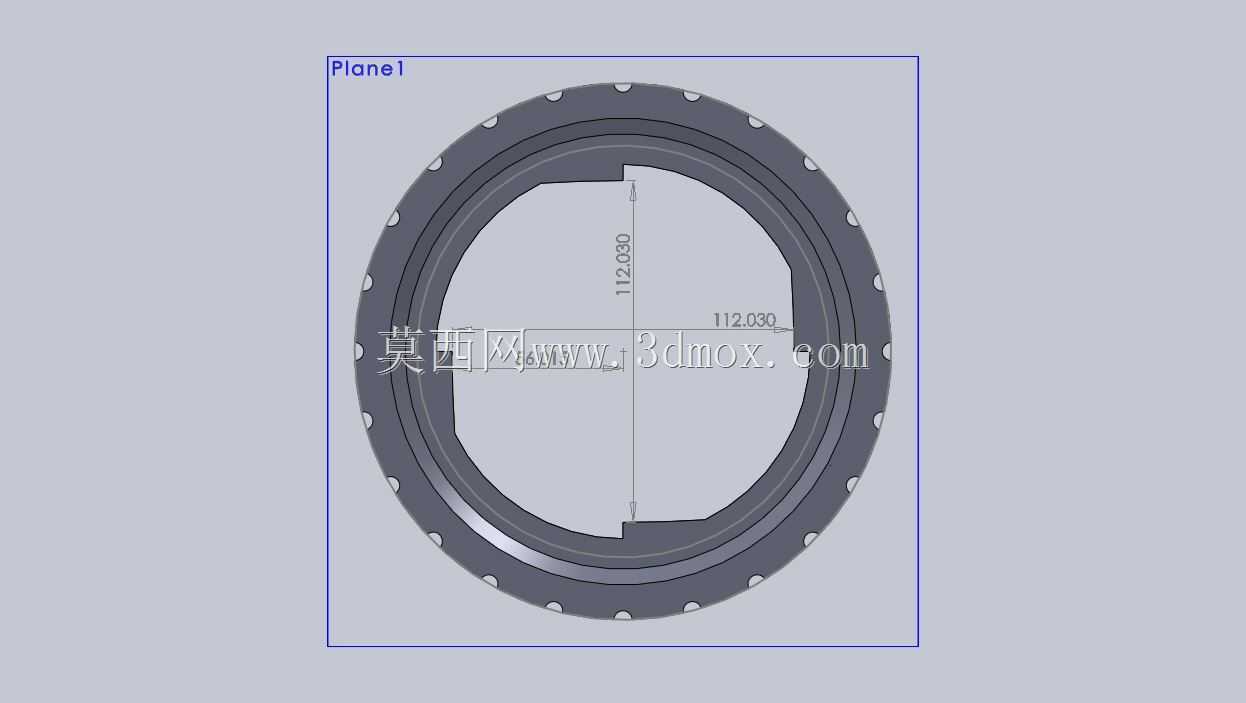

　　从实际作业的工况需求出发，设计时首先考虑了田间作业的耐磨需求，盘体外缘均匀布置的安装孔采用等节距排布，可直接与播种机的排种器壳体通过紧固件完成刚性连接，安装时无需额外加工适配转接件，能兼容现有主流槽轮式、气吸式排种器的安装接口。盘体的内轮廓并非规则正圆，而是根据高粱种子的三轴尺寸做了适配性的型面修正，标注的112.09mm与112.03mm尺寸差，是针对种子充种角度做的避让设计，能让种子在充种区更顺畅地进入型孔，减少卡种、碎种的概率，避免作业过程中因种子破损导致的缺苗断垄问题。

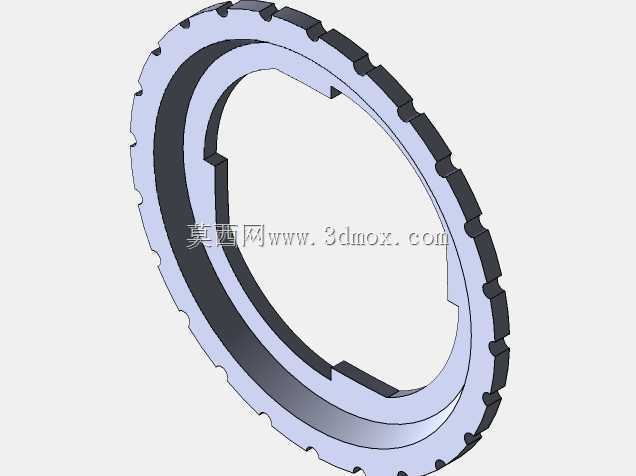

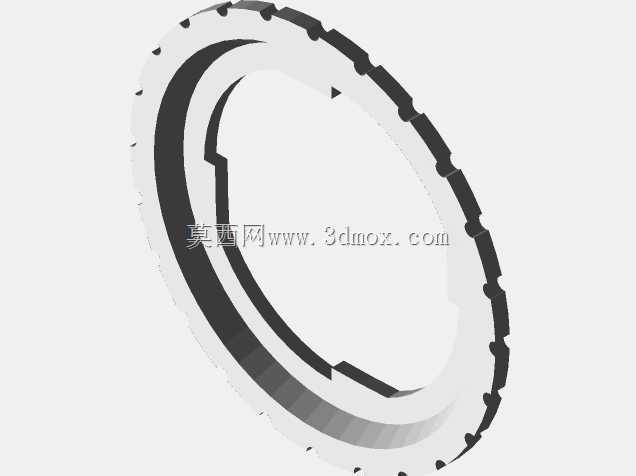

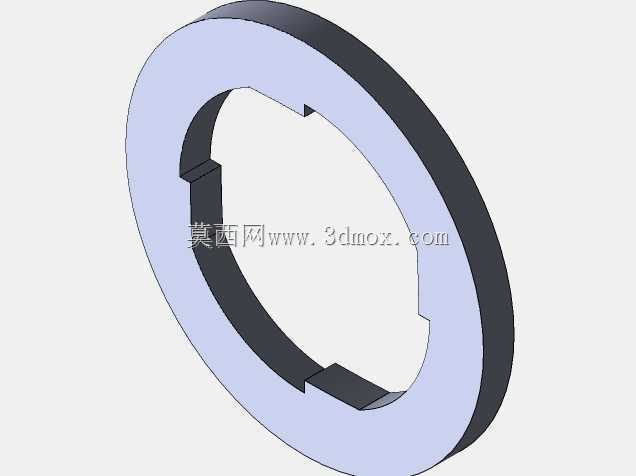

　　盘体整体采用环形薄壁结构设计，在保证结构刚度的前提下尽可能降低自重，减少排种轴转动时的附加载荷，降低传动系统的动力损耗。外缘的安装孔数量经过反复校核，既保证连接后的同轴度误差控制在允许范围内，避免盘体转动时出现偏摆蹭壳的问题，又不会因为孔位过密导致盘体外缘的结构强度下降，在田间遇到秸秆、土块冲击时不会出现盘体开裂、孔位变形的故障。内圈的台阶结构是挡种圈的配合面，装配时挡种圈贴合在该台阶面上，能将未进入型孔的多余种子挡在充种区，避免种子随盘体转动进入护种区造成重播，台阶的高度差经过多轮台架试验调整，刚好适配高粱种子的平均粒径，不会出现挡种间隙过大漏种、间隙过小夹碎种子的问题。

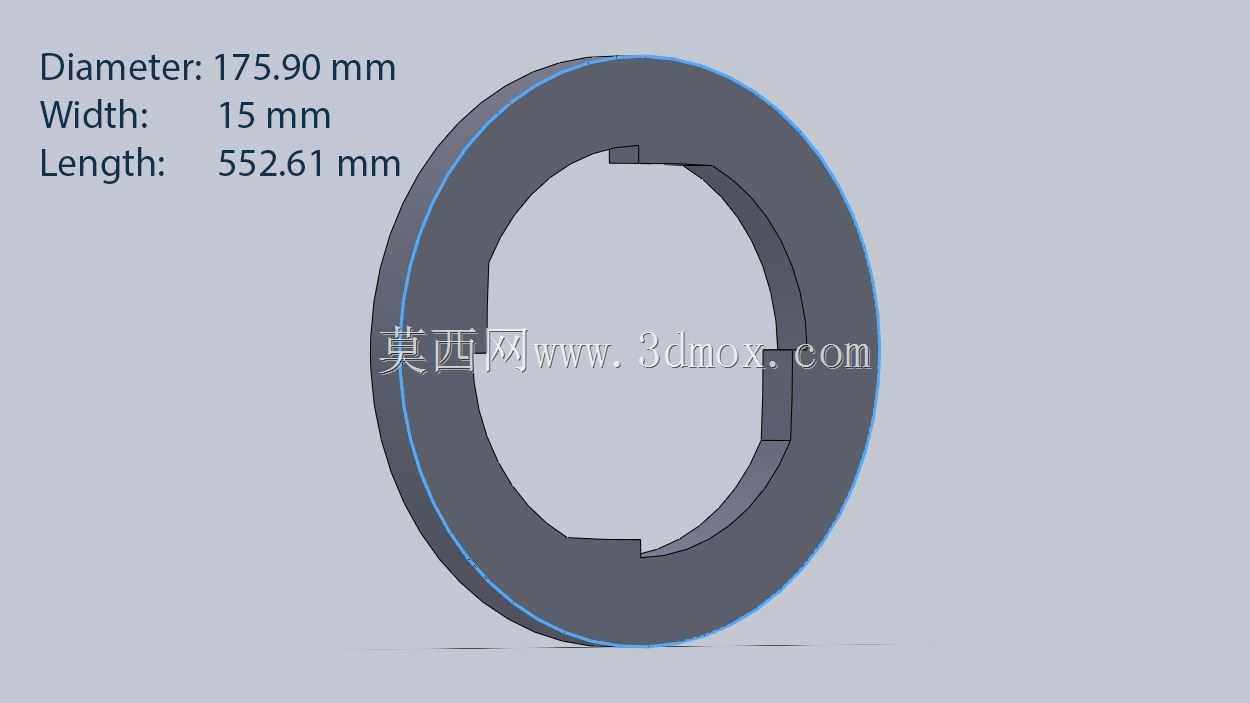

　　从安装边界来看，盘体的最大外径适配排种器壳体的内腔尺寸，装配后盘体与壳体内壁的径向间隙控制在1.5-2mm，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致种子从缝隙漏出造成漏播。盘体的厚度方向尺寸与排种器的轴向安装空间完全匹配，装配后不需要额外调整排种轴的轴向位置，更换不同作物的种子盘时可以直接互换，不需要对排种器做额外调整，能有效提升农机具的作业准备效率，减少不同作物换茬时的配件调整时间。

　　在结构细节处理上，盘体所有与种子接触的棱边都做了圆角钝化处理，避免锐边划伤种子表皮，影响种子发芽率；安装孔的位置度公差严格控制，保证盘体转动时的动平衡性能，在排种轴最高工作转速下不会出现明显振动，保证投种位置的一致性，让播种粒距更均匀。针对田间作业的扬尘环境，盘体与轴配合的中心位置做了防尘密封的配合面设计，能阻挡尘土进入排种器的轴承部位，延长传动部件的使用寿命，减少作业季的故障维护频次。
