制造系统电缆凸轮支架原型结构设计

项目分类:通用机械零部件 发布时间:2024-08-09 ID:761913
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计
  • 制造系统电缆凸轮支架原型结构设计

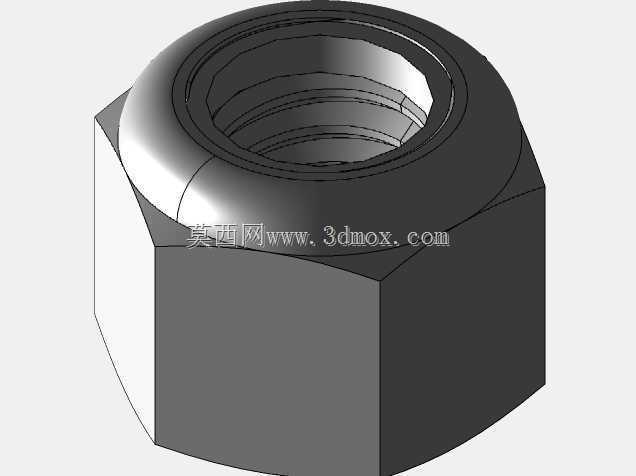

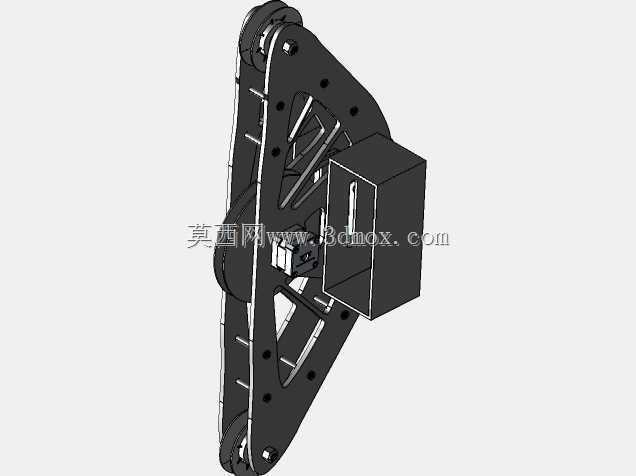

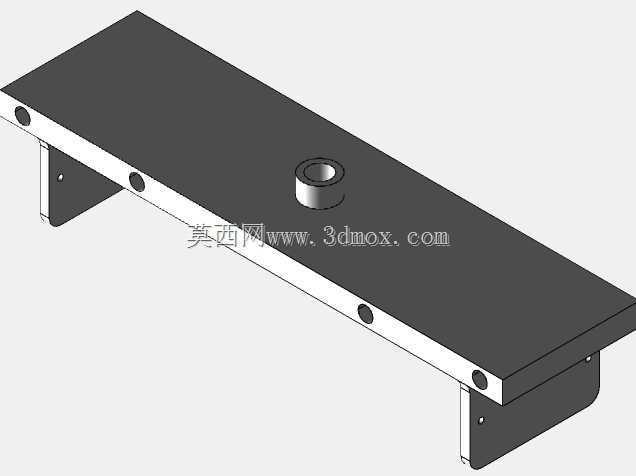

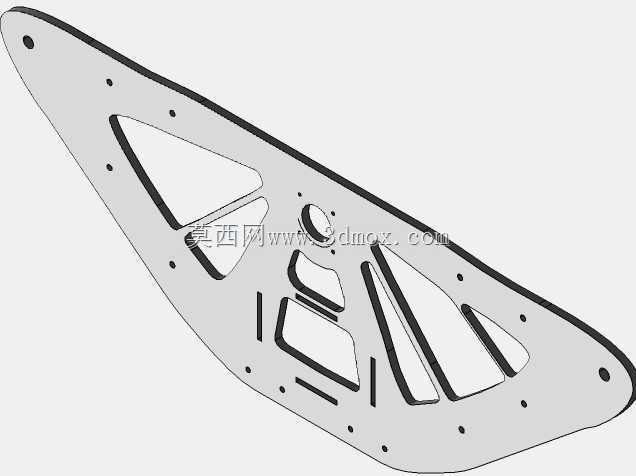

  在离散制造产线的线缆排布系统中,这类凸轮支架的应用场景覆盖了自动化装配工位、物料输送段的随动线缆承托环节,主要作用是为随设备往复运动的动力电缆、信号线缆提供稳定的导向与支撑,避免线缆在设备循环动作过程中出现过度弯折、拉扯磨损、与周边运动构件剐蹭的问题,是保障移动工位线缆使用寿命、降低产线因线缆破损导致停机故障的关键结构件。从实际使用功能来看,该支架集成了凸轮随动导向、线缆安装固定、设备本体连接三个核心功能模块,支架主体采用三角镂空的板式结构设计,这种结构并非单纯为了减重,而是在满足结构刚性要求的前提下,尽可能减少支架自身的转动惯量,适配支架随动过程中的快速启停动作,避免因惯量过大带来的连接部位冲击载荷。

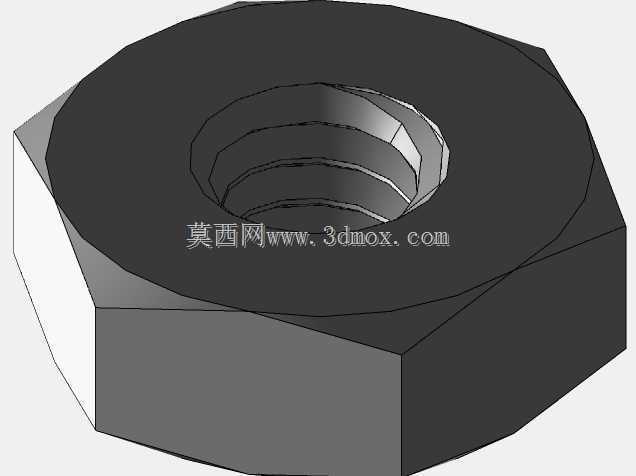

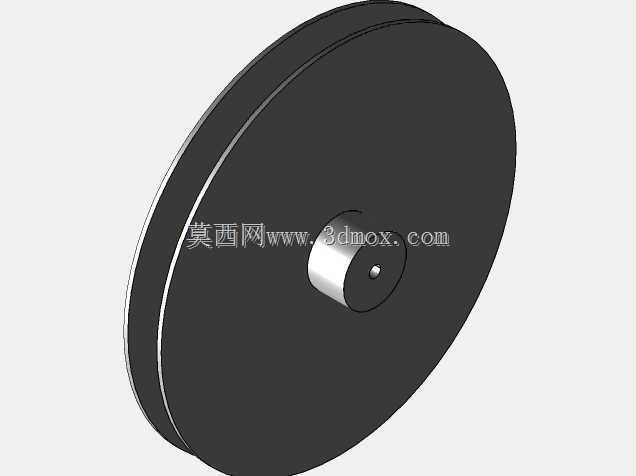

  设计过程中首先要明确的是安装边界约束,支架的底部铰接孔是与设备机架的连接基准,该孔的同轴度公差需要控制在0.02mm以内,保证支架摆动过程中无卡滞;侧边的凸轮配合面需要与配套的凸轮轮廓保持0.1mm的间隙配合,既不能间隙过大导致导向晃动,也不能间隙过小造成运动过程中的摩擦卡阻。线缆安装盒的位置设计在支架摆动行程的受力平衡点上,当线缆装入后,整个支架的重心落在铰接轴的轴线上,这样随动过程中重力带来的附加扭矩可以降到最低,减少驱动端的负载。从结构细节来看,支架板面上的多个安装孔分为三类,一类是铰接定位孔,用于与机架、凸轮机构的销轴连接,孔位周边做了局部加厚处理,避免长期受交变载荷出现孔位变形;一类是减重镂空孔,

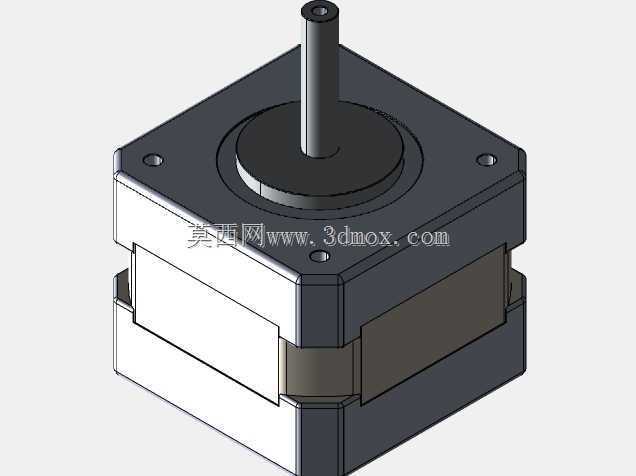

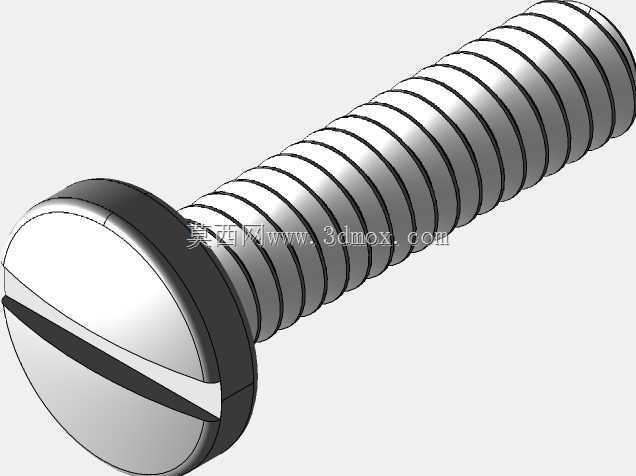

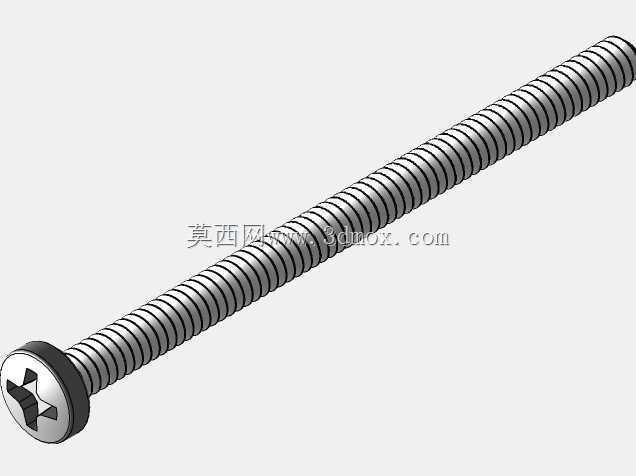

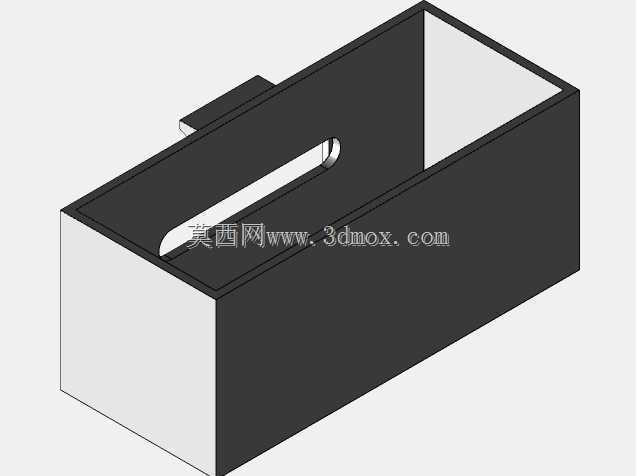

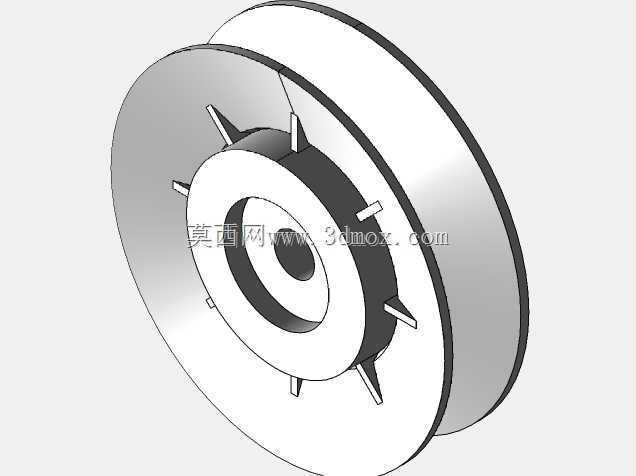

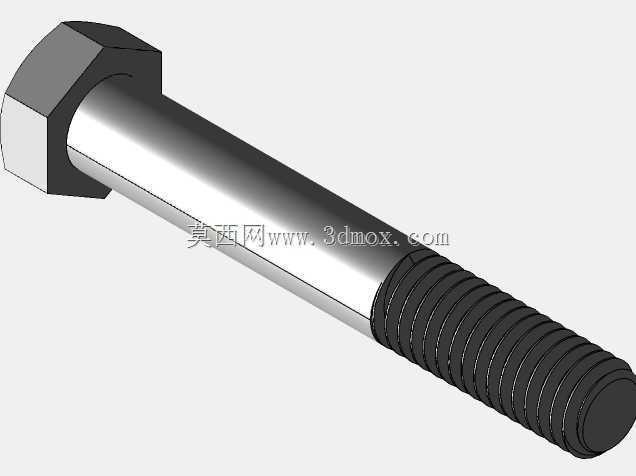

  三角形的镂空结构沿支架受力的筋条方向排布,保证应力传递路径连续,不会因为开孔出现应力集中的薄弱点;还有一类是线缆安装盒的固定孔,采用沉头孔设计,保证固定螺栓安装后端面不突出,避免运动过程中剐蹭周边的线缆或构件。在实际选型适配时,需要重点核对支架的摆动角度范围,该原型支架的有效摆动角度为65度,适配行程在400mm以内的水平往复移动工位,安装时需要保证支架的摆动平面与设备运动平面完全平行,偏差角度不能超过0.5度,否则会出现侧向受力,导致铰接销轴的异常磨损。线缆安装盒的内部空间可以容纳直径3mm到8mm的多根线缆,盒体侧面开有走线槽,方便线缆的排布与固定,盒体与支架的连接采用可拆卸式设计,后期维护更换线缆时不需要拆解整个支架结构,

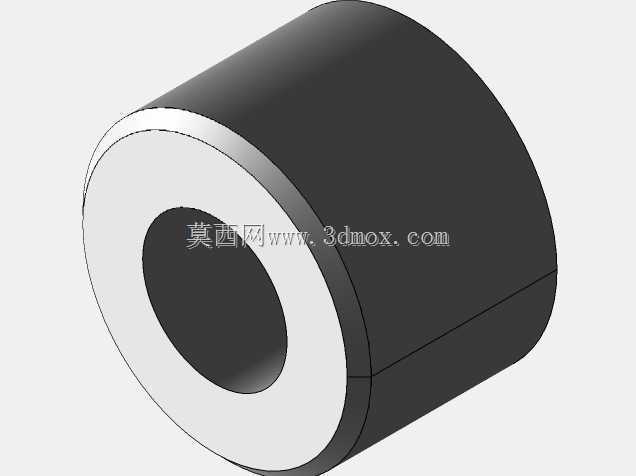

  只需要拆下盒体即可完成线缆的更换作业。从结构强度校核的角度,该支架采用6061铝合金材质加工的话,可以承受最大5kg的线缆负载,满足常规自动化工位的线缆承托需求,如果应用在重载工位,只需要将板材厚度从原型的5mm提升到8mm,不需要改动整体的孔位与轮廓尺寸,就可以将负载能力提升到12kg,适配更多的应用场景。设计时还考虑了加工工艺性,支架主体的轮廓全部采用直线与圆弧过渡,没有复杂的曲面结构,既可以采用数控铣削加工,也可以采用激光切割后做孔位精加工的方式生产,加工成本低,周期短,适合批量配套使用。铰接部位的衬套安装位预留了1mm的压装余量,可以配套铜基石墨自润滑衬套,长期使用不需要额外加注润滑脂,减少后期的维护工作量。在实际产线应用中,这类支架通常成对安装在移动工位的两侧,分别承托动力线缆与信号线缆,避免动力线与信号线近距离排布产生的信号干扰,支架的摆动速度可以适配最高1.2m/s的设备移动速度,在这个速度下支架不会出现明显的抖动,线缆的弯曲半径始终保持在自身直径的10倍以上,符合工业线缆的使用规范,能将线缆的使用寿命提升3倍以上。
