三活塞径向排布蒸汽机结构设计

项目分类:通用机械零部件 发布时间:2024-08-09 ID:761911
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计
  • 三活塞径向排布蒸汽机结构设计

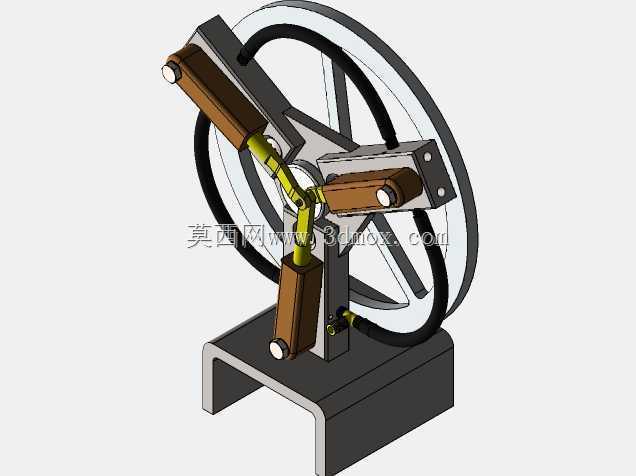

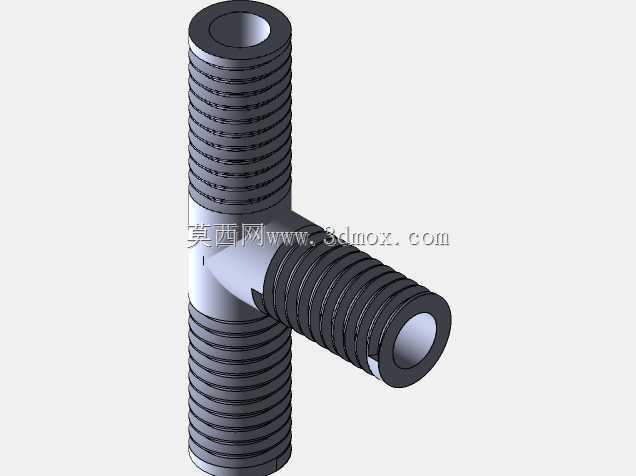

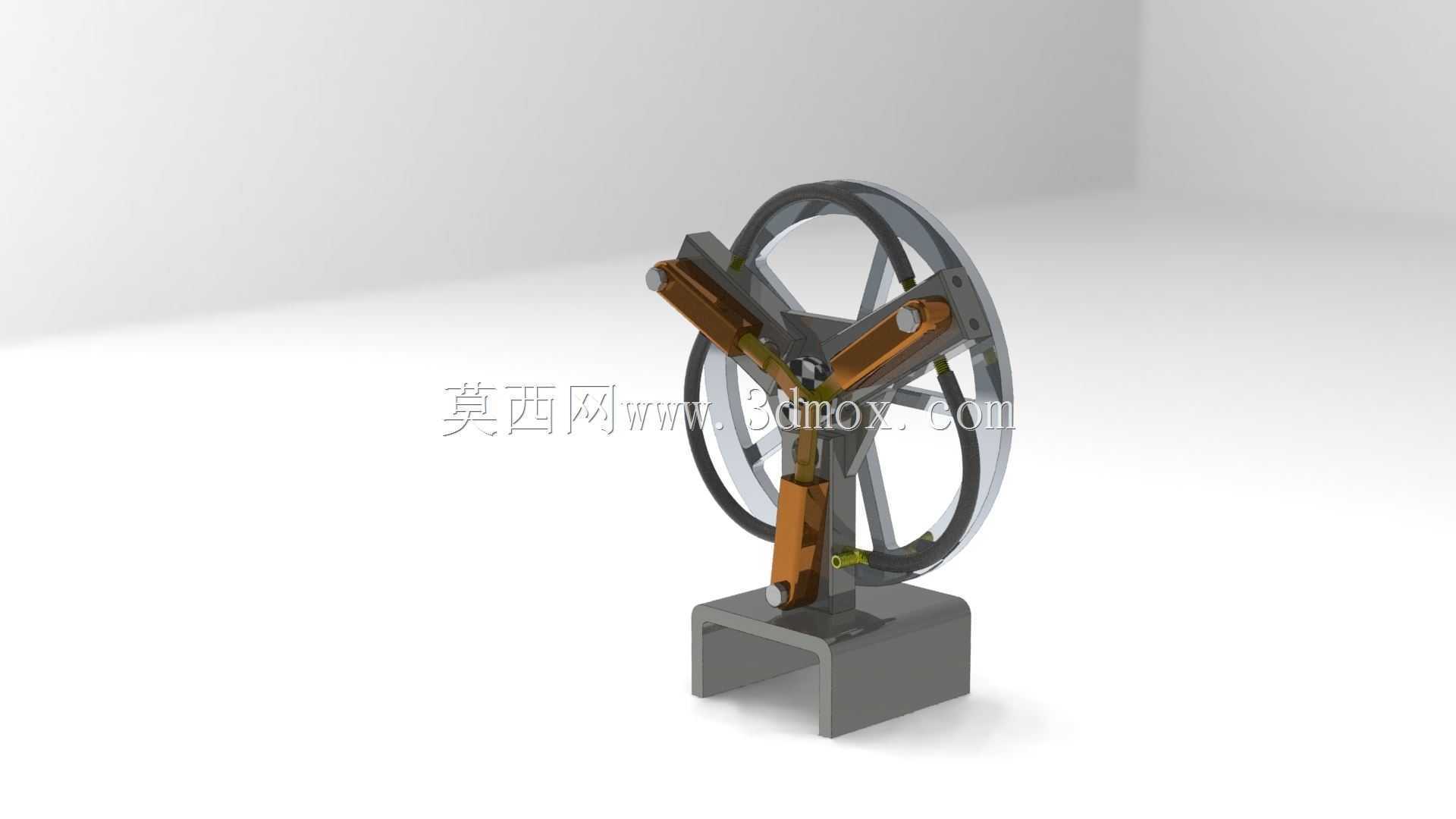

  这款三活塞径向排布的蒸汽机结构,在小型动力演示、教学实训场景中有着明确的应用定位,区别于传统单缸蒸汽机的动力输出波动问题,三缸呈120度夹角径向布置的结构,能够让动力输出的扭矩曲线更平缓,减少飞轮所需的配重惯量,在低速运转工况下也能维持稳定的转动输出,不会出现单缸结构常见的死点卡滞问题。从实际用途来看,这类结构既可以作为热能动力转换的教学演示载体,帮助学习者理解曲柄滑块机构的运动转换逻辑、蒸汽膨胀做功的能量传递路径,也可以作为小型复古动力装置的核心结构,适配微型发电机组、小型动力模型的动力输出需求,部分同结构原理的径向活塞动力装置,也被应用在对空间占用要求严苛的小型压缩设备、液压动力单元中,依托径向排布的紧凑性优势缩小整机体积。

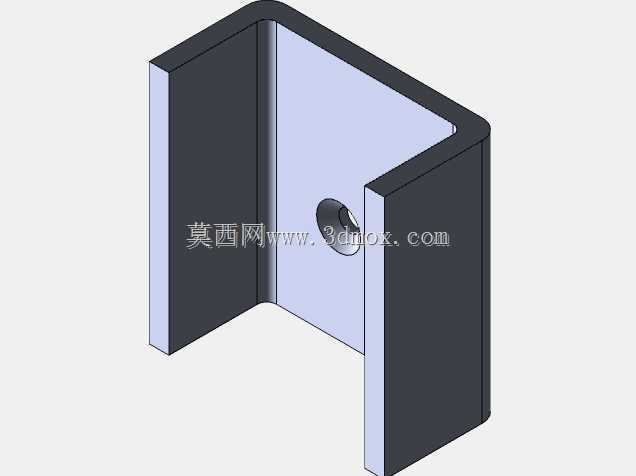

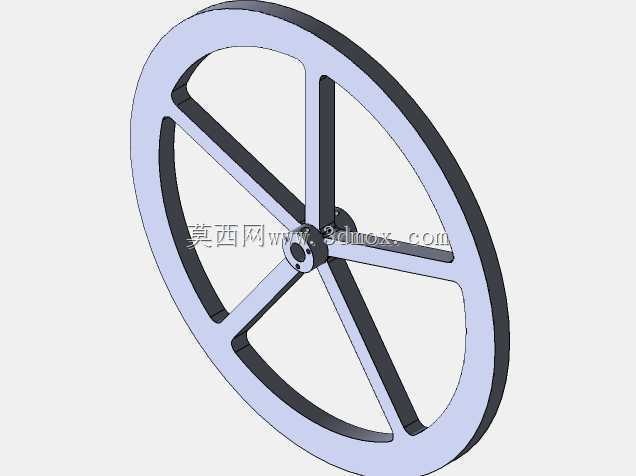

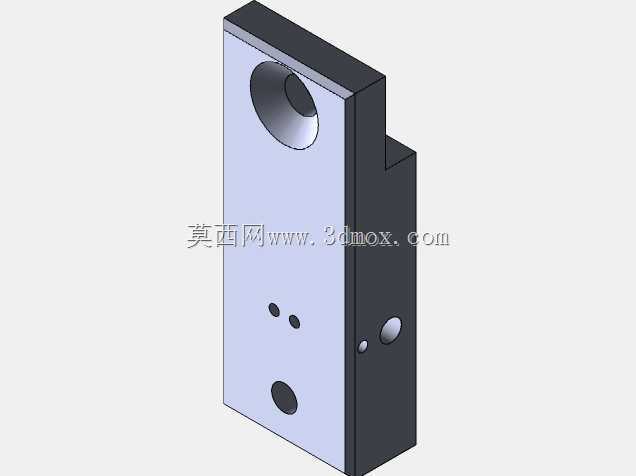

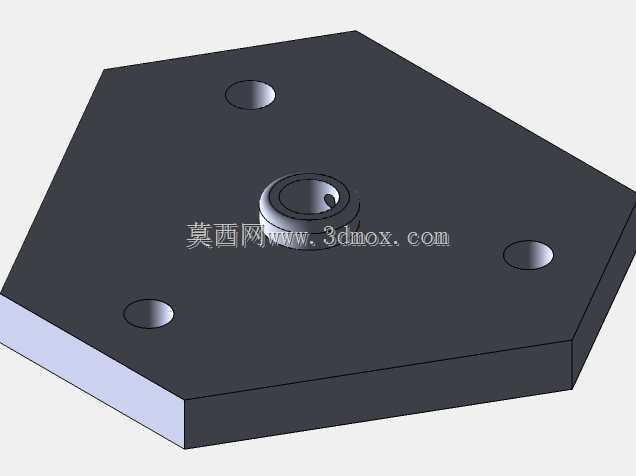

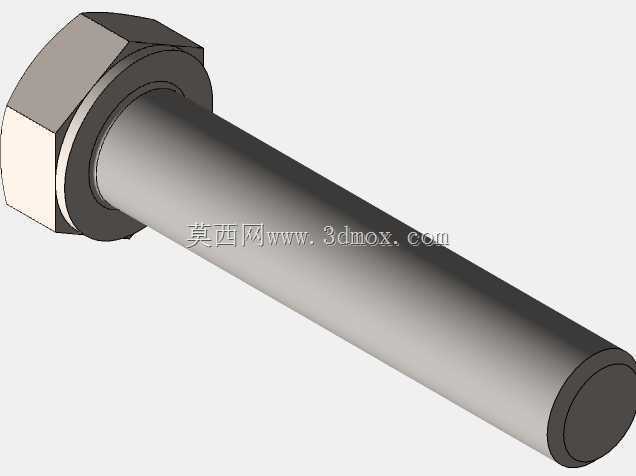

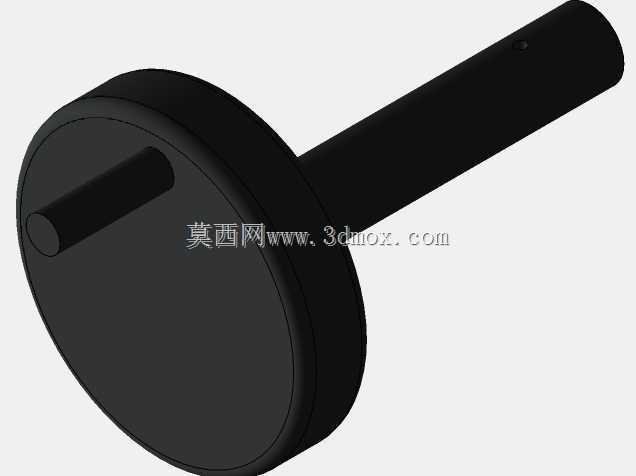

  从功能特性上拆解,三个活塞沿飞轮中心呈放射状均匀分布,每个活塞的连杆都直接铰接在飞轮的偏心曲柄销上,省去了传统多缸结构复杂的曲轴分轴段设计,加工难度大幅降低,装配时不需要调整多段曲柄的相位角度,只要保证三个活塞缸体的安装夹角误差控制在±0.5度以内,就能保证运转过程中三个活塞的做功行程依次衔接,不会出现运动干涉。飞轮采用轮缘加厚的结构设计,轮缘部分的质量占比超过飞轮总质量的60%,能够在运转过程中储存足够的转动惯量,抵消活塞往复运动产生的惯性冲击,让输出轴的转动更平稳,底座采用U型开槽的支撑结构,既可以通过螺栓穿过开槽完成整机在安装基座上的固定,也能预留出足够的散热空间,避免活塞缸体长时间运转产生的热量在底座位置积聚。

  设计思路上,这款结构优先考虑了加工装配的便捷性,所有活塞缸体都采用统一的尺寸规格,活塞、连杆、铰接销等零部件全部实现通用互换,不需要针对不同位置的活塞单独加工定制零件,大幅降低了生产制造成本和后期维护的备件难度。在运动逻辑设计上,三个活塞的做功行程相位差恰好为120度,曲轴每转动一圈,三个活塞依次完成一次做功循环,相比单缸结构每两转才完成一次做功的特性,动力输出的连续性提升明显,不需要搭配大尺寸的飞轮就能维持稳定运转,整机的重量和体积都能得到有效控制。安装边界方面,整机的支撑底座宽度控制在120mm以内,整体高度不超过180mm,飞轮的最大回转直径为150mm,安装时只需要在基座上预留160mm见方的平面空间,就能保证飞轮运转过程中不会和周边结构发生碰撞,活塞缸体的径向伸出长度不超过飞轮外圆30mm,安装时不需要额外预留过多的侧向操作空间,整体结构的空间适配性较强。

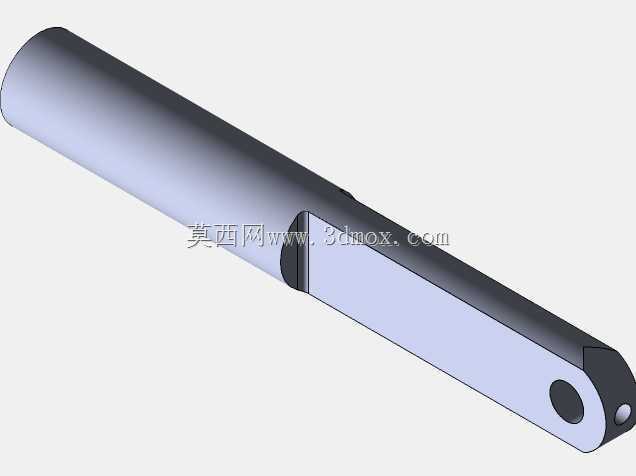

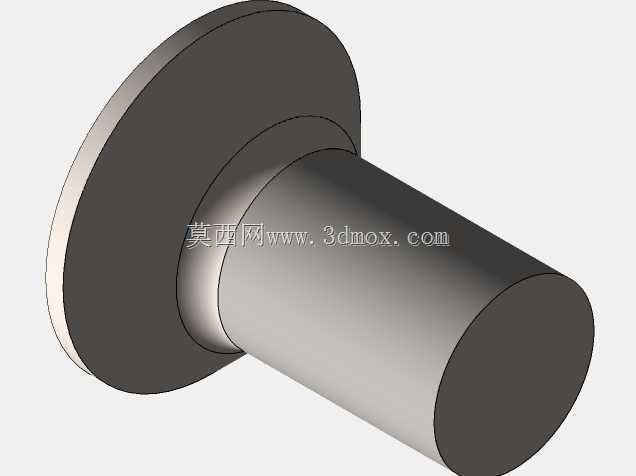

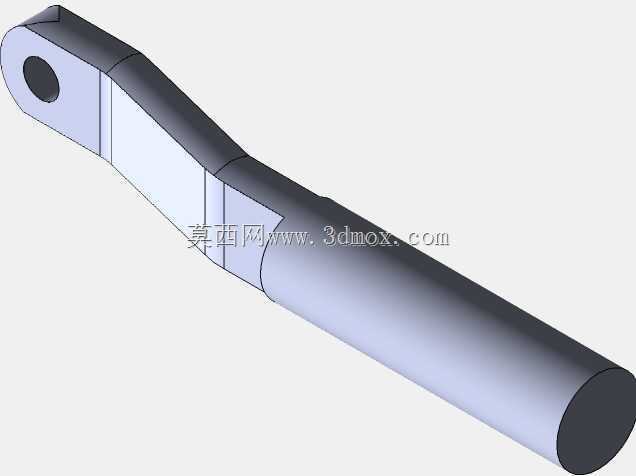

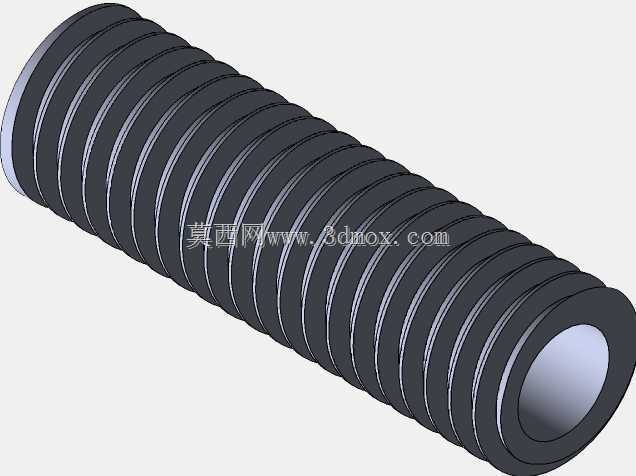

  从结构细节来看,活塞和缸体之间采用间隙配合设计,配合间隙控制在0.02-0.03mm之间,既可以保证活塞在缸体内顺畅往复运动,不会出现卡滞问题,也能减少做功过程中的介质泄漏,提升能量转换效率。连杆两端的铰接位置都采用销轴铰接结构,铰接处的配合间隙控制在0.01mm以内,避免间隙过大导致运转过程中产生冲击噪音,同时也能减少运动过程中的能量损耗。底座的安装开槽长度为40mm,安装时可以根据实际的安装孔位偏差调整整机的固定位置,降低安装基座的加工精度要求,即使基座上的安装孔位存在±5mm的位置偏差,也能顺利完成整机的固定安装。这类径向三活塞结构的蒸汽机,相比传统的直列多缸结构,轴向尺寸缩短了60%以上,非常适合在轴向安装空间受限的场景下使用,同时因为所有活塞都围绕中心轴径向布置,整机的重心更靠近输出轴的中心位置,运转过程中的振动幅度更小,对安装基座的强度要求也更低,不需要额外做厚重的减震基础就能稳定运转。
