电力变压器用开口式绝缘套筒结构设计

项目分类:变压器 发布时间:2024-08-09 ID:761917
  • 电力变压器用开口式绝缘套筒结构设计
  • 电力变压器用开口式绝缘套筒结构设计
  • 电力变压器用开口式绝缘套筒结构设计

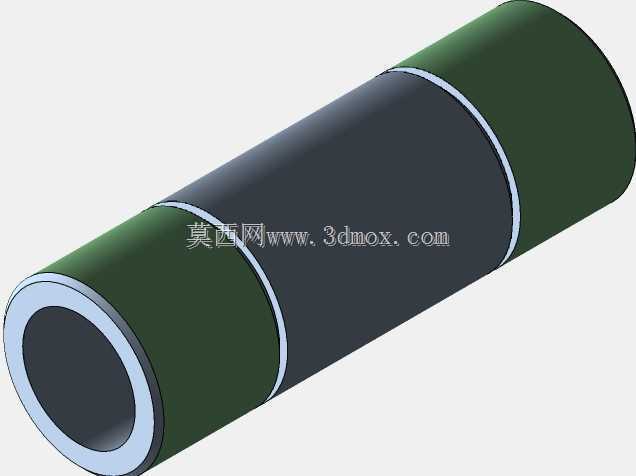

  在电力输配系统的变压器装配环节,绕组端部与引线部位的绝缘防护一直是影响设备运行稳定性的核心细节,这类开口式圆柱套筒构件,正是针对变压器内部绕组隔离、引线导向防护需求开发的专用结构件。日常运维中拆解过不同电压等级的配电变压器,会发现不少老旧设备的绕组层间绝缘因为采用了闭合式套筒结构,在后期检修更换绝缘件时必须完全拆解上部引线与固定压件,不仅作业耗时长,还容易在拆装过程中磕碰绕组外层的绝缘漆,造成不必要的绝缘损伤,而这种带轴向开口的套筒结构,恰恰解决了这个现场痛点。从结构设计逻辑来看,套筒整体采用等壁厚圆柱构型,轴向预留的通长开口宽度经过反复校核,既能够满足侧向卡装到绕组外侧或引线外围的操作需求,

  又不会因为开口过大导致套筒安装后出现径向形变量超差、贴合度不足的问题。套筒的内壁做了微小的脱模斜度处理,这一点在实际注塑或层压加工时非常关键,既能降低加工脱模时的内壁划伤概率,也能在套装到对应基准圆柱面时,借助微小斜度实现顺畅导入,避免硬敲装配造成的构件开裂。尺寸边界上,该套筒的径向尺寸严格匹配对应容量变压器的绕组外径预留间隙,安装后套筒内壁与绕组外层的绝缘纸保留均匀的0.8-1.2mm间隙,既不会因为间隙过小造成套装时刮蹭绝缘层,也不会因为间隙过大导致套筒在设备运行振动时出现窜动,轴向长度则完全覆盖绕组端部的裸露带电部位,超出绕组上端面的距离满足对应电压等级的爬电距离要求,不需要额外增加绝缘垫片来补足爬电距离。实际应用场景中,

  这类套筒除了用在油浸式变压器的层间绕组隔离,也可适配干式变压器的引线部位防护,开口结构的设计让现场抢修作业时,不需要完全拆解上部的母线排与固定支架,就能快速完成绝缘套筒的更换,大幅缩短停电检修的时长。在材料选型匹配上,该结构的壁厚设计兼顾了绝缘性能与结构强度,采用对应耐温等级的绝缘材料加工时,壁厚既能满足工频耐压测试的击穿强度要求,也不会因为壁厚过大造成整体尺寸臃肿,挤占变压器内部有限的装配空间。套筒的上下端面做了倒角处理,避免装配时尖锐的边角割伤作业人员的防护手套,也防止边角刮破相邻部位的绝缘衬垫。很多刚接触变压器结构设计的工程师容易忽略这类小构件的细节设计,要么把开口宽度做的过小导致现场无法侧向卡装,

  要么把壁厚设计的不均匀导致套筒受热后出现翘曲变形,这个结构在设计时已经把这些现场反馈的问题都纳入了校核范围:开口的两个侧边做了微小的圆角过渡,避免长期运行中开口边缘因为应力集中出现裂纹;圆柱面的圆度公差控制在合理范围,安装后不会出现局部贴合过紧、局部间隙过大的问题;整体的形位公差要求完全适配变压器内部的装配基准,不需要现场二次修配就能直接安装到位。在变压器长期运行过程中,这类套筒会持续承受变压器油的浸泡或者空气的氧化,结构设计时没有多余的凹槽与死角,避免运行过程中积留杂质造成局部电场畸变,光滑的内外壁表面也能让绝缘油顺畅流通,带走绕组运行产生的热量,不会因为构件的存在影响局部的散热效率。对比传统的闭合式绝缘套筒,这种开口结构的零件加工难度并没有明显提升,但是现场装配与检修的效率能提升40%以上,尤其是在已投运设备的现场检修作业中,这种结构的优势会体现的更加明显,不需要动用大型吊装设备拆解上部构件,仅靠两名作业人员配合就能完成绝缘件的更换作业。
