电力变压器用立式端部支撑固定支架

　　在输配电系统的电力变压器装配环节，端部支架是承担绕组端部定位、引线支撑以及外部附件连接载荷的核心结构件，这类支架的设计合理性直接影响变压器长期运行的结构稳定性，尤其是在户外露天布设的电力变压器场景中，支架需要同时承受自身结构载荷、引线牵拉载荷以及户外环境带来的温度形变、风载振动等复合作用力，因此在结构设计阶段需要对安装边界、受力路径、形变余量做充分的校核。

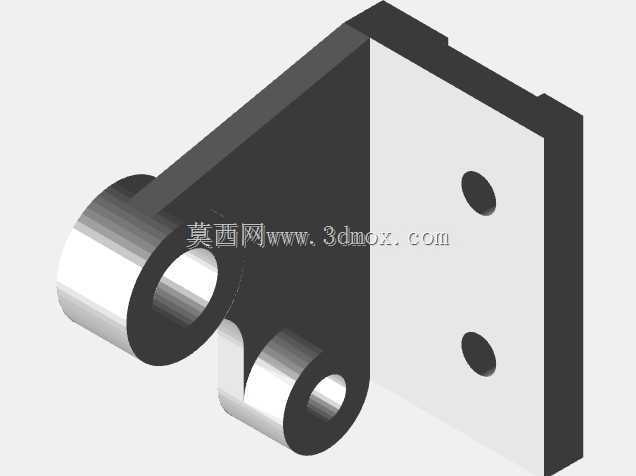

　　从实际应用场景来看，这类端部支架通常安装在变压器油箱内侧的端部安装位，或是夹件结构的延伸安装面上，底部的方形安装基板是整个构件的承载基础，基板上预留的两个沉头安装孔，匹配变压器行业通用的M12六角头安装螺栓，安装孔的孔位公差控制在±0.1mm范围内，保证安装时能够与夹件上的预装螺柱精准对位，避免强行装配带来的结构内应力。基板的厚度设计为8mm，采用Q235碳素结构钢冲压后铣削加工成型，足够的基板厚度能够避免螺栓紧固时出现基板翘曲，同时可以分散上部支撑结构传递的载荷，避免局部应力集中导致的焊缝开裂问题。

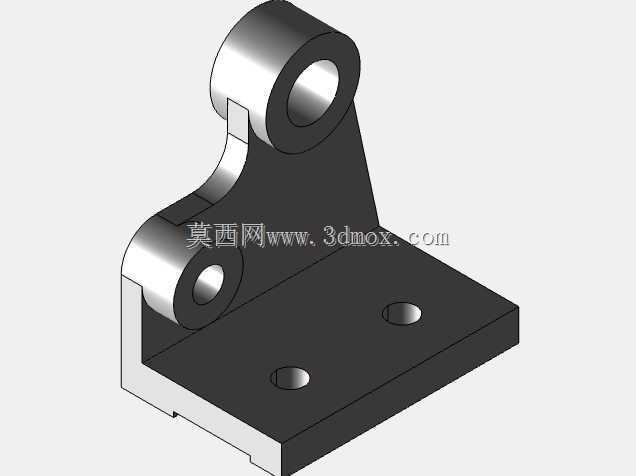

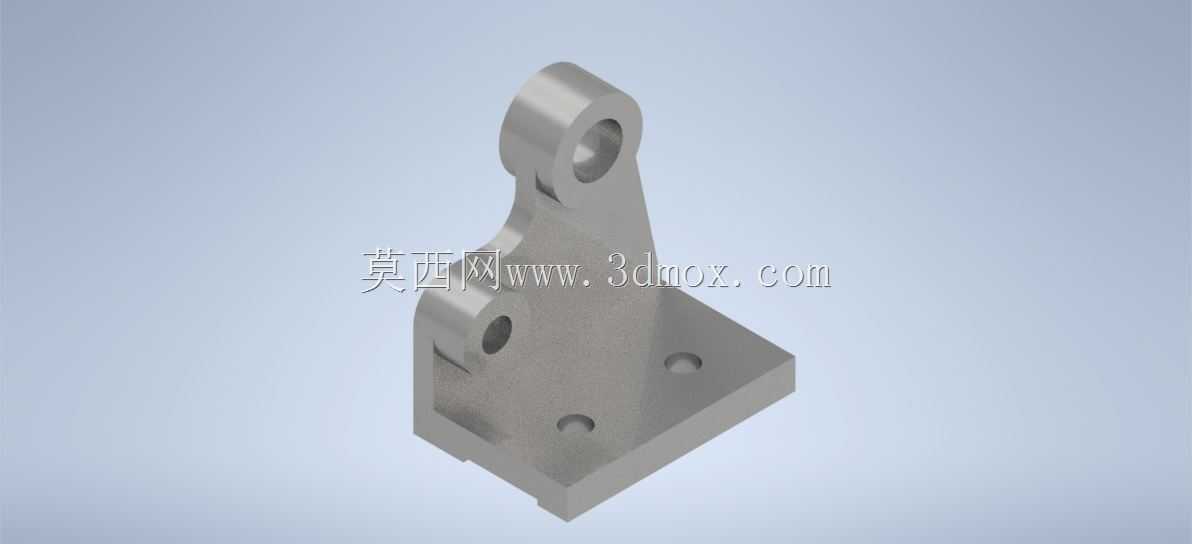

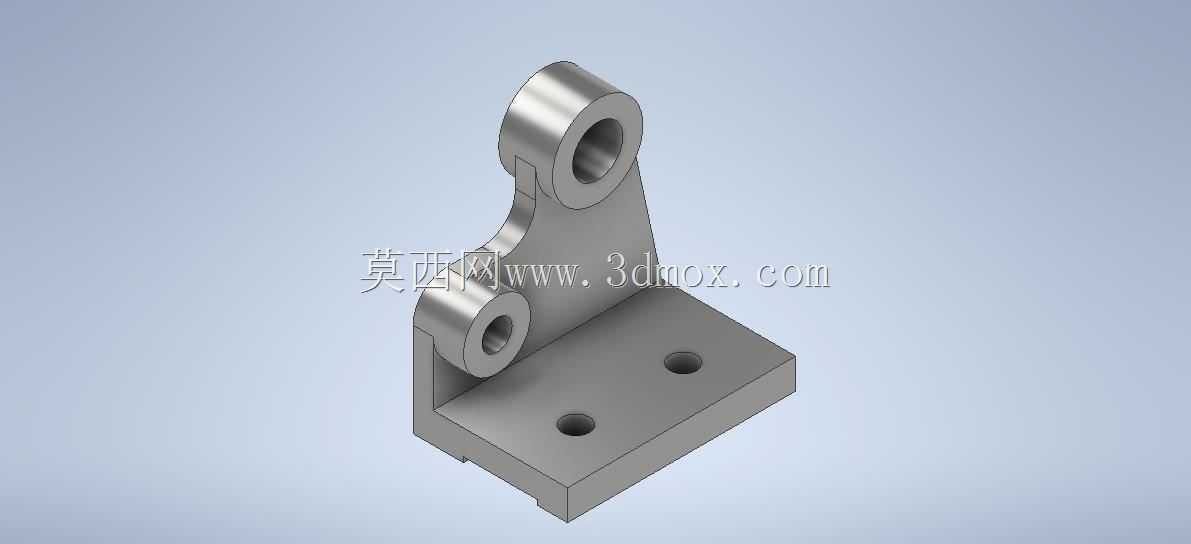

　　上部的双铰接耳结构是该支架的核心功能部分，两个带通孔的铰接耳沿垂直方向错位布置，上方的铰接耳孔径为16mm，下方的铰接耳孔径为12mm，分别对应不同直径的引线固定销轴以及绝缘支撑件的连接轴。铰接耳的内孔表面粗糙度要求达到Ra3.2，保证销轴装配后能够灵活转动，抵消变压器运行过程中因为温度变化带来的引线热胀冷缩位移，避免引线长期受刚性牵拉出现绝缘层破损。两个铰接耳与底部基板之间通过渐变式的立板连接，立板与基板、铰接耳的连接位置均设置了R5的铸造圆角，一方面是减少加工过程中的应力集中，另一方面在承受侧向冲击载荷时，圆角结构能够引导应力沿立板均匀传递，避免直角位置出现应力断裂。

　　在设计思路上，这类支架没有采用一体化实心结构，而是在立板与基板连接的根部做了局部挖空处理，在不降低整体结构强度的前提下减少了构件的整体重量，同时挖空的位置可以作为引线的走线通道，方便变压器内部低压引线的排布固定，避免引线与钢结构件直接接触造成绝缘磨损。支架的整体安装边界控制在长65mm、宽50mm、高90mm的空间范围内，不会占用变压器内部过多的有效空间，能够适配容量在315kVA到1250kVA区间的油浸式电力变压器端部装配需求，不需要对现有变压器的夹件结构做额外修改就可以直接替换原有老旧支架，降低现场运维的改造成本。

　　从设备实际用途出发，该支架除了承担基础的支撑定位功能外，还需要兼顾绝缘配合的安装需求，铰接耳的端面预留了2mm的绝缘垫片安装槽，装配时可以在销轴与铰接耳之间加装环氧绝缘垫片，避免钢结构支架与带电引线之间形成导电通路，保障变压器运行的绝缘安全性。在长期运行的工况下，支架的表面采用热镀锌处理，镀锌层厚度不小于85μm，能够耐受变压器内部变压器油的长期浸泡，不会出现镀层脱落、锈蚀等问题，使用寿命可以匹配变压器30年的设计运行周期。

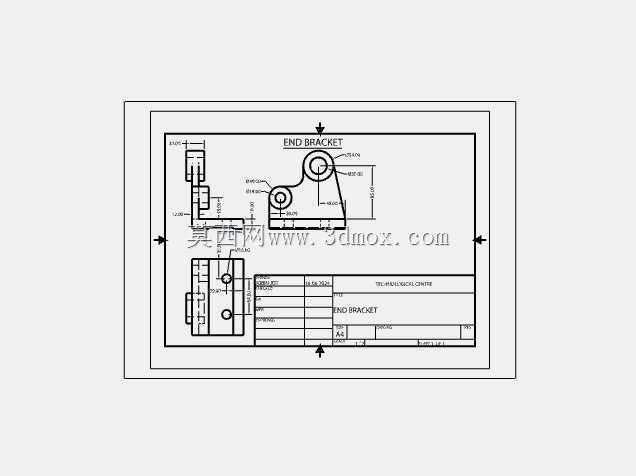

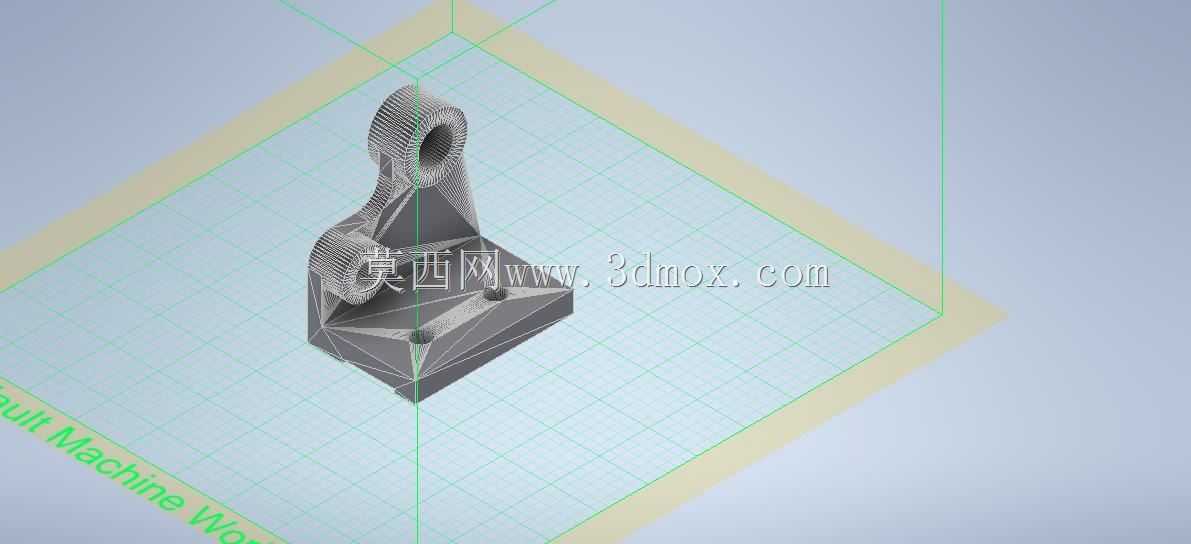

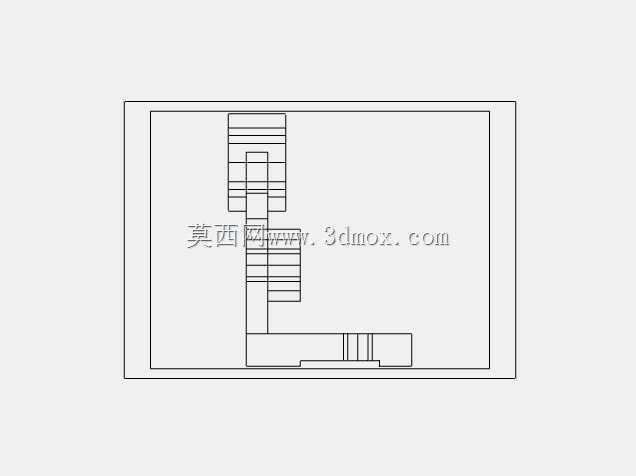

　　在结构建模过程中，需要重点关注安装孔的位置度、铰接耳孔的同轴度以及立板与基板的垂直度公差，这些形位公差如果超出设计范围，会直接导致现场安装时出现孔位错位、销轴无法穿入、支撑面倾斜等问题，影响后续的引线装配工序。同时在做结构强度仿真时，需要对支架施加1500N的垂直向下载荷以及500N的侧向牵拉载荷，验证最大形变不超过0.2mm，最大应力不超过Q235材料的屈服强度，保证在极端工况下支架不会出现塑性变形。不同于通用的角形支架，这种带双铰接耳的端部支架专门针对电力变压器的引线支撑场景做了结构优化，既保留了法兰支架安装稳固的特点，又具备可调节支架的位移补偿能力，能够适配不同布线方式的变压器端部装配需求，不需要针对每一种布线方案重新设计支架结构，大幅减少了结构设计的重复工作量，也降低了生产环节的零件种类，方便仓储管理与现场装配。
