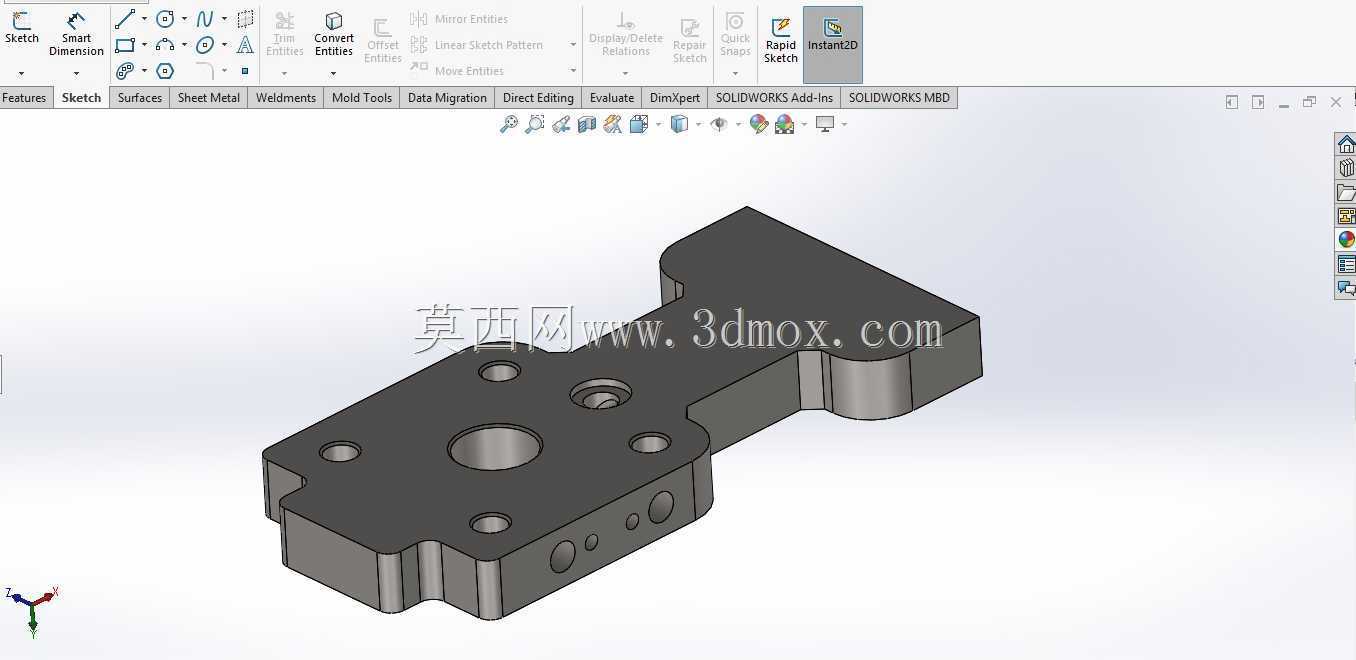

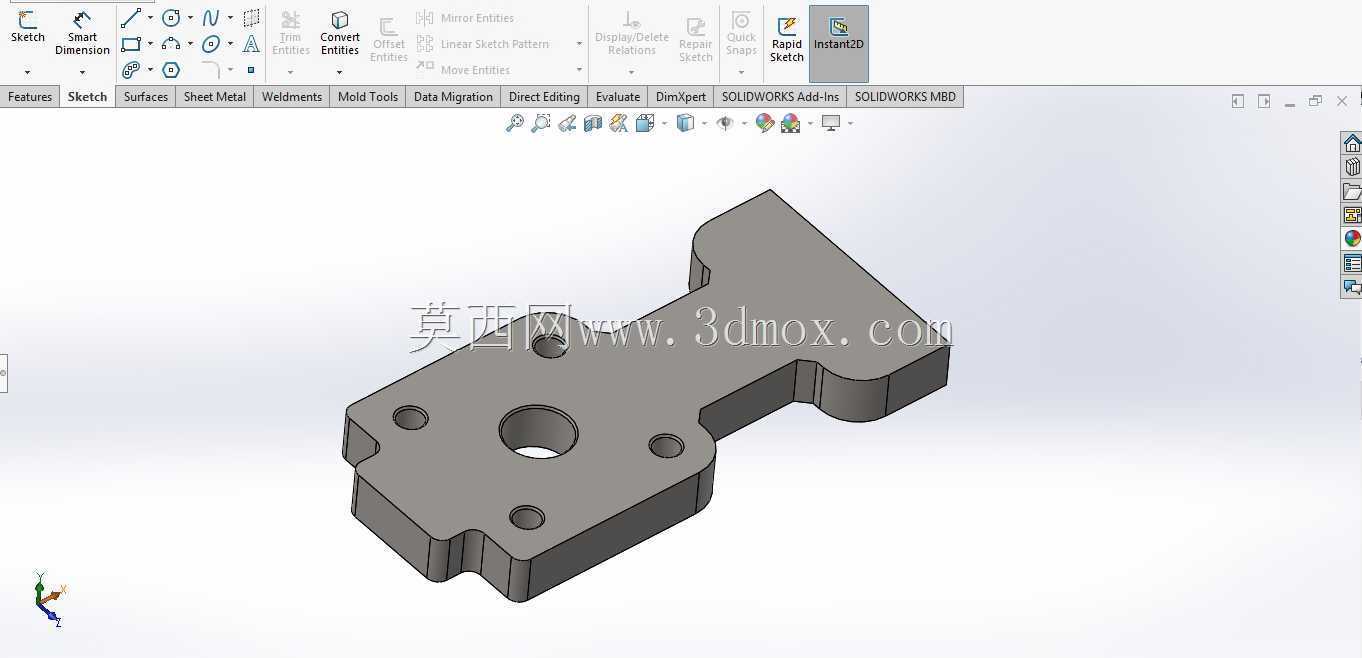

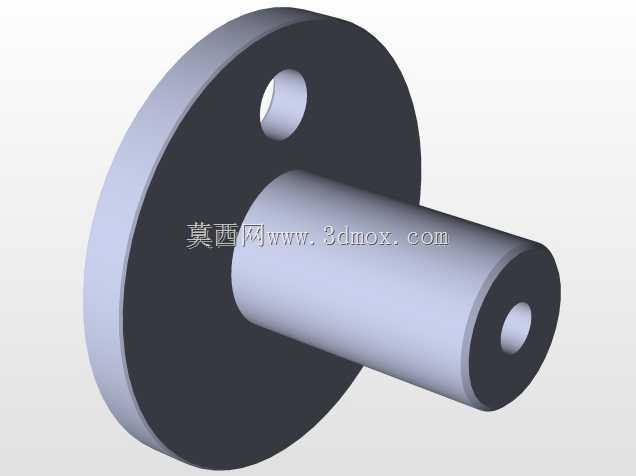

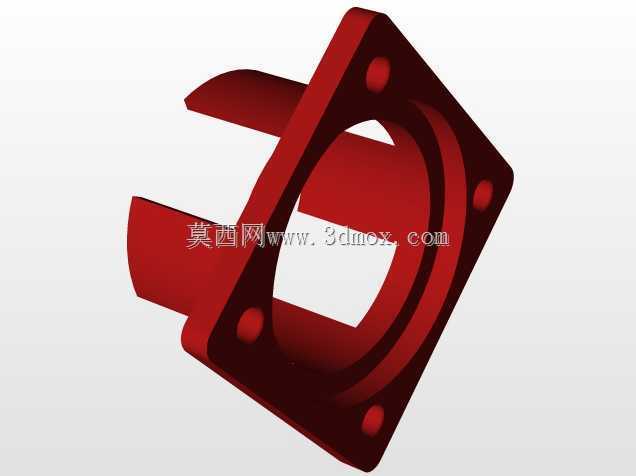

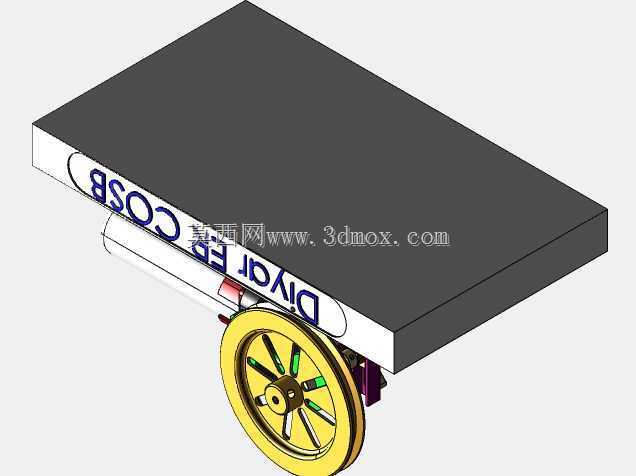

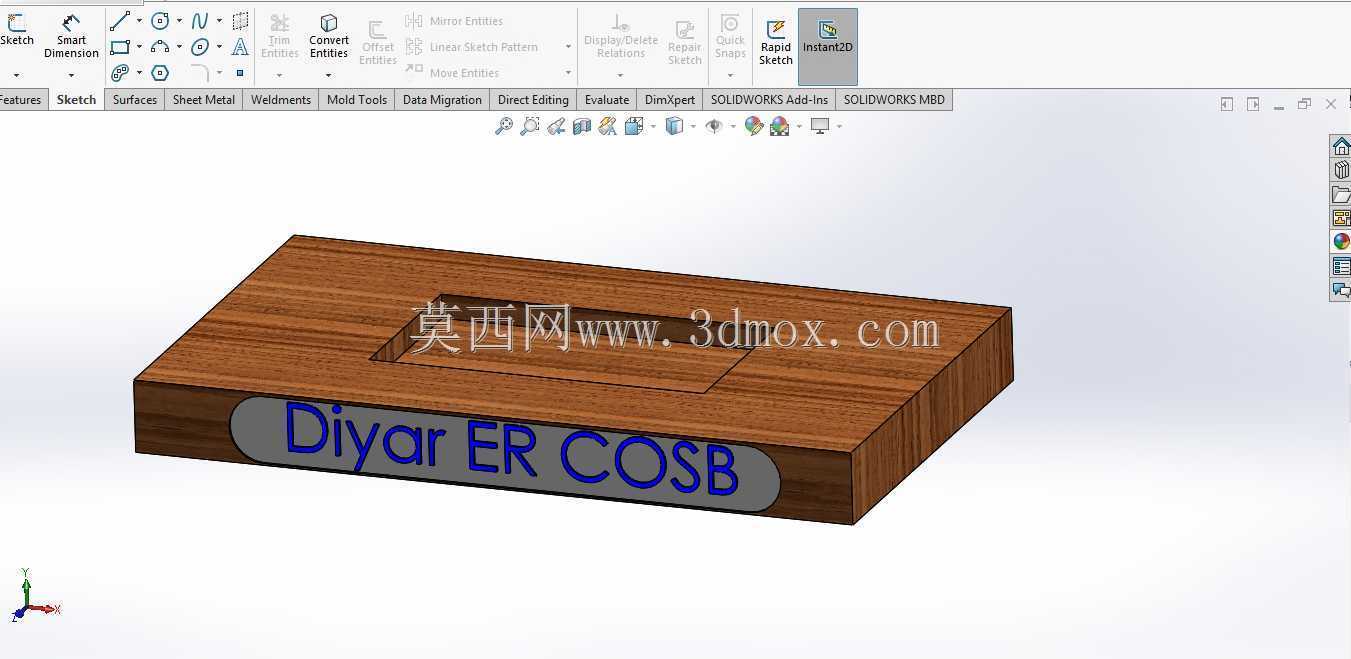

斯特林发动机核心安装基座结构设计

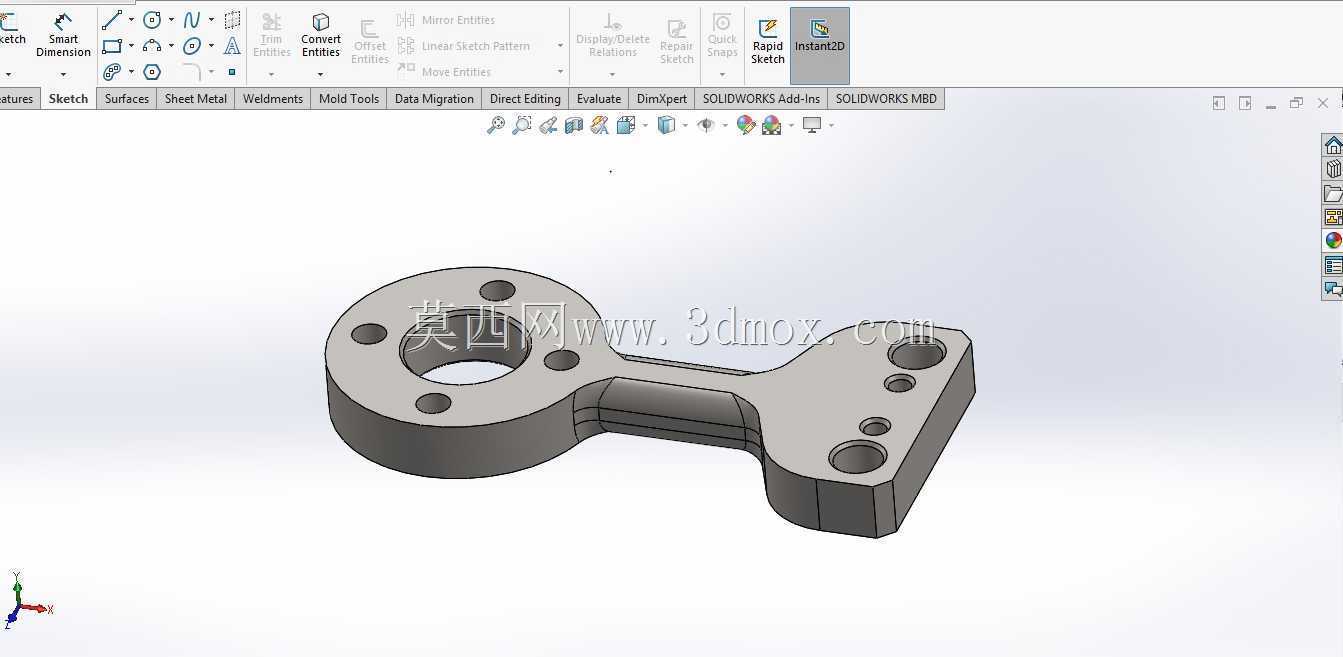

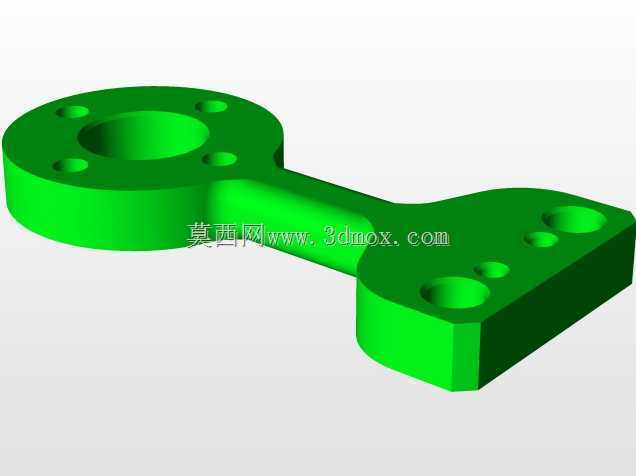

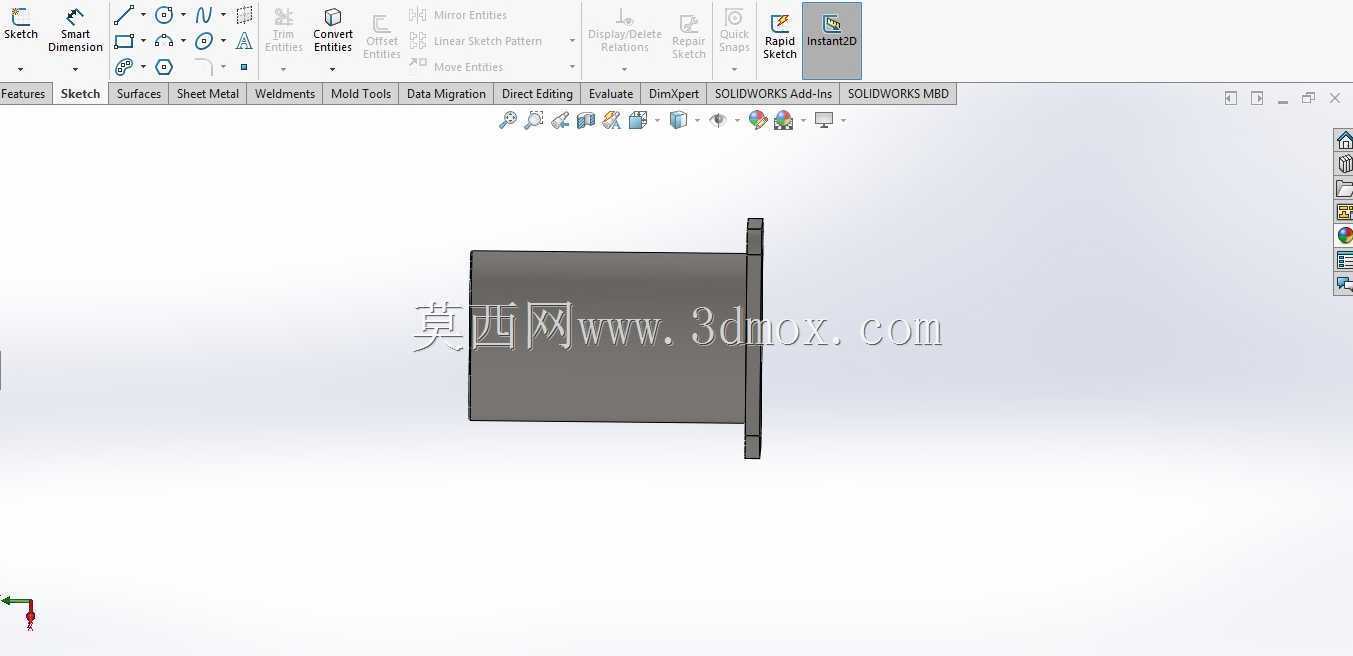

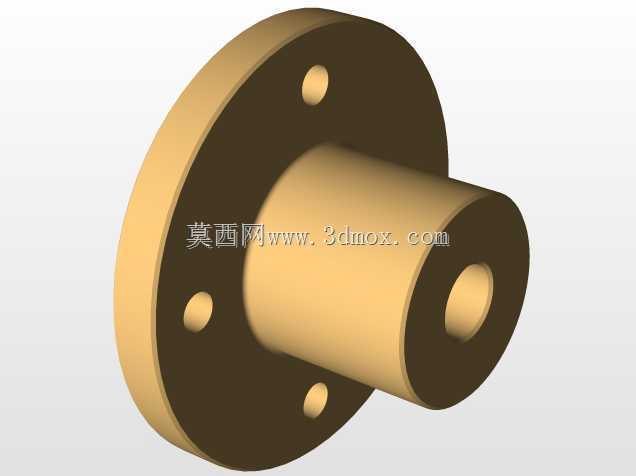

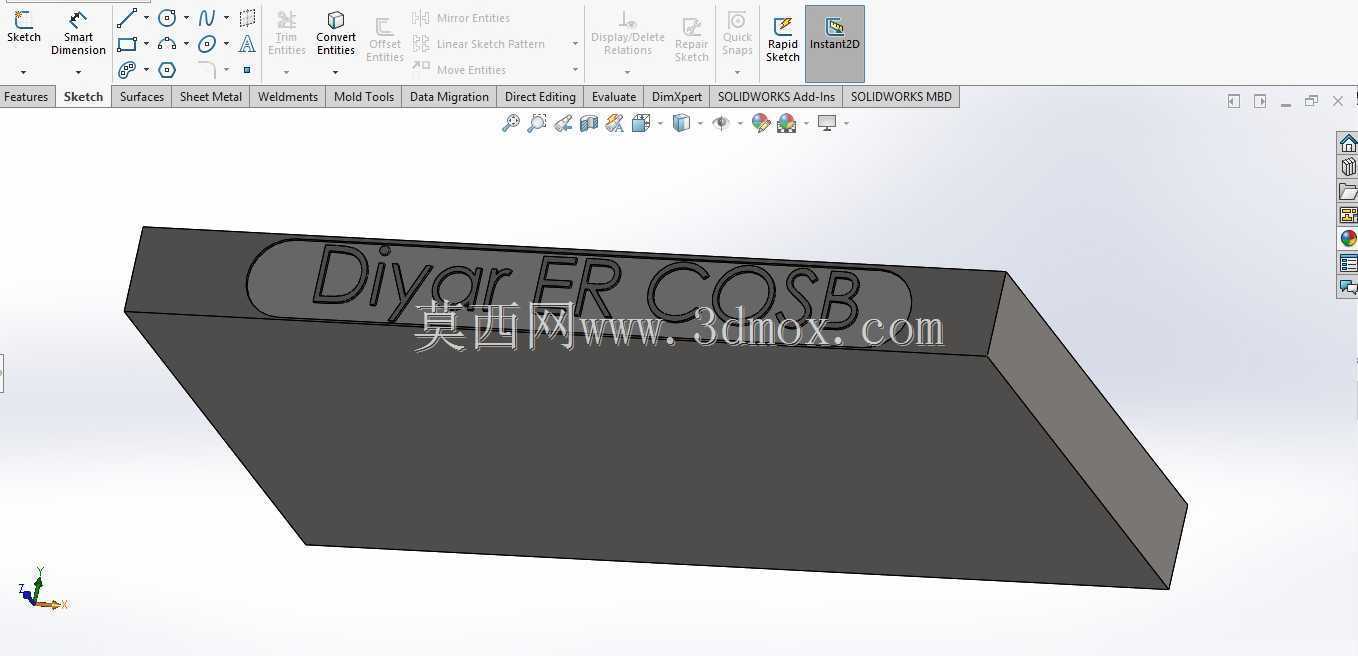

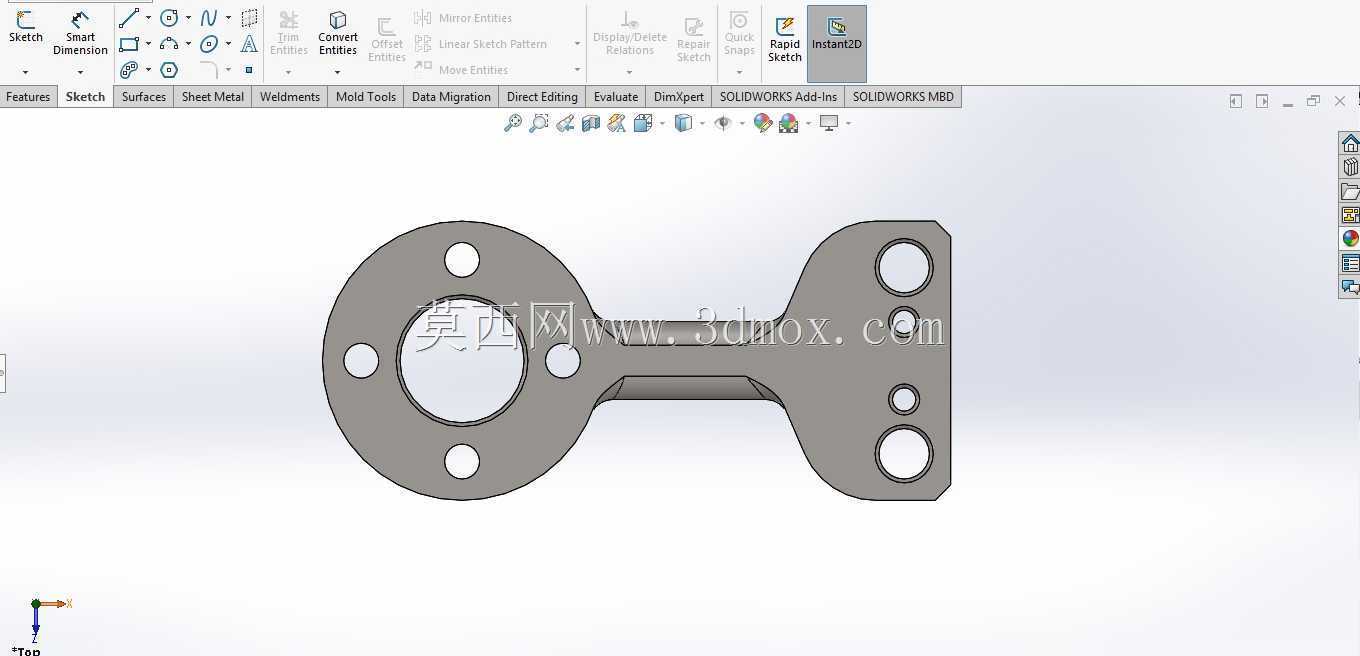

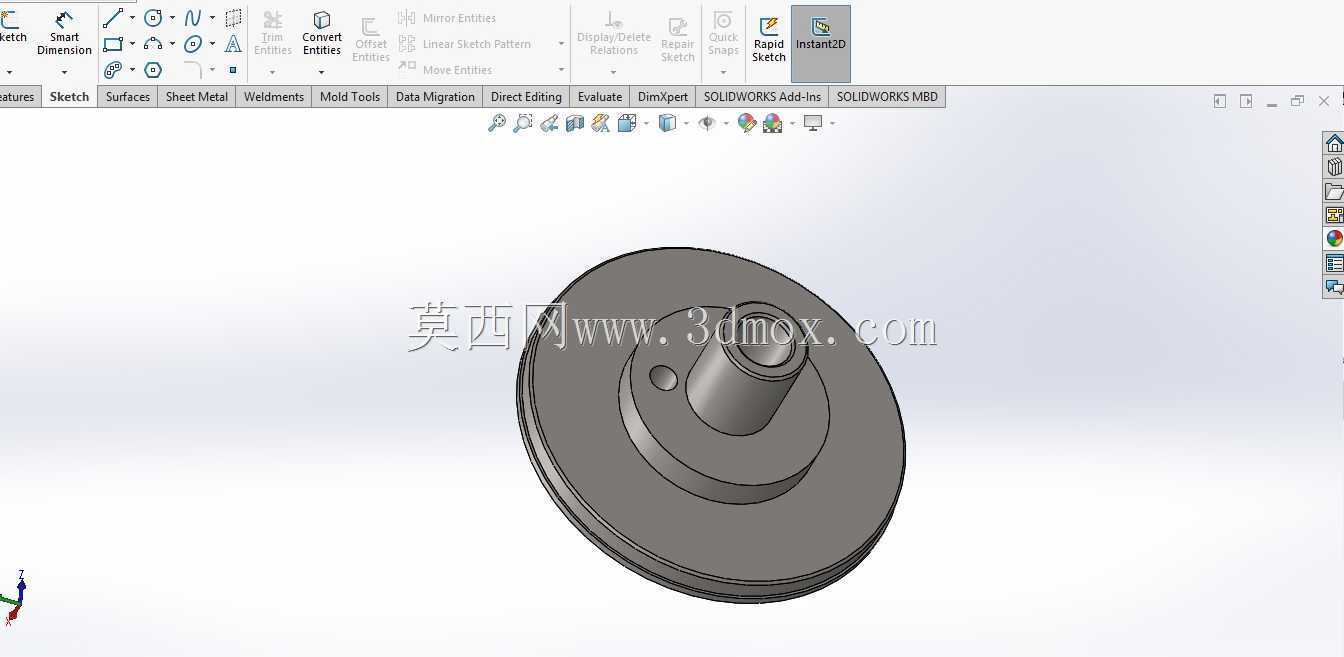

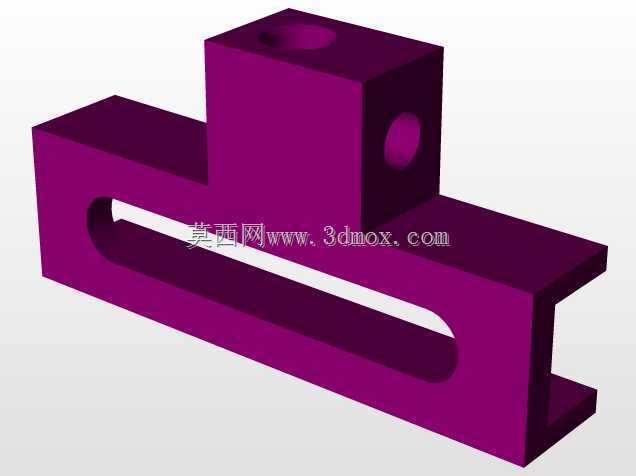

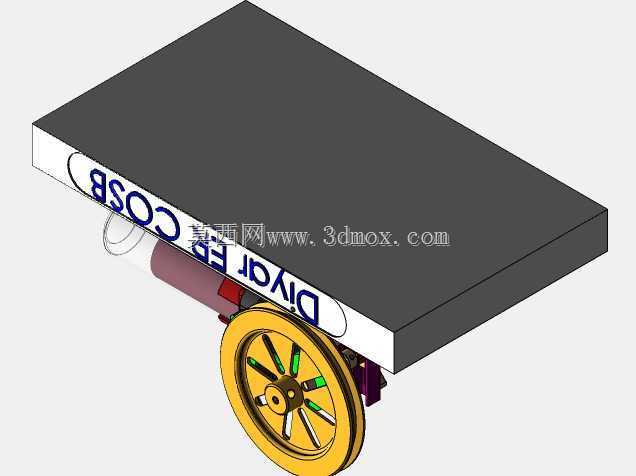

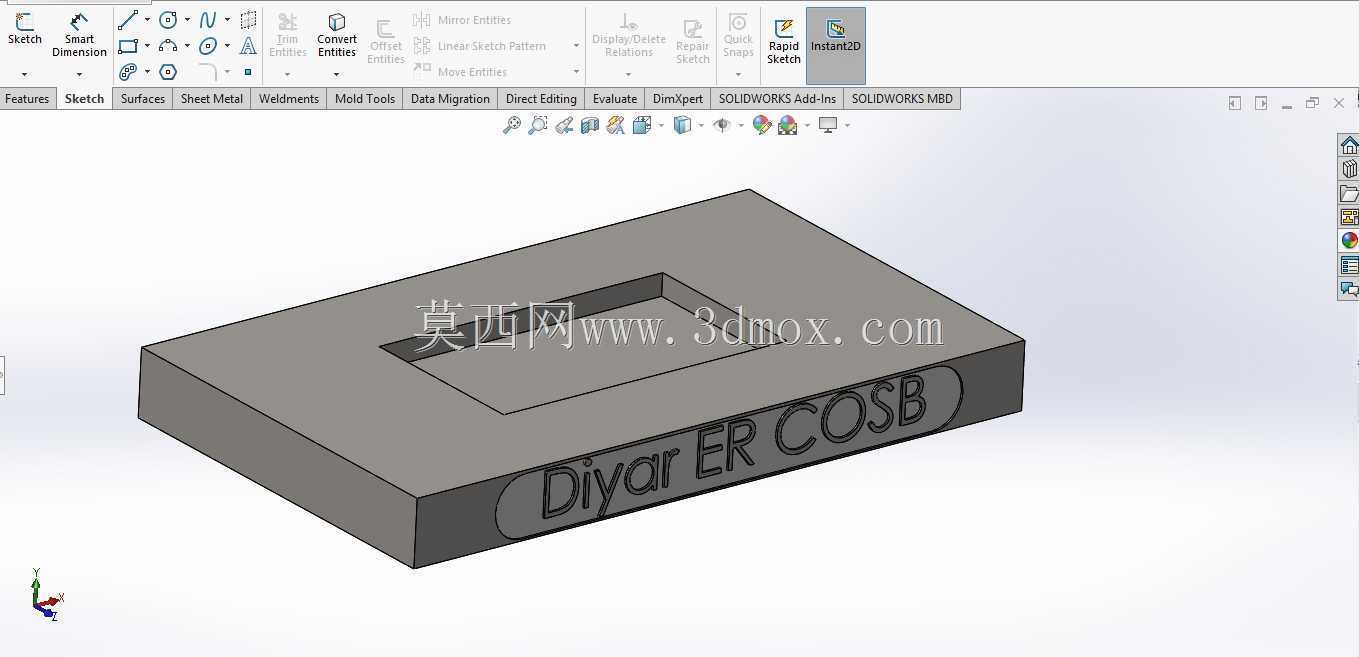

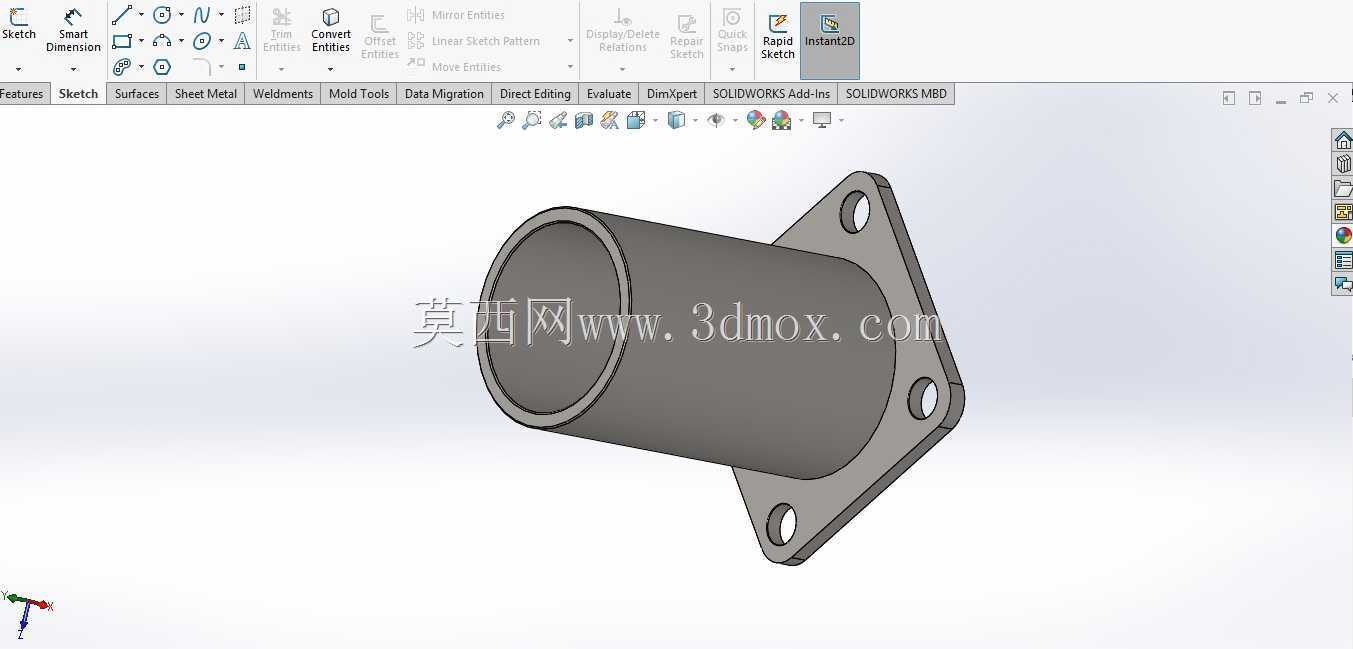

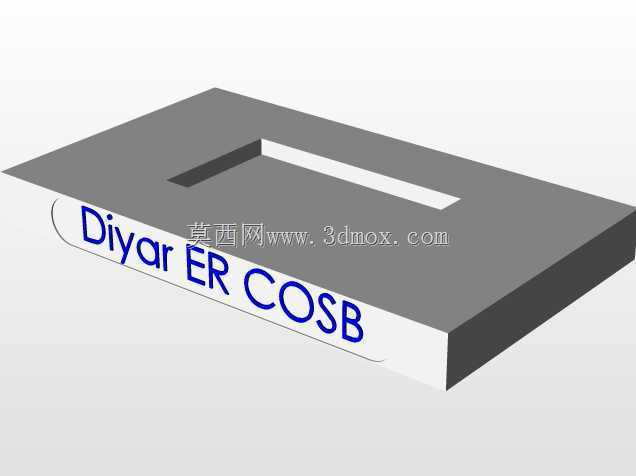

　　在分布式供能、科教演示、余热回收利用等场景中，斯特林发动机作为外燃式热机的典型代表，其安装基座的结构合理性直接决定整机运行稳定性与装配精度。本次呈现的结构件为斯特林发动机的核心安装基座，承担着动力腔体、传动组件、换热管路的定位承载功能，是整机装配的基准载体。从实际工程应用来看，这类基座常应用于小型科教演示斯特林发动机、低功率余热回收斯特林发电装置中，需要兼顾安装定位精度、结构刚性与轻量化需求，避免运行过程中因振动导致传动卡滞、密封失效等问题。设计过程中首先梳理了各核心部件的安装定位需求：动力气缸的安装孔位采用同轴度公差约束，保证活塞往复运动的直线度，避免偏磨导致的气密性下降；传动曲柄的安装孔与气缸安装孔保持严格的中心距公差，

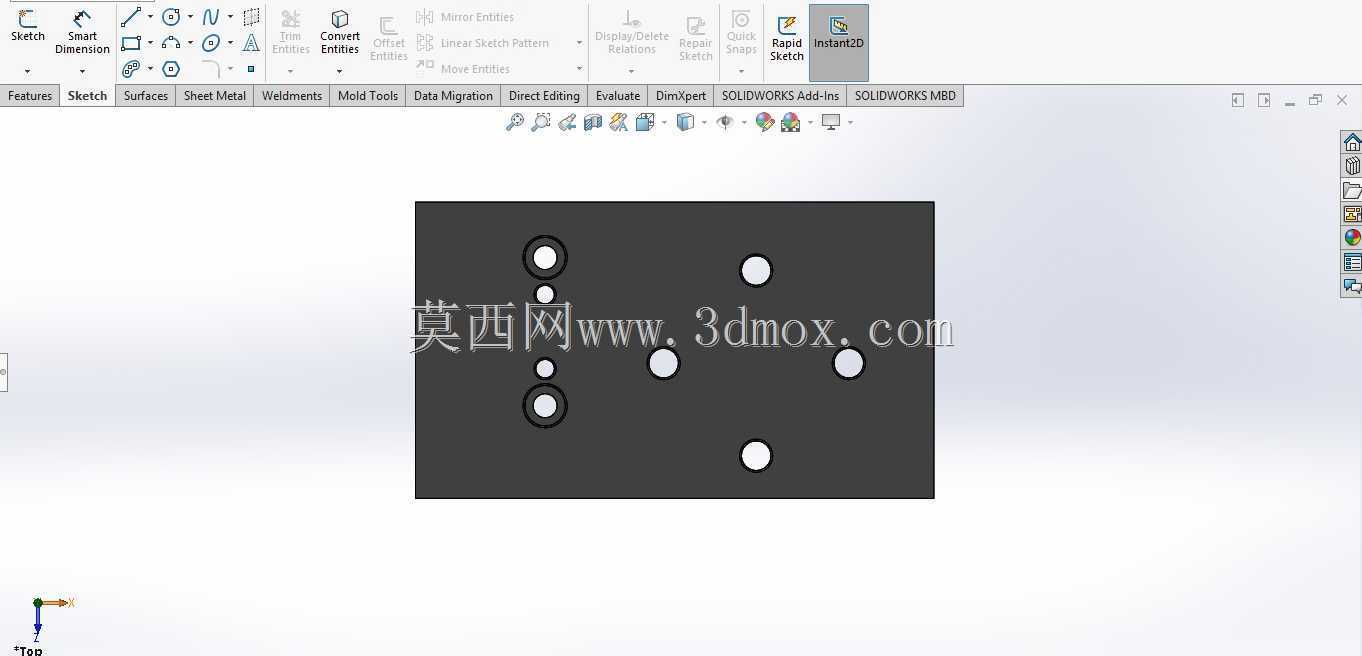

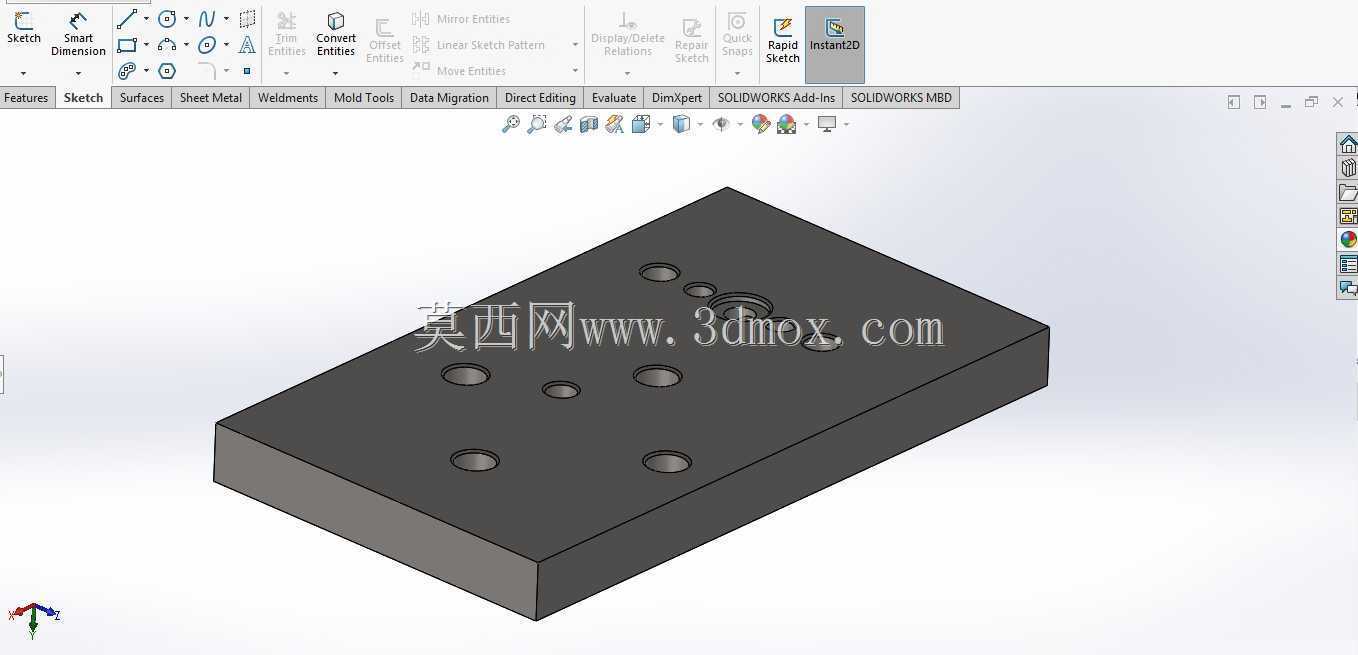

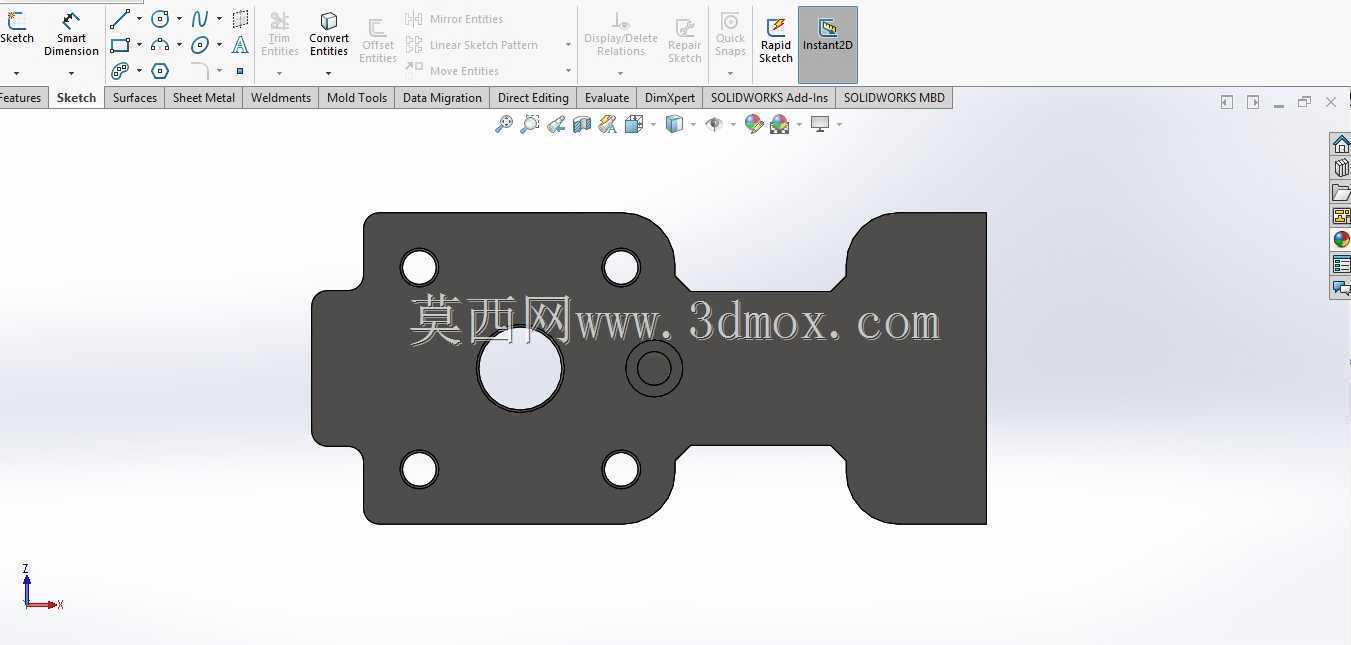

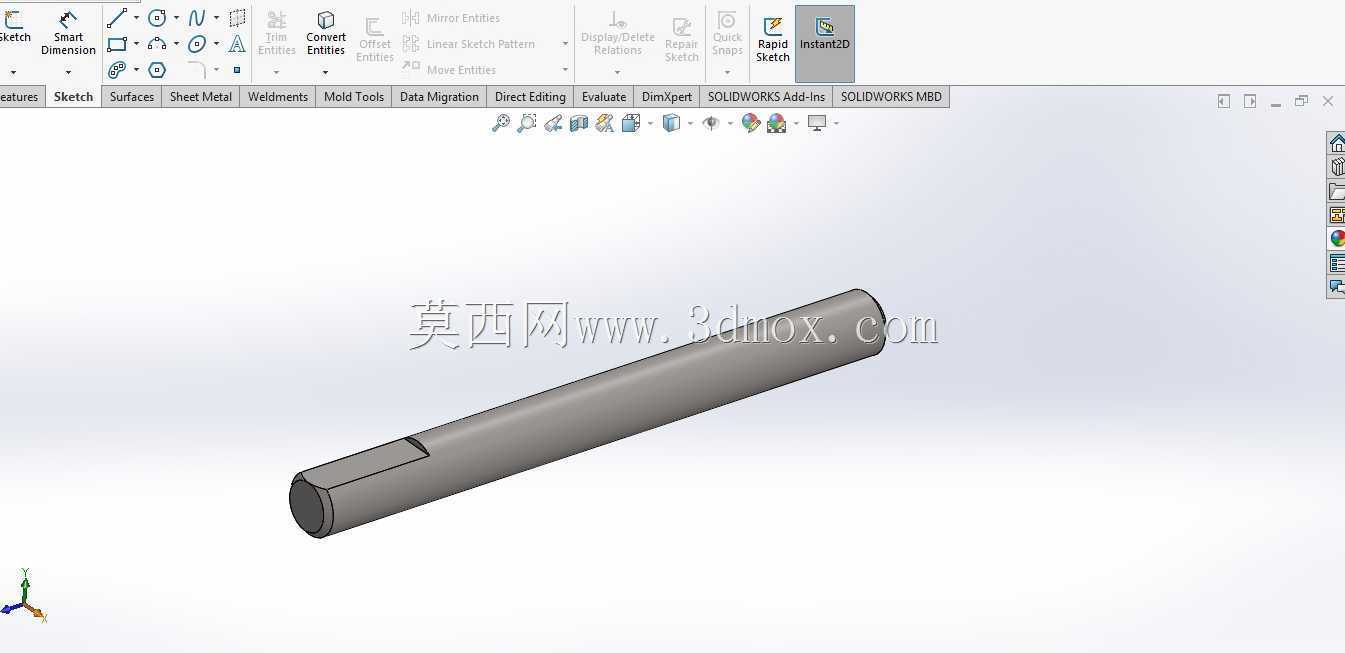

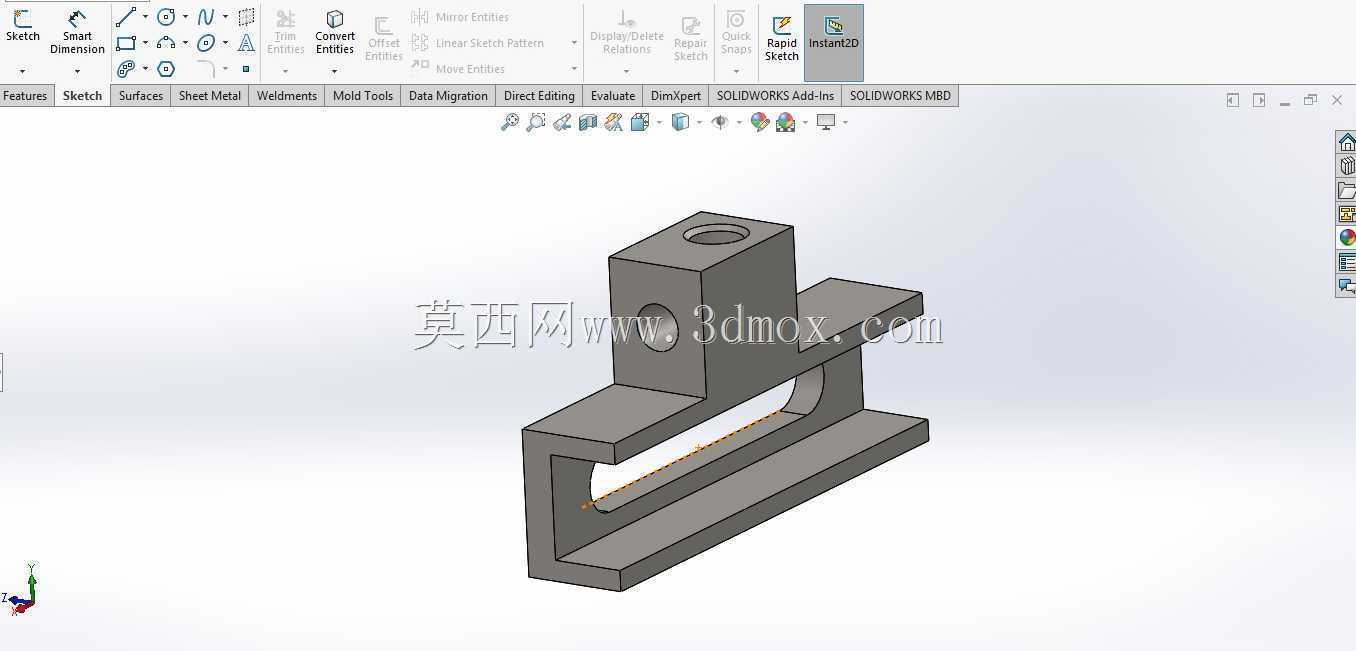

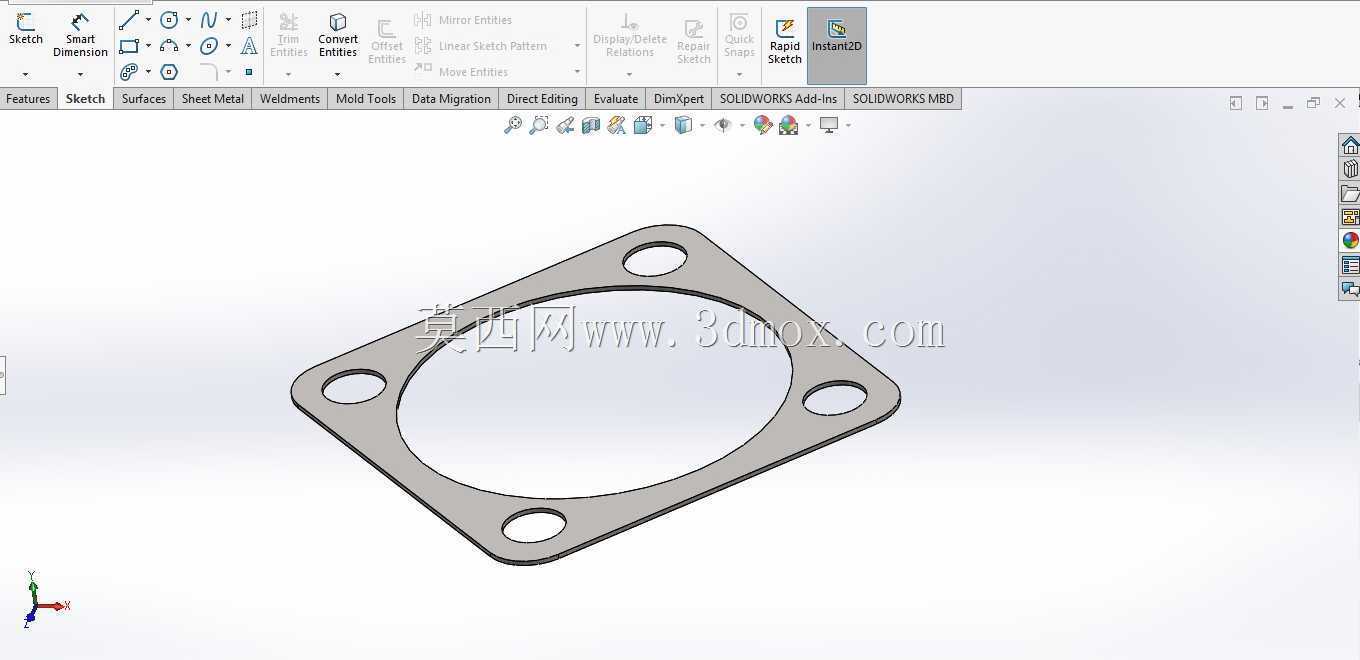

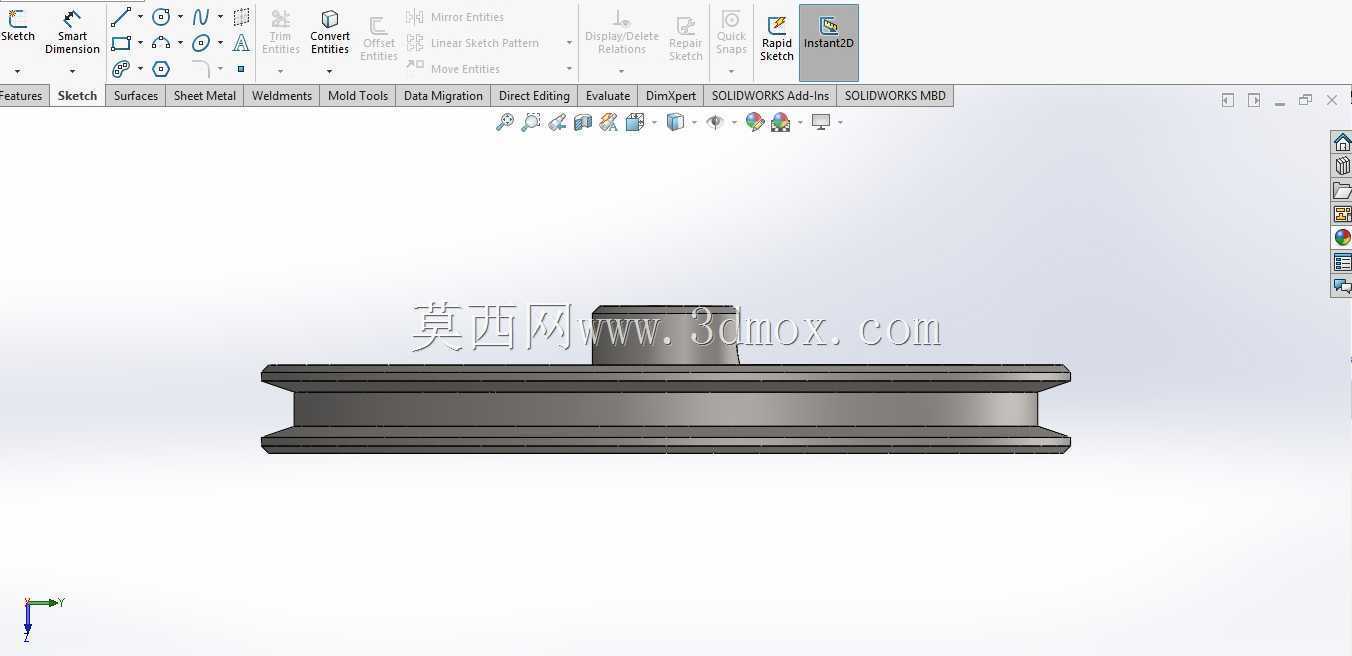

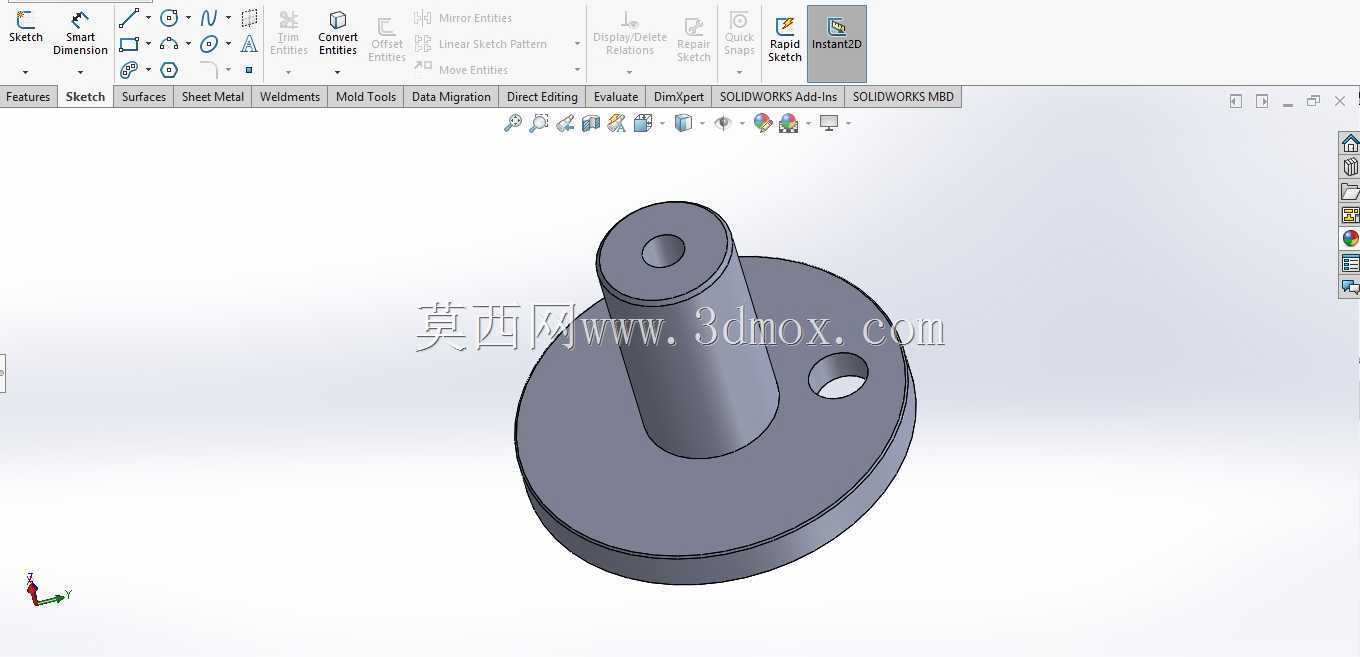

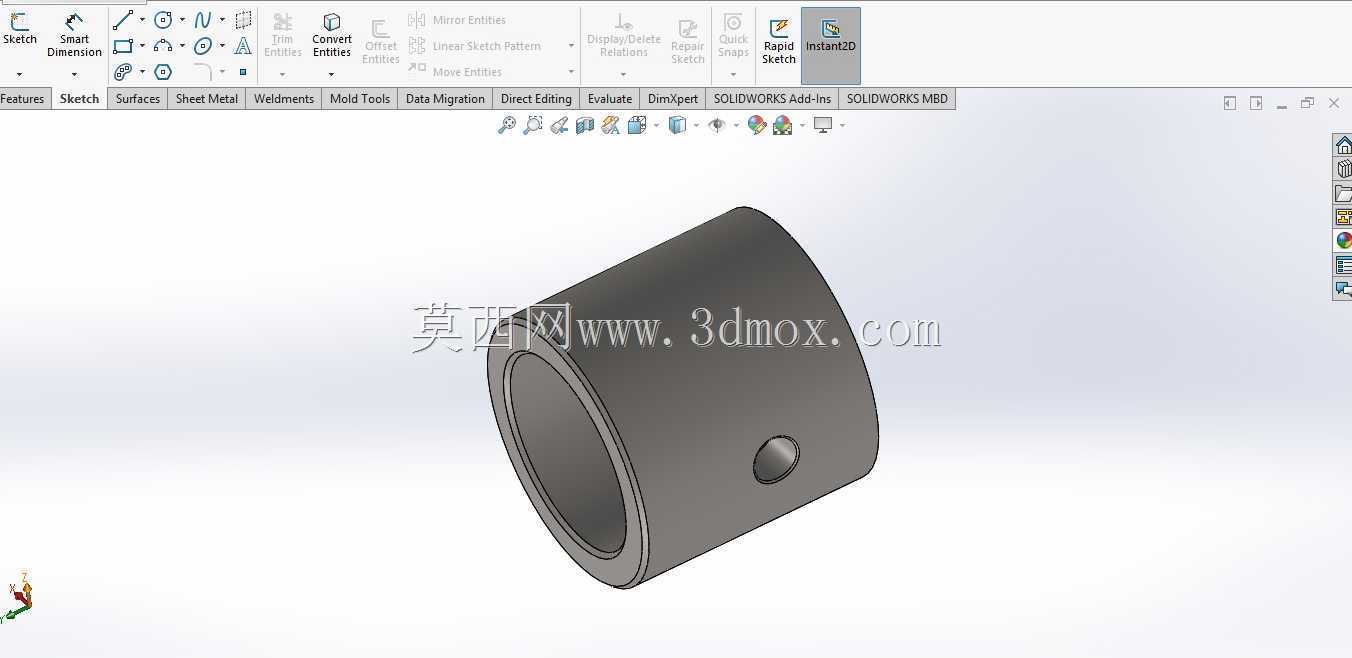

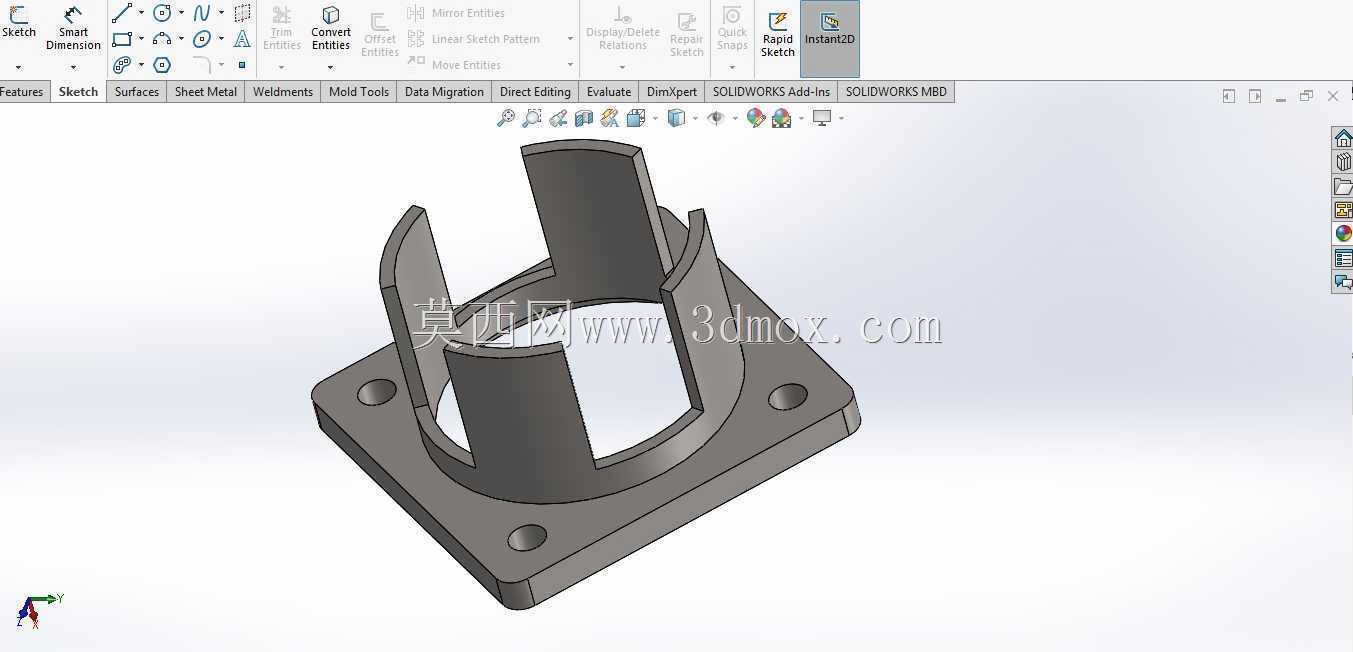

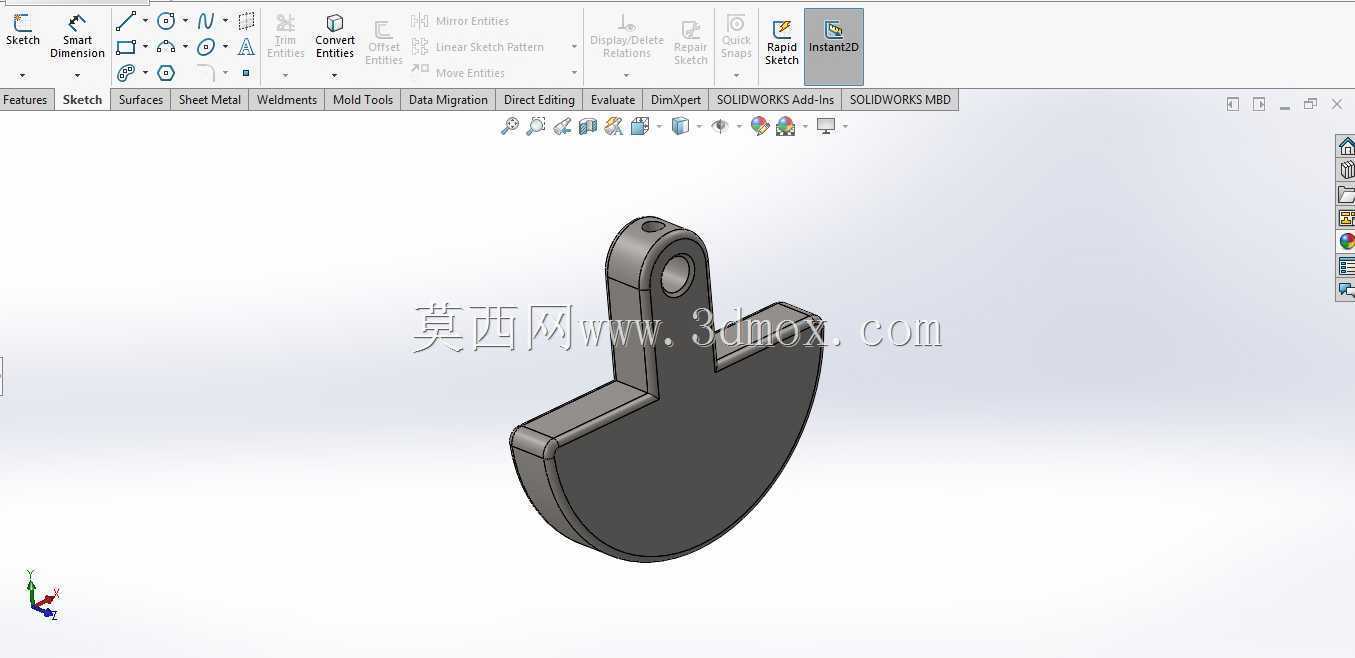

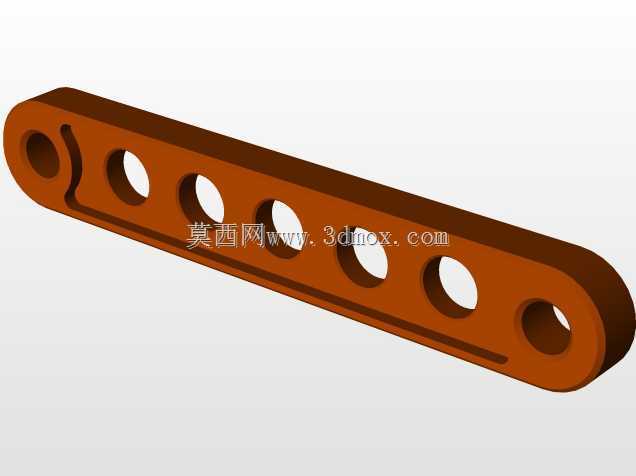

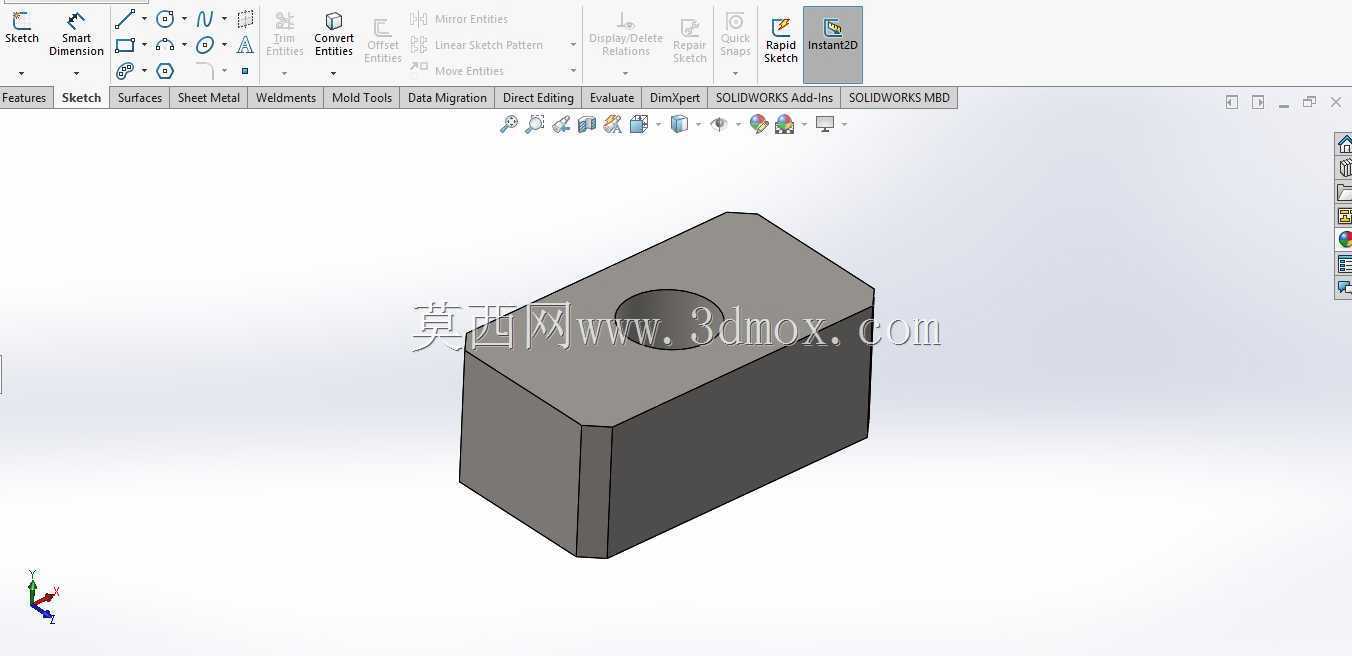

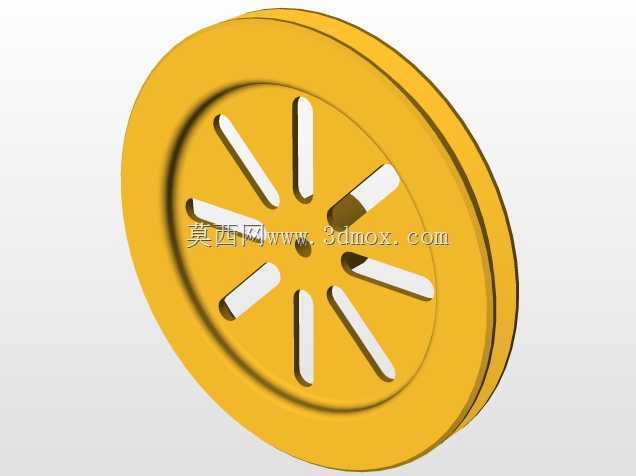

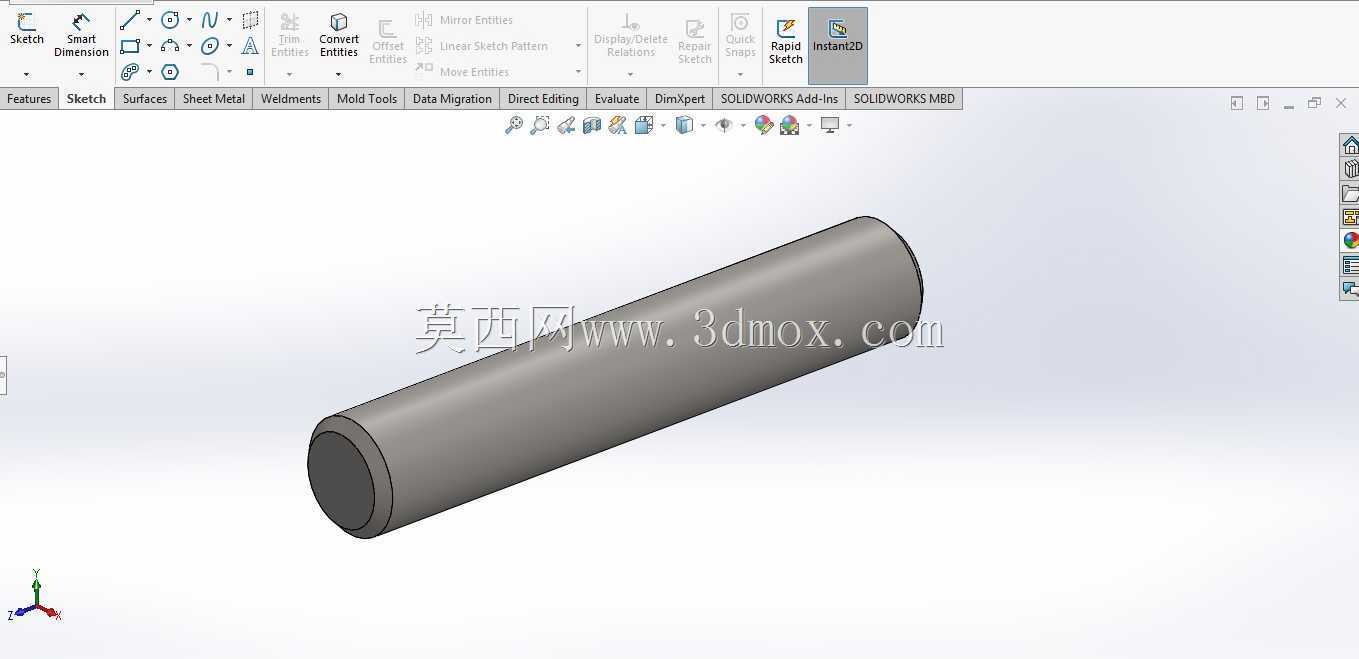

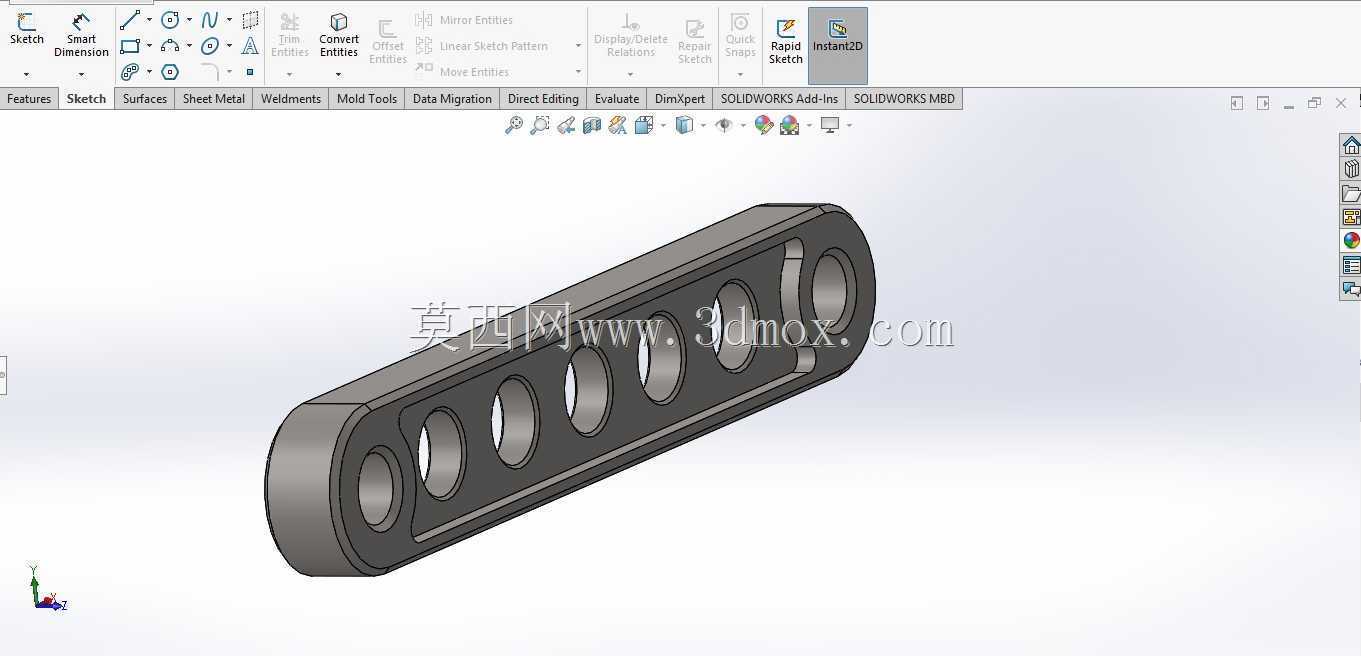

　　确保曲柄连杆机构的运动死点位置准确，降低运转阻力。基座上的不同孔径分别对应动力气缸固定、传动轴承座安装、换热管路固定、端盖锁紧等功能，孔位排布沿动力输出轴线对称分布，既保证受力均匀，也能让整机装配后重心落在基座支撑范围内，减少运转时的倾覆力矩。从安装边界来看，基座采用矩形板式结构，边缘预留的安装孔可直接固定在整机支架或者演示台面上，不需要额外设计转接件，降低装配复杂度。基座的厚度经过受力校核，在气缸安装区域做了局部加厚处理，承受活塞往复运动带来的交变载荷时不会出现形变，而其余区域做了轻量化挖除，在保证刚性的前提下控制整体重量，适配小型便携类斯特林发动机的设计需求。实际装配过程中，该基座作为所有核心部件的定位基准，

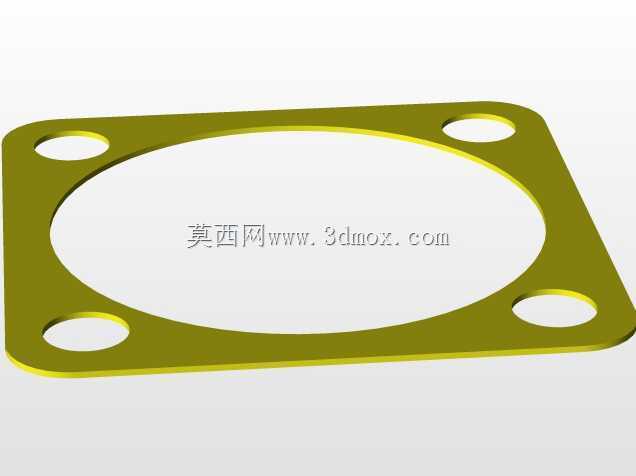

　　装配顺序遵循先定位动力腔体、再安装传动组件、最后固定换热管路的流程，所有孔位的位置公差控制在0.02mm以内，保证各运动部件之间无干涉。针对外燃机的工作特性，基座靠近加热端的位置预留了隔热衬垫的安装空间，避免加热腔体的热量传递到传动端导致轴承润滑脂失效，同时在对应传动机构的位置预留了观察缺口，方便调试时观察曲柄连杆的运动状态，排查卡滞问题。在余热回收场景应用时，这类基座还可以适配不同规格的换热管接头，只需要更换对应孔径的衬套即可兼容不同功率的换热组件，具备一定的通用性。不同于内燃机的缸体结构，斯特林发动机的基座不需要承受爆燃带来的瞬间高压冲击，但需要长期承受交变的热应力与往复运动带来的振动载荷，因此设计时在孔位边缘做了圆角过渡处理，

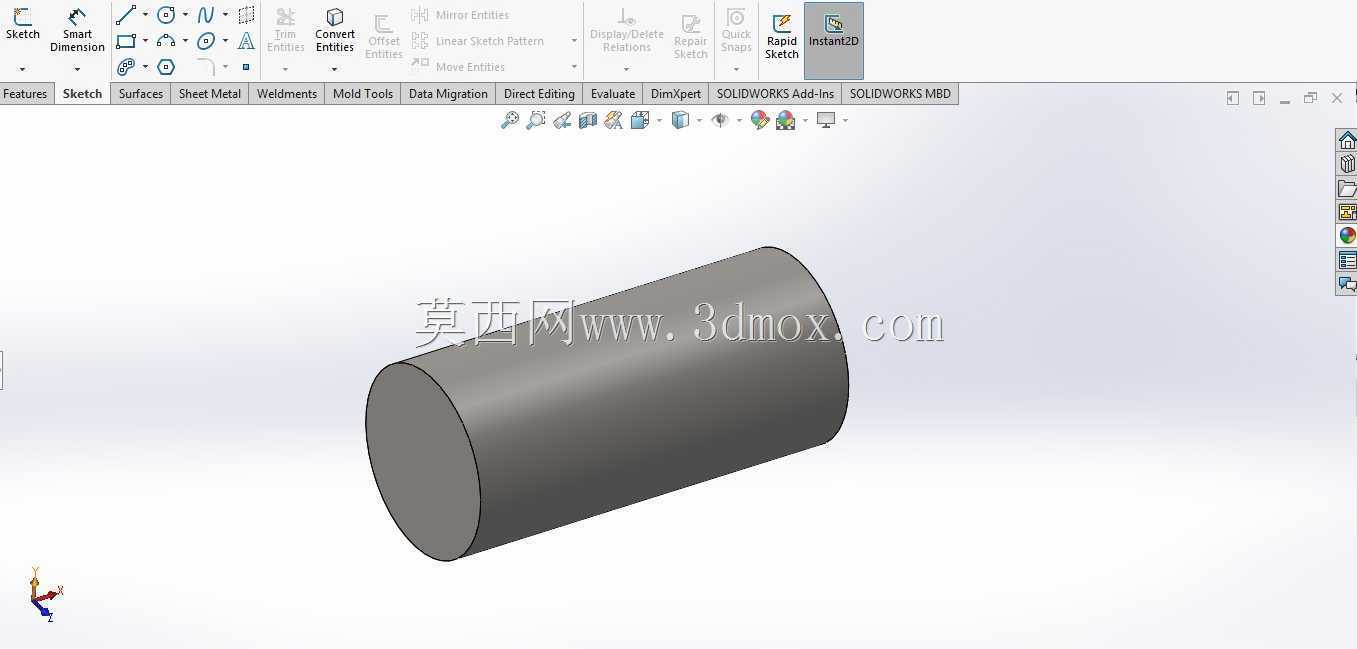

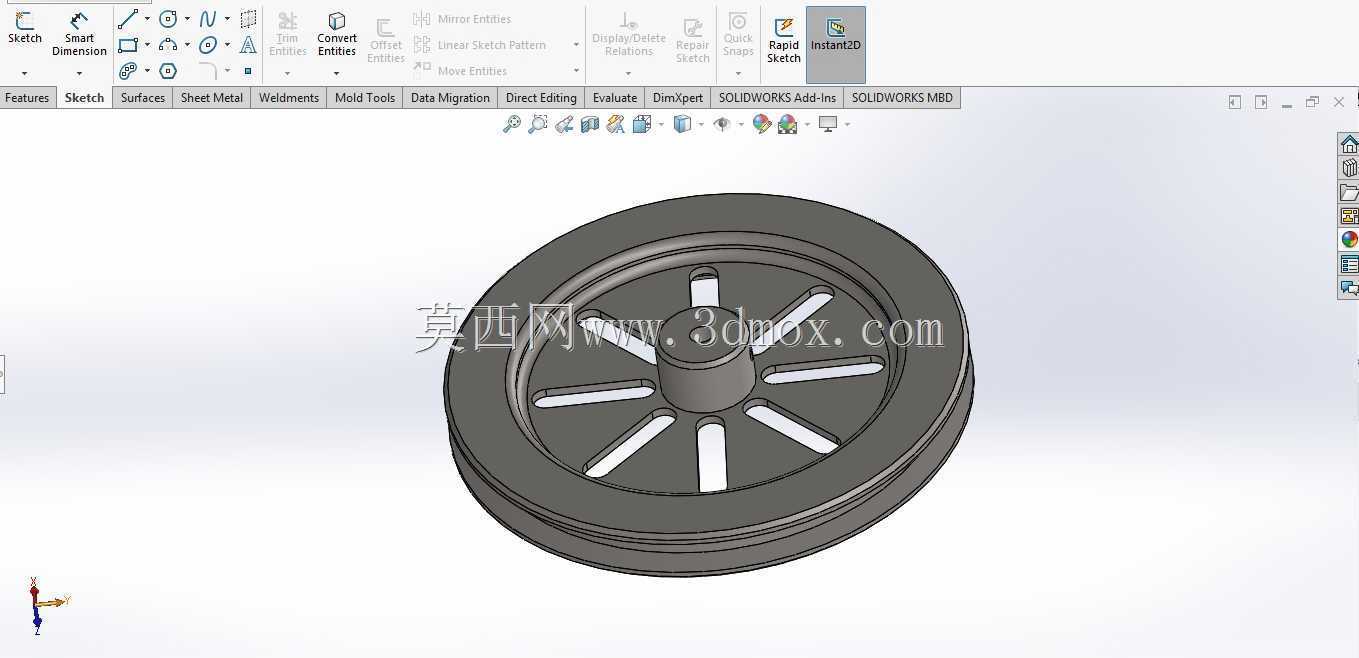

　　减少应力集中点，提升长期运行的结构可靠性。基座表面的平面度公差控制在0.01mm/100mm，保证气缸安装端面与基座平面垂直，避免活塞运行过程中出现侧向力，延长密封件的使用寿命。从三维建模的角度来看，该结构的建模过程优先绘制基准草图，以动力气缸的中心轴线为第一基准，传动曲柄的中心轴线为第二基准，所有孔位的位置尺寸都基于这两个基准标注，后续修改参数时只需要调整两个基准的中心距，即可快速适配不同行程的斯特林发动机设计，提升模型的参数化复用性。建模过程中对所有安装孔的沉头深度、倒角尺寸都做了明确约束，完全匹配标准紧固件的安装尺寸，不需要二次加工即可直接用于3D打印或者机加工生产，适配小批量定制、科教教具制作等场景的加工需求。
