V型12缸发动机缸体总成结构设计

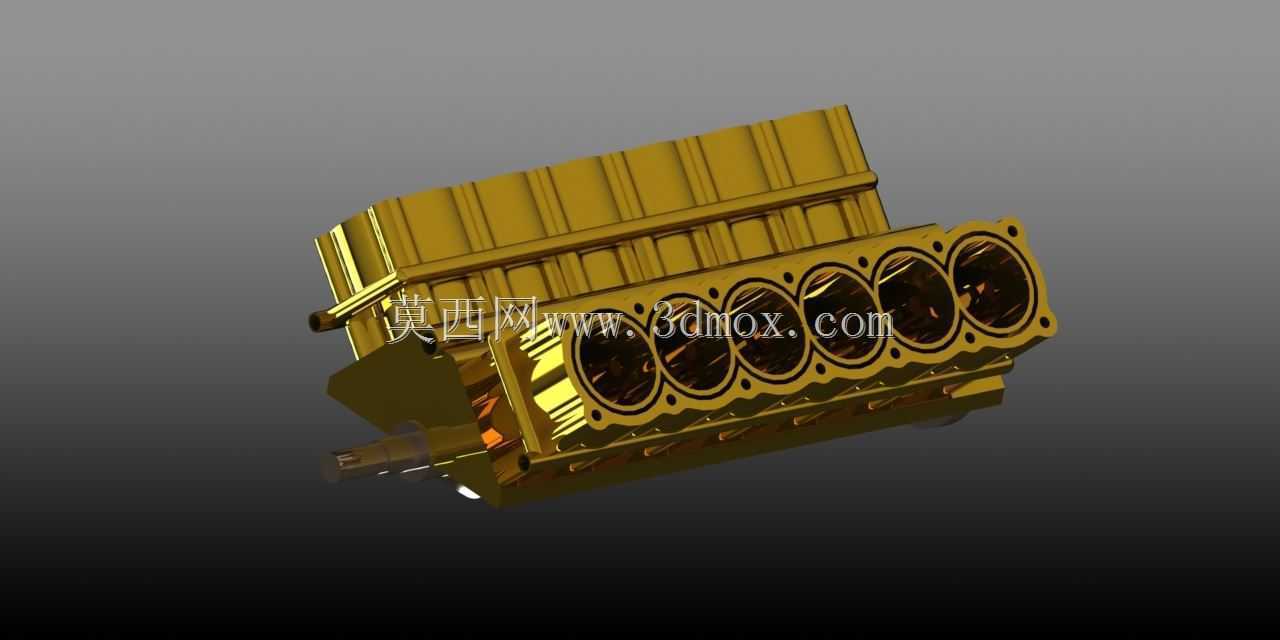

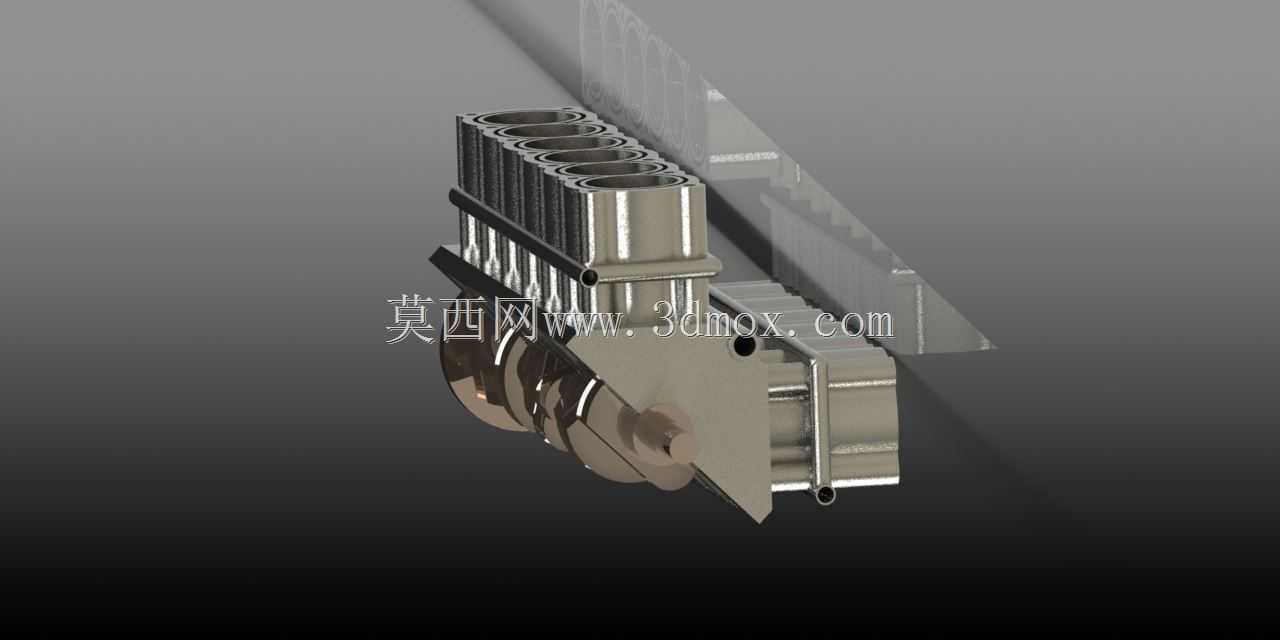

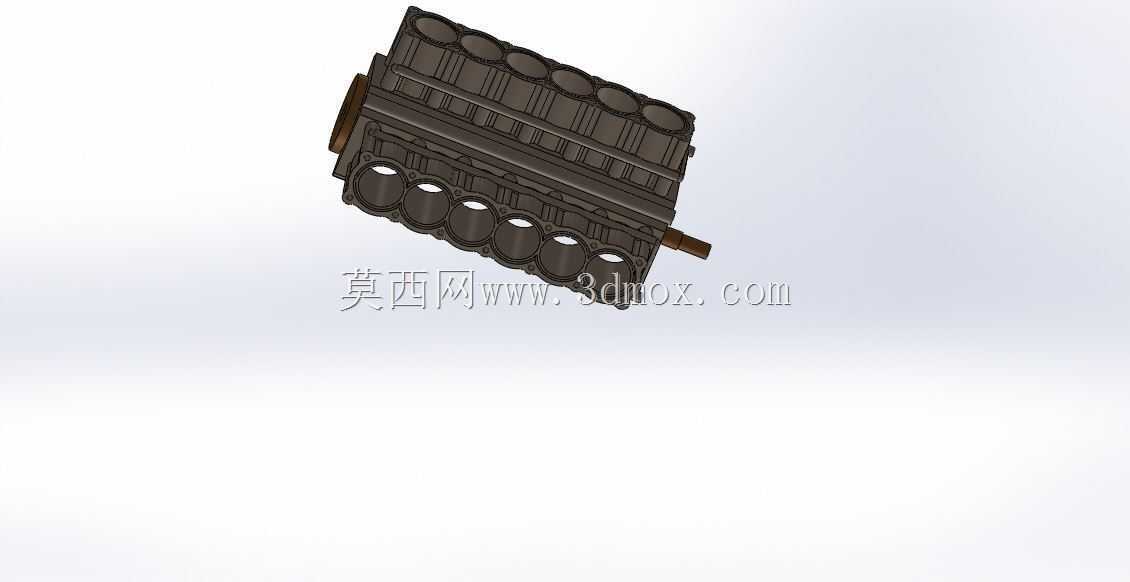

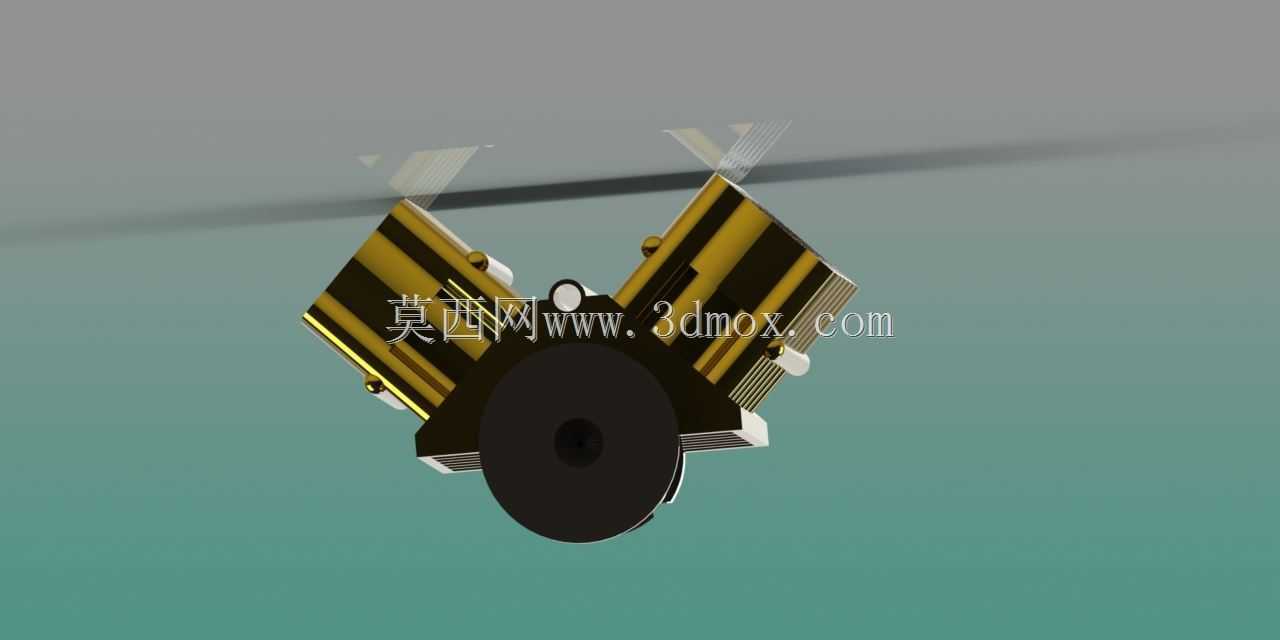

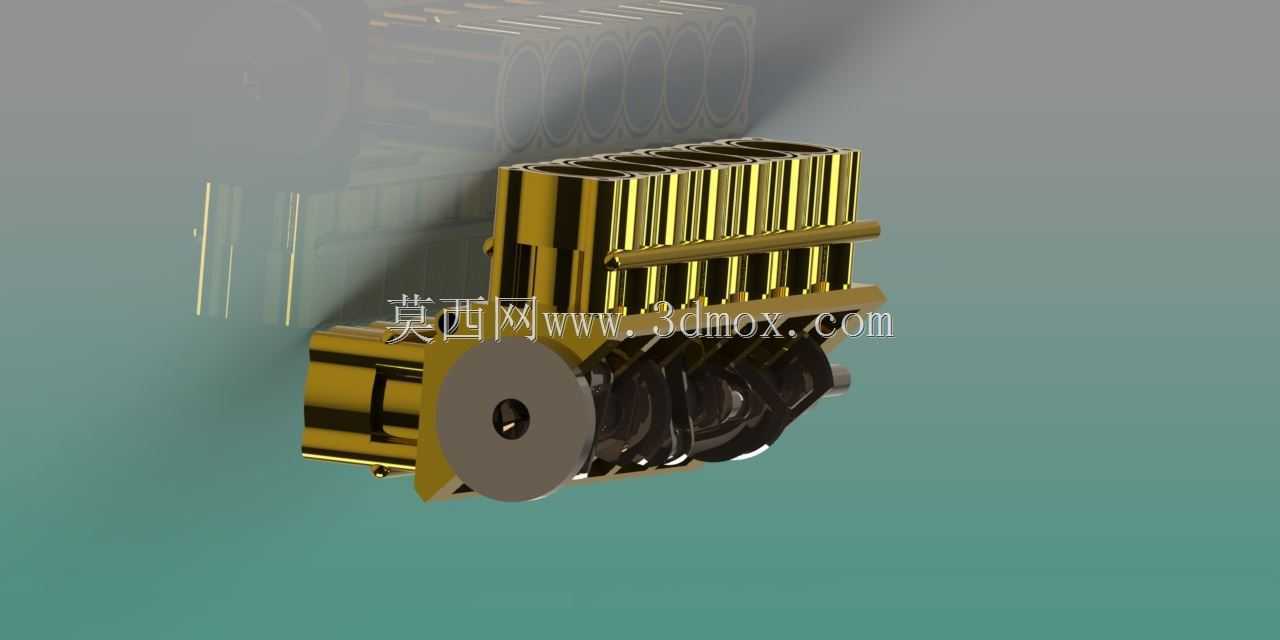

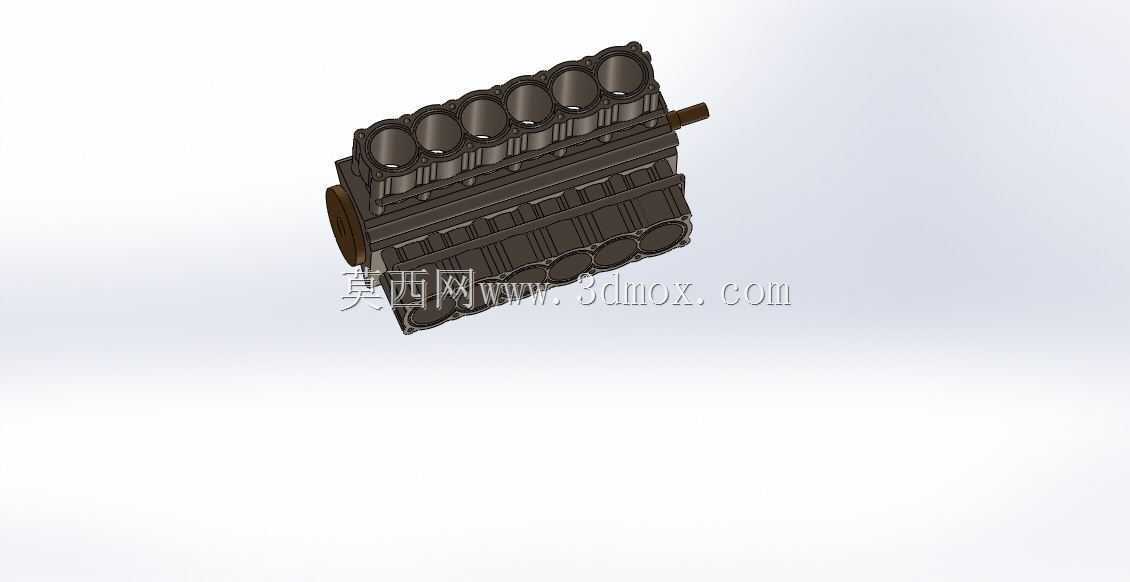

　　在大排量乘用车辆、高性能工程机械、重型船舶辅机以及固定动力机组的动力系统搭建中，V型12缸内燃机始终是高功率密度动力输出的核心选型，而缸体作为整台发动机的装配基体，其结构设计合理性直接决定了整机的运行可靠性、NVH表现与服役寿命。这款V12缸体采用经典的60度夹角V型布局，两侧各排布6个气缸筒，这种布局方式能够在保证12个气缸总排量的前提下，将整机的轴向长度压缩至与直列6缸发动机接近的水平，大幅降低动力舱的纵向空间占用，同时60度的夹角设计能够让曲轴的发火间隔角保持均匀，平衡一阶与二阶往复惯性力，从根源上减少发动机运行过程中的振动传递，降低整机悬置系统的设计难度。从结构细节来看，缸体采用整体式龙门结构设计，曲轴箱部分的下沿低于曲轴回转中心，相比平分式缸体结构，龙门式结构的整体弯曲刚度与扭转刚度可提升40%以上，能够承受12个气缸交替做功带来的高频冲击载荷，避免高转速工况下缸体出现形变导致的气缸失圆、曲轴轴颈偏磨等问题。两侧气缸筒之间设计有贯通式冷却水道，冷却水从缸体前端的进水口进入后，会沿着各气缸周围的水套均匀分流，带走燃烧室传递到缸壁的热量，同时在V型夹角的中央位置设计有专门的回油通道与挺柱腔，既能够保证配气机构的润滑机油顺利回流到油底壳，也能为凸轮轴、挺柱等配气部件提供充足的布置空间，避免气门驱动机构与曲轴连杆机构出现运动干涉。缸体的顶面设计有统一的气缸盖安装平面，平面上的螺栓孔按照等力矩分布原则排布，

　　每个气缸周围均匀布置8个缸盖螺栓，能够保证气缸垫被均匀压紧，防止高压缩比工况下出现燃气冲缸、冷却水泄漏等故障。缸体的前端面预留了正时机构、水泵、机油泵以及前端轮系的安装定位面与螺栓孔，所有安装位的同轴度、平面度公差都按照IT7级精度设计，保证前端附件驱动轮系的运转平顺性，减少皮带偏磨、异响等问题。后端面则设计有飞轮壳与变速器的连接定位止口，止口的圆度公差控制在0.02mm以内，保证曲轴输出端与变速器输入轴的同轴度，避免动力传递过程中出现附加载荷。在安装边界方面，这款缸体两侧的下部设计有整体式发动机安装支脚，支脚的安装孔位间距与同功率段的重型发动机悬置安装标准匹配，能够直接适配现有多数重载动力舱的安装布局，不需要额外设计转接支架；缸体的总宽度控制在750mm以内，总高度（含曲轴箱部分）不超过480mm，能够在预留足够的周边附件安装间隙的前提下，适配多种不同设备的动力舱空间要求。从实际使用场景来看，这款缸体的壁厚经过拓扑优化设计，在保证刚度满足20bar以上爆发压力要求的前提下，相比同排量的传统V12缸体减重12%左右，既能够满足高性能车辆对动力总成轻量化的要求，也能够满足固定动力机组长期满负荷运行的强度要求。缸体内部的主轴承座采用整体式铸铁结构与铝合金缸体本体嵌铸结合的方式，既利用了铝合金的轻量化优势，也保证了主轴承座的耐磨性能与支撑刚度，能够承受曲轴高转速运转时的径向冲击载荷。在润滑油道设计上，缸体内部设计有贯通式主油道，

　　主油道通过各分支油道直接连通主轴承座、凸轮轴轴承位、活塞冷却喷嘴位置，机油从机油泵泵入主油道后，能够以最短的路径到达各个润滑点，保证冷启动工况下各个摩擦副能够快速建立油压，减少启动磨损。同时每个气缸对应的位置都设计有活塞冷却喷嘴安装孔，喷嘴喷出的机油能够直接喷射到活塞内腔顶部，带走活塞顶部的热量，避免高负荷工况下活塞出现过热烧蚀、热变形卡死等问题。在细节设计上，缸体的水套内部设计有导流筋，能够引导冷却水优先流向排气侧缸壁以及燃烧室周围的热负荷集中区域，避免出现局部冷却不足导致的缸体热应力集中，减少缸体开裂的风险；气缸筒的内壁采用平台网纹珩磨工艺设计，网纹的角度与深度按照活塞环的密封要求匹配，能够在缸壁表面储存适量润滑油，

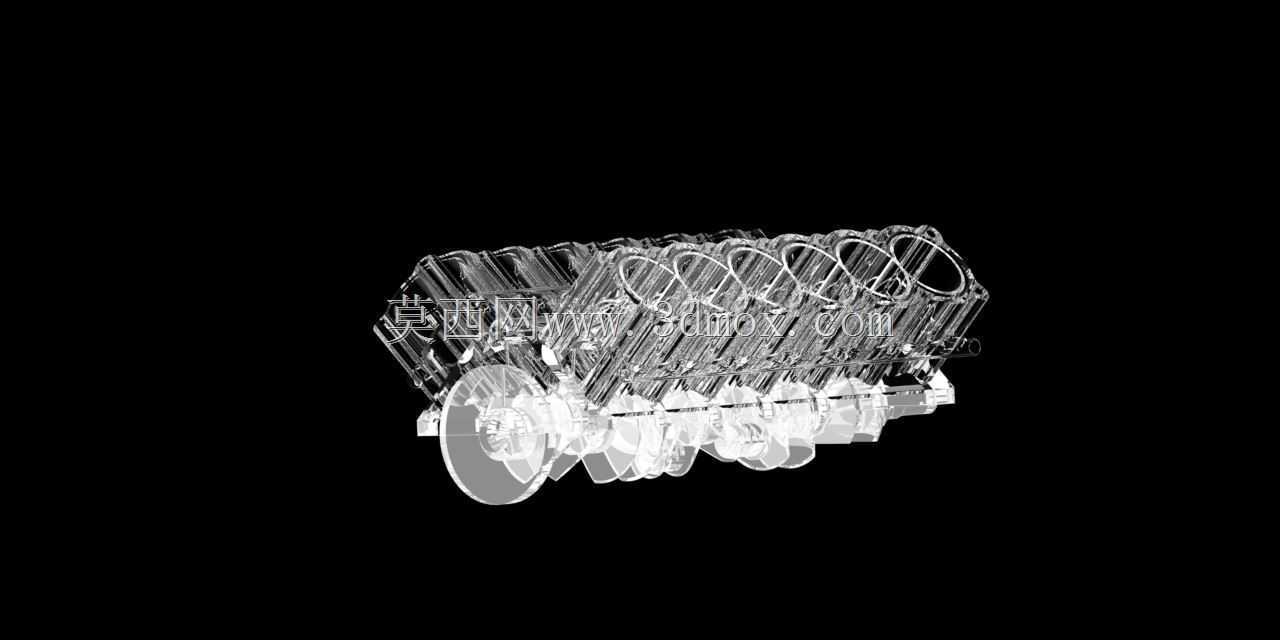

　　保证活塞环与缸壁之间的润滑，同时减少机油窜入燃烧室的概率，降低机油消耗量。对于结构设计从业者而言，这款缸体的建模过程完整还原了从整体布局到细节特征的全流程设计逻辑，所有的壁厚过渡、圆角设计、加强筋排布都符合实际工程中的铸造工艺要求，不存在无法脱模、壁厚突变导致铸造缺陷的结构问题，能够直接作为V型多缸发动机缸体设计的参考样本，也可用于动力总成装配模拟、教学演示等场景。在进行整机装配模拟时，这款缸体的所有安装定位特征都与实际量产部件匹配，能够直接对接曲轴、连杆、活塞、气缸盖、正时机构、油底壳等周边部件的模型，完成完整的发动机总装搭建，验证各个部件之间的运动间隙与装配工艺性，减少实际样机试制过程中的设计变更次数。
