蓝牙RC接收器防护外壳结构设计

　　这款蓝牙RC接收器的防护外壳，主要面向遥控模型、小型无人载具、工业无线遥控终端的信号接收端防护场景，核心作用是为内置的蓝牙信号接收电路板提供物理防护、安装定位与接线规整的功能，解决裸露电路板在实际使用中容易受磕碰、积灰、接线拉扯松脱的常见问题。从实际使用场景来看，这类蓝牙RC接收模块常被部署在模型车、小型船模、固定翼航模以及车间内的小型无线遥控工位设备上，使用环境存在一定的振动、偶发的碎屑飞溅，还有接线端频繁受力的情况，外壳的设计完全围绕这些实际工况展开。

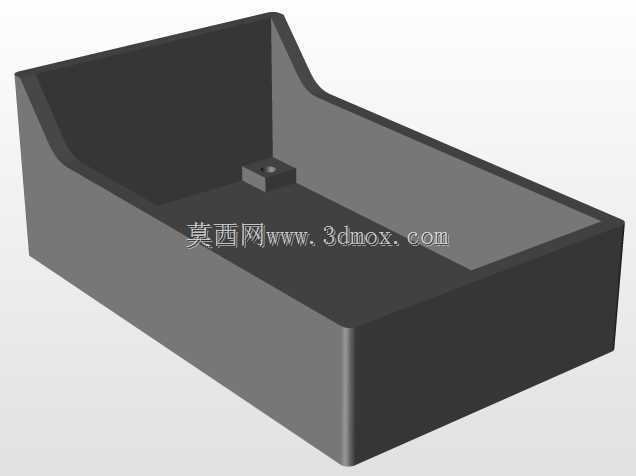

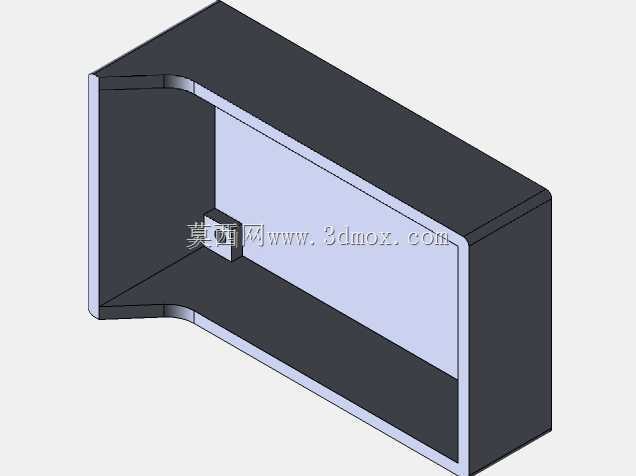

　　设计思路上没有采用复杂的卡扣或者多余的装饰结构，整体为开放式槽型结构，槽体内腔的尺寸完全匹配内置接收电路板的长宽边界，电路板放入后四周留有0.2mm的装配间隙，既不会因为间隙过大导致电路板在槽内晃动，也不会因为公差问题出现装配卡滞。槽体的侧壁高度刚好覆盖电路板上直插元件的最高高度，不会出现元件顶到外壳边缘的情况，同时侧壁在电路板接线端的位置做了开口避让，方便排线从侧面引出，不会被外壳边缘挤压线皮。接线位置的避让槽宽度刚好适配常用的杜邦线、硅胶线的出线宽度，多根线材引出时可以自然排布，不会出现线材弯折角度过大导致内部铜芯断裂的问题。

　　外壳的安装边界设计充分考虑了不同安装场景的需求，槽体背部预留了两个对称的安装孔位，孔位间距匹配模型设备常用的20mm、25mm安装孔距标准，可以直接用M2、M2.5的螺丝固定在模型的车架、设备舱内壁上，也可以用尼龙扎带穿过孔位进行无孔位场景的捆绑固定，适配不同的安装条件。外壳的边角全部做了R1.5的圆角处理，一方面是避免尖锐边角在装配时划伤操作人员的手，另一方面也能减少模型运动过程中边角磕碰其他部件造成的外壳碎裂风险，同时3D打印制作时圆角结构也能减少打印过程中的翘边问题，提升成品率。

　　从功能特性来看，外壳没有做全封闭设计，顶部完全开放，一方面是为了避免封闭金属或者塑料壳体对蓝牙信号造成屏蔽，保证2.4G蓝牙信号的接收强度不会因为外壳遮挡出现衰减，另一方面开放结构也方便在调试阶段直接对电路板上的拨码开关、状态指示灯进行观察和操作，不需要反复拆卸外壳。电路板在槽体内的固定依靠槽壁的定位筋和底部的两个定位柱，定位柱刚好对准电路板上的原有安装孔，不需要额外设计复杂的压片结构，装配时只需要将电路板对准定位柱按下即可完成固定，拆卸时用镊子轻轻撬动定位柱边缘就能取出电路板，维护效率很高。

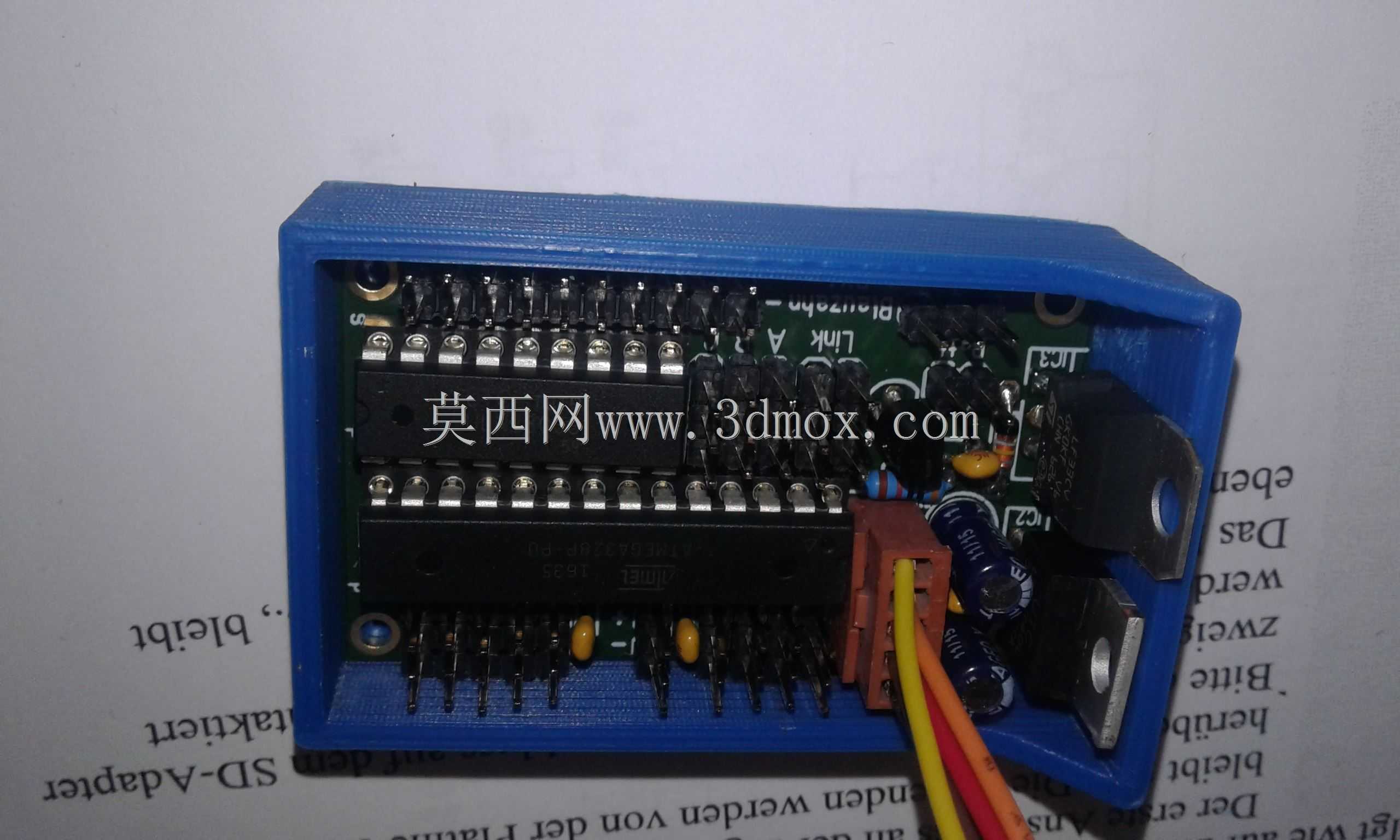

　　实际装配验证中，这款外壳可以完美适配对应型号的蓝牙RC接收板，电路板上的排针、电容、接口元件全部不会和外壳发生干涉，引出的电源线、信号排线可以顺着侧面的避让槽自然延伸，接线端受到外力拉扯时，受力会先传递到外壳的避让槽边缘，不会直接拉扯电路板上的焊盘，有效避免焊盘脱落导致的电路故障。外壳的壁厚设计为1.8mm，这个厚度在3D打印制作时既能保证足够的结构强度，在正常磕碰、1米高度跌落的情况下不会出现开裂，也不会因为壁厚过大导致整体重量增加，对于对重量敏感的航模类应用场景非常友好，整套外壳加电路板的总重量不会超过15g，不会给载具带来额外的负重负担。

　　在细节处理上，外壳内壁在对应电路板上较高元件的位置做了局部的加深处理，比如电路板上的电解电容、接线端子位置，内壁额外留出了0.5mm的安全间隙，避免元件引脚和外壳内壁接触造成短路风险。外壳的外表面没有做多余的纹理设计，平整的外表面既方便粘贴标识标签，也不容易积灰，日常维护只需要用毛刷轻轻清扫即可。对于不同批次电路板存在的微小尺寸公差，槽体内壁的定位筋做了0.1mm的斜度导向，即使电路板长宽有0.3mm以内的公差，也能顺利装入槽内，不会出现装不进去或者装配后松动的问题。
