RC遥控设备用蓝牙通讯天线安装基座结构

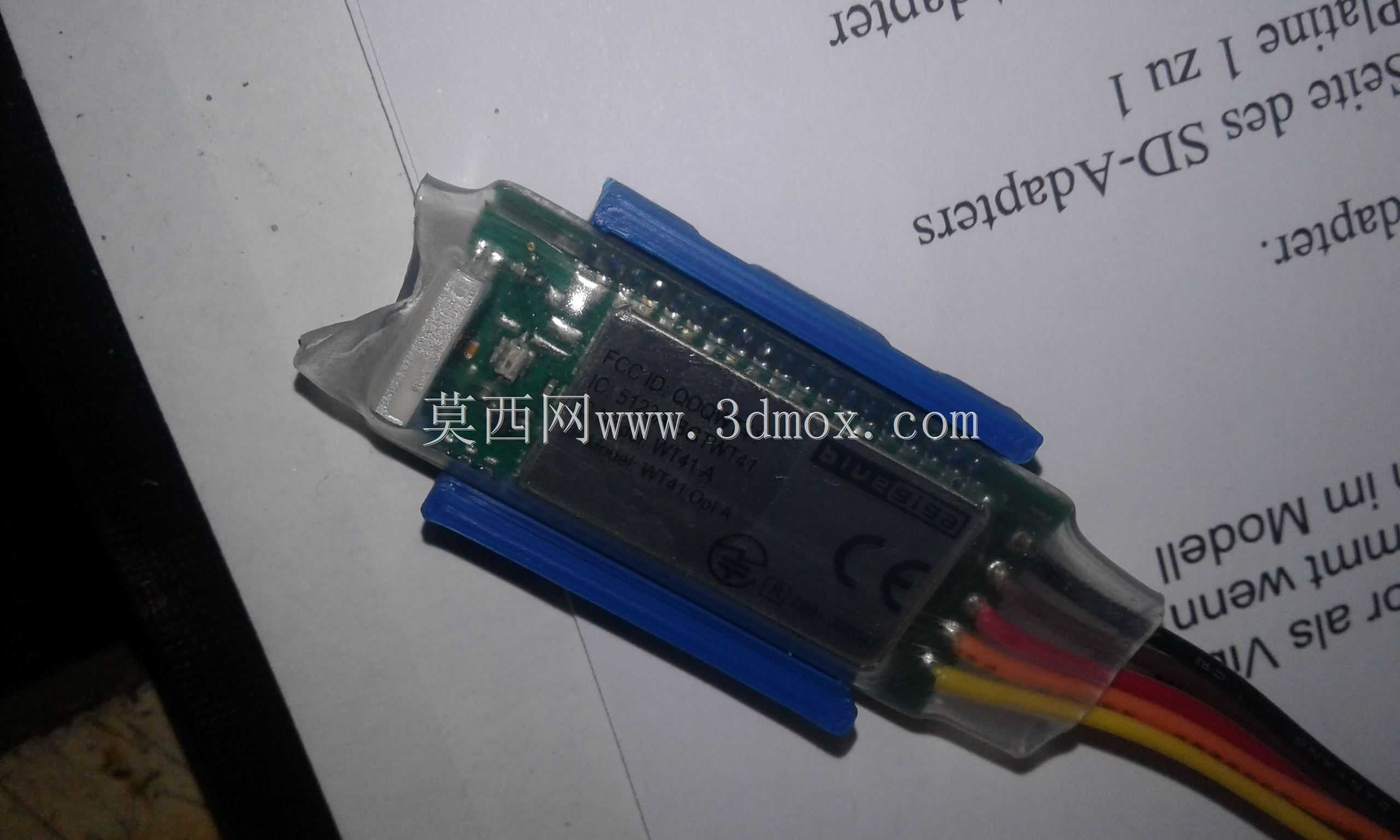

　　在RC遥控模型的电子系统搭建场景中，通讯链路的稳定性直接决定操控响应的可靠性，这类天线安装基座的设计，核心是解决蓝牙通讯天线在模型车体或机架上的固定、防护与走线规整问题，避免模型行进过程中因震动、剐蹭导致天线移位、接线松脱，进而引发信号中断、操控失灵的状况。从结构设计逻辑来看，该基座采用双侧挡边的槽型结构，中间平整承托面用于贴合天线模块的背部平面，两侧凸起的挡边高度匹配天线模块的侧边厚度，既可以在装配时快速定位模块的安装位置，减少装配对位的调整时间，也能在模型运行产生持续震动时，限制模块的横向窜动，避免模块偏移导致的信号指向偏差。基座底部的凸台结构是安装定位的关键，凸台的尺寸与模型机架上预留的安装卡槽完全适配，装配时无需额外打孔，

　　直接卡入卡槽即可完成初步固定，配合扎带穿孔位可以实现双重固定，即使在模型高速越野、剧烈颠簸的工况下，也能保证基座与机架的连接可靠性，不会出现基座脱落的问题。考虑到RC模型的内部走线空间十分紧凑，该基座的挡边内侧预留了走线凹槽，天线的馈线可以顺着凹槽规整排布，避免馈线被其他结构件挤压、弯折，降低馈线外皮破损、芯线断裂的风险，同时规整的走线也能减少馈线对其他电子部件的信号干扰，保证蓝牙通讯的信噪比稳定在合理区间。从安装边界来看，基座的整体外轮廓尺寸适配常见1/10、1/8比例RC模型的电子仓预留空间，不会与电调、接收机、电池等其他部件产生装配干涉，挡边的倒角处理避免了装配时刮伤天线模块的外壳或馈线绝缘层，承托面的平面度控制在合理范围内，

　　保证天线模块与基座贴合紧密，不会出现局部悬空导致的固定应力集中。在实际使用场景中，这类基座不仅适用于RC遥控车的蓝牙天线安装，也可适配小型无人机、遥控船模的同类通讯天线固定需求，结构上没有多余的冗余设计，在保证结构强度的前提下尽可能压缩整体体积，减少对模型内部宝贵安装空间的占用。材质选型上适配常规的工程塑料注塑工艺，壁厚均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，批量生产时的良率可控，同时工程塑料的绝缘特性不会对蓝牙信号产生屏蔽作用，保证天线的信号收发效率不受基座材质影响。设计过程中充分考虑了装配的便捷性，无需专用工装，仅需普通扎带即可完成天线模块与基座、基座与机架的固定，普通模型爱好者也能快速完成装配操作，后期维护更换天线时，

　　只需剪断扎带即可取下模块，无需拆解周边其他部件，降低了维护的时间成本。结构的受力分布经过优化，挡边与承托面的连接处做了圆角过渡，避免应力集中导致的挡边断裂，即使在模型发生碰撞、摔落的极端工况下，基座也能吸收部分冲击能量，保护内部的天线模块不受直接撞击损坏。
