带轴杆滚动支撑脚轮结构设计

　　在日常的移动类家具、轻型工业柜体以及小型转运工装的结构设计中，这类带长轴杆的脚轮是很容易被忽略但直接影响使用体验的核心部件。很多刚入行的结构设计师在选型或建模时，往往只关注轮子本身的转动能力，却忽略了轴杆与安装基体的配合边界，最终做出来的成品要么安装后出现卡滞，要么承重后出现偏摆，甚至在长期使用后出现轴杆变形的问题。

　　从实际应用场景来看，这类脚轮多用于办公转椅、矮柜、小型工具推车这类载荷不大但需要频繁小范围移动的场景，和重型工业脚轮不同，它不需要额外的安装支架，直接通过轴杆上的螺纹段拧入安装基体的预设螺纹孔内即可完成固定，安装工序非常简便，不需要额外的螺栓、压板等紧固件，很适合批量装配的生产线使用。

　　从功能特性上拆解，这个部件的核心功能分为两部分，一是轴杆端部的圆盘形轮头承担滚动接触的功能，轮头和轴杆之间内置了滚珠轴承结构，当轮头接触地面时，不管安装基体朝哪个方向转动，轮头都可以通过轴承的转动保持和地面的滚动接触，不会因为基体转向出现滑动摩擦，这也是它能让转椅、橱柜顺畅转动移动的核心原因。很多人误以为这类脚轮是靠轮子自身绕轴杆公转实现转向，实际上它的转向功能是集成在轮头和轴杆的连接轴承上，轴杆本身是固定在安装基体上不转动的，只有轮头部分既可以绕自身轴线滚动，也可以绕轴杆的轴线做360度回转，这样的结构设计让整体零件的集成度非常高，不需要额外的转向支架，整体体积可以做得很小，不会在家具底部突出太多影响美观。

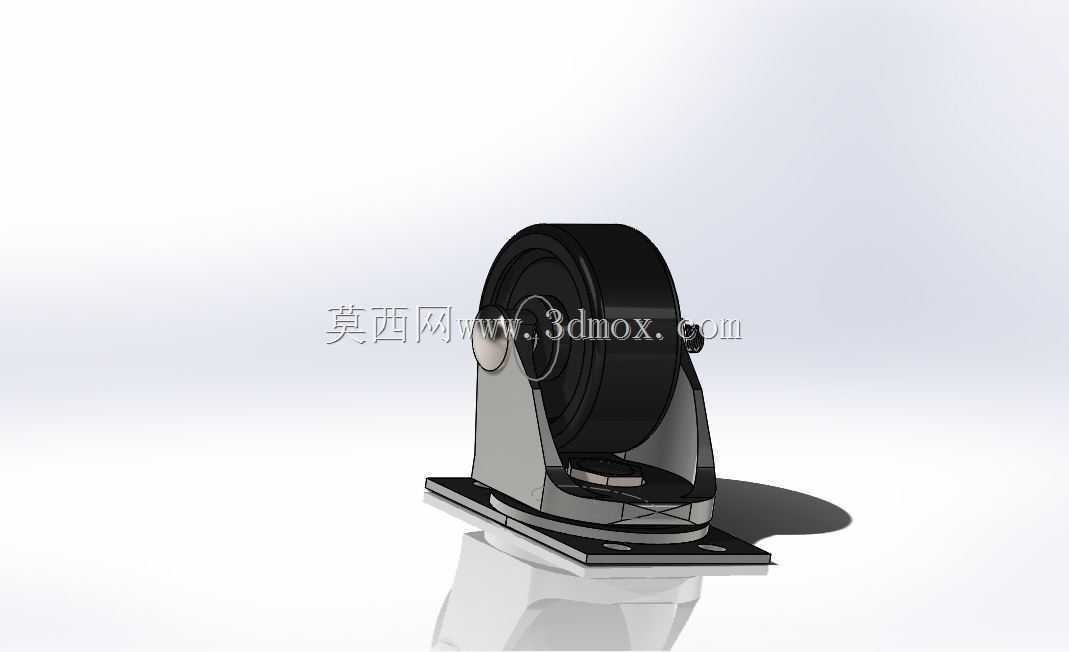

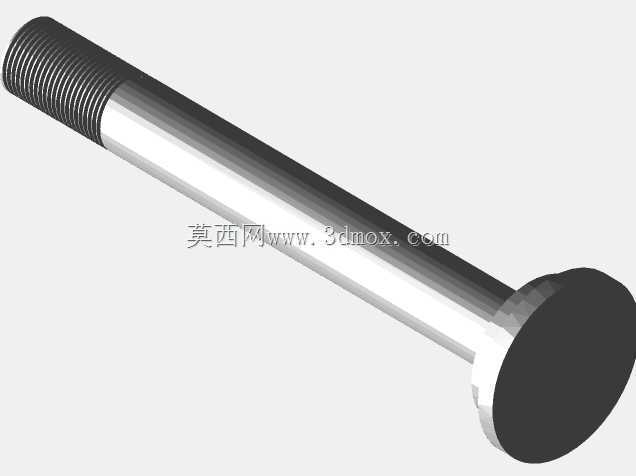

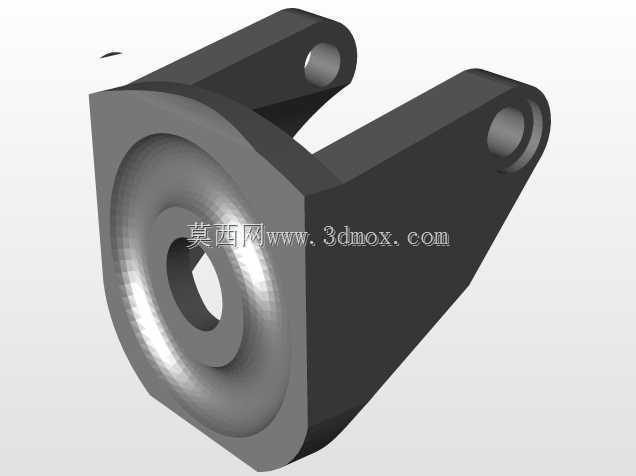

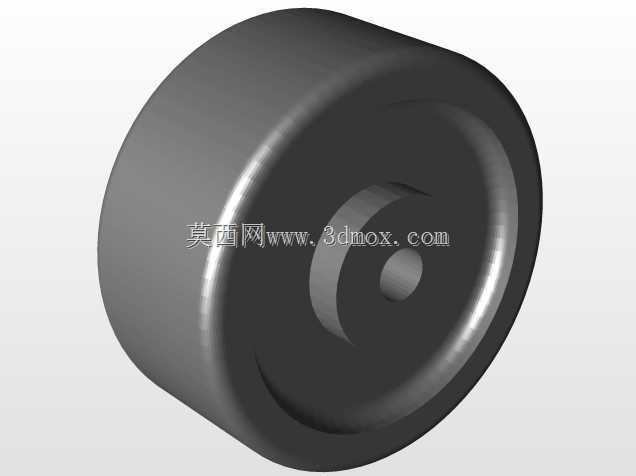

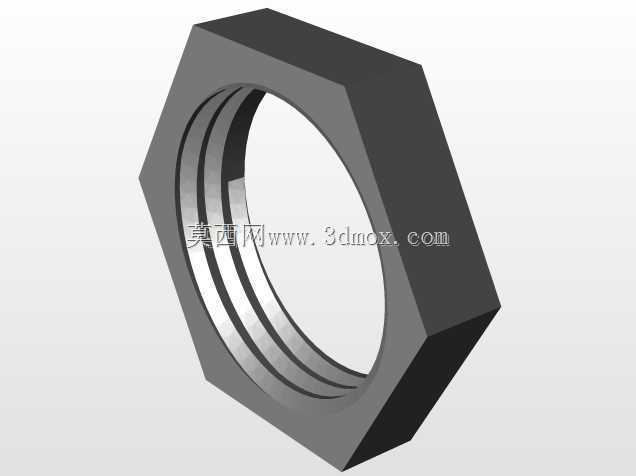

　　在设计这类脚轮的三维模型时，首先要明确安装边界：轴杆上的螺纹段长度需要匹配安装基体的板材厚度，一般来说螺纹拧入深度要达到轴杆直径的1.5倍以上，才能保证承重时不会出现螺纹滑牙或者轴杆脱出的问题；轴杆的光杆段直径要和安装基体上的过孔做间隙配合，间隙控制在0.1mm到0.2mm之间即可，间隙过大容易出现轴杆晃动，间隙过小则会导致安装时难以拧入，甚至出现螺纹对位不准的问题。轮头的直径设计需要结合使用场景的地面条件，如果是用于地毯地面，轮头直径可以适当做大，减少滚动阻力；如果是用于硬质木地板或者瓷砖地面，轮头边缘要做圆角过渡，避免滚动时刮伤地面。

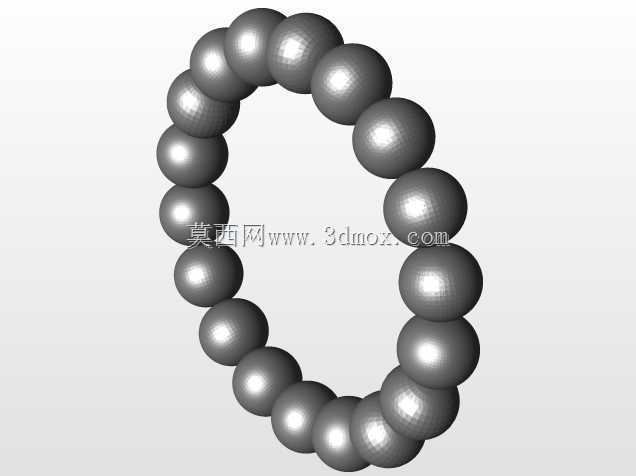

　　建模过程中需要特别注意轴承安装位的尺寸公差，轮头和轴杆连接的位置要预留轴承的安装腔，轴承内圈和轴杆端部的配合要选过渡配合，保证内圈和轴杆之间不会出现相对转动，轴承外圈和轮头的安装腔也要选过渡配合，避免外圈在轮头内打滑。轴杆尾部的螺纹收尾要做退刀槽设计，避免螺纹加工到轴肩位置出现应力集中，长期受交变载荷时出现断裂的问题。轮头的接触端面要做微凸的弧面设计，不要做成完全的平面，这样不管地面有轻微的不平整，轮头都能和地面保持有效接触，不会出现局部应力过大导致轮头过早磨损的情况。

　　很多设计师在做这类小零件的时候容易忽略表面处理的结构预留，实际上这类脚轮的轴杆一般会做镀锌或者发黑处理，建模时不需要额外画出涂层，但要考虑螺纹的公差带，因为涂层会增加一定的厚度，如果按照标准螺纹的中径建模，表面处理后螺纹会出现通规不过的问题，所以建模时螺纹中径要稍微做小0.02mm到0.03mm，给表面处理层预留足够的厚度空间。轮头部分如果是采用硬质塑料材质，要在轮头内部设计加强筋结构，因为轮头是空心结构用来容纳轴承，如果壁厚均匀但没有加强筋，承重过大时容易出现轮头开裂的问题，加强筋的厚度一般取轮头壁厚的0.8倍，避免注塑时出现缩痕影响外观。

　　在实际选型匹配时，还要考虑整体的安装高度，也就是轴杆肩部到轮头最下端的距离，这个尺寸直接决定了安装后家具或者柜体的离地高度，如果四个脚轮的安装高度公差过大，就会出现放置不稳、晃动的问题，所以建模时这个尺寸的公差要控制在±0.1mm以内，装配时才能保证四个脚轮的着地高度一致。另外轴杆的总长度不能过长，否则拧入安装基体后会在基体内部突出过多，影响柜体内部的储物空间，也不能过短，否则螺纹啮合长度不够，承重能力不足。
