适配1/4英寸气动管路的快装式管夹结构

　　在气动系统的现场布设场景中，管路杂乱一直是困扰设备运维与安装人员的常见问题，尤其是设备台架旁、气动阀岛周边的小通径气动软管，若没有可靠的固定梳理构件，很容易在设备运行振动过程中出现管路剐蹭、接头受力松脱的问题，甚至会因为管路弯折半径过小导致气路通径受阻，影响气动执行元件的动作响应速度。这款管夹结构正是针对外径1/4英寸的气动软管设计的管路固定构件，可直接卡装在设备面板、型材安装边等位置，无需额外的紧固件即可完成单根气管的固定与梳理，大幅降低气动管路排布的施工复杂度。

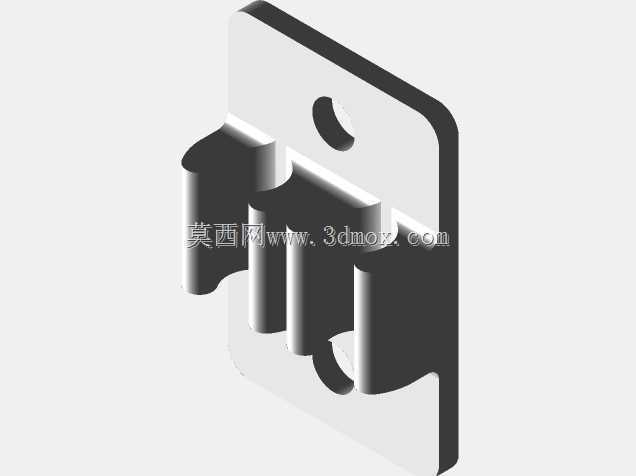

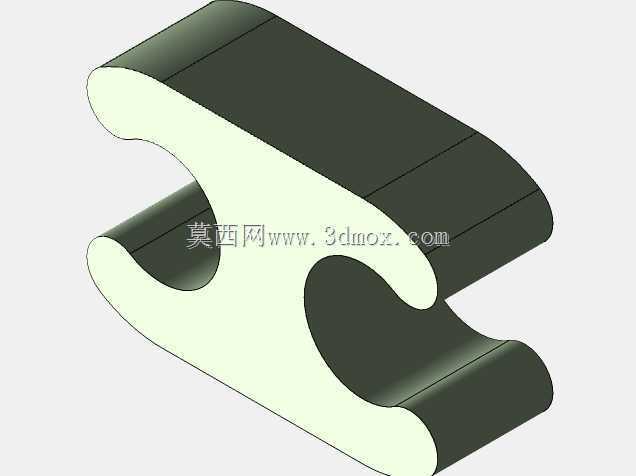

　　从结构设计逻辑来看，这款管夹采用了对称式双C型卡扣的整体式结构，主体为等截面挤出式构型，没有多余的装配零件，一体成型的结构不存在分体式管夹常见的装配间隙问题，长期使用不会出现构件松脱散落的情况。管夹的两个C型卡爪分别承担不同的功能：一侧的卡爪开口尺寸适配1/4英寸气动管的外径，卡爪内侧做了圆弧过渡处理，没有尖锐棱角，卡装气管时不会划伤软管外壁，卡爪的开口量经过反复校核，既可以保证气管卡入后有足够的抱紧力，不会在设备振动时从管夹中脱出，又不会因为抱紧力过大导致气管管壁被挤压变形，影响气路的通畅性；另一侧的卡爪则用于将整个管夹固定在安装基座上，可适配厚度在1.5-3mm范围内的安装板边、铝型材槽边等结构，卡装时只需将卡爪对准安装边按压到位即可完成固定，不需要打孔、拧螺丝等额外操作，在临时改管、管路追加等场景下可以快速完成布设，大幅提升现场施工效率。

　　从安装边界与尺寸适配角度考量，这款管夹的整体外轮廓做了圆角钝化处理，所有棱边都设置了R1以上的圆角，不存在锋利的边缘，安装和后续调整管路时不会划伤操作人员的手部。管夹的整体厚度控制在10mm以内，卡装在设备边缘后不会占用过多的设备外围空间，在排布密集的阀岛周边、狭小的设备控制柜内部都可以灵活使用。管夹的卡装行程做了冗余设计，即使安装基座的厚度存在±0.5mm的制造公差，也可以稳定卡装，不会出现卡接过松或者无法卡入的问题。针对气动车间常见的油污、压缩空气凝水等环境，这款管夹的结构没有设计容易积污的死角，表面光滑平整，日常运维时只需用抹布擦拭即可清理表面附着的油污与灰尘，不会因为积污导致管夹老化加速。

　　在实际应用过程中，这类管夹除了用于固定1/4英寸的气动软管外，也可以适配相同外径的尼龙管、小型电缆等柔性管线，在小型自动化设备的走线整理、实验室气路排布、小型气动工具的管路收纳等场景都可以适用。相比传统的扎带固定方式，这款管夹可以实现单根管路的独立固定，后续需要调整管路位置或者更换气管时，只需将气管从卡爪中脱出即可，不需要剪断扎带重新绑扎，大幅降低后续运维调整的工作量。相比螺丝固定式的管夹，这款卡扣式结构不需要在安装面上打孔，不会破坏设备原有面板的防护涂层与结构强度，对于已经喷涂完成的设备外壳、薄壁安装板等不适合打孔的场景，有着不可替代的应用优势。

　　从结构建模的细节来看，这款管夹的所有曲面都做了连续相切处理，卡扣的弹性变形区域做了壁厚优化，保证卡爪在反复拆装的过程中具备足够的弹性恢复能力，不会因为多次卡装出现塑性变形导致卡接力下降。管夹的两个C型卡爪的开口位置都做了导入斜角设计，无论是卡装气管还是卡装到基座上，都可以顺着斜角顺利滑入卡接位置，不需要刻意对准即可完成装配，降低现场安装的操作难度。整体结构没有薄壁尖角、壁厚突变等容易导致成型缺陷的结构，不管是采用注塑加工还是3D打印打样，都可以顺利成型，不需要额外设计支撑结构，打样与批量加工的成本都可以控制在较低水平。
