CoDrone四旋翼Arduino控制板防护外壳结构

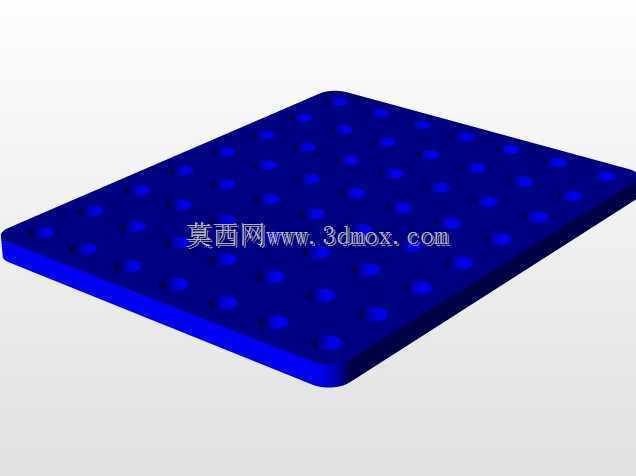

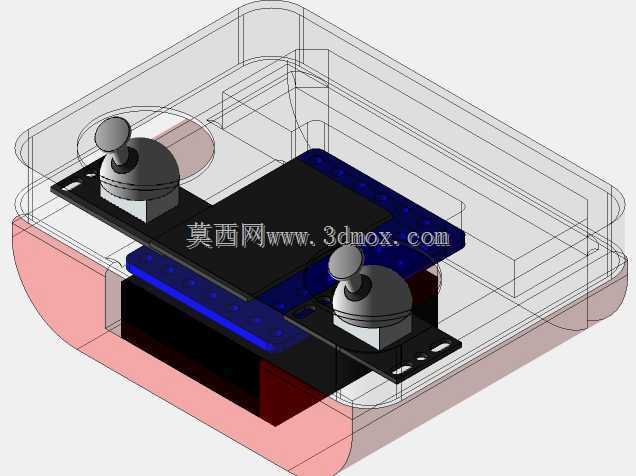

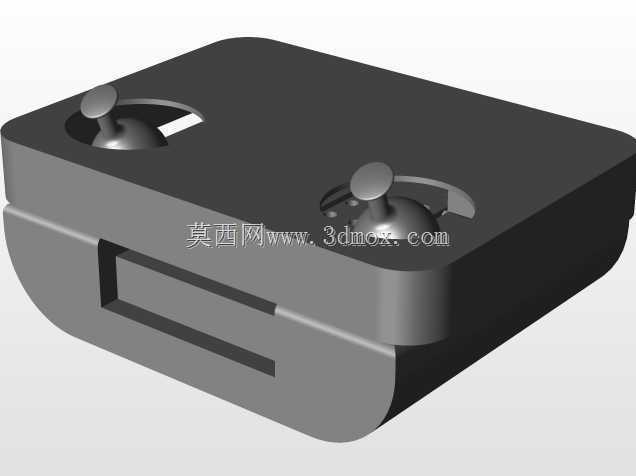

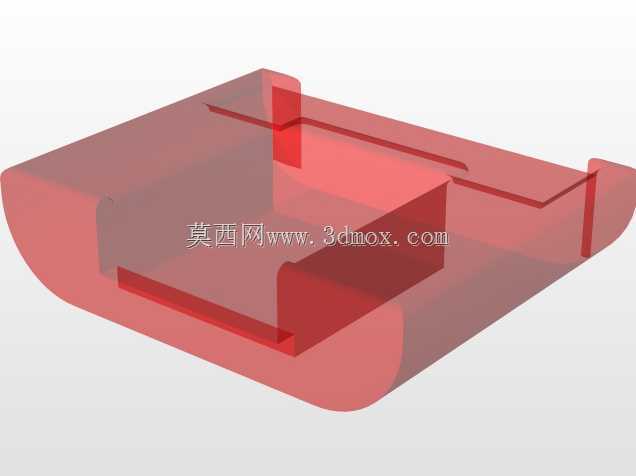

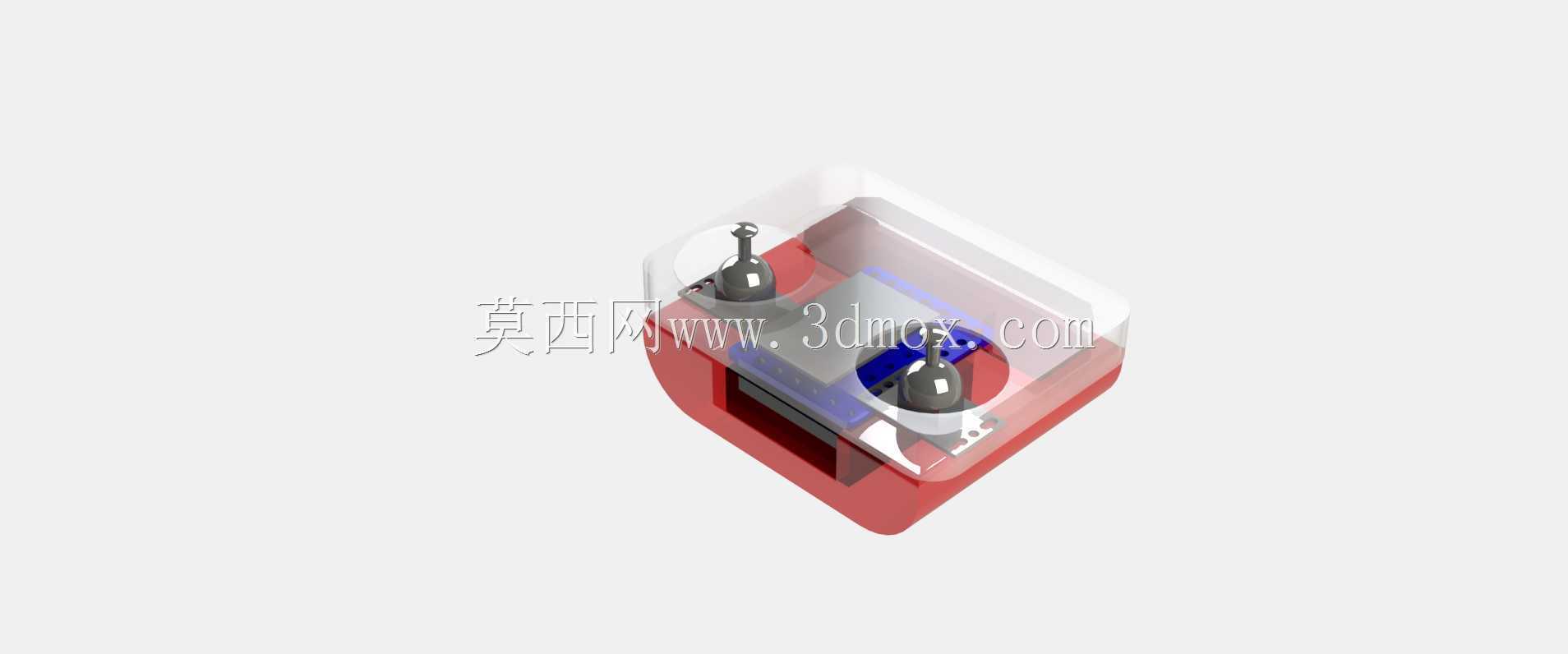

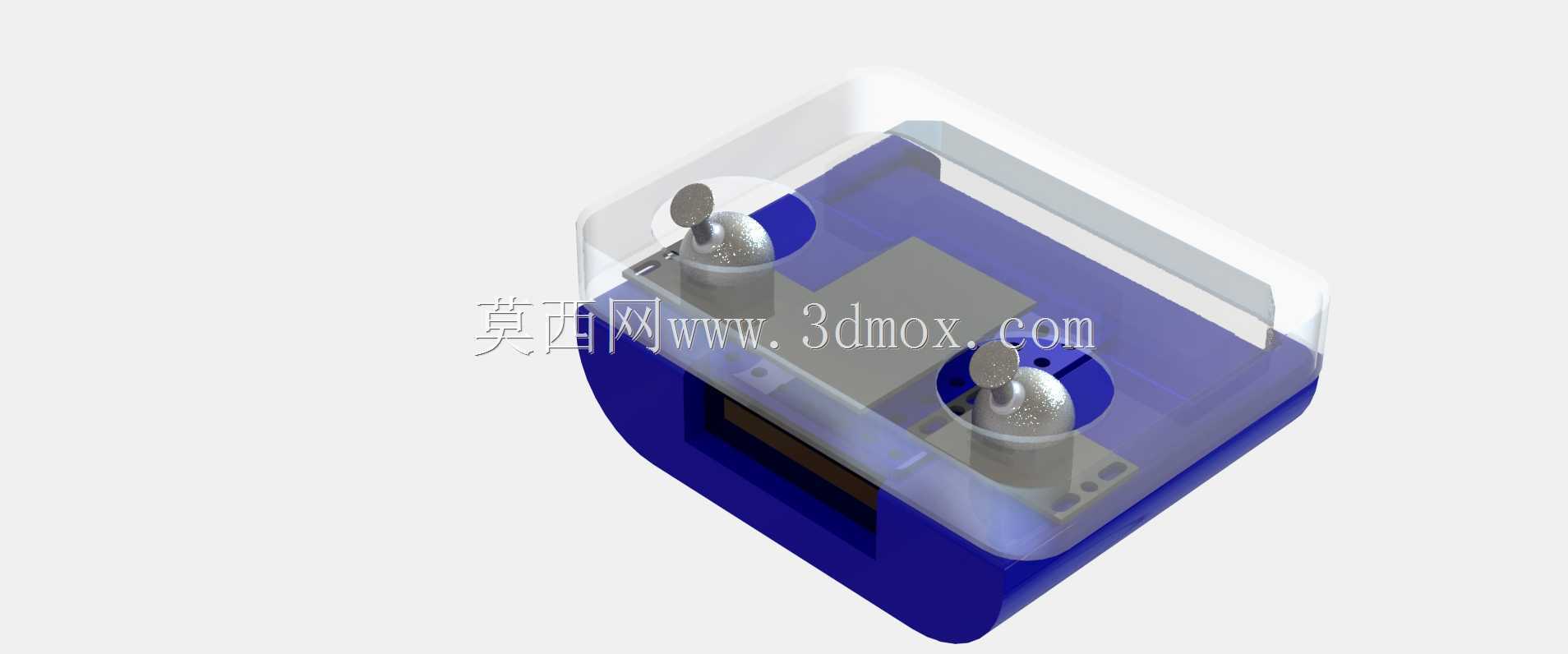

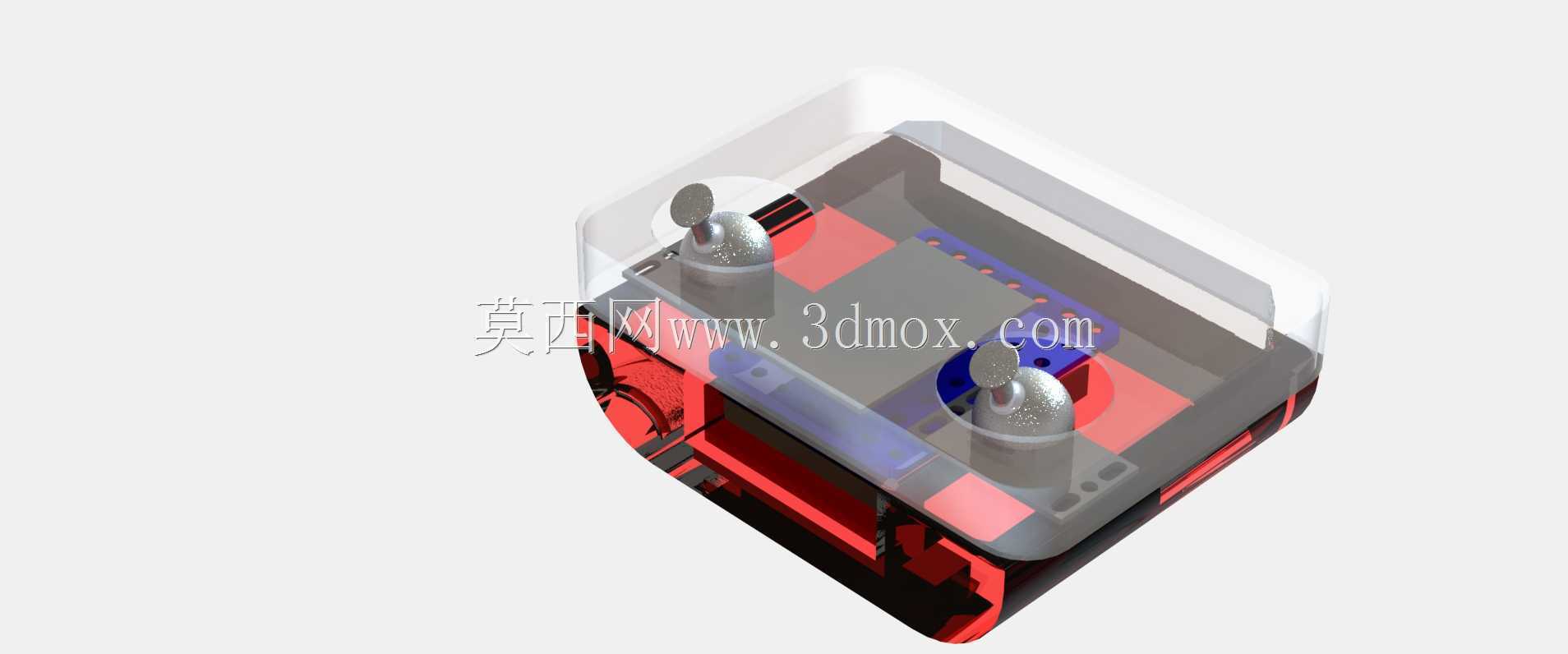

　　这款壳体结构是专为四旋翼飞行平台搭载的Arduino架构控制板设计的防护承载部件，核心服务于空中机器人竞赛场景下的板载控制器安装需求，适配RoboLink智能发明家系列控制板的装机使用，能够在飞行器完成起降、机动飞行、任务载荷作业的全流程中，为核心控制单元提供可靠的物理防护与精准的安装定位。从实际装机场景来看，空中机器人竞赛的飞行环境存在较多不可控因素，比如起降阶段的地面剐蹭、机动过程中的机体振动、任务执行中可能出现的轻微碰撞，都可能对裸露的控制电路板造成损伤，包括元件脱焊、线路拉扯断裂、电路板形变等问题，这款外壳的设计首先围绕防护需求展开，下半部分采用高强度硬质结构作为承载基座，预留了控制板的安装定位柱，能够直接将电路板固定在基座内部，避免电路板在飞行振动中出现位移，同时基座的侧壁高度刚好覆盖电路板上的插接件边缘，不会干涉杜邦线、传感器排线的正常插拔，也能在侧面受到碰撞时率先承接冲击力，避免外力直接作用到板载元件上。上半部分采用半透明的防护盖设计，一方面能够在不拆开外壳的情况下直接观察板载的状态指示灯，方便赛前调试阶段快速确认控制器的供电、通讯状态，减少反复拆装机壳的调试工作量；另一方面透明盖的边缘做了圆弧过渡处理，没有尖锐的棱角，既能够降低飞行过程中的风阻，也能在碰撞发生时通过圆弧面分散冲击力，避免应力集中导致的壳体开裂。提手结构集成在上盖的顶部位置，并非装饰性设计，

　　而是考虑到竞赛场景下的快速转运需求——参赛选手在调试区到起飞区的转移过程中，可以直接通过提手持握整个控制模块，不需要额外准备收纳容器，也避免手持过程中触碰板上的接线导致松动，提手的弧度贴合手指的握持曲线，持握时不会硌手，同时提手的安装位置做了加厚处理，能够承受整个控制模块加上接线的整体重量，不会出现提手断裂的情况。从安装边界的设计来看，外壳的整体外轮廓尺寸完全适配CoDrone四旋翼平台的机载安装仓，底部预留了和飞行平台机架连接的固定孔位，孔位的公差控制在±0.1mm范围内，能够直接和机架上的安装柱对位，不需要额外做打孔或者打磨修改；外壳内部的空间预留充分考虑了常规装机的接线余量，在控制板安装完成后，

　　电路板和壳体侧壁之间留有3mm的走线空间，能够容纳电源接线、电调信号接线、传感器接线的弯折半径，避免线材被壳体挤压导致绝缘层破损或者线芯折断。设计过程中还充分考虑了散热需求，虽然控制板的运行功耗不高，但在长时间飞行调试的过程中，板载的电源模块、主控芯片会产生一定热量，因此壳体的下半部分基座在对应芯片和电源模块的位置预留了细密的散热格栅，格栅的开孔方向顺着飞行时的气流方向，能够利用飞行过程中的迎面气流带走壳体内的热量，避免壳体内温度积累导致控制器运行不稳定；同时格栅的开孔尺寸做了严格控制，既能够保证气流流通，也能阻挡飞行过程中可能卷入的细小杂物、灰尘进入壳体内部，避免杂物造成电路板短路。在结构细节上，壳体的上下盖采用卡扣式连接，

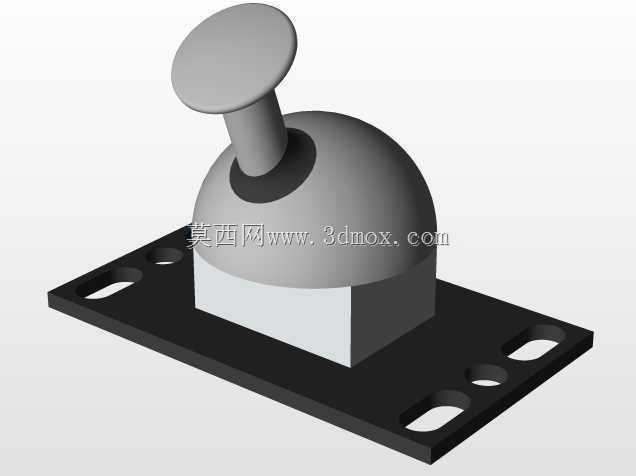

　　没有使用额外的螺丝固定，在需要更换接线、烧录程序的时候，不需要借助工具就可以直接打开上盖，操作效率更高，卡扣的配合松紧度经过反复调试，既不会因为飞行中的振动导致上盖松脱，也不会因为卡扣过紧导致开盖时损坏壳体；两个摇杆电位器的位置做了精准的避让开孔，开孔边缘和摇杆的活动部件之间留有足够的间隙，不会干涉摇杆的全行程操作，同时开孔位置加装了微小的挡边，能够避免液体顺着开孔流入壳体内部，应对户外竞赛场景下突发的小雨天气或者草地起降时的露水侵袭。从实际使用的适配性来看，这款外壳不仅能够适配竞赛场景下的装机需求，也可以用于日常的四旋翼开发调试场景，为开发者的控制板提供稳定的防护，减少开发过程中因为误碰、摔落导致的硬件损坏，壳体的结构设计没有做多余的装饰性特征，所有的结构特征都服务于实际装机的功能需求，安装孔位、避让空间、防护结构的设计都完全匹配目标控制板和飞行平台的尺寸边界，不需要二次修改就可以直接投入使用。
