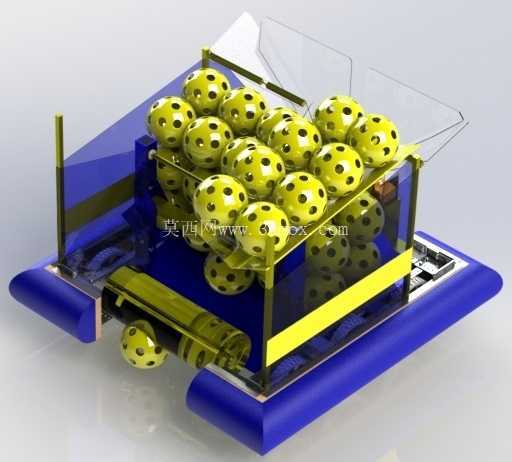

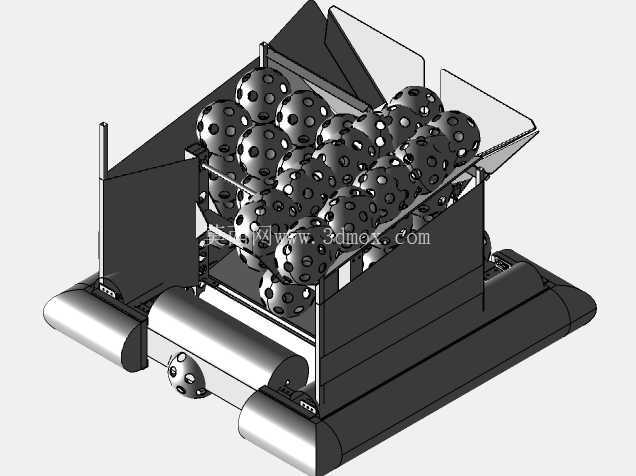

FRC赛事专用球类拾取输送竞技机器人结构

该竞技机器人结构针对场地对抗类赛事的作业需求设计，核心围绕场地内多孔球体的快速拾取、暂存与精准投放功能搭建，整体采用浮筒式底部支撑结构，可适配平整硬质赛场地面的快速移动需求，底部支撑件采用高耐磨工程材质制作，边缘做圆弧过渡处理，避免移动过程中与场地边界、其他竞技设备发生硬性磕碰，同时降低移动时的摩擦阻力。

球体拾取单元布置在设备前端低位区域，采用辊轴式拨料结构，辊轴表面做防滑纹理处理，可将地面散落的球体连续拨入输送通道，拨料辊的离地间隙经过反复校核，既保证能顺利接触到地面的球体，又不会因间隙过小刮蹭场地地面，拨料辊的动力通过同步带传递，传动比匹配设备行进速度，避免出现球体卡滞、漏捡的情况。

暂存料仓采用透明防护板与金属框架组合的结构，侧面透明防护板选用高抗冲聚碳酸酯材质，既可以实时观察仓内球体的存储数量与排布状态，又能承受球体高速进入料仓时的冲击，不会出现碎裂变形的问题；料仓内部设置被动式齿轮漏斗结构，无需额外配置动力元件，依靠球体自身重力与齿轮的导向作用，即可将暂存的球体有序排列至出料口位置，齿轮的齿形参数经过适配设计，齿槽尺寸刚好匹配球体直径，每次仅允许单颗球体通过，避免出料时出现多球拥堵、卡料的问题，齿轮的转轴采用自润滑轴承支撑，长时间连续运转也不会出现卡滞磨损。

爬升机构集成在设备侧部位置，采用CIM动力组件驱动，爬升挂钩的伸出高度、挂钩强度均经过载荷校核，可在赛事规定的爬升环节稳定勾住场地内的爬升横杆，带动整机完成抬升动作，爬升机构的动力输出轴设置过载保护结构，当爬升载荷超过设计阈值时会自动打滑，避免动力元件因堵转出现烧毁问题。

燃料进气接口布置在设备侧部易操作位置，接口采用快插式标准结构，可快速对接场地内的气源补给装置，接口周边做密封防护处理，避免赛场内的灰尘、碎屑进入气路造成元件堵塞，气路管线沿设备框架内侧排布，采用管卡固定，避免移动过程中管线晃动脱落，同时不会与其他运动部件发生干涉。

自主低目标预装载器设置在料仓出料口位置，可根据投放目标的位置调整出料角度与出料速度，预装载器的摆动角度范围覆盖赛事规定的低目标投放区域，出料速度可通过调节拨轮转速实现精准控制，保证球体投放的落点精度。设备整体框架采用工业铝型材搭建，连接位置采用角码与螺栓紧固，既保证整体结构强度，又可根据实际测试需求快速调整各部件的安装位置，框架的边角位置均做圆角处理，避免操作过程中划伤调试人员。

电气控制元件集中布置在设备底部的密封舱内，密封舱做防尘处理，可适应赛场内多碎屑的作业环境，控制元件的布线沿框架内侧的走线槽排布，强弱电线路分离布置，避免信号干扰。设备的整体重心经过配平设计，满载球体状态下的重心位于底部支撑结构的中心区域，快速移动、急停转向时不会出现侧翻问题，底部支撑浮筒的宽度、长度尺寸均符合赛事的设备尺寸边界要求，可顺利通过场地内的各类通道与障碍区域。料仓的最大存储容量经过测算，可容纳单场赛事所需的最大携球量，无需中途返回补给区域补球，料仓的倾斜角度经过反复调试，保证球体在自身重力作用下可顺利滑至漏斗位置，不会出现积料死角。
