家用影音设备红外遥控器结构设计

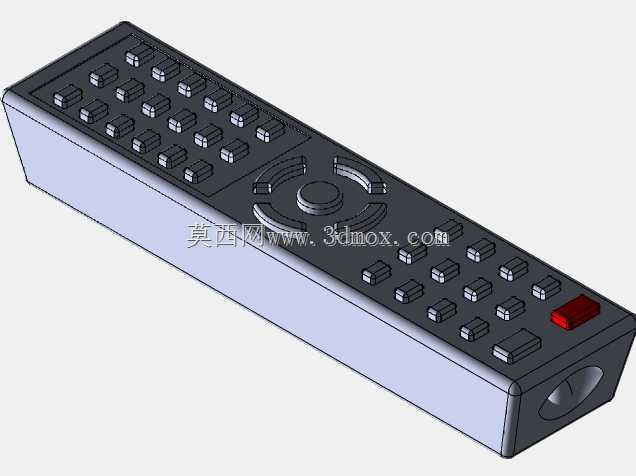

　　日常接触的家用影音遥控器，作为红外指令发射终端，核心作用是在3-8米的有效操控范围内，实现对电视、机顶盒、影音功放等设备的功能触发，无需用户近身接触设备面板即可完成频道切换、音量调节、信号源切换、菜单设置等操作，是客厅影音场景里降低操作成本、提升使用体验的核心交互配件。这类手持操控设备的设计首先要贴合人手握持的人机工程逻辑，整体采用长条形收边造型，主体外壳做了微弧过渡处理，握持时手掌虎口位置能自然贴合壳体侧边，长时间握持也不会出现硌手的问题，整体长度控制在成年人手掌可完全包覆的范围，拇指可自然覆盖核心功能按键区域，无需频繁调整握持姿势即可完成绝大多数常用操作。按键区域的布局遵循使用频率分层逻辑，最上方区域排布数字按键，

　　对应频道直选功能，按键采用等距矩阵排布，每个按键的凸起高度做了差异化设计，数字键凸起高度略低于下方的方向导航键，避免日常握持时误触；中部的环形导航键是整个遥控器的操作核心，环形四向按键对应菜单上下左右选择，中间确认键做了内凹处理，拇指滑动时可通过触感快速定位，无需视线紧盯按键即可完成操作；导航键下方排布功能快捷键，包括音量调节、频道切换、播放控制等高频操作按键，最右下角的红色电源键做了颜色区分，凸起高度略高于周边按键，用户可通过视觉和触觉双重反馈快速找到电源触发位置。壳体结构采用上下盖扣合设计，上盖为按键承载面，预留了对应每个按键的安装孔位，孔位边缘做了0.1mm的倒角处理，避免按键按压时出现卡滞；下盖为电池仓承载结构，

　　端部预留红外发射头的安装窗口，窗口位置做了半透明的红外透波结构，保证红外信号可无遮挡向外发射，电池仓采用常规七号电池双节排布设计，仓盖设置卡扣结构，无需额外螺丝即可完成固定，日常更换电池操作便捷。从安装边界来看，整个遥控器的壳体壁厚控制在1.8mm，既保证了手持时的结构强度，跌落时不会出现壳体开裂，也不会因为壁厚过大导致整体重量超标，单手握持重量控制在80g以内，长时间举持操作也不会产生疲累感。按键的触发行程设计为1.2mm，触发压力控制在1.5N左右，按压时带有清晰的段落反馈，用户可明确感知按键是否触发成功，避免出现按压力度不足导致指令未发出的问题。内部PCB板的排布贴合壳体内部轮廓，红外发射管位于壳体最前端，

　　与发射窗口的距离控制在2mm以内，避免信号传输过程中出现遮挡，板载按键触点与每个硅胶按键的导电橡胶位置一一对应，触点采用镀金处理，提升长期使用的接触可靠性，避免长时间使用后出现触点氧化导致按键失灵的问题。这类遥控器的应用场景不局限于家用客厅场景，在酒店客房、会议室投影设备、多媒体教室电教设备等场景下也有广泛应用，不同场景下的遥控器可根据对应设备的功能需求调整按键排布逻辑，但核心的握持结构、按键触发逻辑、红外发射结构都遵循统一的人机工程设计原则，保证不同用户拿到设备后无需复杂学习即可快速上手操作。在结构建模过程中，需要重点关注按键与壳体孔位的配合间隙，单边间隙控制在0.15mm，既保证按键按压时的活动余量，也不会因为间隙过大出现按键晃动、进灰的问题；上下盖的扣合位置设置定位柱，装配时可快速定位，扣合后接缝均匀，错位量控制在0.1mm以内，保证外观的整体性。端部的红外发射头位置做了内凹保护结构，避免日常放置时发射头直接接触桌面造成磨损，影响信号发射角度，信号发射角度覆盖水平±60度范围，用户在设备正前方偏侧位置操作时也能保证信号正常接收，无需严格对准设备接收端即可完成指令触发。
