半入耳式无线蓝牙耳机外观结构设计

　　日常做消费电子结构建模时，半入耳无线耳机是很常见的练手同时也贴合量产需求的品类，这次的模型还原的是主流平头半入耳的经典形态，先从实际使用场景倒推设计逻辑：这类耳机主要适配日常通勤、办公轻量使用、居家休闲的佩戴需求，不需要像入耳式那样深入耳道挤压耳甲腔，所以整体轮廓的贴合度是设计第一优先级。

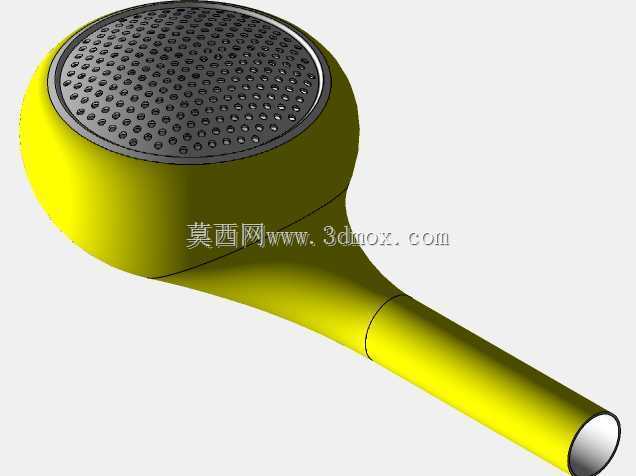

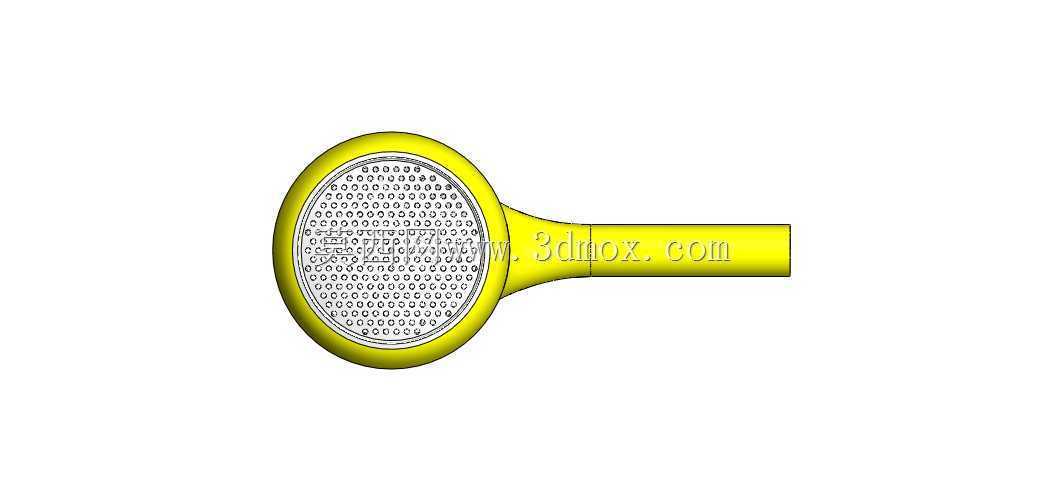

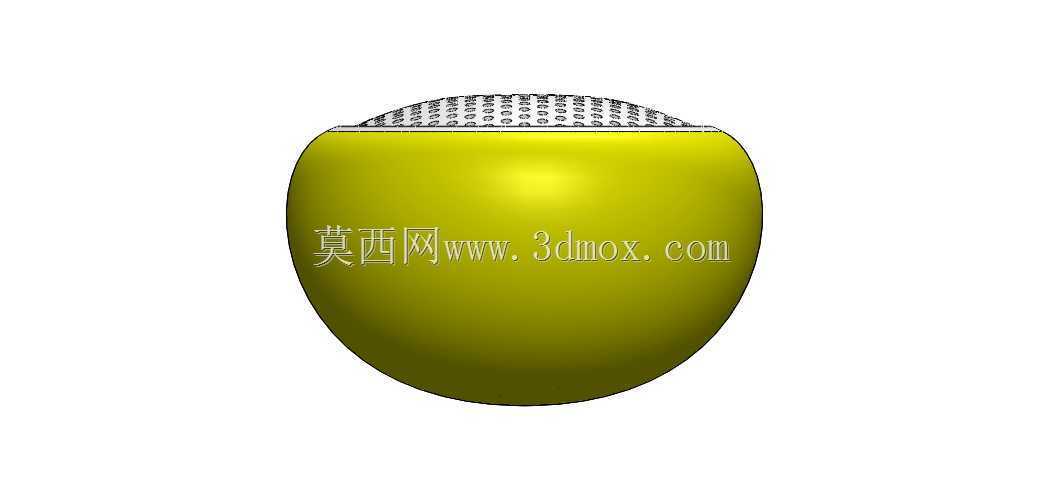

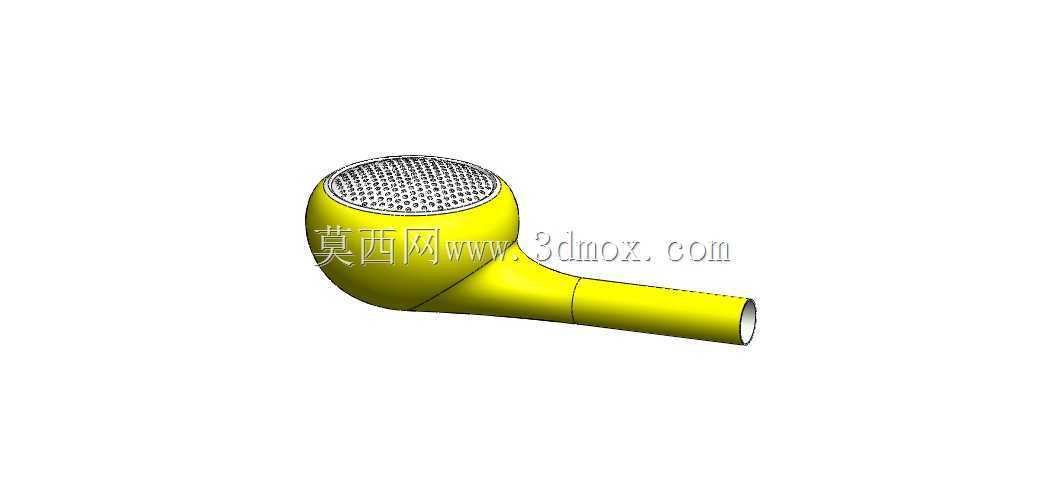

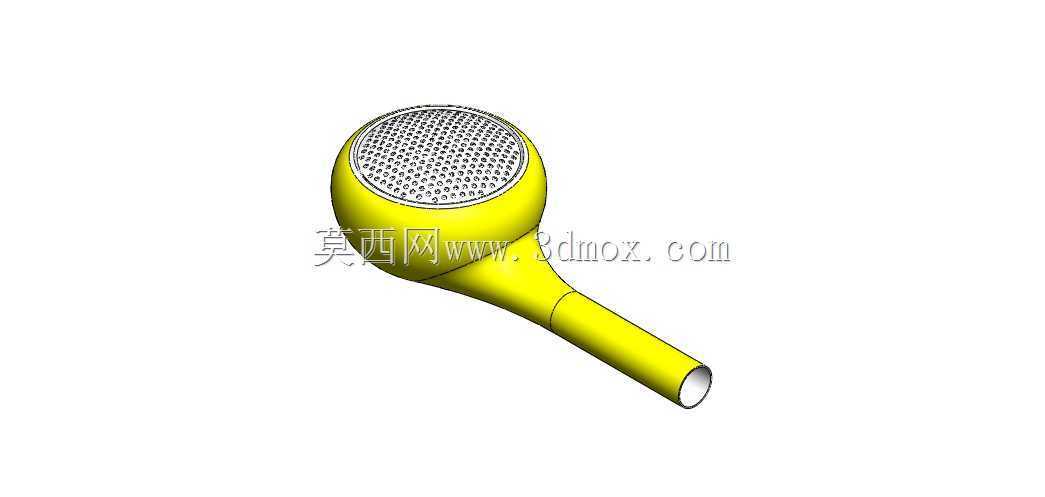

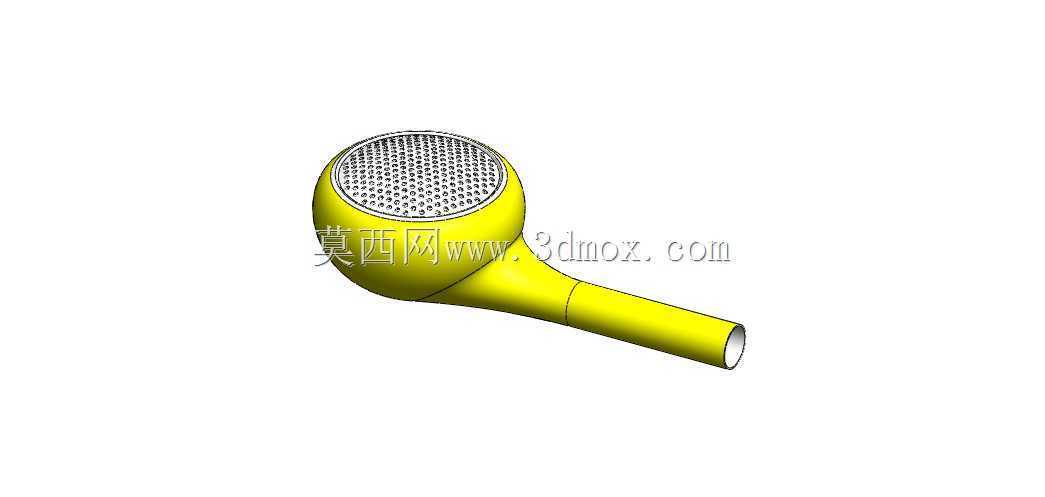

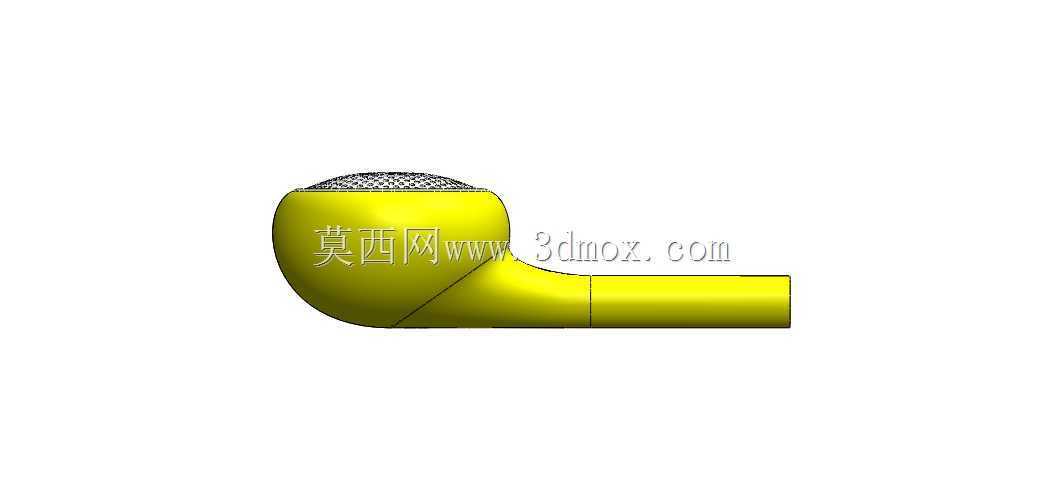

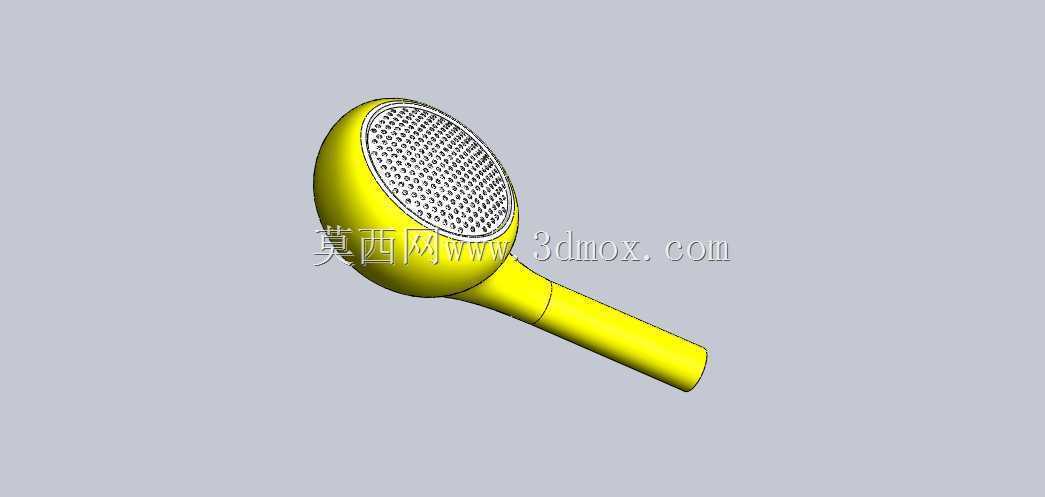

　　先看外形尺寸的边界控制，出声面的网罩区域直径控制在12mm左右，刚好覆盖耳道口位置，不会过大顶到耳屏造成压痛，也不会过小漏音严重；耳机柄的长度控制在16mm，直径6mm，这个尺寸刚好能让手指捏持调整佩戴位置，同时不会因为柄过长在佩戴时碰到耳廓外侧，转头、低头的时候也不会产生剐蹭异物感。耳机腔体和耳机柄的过渡位置做了R3.5的圆弧过渡，没有硬棱角，一方面是注塑脱模的时候能避免应力集中，减少注塑件的缩痕、缺胶问题，另一方面佩戴时这个过渡位置刚好卡在耳甲艇的下方凹陷处，能形成自然的支撑点，不需要额外的耳翼就能保证日常走路、慢走时的佩戴稳定性。

　　出声网的区域做了0.3mm直径的密集通孔阵列，孔间距0.4mm，这个参数是兼顾声学透声和防尘需求的，孔太小会高频衰减严重，孔太大则容易让耳道的皮脂、灰尘进入腔体内部污染发声单元，网罩和腔体的配合做了0.1mm的止口结构，装配时可以直接卡合，不需要额外打胶就能固定，后续维修拆解也更方便。耳机柄的末端做了轻微的收窄处理，末端直径5.5mm，这个位置是预留充电触点和麦克风拾音孔的位置，收窄的设计一方面能让充电盒的对位槽更容易导向插入，另一方面拾音孔开在柄的末端侧面，距离嘴部的距离刚好在10cm左右，能在拾取通话声音的同时减少风噪直接冲击拾音孔。

　　从功能特性来看，这个结构的腔体内部预留了10mm直径的动圈单元安装位，单元后方的腔体空间做了0.8cc的容积预留，这个容积是配合10mm动圈做低频调校的基础，不会因为腔体过小导致低频发闷，也不会因为腔体过大让低频松散。腔体的壁厚统一控制在1.2mm，这个壁厚对于ABS或者PC材质来说，既能保证结构强度，日常跌落1.2米高度到木质桌面不会出现开裂，也不会因为壁厚过厚导致整体重量超标，单耳重量可以控制在4.5g以内，长时间佩戴2小时以上也不会有明显的坠耳感。

　　设计过程中特意规避了很多新手建模容易犯的问题：比如腔体和耳郭接触的面没有做简单的圆柱拉伸，而是提取了人耳耳甲腔的平均曲面做偏移拟合，保证接触面积足够分散压力，不会出现局部压强过大导致的佩戴疼痛；耳机的分模线设置在腔体和耳机柄过渡的最大轮廓线上，这样注塑的时候飞边容易处理，后续做表面喷涂、咬花的时候也不会因为分模线在接触面上导致佩戴时的异物感。另外出声面的网罩做了0.2mm的下沉设计，网罩表面比腔体端面低0.2mm，这样佩戴的时候网罩不会直接蹭到耳道口的皮肤，避免长期使用网罩被皮脂糊住的问题。

　　从实际安装边界来看，这个耳机模型的整体最大外轮廓尺寸是26mm16mm15mm，对应的充电盒单耳仓位只需要预留28mm18mm17mm的空间就能顺利放入，仓位周边预留0.5mm的间隙给泡棉缓冲，充电触点的位置在柄的末端端面，两个触点间距3mm，刚好和充电盒的pogopin位置对应，不需要额外做错位结构。另外腔体侧面没有多余的凸起按键，是预留的触控检测区域，壁厚在触控区域做了局部减薄到0.8mm，方便内置的触控传感器准确识别敲击、滑动的操作，不会因为壁厚过厚导致触控灵敏度下降。

　　很多人做耳机建模的时候只关注外观曲面顺滑，忽略了实际量产的装配和使用细节，这个模型在建模的时候就同步考虑了内部元器件的堆叠空间：除了动圈单元，腔体内部还预留了40mAh纽扣电池的安装位，耳机柄内部预留了蓝牙天线、主控板的安装空间，主控板的尺寸预留是12mm5mm1mm，刚好能放进柄的内部，不会出现外观做出来了内部元器件塞不下的问题。另外在腔体和柄的过渡位置预留了过线孔，孔径1mm，足够穿过单元和电池连接到主控板的漆包线，过线孔位置做了圆角处理，避免组装的时候刮断线芯。

　　从行业应用的角度来说，这个结构属于消费电子里的音频配件类通用结构，既可以作为入门级无线耳机的公模结构使用，也可以在这个基础上修改曲面细节做差异化的外观设计，比如调整腔体的弧度适配不同地区人群的耳型，或者调整耳机柄的长度加入不同的功能模块，比如加入心率检测、体温检测的传感器窗口。这个结构的建模过程全程用实体建模完成，所有曲面都是G2连续，后续做结构修改、模具拆分的时候不需要重新补面，能直接导出到工程图模块做尺寸标注和公差配合设计，对于刚接触消费电子结构设计的工程师来说，也能通过这个模型理解从佩戴需求倒推结构尺寸、从堆叠需求约束外观轮廓的设计逻辑，而不是单纯做外观曲面的堆砌。
