双向旋转螺旋滚筒勺结构设计

　　在表层物料处理、小规模土壤翻整、散料定向归集这类作业场景里，常规的直刃铲斗或者固定勺状构件往往只能适配单一方向的动作逻辑，正向推进时能完成铲取，反向退回时要么带料回流，要么直接空程走刀，作业效率的损耗在连续往复工况下会被持续放大。这款螺旋滚筒勺的结构设计，核心就是解决双向动作下的功能适配问题，把旋转方向和作业功能做了直接绑定，不需要额外增加离合或者换向的复杂结构，仅靠自身螺旋曲面的导向特性，就能完成不同动作下的作业切换。

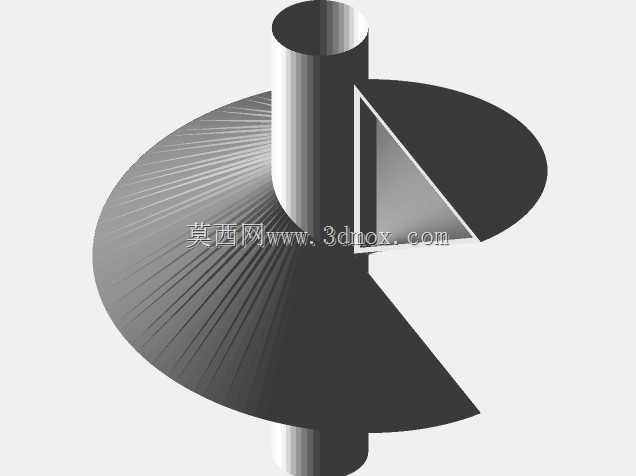

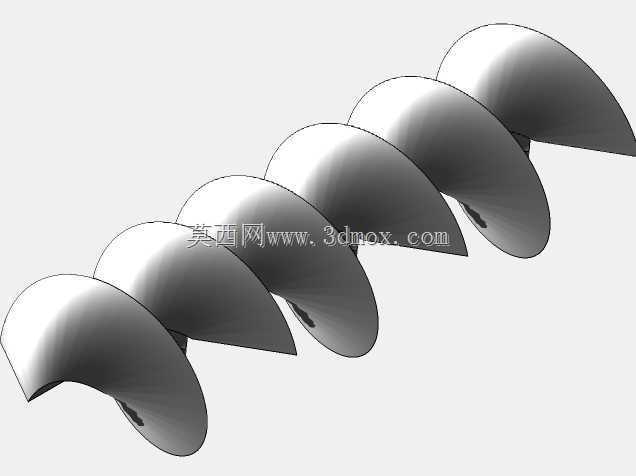

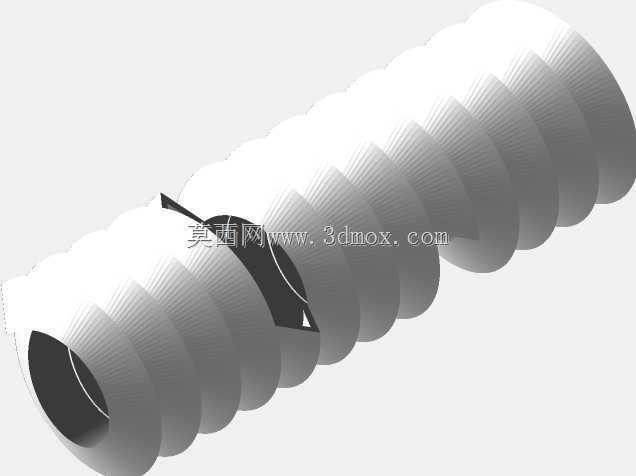

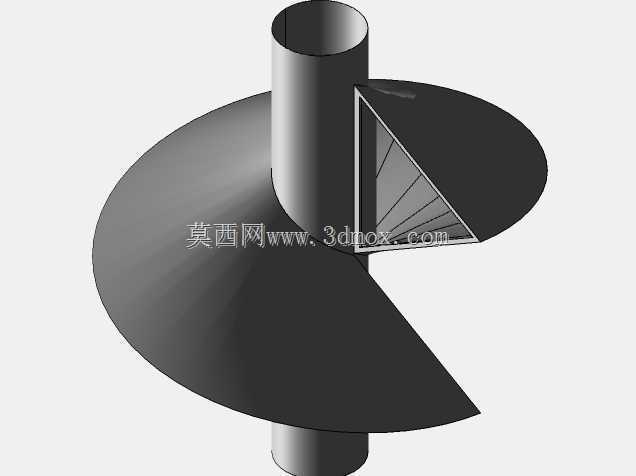

　　从结构组成来看，整个构件以中间的圆柱安装轴为承载基准，轴体两端预留了标准的装夹轴径，可直接适配常规的回转驱动接口，不需要额外做转接法兰的定制，安装时只要保证轴系的同轴度误差控制在0.05mm以内，就能避免高速旋转时的动平衡问题。轴体上固定的螺旋叶片采用对称式双螺旋布局，两个螺旋面的旋向相反，分别对应正转、反转两个旋转方向的作业需求：当滚筒勺沿预设的收集方向旋转时，其中一组螺旋面会形成连续的兜料曲面，把接触到的散料沿着螺旋导程向中心区域归集，不会出现物料从两侧边缘漏出的问题，导程的取值经过反复校核，既保证了物料归集过程中不会卡滞，也不会因为导程过大导致物料在推送过程中散落；当旋转方向切换到反向时，另一组反向螺旋面会切入物料表层，类似浅耕犁的切削刃口，把板结的表层物料铲起、破碎，同时螺旋面的导向作用会把破碎后的物料向两侧均匀铺撒，完成表层疏松的作业需求。

　　材质选择上采用轻金属合金作为基材，整体构件的重量比同尺寸钢制构件降低40%左右，这对于搭载在小型3D打印定制作业平台、轻型移动作业机器人上的场景非常友好，不会因为末端执行器重量过大导致驱动电机负载超标，同时轻金属合金的表面硬度经过硬化处理后，刃口部分的耐磨性能可以满足常规散料、表层土壤作业的磨损要求，不需要频繁更换刃口配件。叶片和中心轴的连接采用一体化成型结构，没有额外的焊接接缝，避免了长期作业过程中焊缝开裂、变形的问题，曲面的过渡位置全部做了圆角处理，不会出现应力集中的薄弱点，在承受冲击载荷的时候，应力可以沿着曲面均匀分散，不会在根部出现断裂隐患。

　　实际安装边界方面，整个构件的最大回转直径控制在120mm，轴向总长度180mm，中心安装轴的轴径为20mm，轴端伸出长度每侧为15mm，可适配的驱动轴转速范围在0-60rpm之间，作业时的最佳切入深度为15-25mm，切入过深会导致螺旋面的物料推送阻力陡增，增加驱动负载，切入过浅则无法完成有效的物料归集或者表层疏松作业。在散料收集场景下，比如小型颗粒物料的定点归集、3D打印作业面的余粉清理，正转时的螺旋导料效率可以达到每转推送120ml左右的物料，不会出现余料残留的问题；在表层疏松作业场景下，反转时的刃口切削角度经过优化，和物料接触面的夹角保持在28度，既可以顺利切入板结层，也不会因为角度过小导致切削阻力过大，翻耕后的物料颗粒度均匀，不会出现大块的板结团块。

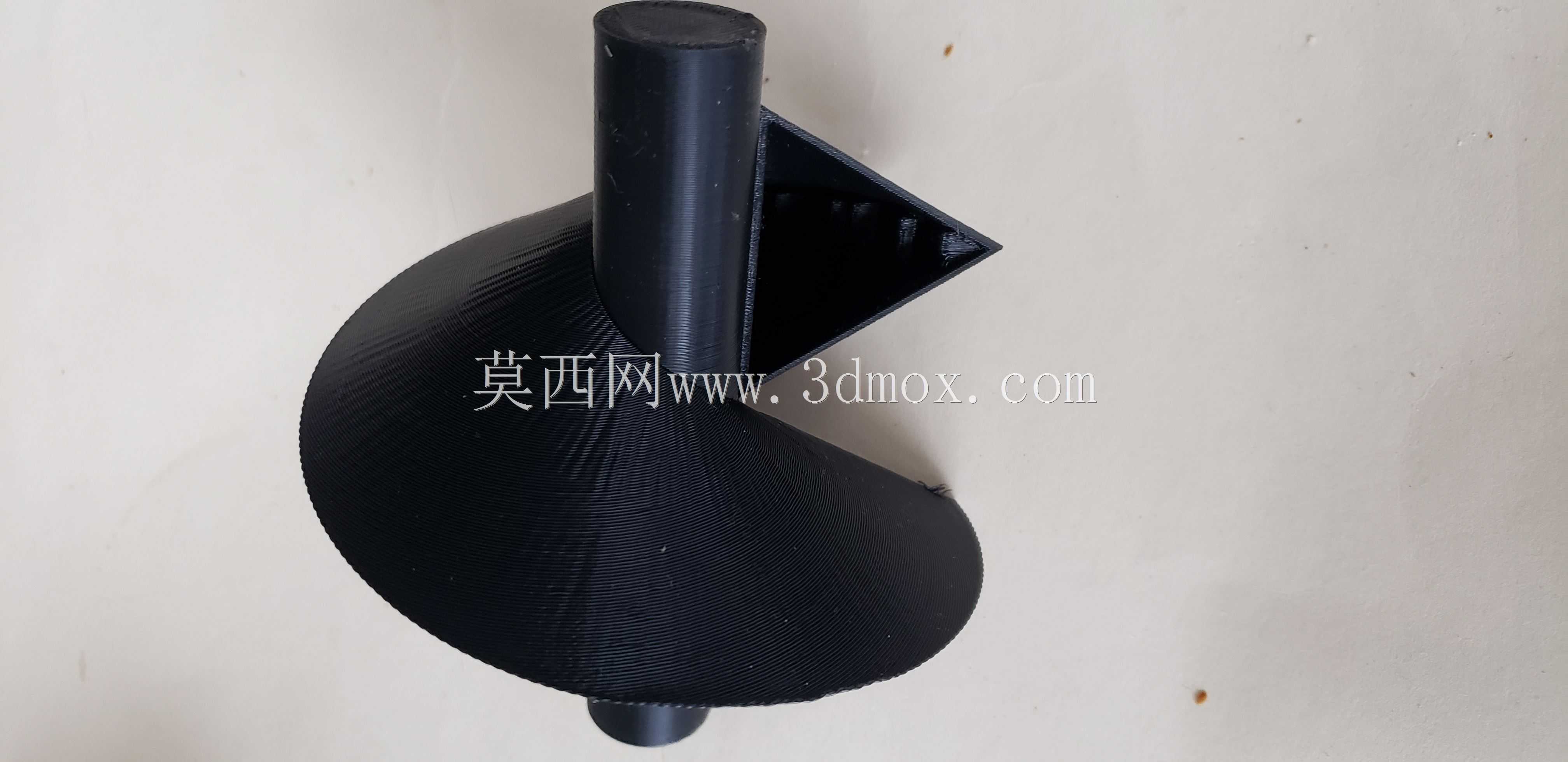

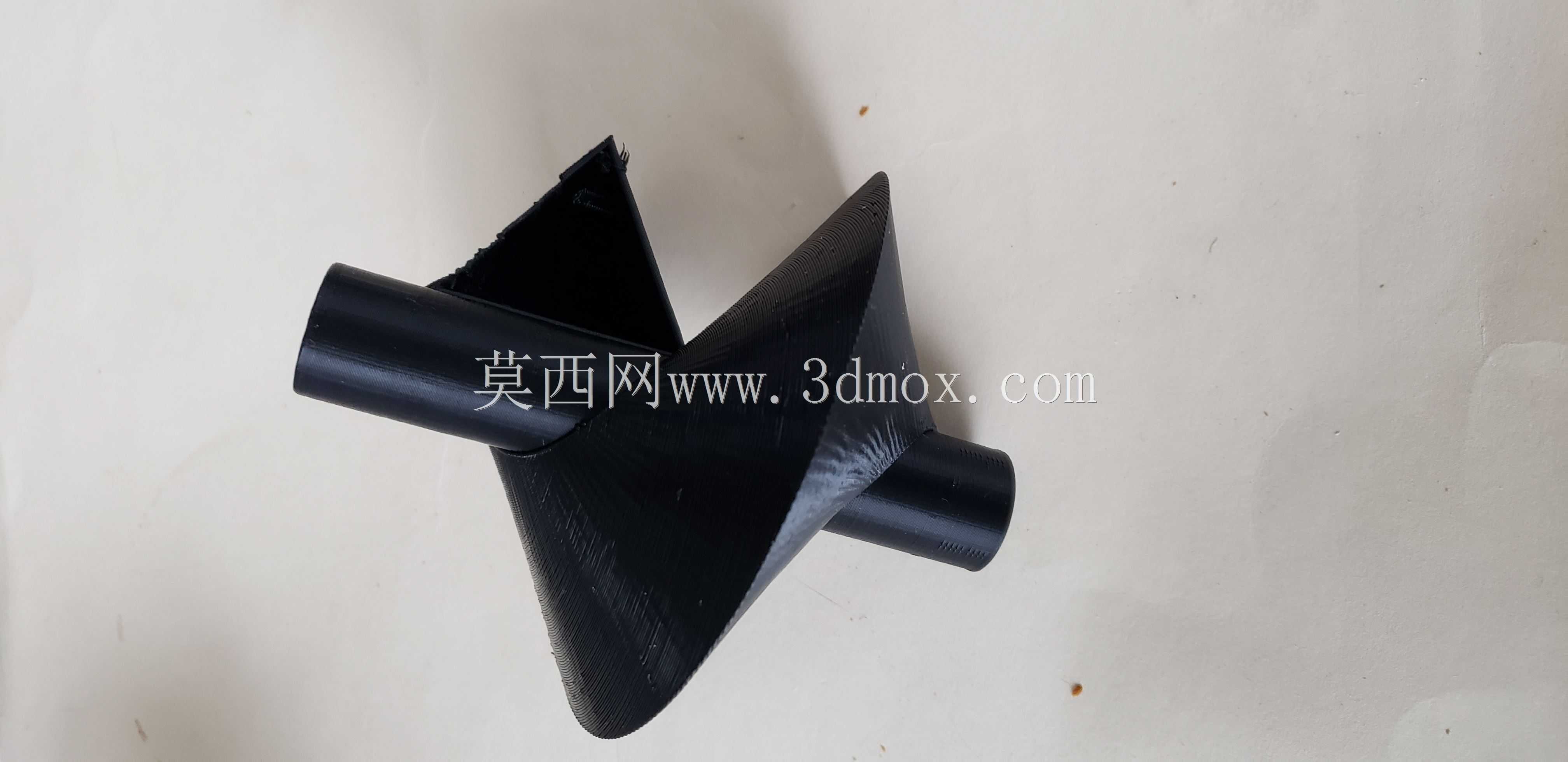

　　设计过程中特意规避了复杂的内部流道或者可拆卸结构，整个构件除了中心轴的安装定位面之外，没有其他需要后期装配的零件，不管是采用机加工成型还是3D打印直接成型，都可以一次加工完成，不需要后续的二次装配调整，降低了制造和维护的成本。曲面的曲率变化全部采用连续的G2连续过渡，没有尖锐的折角，一方面是减少作业过程中物料的粘附，另一方面也避免了应力集中导致的结构失效，在长期往复旋转作业的工况下，结构的疲劳寿命比带折角的焊接结构提升60%以上。针对不同的作业介质，只需要调整螺旋叶片的表面粗糙度，比如处理粘性物料时做镜面抛光处理减少粘附，处理硬质散料时做表面喷丸处理提升耐磨性能，不需要改动整体的结构尺寸，适配性非常灵活。
