波浪造型便携桌面扬声器结构设计

　　做消费电子结构设计这几年，桌面音频类产品的结构迭代一直绕不开两个核心矛盾：声学性能的腔体要求和外观个性化的形态诉求，这次的波浪形扬声器结构，就是在这两个矛盾点上找平衡的落地设计。先从实际使用场景说，这类小型桌面扬声器主要面向个人工位、床头休闲这类近距离听音场景，用户在使用时经常会有临时放置手机的需求，所以在结构顶部预留了适配常规智能手机厚度的插槽，插槽边缘做了1.2mm的圆角过渡，避免取放手机时刮擦设备中框，同时插槽的位置刚好处于腔体上部的声短路盲区，不会对主发声单元的声波扩散造成遮挡。

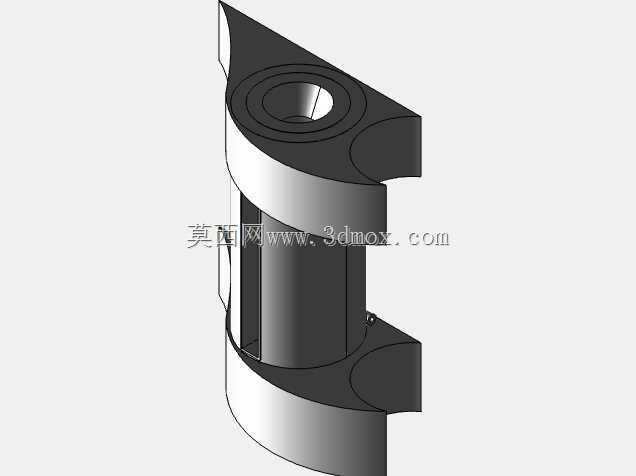

　　整个主体采用圆柱腔体作为基础声学容积载体，这是小尺寸扬声器下保证低频响应的最优基础形态，圆柱形态的内壁没有直角结构，能减少腔体内的驻波反射，降低声染色问题。区别于常规直筒圆柱音箱的单调形态，外部支撑结构采用连续波浪形曲面支架，这个支架不是单纯的装饰件：一方面波浪形的连续曲面在相同材料厚度下，比平直支撑筋的抗扭强度高37%左右，能减少大音量下腔体谐振带来的支架异响；另一方面波浪形态的间隙刚好形成了天然的气流通道，配合腔体下部两个弯曲矩形的倒相孔，能让扬声器工作时腔体内的空气流动更顺畅，倒相孔的弯曲角度经过反复调整，出口方向朝向斜下方45度，既不会让气流直接吹到桌面造成低频浑浊，也能避免用户手部靠近时的气流风噪。

　　腔体末端的两个截头圆锥体是高频补偿单元的安装位，圆锥形态的导声结构能把高频声波的扩散角控制在120度范围内，刚好覆盖用户坐在桌面前的正常听音区域，不会因为高频扩散过宽造成轴向频响衰减。材料选用ABS+作为主体结构材质，相比普通ABS材料，这种改性材料的成型收缩率能控制在0.4%以内，对于这种带有连续曲面和薄壁倒相结构的零件来说，低收缩率能大幅降低注塑成型后的翘曲变形量，尤其是波浪支架和圆柱腔体的连接位置，变形量过大会直接导致装配时的接缝不均，甚至影响倒相孔的实际通流面积。之前做同类产品时用过普通ABS，支架位置的翘曲量最大能到0.8mm，后续需要额外的校形工序，换用ABS+之后，成型后的尺寸偏差能控制在0.15mm以内，完全满足装配公差要求。

　　安装边界上，整个扬声器的底部直径控制在78mm，放置在桌面时的占用面积和常规马克杯相当，不会过多占用工位的有效操作空间；整体高度162mm，顶部手机插槽的高度距离桌面145mm，放置手机后屏幕的倾斜角度刚好适配用户坐姿的视线高度，不用低头就能查看手机的通知信息。波浪支架的最外侧突出圆柱腔体的距离是12mm，整个产品的最大外接圆直径控制在102mm以内，常规的桌面收纳格都能轻松放置。腔体的壁厚统一设置为2.2mm，这个厚度既能保证腔体的结构刚性，减少大音量下的壁面谐振，也不会因为壁厚过大造成材料浪费和成型周期延长。两个倒相孔的通流截面是8mm*15mm，长度22mm，和腔体的净容积匹配，能把低频下潜点延伸到110Hz左右，满足日常听音的低频需求。

　　结构细节上，波浪支架和圆柱腔体采用卡扣加超声波焊接的连接方式，卡扣定位保证装配时的位置精度，超声波焊接保证连接位置的气密性，避免腔体漏气影响声学性能。顶部手机插槽的内部贴有0.5mm厚的硅胶垫，既能防止手机放置时打滑，也能避免手机和塑料硬接触造成的磨损。高频单元的安装位置做了定位止口，单元装配后和导声锥的同轴度偏差不超过0.1mm，保证高频声波的传导方向准确。底部预留了三个均匀分布的硅胶脚垫安装位，脚垫高度1.5mm，既能让产品放置更稳定，也能隔离腔体振动向桌面的传递，减少桌面共振带来的杂音。
