适用于3D打印的多瓣式活板门结构

　　这款活板门结构针对3D打印工艺做了适配优化，相比常规单瓣或双瓣活板门，采用多瓣周向同步开合的结构形式，在环形安装边界内实现更大的通流开度，同时开合过程中瓣片沿径向收拢，不会占用通道轴向的额外空间，适配安装空间局促的管路、舱体场景。从实际应用场景来看，这类结构可用于小型通风管路的风量调节、3D打印设备的腔体封闭、小型料仓的出料启闭，也可作为创意机械装置、桌面级机械演示模型的功能部件使用，尤其适合采用FDM或光固化3D打印工艺直接制作，无需额外拆分打印后二次拼接，所有活动构件的间隙都预留了3D打印工艺所需的公差余量，打印完成后去除支撑即可直接活动，无需二次打磨装配。

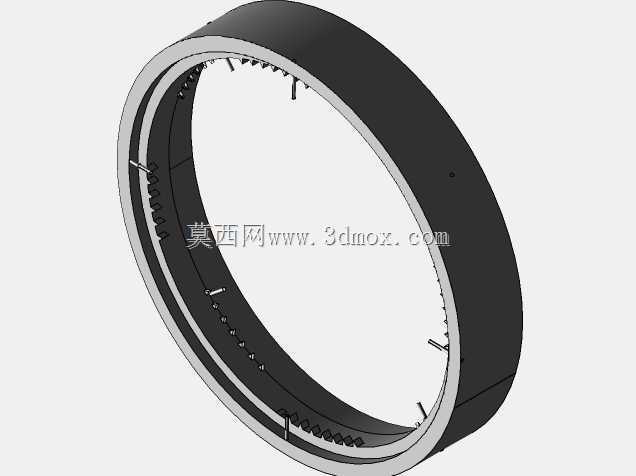

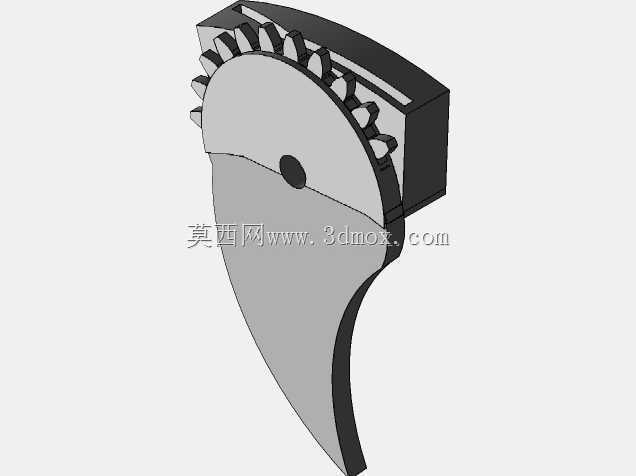

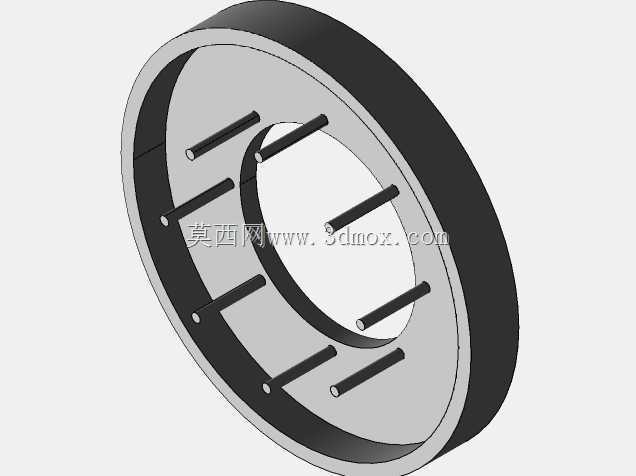

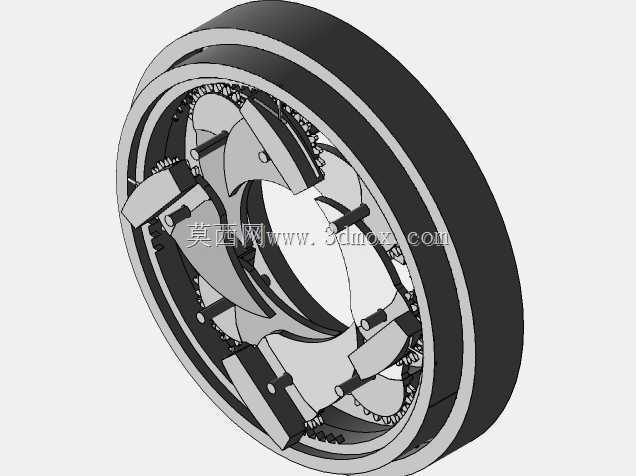

　　从功能特性来看，该结构的瓣片沿周向均匀分布，每片瓣片通过销轴与外圈的环形基座连接，瓣片内侧设置有联动的齿形结构，转动外圈的调节环即可带动所有瓣片同步绕销轴转动，实现中心通道的开启与闭合，闭合状态下各瓣片边缘相互贴合，形成完整的封闭面，开启状态下瓣片完全收拢至外圈内侧，中心通道无遮挡，通流面积达到环形基座内孔的最大限值。相比常规的翻板阀、闸板结构，这种多瓣同步开合的结构操作力矩更小，仅需转动外圈调节环即可完成全行程启闭，不需要设置长行程的推拉或转动构件，整体结构全部集成在环形基座的厚度范围内，轴向安装尺寸非常紧凑。

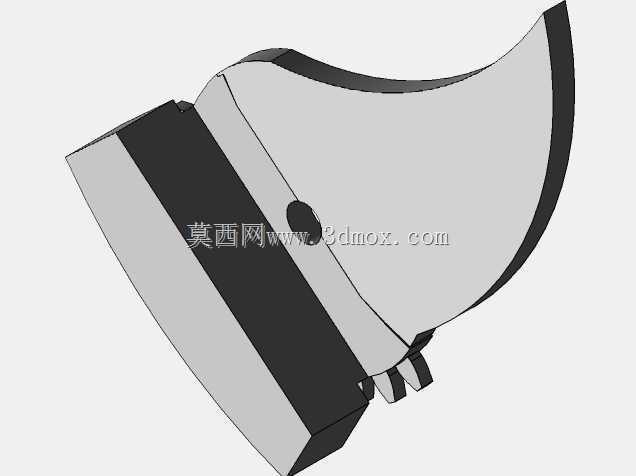

　　设计思路上，首先确定环形基座的外径作为安装边界，所有构件都布置在该环形轮廓内部，没有外凸的操作或连接结构，安装时可直接嵌入对应的安装孔位，通过外圈的法兰边或粘接即可完成固定。瓣片的轮廓采用渐开线式的贴合边设计，闭合时相邻瓣片的贴合面为斜面接触，既保证密封贴合度，又能避免开合过程中出现卡滞，每处销轴的连接位置都做了加厚处理，避免3D打印过程中出现薄壁断裂的问题，齿形联动结构采用小模数直齿设计，齿间间隙预留0.2mm，适配3D打印的精度误差，保证转动过程中齿面啮合顺畅，不会出现卡齿或滑齿的问题。

　　外形尺寸与安装边界方面，整体为标准环形结构，安装时仅需预留对应外径的圆形安装位，轴向厚度仅为环形基座的宽度，不需要额外预留轴向操作空间，安装面可设置在外圈的端面或外圆面，适配嵌入式、法兰式等多种安装方式。瓣片的转动行程经过精确计算，全开状态下瓣片完全收至外圈内壁，不会伸入中心通道，不会对通道内通过的物料或气流造成遮挡，全闭状态下瓣片在中心位置完全拼合，拼合缝隙控制在0.1mm以内，满足常规场景下的封闭需求。结构中所有活动部件的摩擦面都做了圆弧过渡处理，没有尖锐棱角，既减少3D打印过程中的支撑需求，也降低活动过程中的摩擦阻力，手动操作时转动顺滑，无卡顿感。

　　从结构可靠性来看，所有受力部位都做了等强度优化，销轴孔位置设置了加强筋，避免反复转动后出现孔位磨损或开裂，联动齿的齿根位置做了圆角处理，降低应力集中，即使采用常规PLA耗材打印，也能承受上千次的反复启闭操作，若采用PETG、ABS等韧性更好的耗材打印，结构耐用性还能进一步提升。该结构没有采用额外的弹性件或紧固件，所有构件都通过销轴和卡位结构集成在一起，打印完成后仅需去除支撑，将调节环卡入基座的对应卡槽即可完成装配，不需要额外的螺丝、销钉等标准件，非常适合个人爱好者或小型设备开发者快速制作验证。
