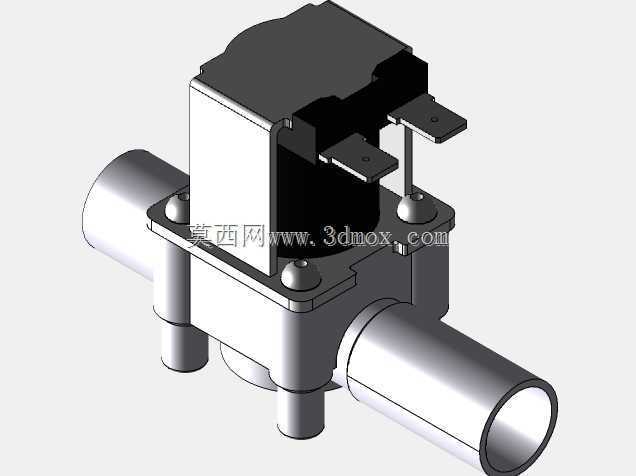

12V二分之一接口常闭进水电磁阀结构

　　这款12V驱动的二分之一接口电磁阀，是民用净水设备、小型商用饮品机、即热式开水器、智能卫浴冲水系统里最常用的流体通断执行部件，日常选型时经常碰到安装空间局促、管路布局紧凑的场景，建模时特意把所有安装边界、外接干涉尺寸都做了完整还原，能直接导入整机装配做干涉检查，不用二次测绘补全结构。

　　从实际使用场景来看，这类阀大多走常闭设计，也就是线圈不通电的时候，内部的密封压头在复位弹簧作用下紧紧压在进水口的密封座上，切断管路通路，避免无控制状态下的漏水问题；当线圈通入12V直流电压后，电磁组件产生的磁吸力克服弹簧弹力，带动密封压头上抬，流体就能从阀的一侧管路流向另一侧，通断响应速度基本在0.3秒以内，完全满足小型流体设备的快速通断需求。不同于工业用大通径电磁阀，这款阀的通径适配二分外接硬管或者同规格硅胶软管，额定工作水压在0.02MPa到0.8MPa区间，刚好覆盖家用净水、小型商用饮品设备的常规供水压力范围，不会因为水压过低导致流量不足，也不会因为水压过高顶开密封面出现内漏。

　　建模的时候最先敲定的是进出水接口的同轴度要求，两个水平布置的管接头轴线必须保持共线，同轴度公差控制在0.1mm以内，不然现场安装接硬管的时候会产生额外的装配应力，长期使用容易在接头根部产生应力开裂。阀主体的安装固定采用底部三个均匀布置的圆柱定位柱，三个定位柱的中心连线构成等边三角形，安装时对应设备安装板上的三个定位孔，不需要额外做旋转防呆，插装后靠管路接头的锁紧力就能完成固定，部分需要强固定的场景也可以在定位柱上套橡胶减震垫，吸收线圈吸合瞬间产生的轻微振动，避免振动传递到设备外壳产生共振噪音。

　　上部的电磁驱动部分做了全包式的塑封结构，把线圈绕组完全密封在工程塑料壳体内，防护等级可以达到IP65，就算设备内部有冷凝水或者轻微溅水，也不会出现线圈短路的问题，两个插片式接线端子水平伸出塑封壳侧面，端子间距做了6.3mm的标准间距，适配行业通用的6.3规格插簧，接线时不需要额外焊接，插装后套热缩管就能完成接线，端子的伸出高度特意做了限位，避免接线后插簧和顶部的设备结构产生干涉。中间的密封膜片采用食品级硅胶材质，建模时还原了膜片上的平衡阻尼孔，这个小孔的作用是平衡阀腔上下的压力差，避免线圈吸合的时候因为进水端压力过高导致吸合不到位，很多小厂做的同规格阀就是漏了这个阻尼孔的尺寸匹配，导致低电压下吸合卡顿、高水压下密封不严的问题。

　　做整机装配校核的时候要特别注意，阀顶部的塑封壳到安装板的垂直高度是42mm，接线端子的最外端到阀主体中心的水平距离是18mm，进出水接口的端面到中心的距离是28mm，这些尺寸都是实际安装时最容易产生干涉的边界，比如很多人设计净水机内部布局时，会把滤瓶布置在阀的侧面，要是没算准端子的伸出距离，就会出现接线的时候插簧被滤瓶挡住，没法顺利插装的问题。另外阀底部的三个定位柱突出主体底面的高度是5mm，设计安装板的时候要注意定位孔的深度不能小于6mm，不然阀装上去之后会被顶起，导致管路接口不对中。

　　从结构设计的合理性来看，这款阀把流体过流部分和电磁驱动部分做了完全的物理隔离，膜片隔开了下部的水腔和上部的线圈腔，就算长期使用膜片产生轻微磨损，漏水也只会顺着阀主体的排水槽流出，不会渗到线圈部分造成短路，这个细节在建模时也做了还原，方便做故障模拟的时候分析漏水路径。另外复位弹簧的选型匹配了12V线圈的吸力，既保证了断电时的密封压力，不会因为水压波动出现渗漏，也不会因为弹簧弹力过大导致线圈吸合时功耗过高，正常工作时线圈的温升控制在30K以内，长期通电也不会出现过热烧坏的问题。
