带快装锁扣结构的电力变压器箱体

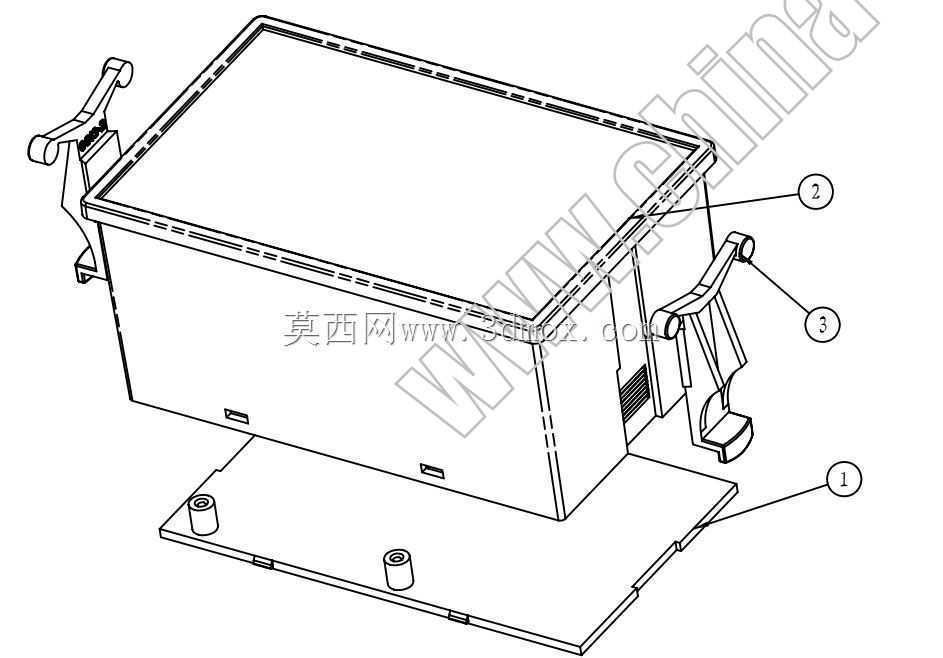

　　在城乡配电网改造、工业厂区临时供电、户外分布式光伏并网这类场景里，变压器箱体的防护性能、安装维护便捷性直接决定了现场运维的效率与设备运行的可靠性，这款带双侧快装锁扣的变压器箱体结构，正是针对户外复杂工况下的安装、检修需求做的针对性结构优化。从实际使用场景来看，这类箱体多用于10kV及以下电压等级的配电变压器承载，既可以落地安装在小区配电房旁的混凝土台基上，也能适配杆架式安装的固定需求，箱体底部预留的三个定位柱结构，能够在现场安装时快速完成与预装底座的对位，不需要反复调整水平度，单组安装的对位时间能缩短近40%，对于赶工期的配网抢修、临时供电点位布设场景来说，这个细节设计能大幅降低现场施工的调整工作量。

　　箱体的主体结构采用折边一体成型的钣金壳体设计，上盖与下箱体的配合边做了外翻的防水止口结构，当箱盖扣合后，止口结构能形成连续的弯折挡水路径，避免雨水顺着拼接缝隙渗入箱体内部，哪怕是南方雨季的强降雨天气，也能保证箱内电气元件的干燥环境，不需要额外在拼接缝处打密封胶，后期检修开盖后复装也不会因为密封胶残留影响密封性能。两侧对称布置的快装锁扣是这个结构的核心设计点，锁扣采用杠杆式压紧结构，扣合时能通过杠杆力将箱盖均匀压紧在箱体止口上，压紧力可以通过锁扣上的调节螺母微调，保证整圈止口的压紧力一致，不会出现局部压合不严的缝隙；检修时不需要借助任何工具，徒手就能扳开锁扣掀开箱盖，相比传统的螺栓固定箱盖，不需要携带扳手逐个拆卸螺栓，也不会出现螺栓锈蚀、丢失的问题，户外长期使用的可靠性更高。

　　从安装边界尺寸来看，箱体的底座安装板向外延伸出足够的固定边，三个定位柱的中心距按照通用配电变压器的安装孔位做了适配，定位柱的高度预留了15mm的间隙，既可以作为箱体底部的通风间隙，避免箱体直接贴在安装台面上造成底部积水锈蚀，也能方便现场安装时穿入固定螺栓，不需要抬着箱体反复对准螺栓孔。箱体侧面预留了散热格栅的安装位，格栅采用向下倾斜的百叶结构，既能保证箱内热量的自然对流散出，也能防止外部的雨水、灰尘顺着格栅飘入箱内，格栅的位置避开了锁扣的操作空间，扳动锁扣时不会被格栅剐蹭，操作空间预留充足。

　　在结构设计的细节处理上，箱体的所有外露折边都做了卷边钝化处理，现场安装、检修时不会划伤施工人员的手部，符合电力设备的安全设计要求；锁扣的铰接部位做了衬套设计，长期反复开合不会出现铰接孔磨损松旷的问题，锁扣的压紧端做了橡胶压头，扣合时不会直接刮擦箱盖的喷涂表面，也能起到一定的缓冲作用，避免大风天气下箱盖与锁扣碰撞产生异响。底座安装板上还预留了接地螺栓的安装位，现场安装时可以直接将接地线缆固定在该位置，不需要额外在箱体上钻孔攻丝，减少现场施工的加工工作量，也能保证接地连接的可靠性。

　　这类箱体结构在建模时需要重点关注折边的折弯系数匹配，不同厚度的冷轧钢板折弯时的展开尺寸需要根据实际折弯半径调整，避免加工后出现止口配合间隙过大、锁扣安装位错位的问题；锁扣的运动仿真需要做到位，验证开合过程中锁扣与箱体、箱盖之间是否存在干涉，保证锁扣在最大开合角度下不会碰到箱体侧面的其他结构，扣合到位时压头能完全压在箱盖的压紧面上，不会出现压偏、滑脱的情况。对于做电力设备结构设计的工程师来说，这个模型的快装结构、防水止口设计、安装定位结构都有很高的参考价值，可以直接借鉴到同类户外电气箱体的设计中，减少重复设计的工作量，也能规避很多户外使用场景下容易忽略的结构细节问题。
