壁挂式电气防护金属箱体结构设计

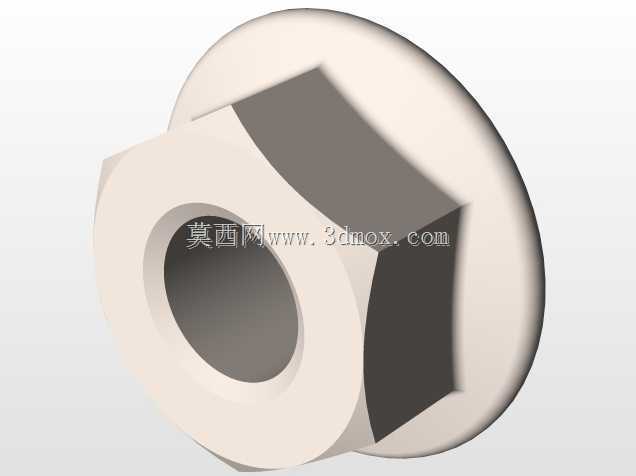

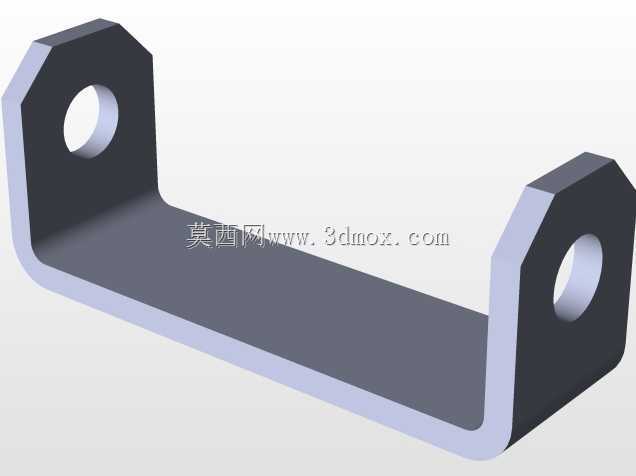

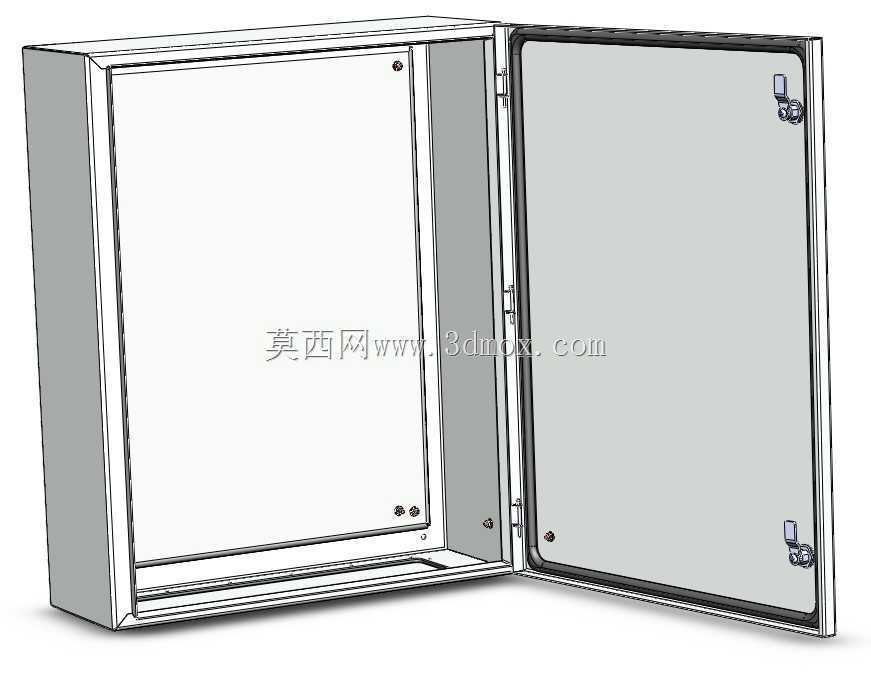

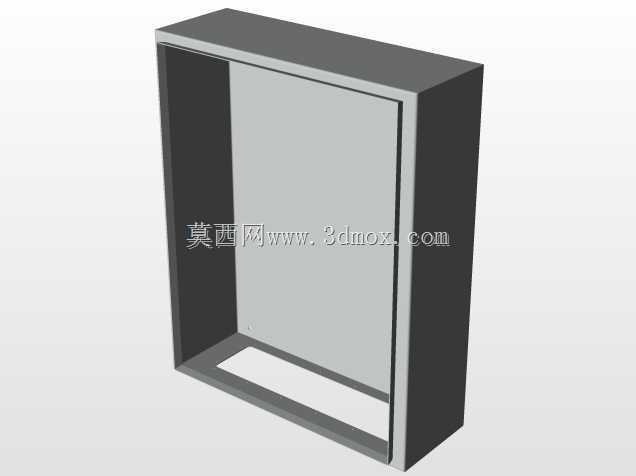

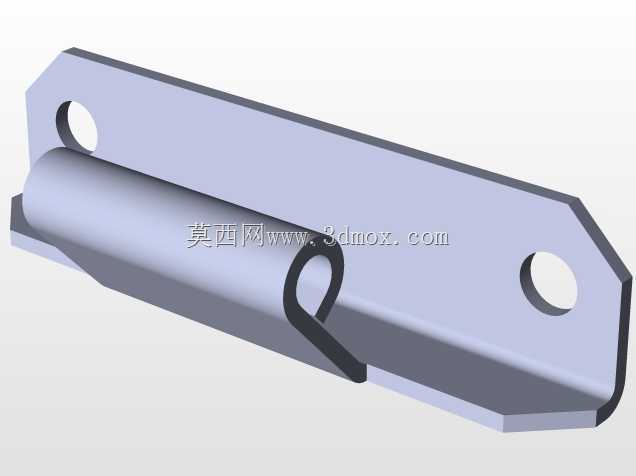

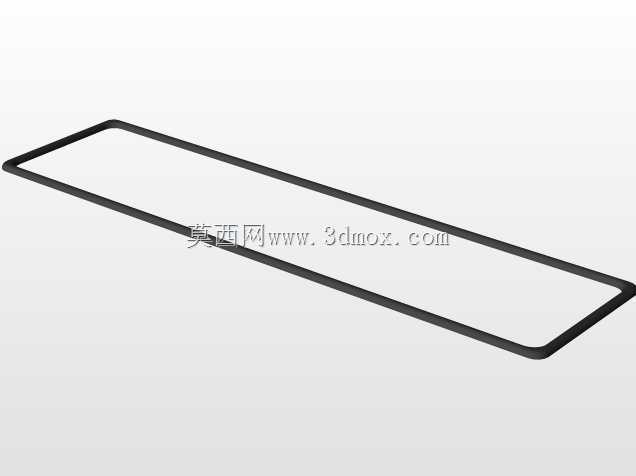

　　这款壁挂式金属电气防护箱体，主要面向工业厂房低压配电末端、楼宇公共区域配电分支、小型设备就地供电回路的防护安装场景，在民用建筑消防回路配电、小型生产工位设备供电、户外临时配电点位防护等场景也有广泛适配空间。箱体整体采用冷轧钢板弯折成型的结构设计，门板与箱体主体通过侧边暗藏式铰链连接，闭合后通过上下两处锁止结构实现门板与箱体的紧密贴合，配合箱体折边处的内嵌密封胶条结构，能够有效阻挡粉尘侵入与少量飞溅液体渗入，满足常规工业与民用场景的电气元件防护需求。从设计思路上看，这款箱体没有采用复杂的曲面造型，整体以平直折边结构为主，一方面是适配钣金加工的常规工艺，所有弯折角度均为90度标准折角，不需要特殊成型模具，能够有效降低批量生产的加工成本，

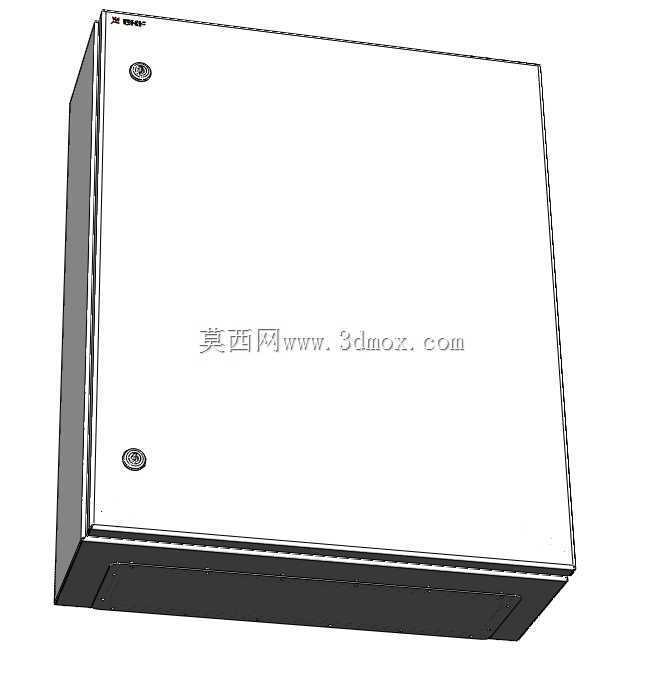

　　同时平直的外表面也更适配墙面贴装的安装需求，不会出现突出的棱角剐蹭过往人员的问题。箱体的门板表面做了平整化处理，没有多余的凸起结构，仅在锁具安装位置做了局部沉台设计，既保证锁具安装后不会突出门板平面，也能避免锁具受到外力碰撞出现损坏。箱体的安装边界设计充分考虑了壁挂场景的实际需求，背部预留了四个对称布置的挂装孔位，孔位间距匹配常规电气安装的膨胀螺栓固定尺寸，安装时不需要额外制作转接支架，直接在墙面打孔固定膨胀螺栓后即可将箱体挂装到位，同时箱体底部预留了标准化的线缆穿入孔位，孔位带有可敲落的封堵结构，施工时可以根据实际进线的线缆数量、线径大小敲落对应位置的封堵，不需要现场额外开孔，能够大幅缩减现场施工的工作量。

　　箱体的内部预留了统一规格的安装导轨固定位，能够直接适配标准宽度的电气安装导轨，断路器、端子排、小型继电器等常规低压电气元件都可以直接卡装在导轨上，不需要额外打孔固定元件，内部的安装空间经过核算，在排布常规的小型配电回路元件时，不会出现元件间距不足导致的接线困难、散热不畅问题，同时箱体侧壁预留了接地端子的安装位置，能够可靠实现箱体金属外壳的接地连接，满足电气安全的相关规范要求。从外形尺寸来看，这款箱体的宽度、高度、深度比例经过优化，800mm的高度刚好适配成年人站立操作的视线高度，安装后箱体的中心位置与成年人站立时的视线高度基本齐平，日常操作、巡检时不需要弯腰或者踮脚，650mm的宽度能够容纳多回路配电元件的排布需求，

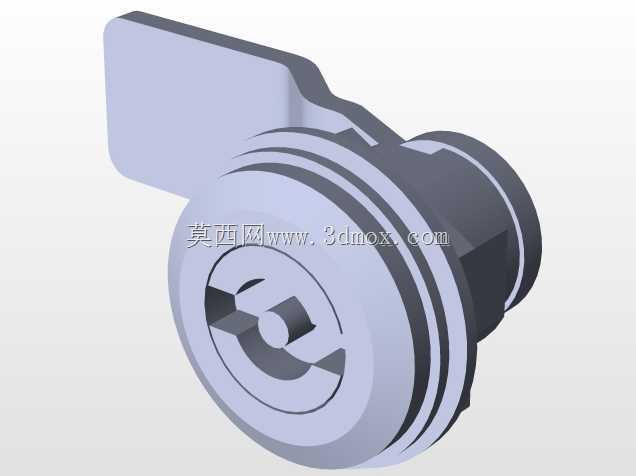

　　250mm的深度既能够保证元件安装后留有足够的接线空间，也不会因为箱体过深导致突出墙面过多，影响通道的通行空间。箱体的门板内侧预留了标识牌粘贴区域，施工完成后可以直接将回路标识粘贴在对应位置，日常巡检、故障排查时能够快速定位对应回路，不需要反复开合箱体核对线路。在结构强度设计上，箱体的折边位置都做了压筋处理，即使采用常规厚度的冷轧钢板制作，也不会出现箱体变形、门板下垂的问题，长期使用后依然能够保证门板与箱体的贴合度，避免防护性能下降。锁具采用通用型的三角锁结构，运维人员使用通用钥匙即可开启，不需要配备特殊的专用钥匙，能够降低日常运维的钥匙管理成本，同时锁具的防水结构设计也能避免户外使用时雨水从锁孔位置渗入箱体内部。这款箱体的设计完全围绕现场安装、运维的实际需求展开，没有多余的装饰性结构，所有结构设计都服务于安装便捷性、使用可靠性、运维便捷性的核心需求，不管是新建项目的配电施工，还是老旧点位的配电改造，都能够快速适配安装，有效缩短施工周期，降低现场安装的调整工作量。
