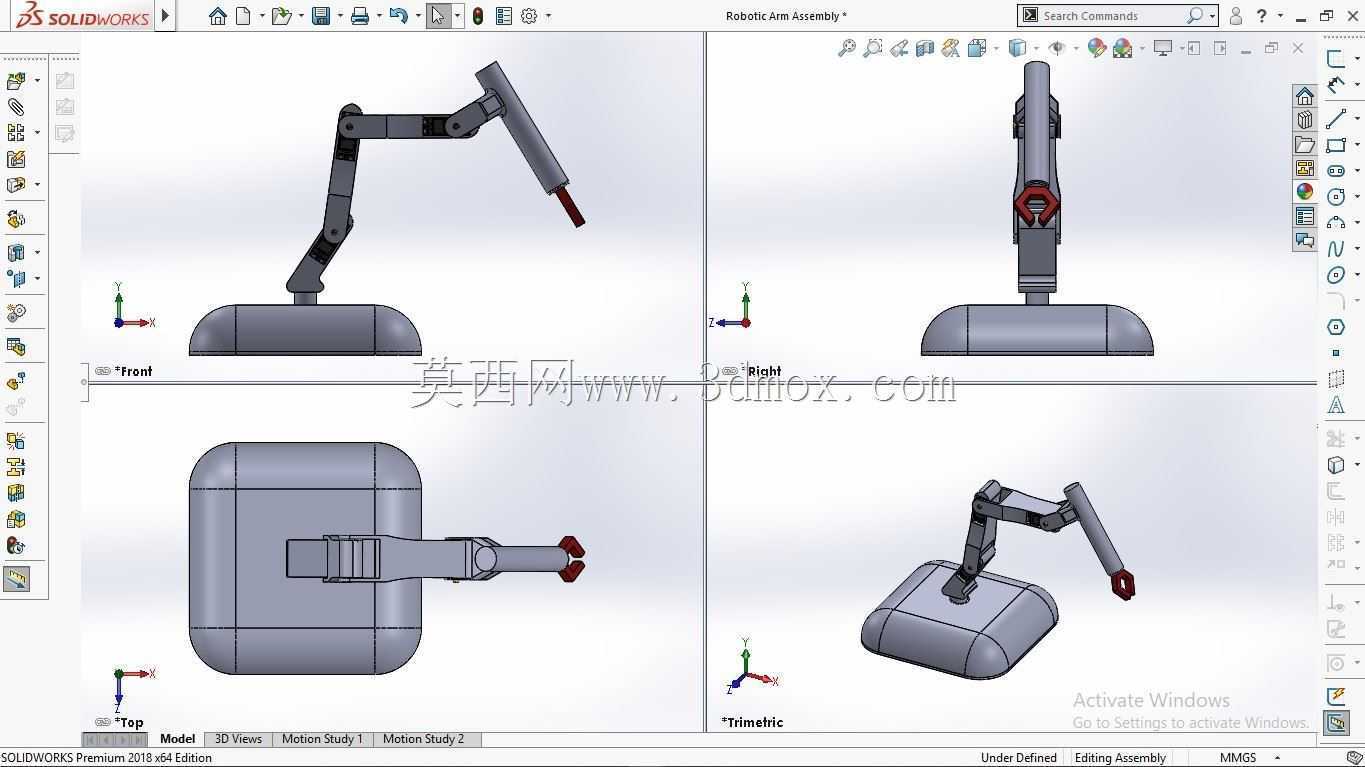

多视角桌面级四轴机械臂结构设计

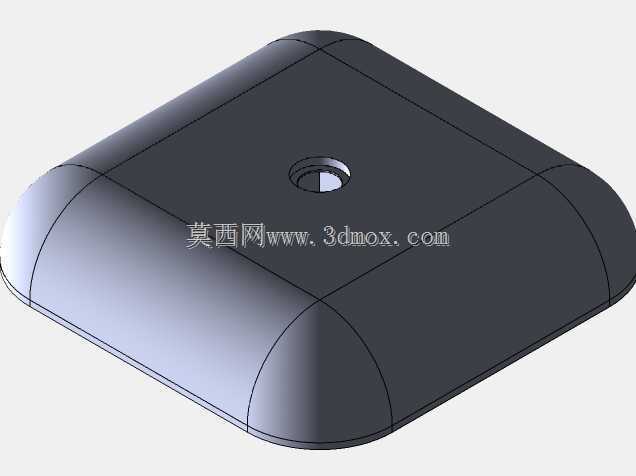

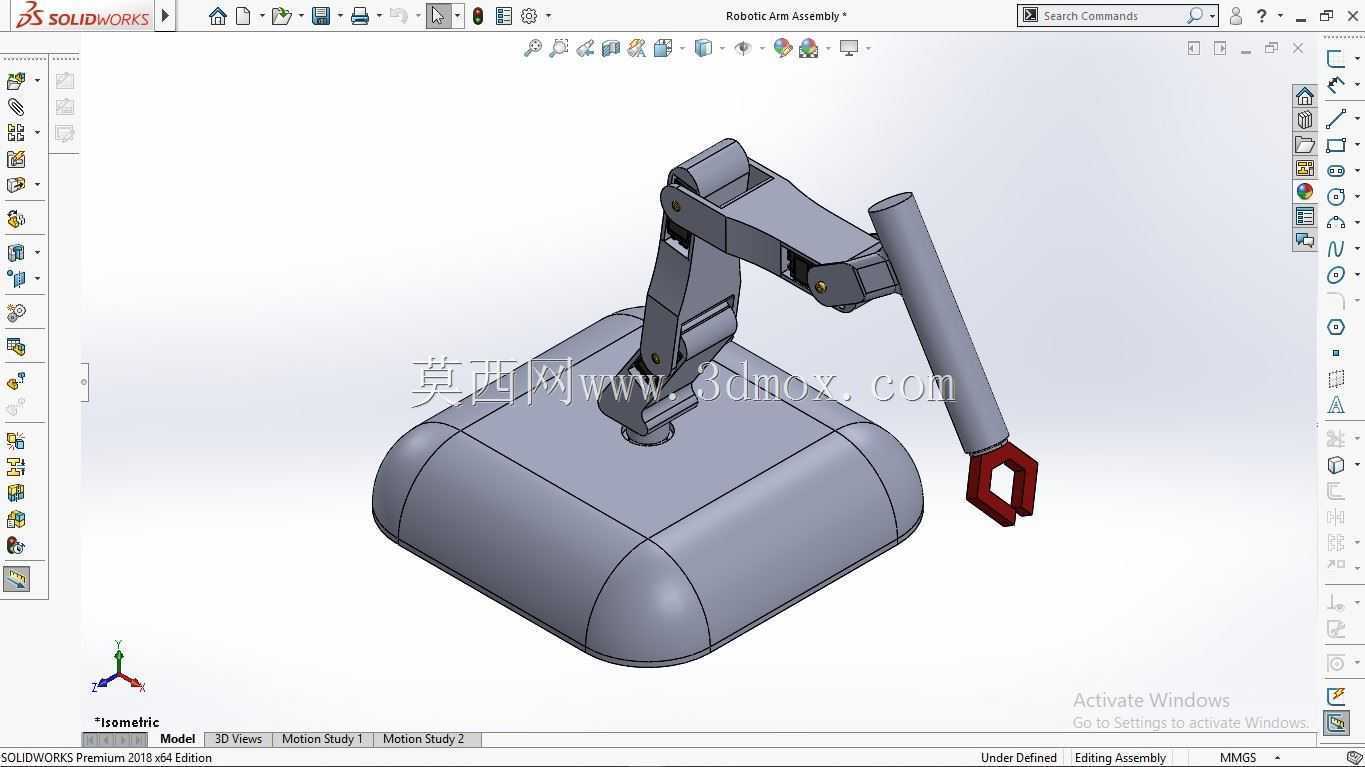

　　这款桌面级关节式机械臂的结构设计，核心面向轻载作业场景下的精密操作需求，整体采用四自由度串联关节布局，从底部基座到末端执行器的关节排布经过反复的运动干涉校验，能够在有限的桌面安装空间内覆盖半球形作业范围。基座部分采用圆角方形的一体化壳体设计，底部预留平整安装面，可通过螺栓固定在工作台面或者配套移动平台上，基座内部预留了舵机或者伺服电机的安装腔体，走线槽沿着关节臂的内部空腔布置，避免外部走线在关节转动过程中出现拉扯、缠绕的问题。大臂与基座连接的第一关节采用竖直回转轴设计，可实现整周360度旋转，承担整个臂体的水平方向转向功能，关节处的限位凸台在结构设计阶段就做了软限位预留，可根据实际作业需求调整转动角度范围，

　　避免超程导致的线缆损坏或者机构碰撞。大臂与小臂连接的第二关节为俯仰摆动轴，承担臂体的抬升与下放动作，关节处的连接法兰采用对称式结构，两侧的轴承安装位同轴度公差控制在0.02mm以内，保证转动过程中无卡滞、无旷量，大臂的截面采用内凹加强筋结构，在保证整体结构刚度的前提下尽可能降低臂体自重，减少关节驱动端的负载余量要求。小臂与腕部连接的第三关节同样为俯仰轴，负责调整末端执行器的作业高度与俯仰角度，小臂的长度经过运动学仿真优化，配合大臂的长度参数，能够在伸展状态下达到最远作业半径，同时在折叠状态下可将末端收回至基座上方，减少非作业状态下的空间占用。末端执行器的连接法兰采用标准接口设计，可适配夹爪、吸盘、点胶头、焊笔等多种作业端头，

　　第四关节为末端回转轴，可实现执行端头的360度旋转，满足不同作业姿态下的角度调整需求。从实际应用场景来看，这类轻载机械臂可适配教学实训场景下的机器人原理演示、小型生产线的工件分拣搬运、实验室场景下的样品精准移取、文创领域的小型雕刻或者绘图作业，不同场景下仅需更换末端执行器并调整对应关节的运动参数即可适配，无需对主体结构做大幅修改。在设计过程中，所有关节的转动副都预留了密封槽位，可加装防尘密封圈，适配多粉尘的普通车间作业环境，避免细小碎屑进入关节轴承部位加剧磨损。整体装配逻辑采用模块化设计，每个关节组件都可单独拆卸更换，后期维护时无需拆解整个臂体，仅需针对故障关节进行拆装即可，大幅降低运维的时间成本。从安装边界来看，

　　基座的安装孔位采用通用孔距设计，可适配市面多数桌面级设备的安装平台，臂体完全伸展时的整体高度控制在常规桌面设备的安全高度范围内，不会与桌面上方的常规置物架、照明设备产生干涉，折叠收纳时的整体轮廓尺寸可放入常规设备收纳柜，方便教学场景下的集中存放与转运。结构设计阶段针对各关节的受力做了有限元校核，在额定负载下臂体的最大形变量控制在0.1mm以内，能够满足轻载场景下的操作精度要求，各关节的驱动件安装位兼容不同规格的数字舵机与小型伺服电机，设计者可根据自身的精度需求、成本预算灵活选配驱动部件，无需额外修改安装结构。
