并联Delta机器人机械结构设计方案

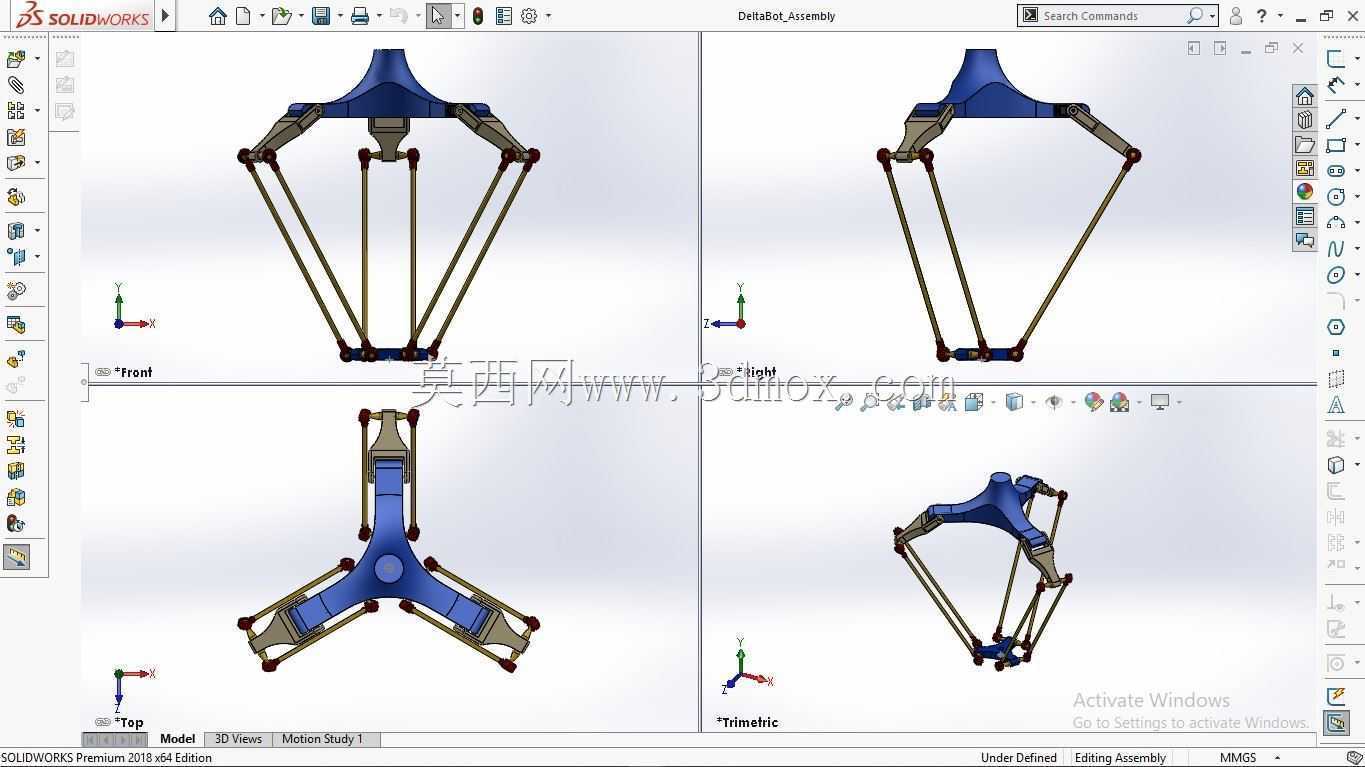

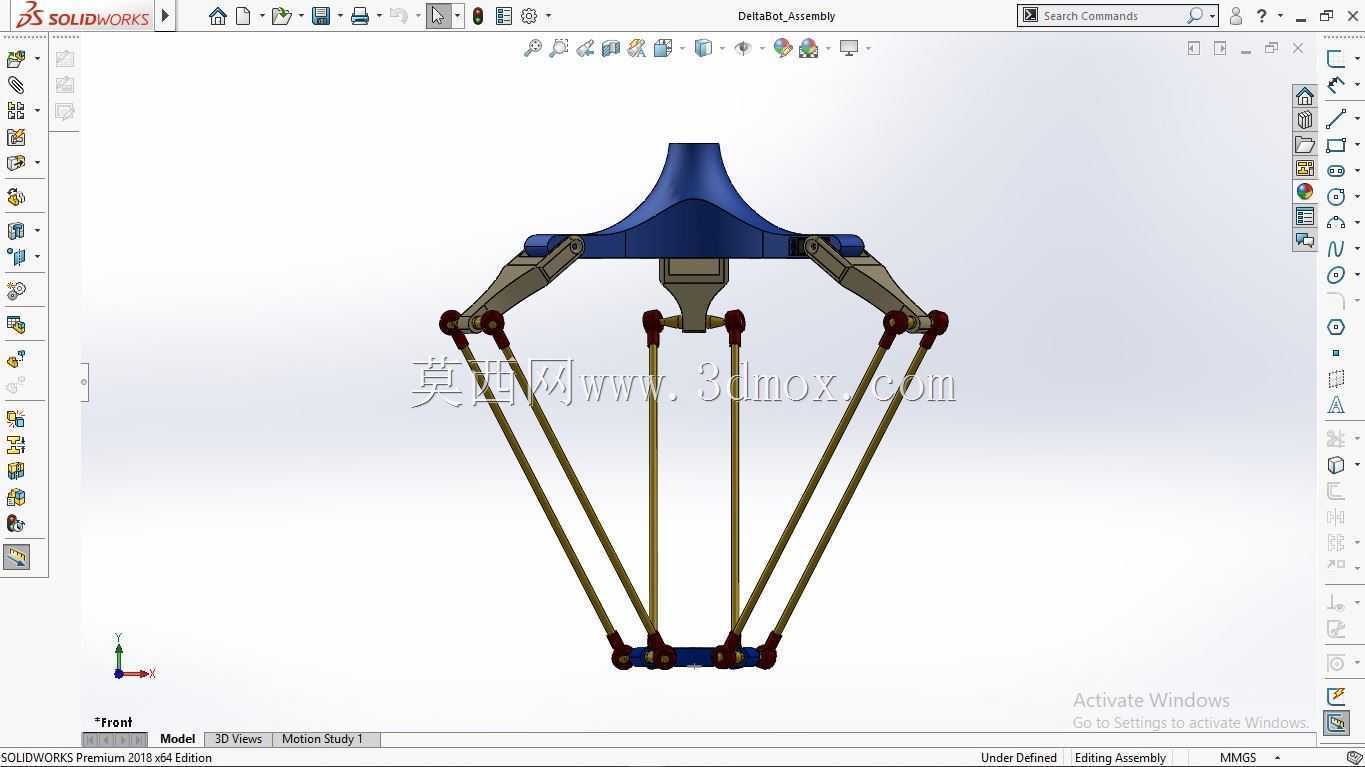

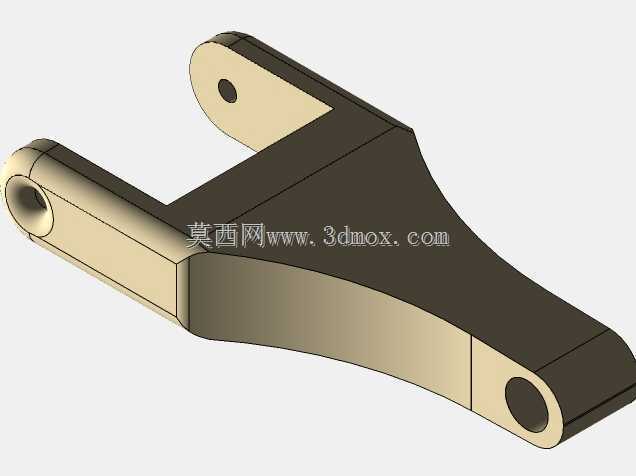

　　Delta并联构型的机械手，在轻工、食品、医药、3C电子的高速分拣工位已经是非常成熟的执行端方案，和传统串联关节机器人不同，这类机构的驱动电机全部布置在顶部的静平台位置，运动臂杆采用轻量化的碳纤维或者高强度铝合金材质，运动部分的惯量极低，能够实现每分钟上百次的拾放循环，在节拍要求高的流水线分拣、理料、装托工序里，相比串联结构的设备有非常明显的效率优势。这套三维结构完整还原了Delta机器人的核心组成：顶部的三角构型静平台是所有驱动单元的安装基准，三个伺服驱动的主动臂通过精密铰支座和静平台连接，主动臂末端通过三组平行四边形的从动臂杆和下方的动平台连接，平行四边形结构的约束能够保证动平台在整个工作行程内始终保持水平姿态，

　　不会出现额外的转动自由度，适配吸盘、夹爪等末端执行器的水平拾放需求。从结构设计的逻辑来看，这类并联机构的工作空间是倒锥形的，安装时需要根据生产线的输送线宽度、物料拾放的高度差来确定静平台的安装高度，静平台的三个安装支脚需要和设备机架的顶部安装面做刚性连接，安装面的平面度公差需要控制在0.1mm以内，避免三个驱动轴的安装基准出现偏差，导致运动过程中臂杆出现附加内应力，加速关节铰支座的磨损。主动臂和从动臂的长度配比直接决定了设备的有效工作半径，常规同构型设备的臂长配比下，水平方向的有效覆盖半径通常在800mm到1200mm区间，垂直方向的拾放行程在250mm到400mm之间，足够覆盖大多数皮带输送线的宽度范围，

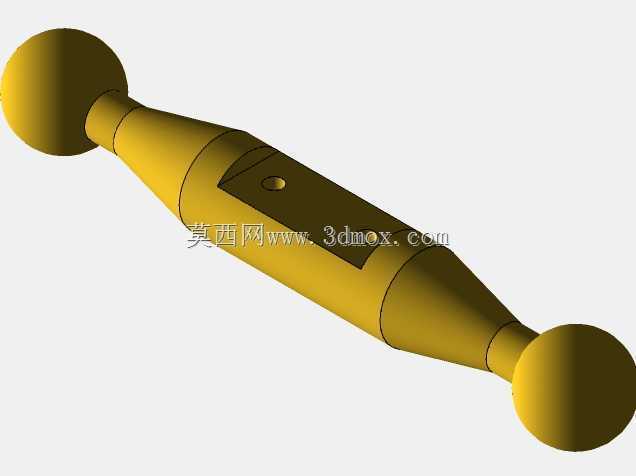

　　安装时需要注意动平台在最低位置时，末端执行器和输送线表面的安全距离要控制在10mm以上，避免运动过程中出现碰撞干涉。关节位置的连接采用球铰或者万向节结构，设计时需要给关节预留足够的摆动角度余量，避免在工作空间的边缘位置出现关节死点，同时要考虑关节位置的密封防护，避免生产现场的粉尘、水汽进入关节摩擦副，导致关节卡滞或者精度下降。从动臂的两端关节采用带预紧的轴承结构，能够消除传动间隙，保证动平台的重复定位精度控制在0.1mm以内，满足高精度分拣、对位的工序要求。这类设备通常会配套视觉检测系统使用，在静平台的中心位置预留视觉相机和光源的安装位，能够在物料随输送线运动的过程中完成位置识别，引导动平台完成动态追踪拾放，相比人工分拣的方式，

　　不仅效率更高，还能避免人工操作带来的物料污染、分拣错误等问题，在食品包装、药品分拣、电子元器件摆盘等对卫生、精度要求高的场景里适配性极强。设计过程中需要重点校核臂杆的受力情况，因为从动臂属于二力杆结构，只承受轴向的拉压力，不需要承受弯曲力矩，所以可以采用空心薄壁的杆材来进一步降低运动部分的重量，提升动态响应速度，同时要对整个机构做运动学仿真，验证整个工作行程内有没有臂杆之间的干涉，确认三个主动臂的驱动角度范围在伺服电机的有效转角区间内，避免出现超程损坏设备的情况。安装边界上，顶部静平台的安装孔位采用圆周均布的设计，和标准的设备机架安装尺寸兼容，不需要额外做定制转接板，电气走线可以从静平台的中心通孔位置布置，顺着臂杆的走线槽连接到动平台的末端执行器，避免运动过程中线缆出现拉扯、缠绕的问题。动平台的末端预留标准的安装法兰，能够快速适配不同类型的夹爪、吸盘、旋转执行器，满足不同物料的拾放需求，比如拾取软包装物料用真空吸盘，拾取硬质工件用气动夹爪，需要调整物料角度时可以在动平台加装旋转轴，扩展设备的适用场景。
