基于Arduino控制的医用呼吸支持气路装置

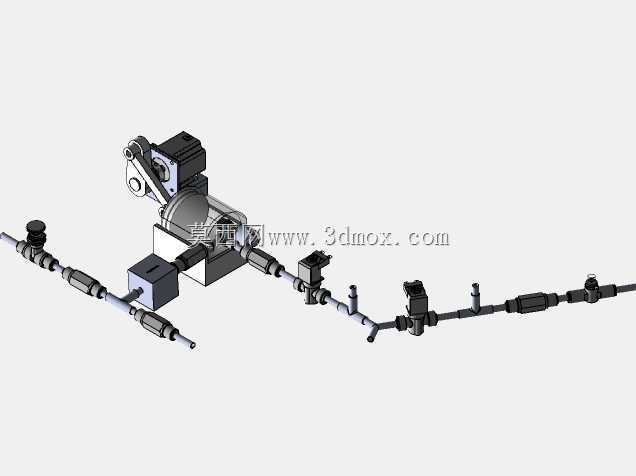

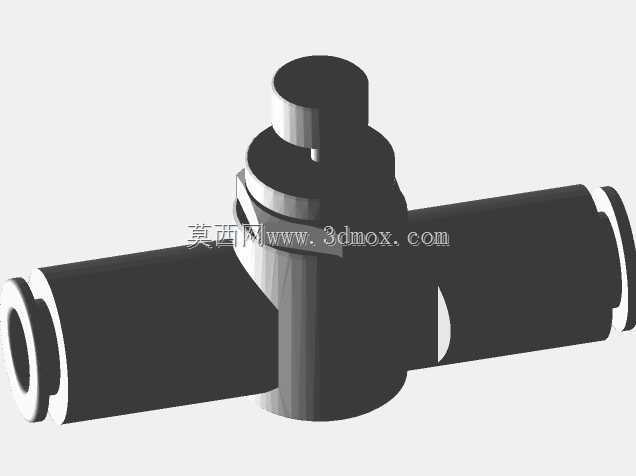

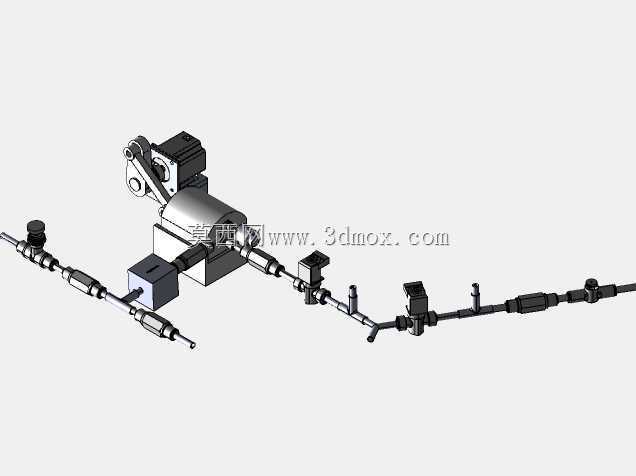

　　这套气路装置主要面向临床呼吸支持场景搭建，可适配普通病房氧疗、急诊急救呼吸辅助、术后康复呼吸支持等多类使用场景，核心作用是为存在自主呼吸障碍的患者提供可控的混合气体输送，精准匹配患者吸气阶段的供气压力、流量与氧浓度参数，避免过高供气压力造成患者气道损伤，同时保证氧浓度稳定在临床要求区间内。整套装置的气路布局采用线性串联加旁通支路的设计思路，主气路沿供气方向依次排布进气过滤单元、流量调节模块、氧浓度监测节点、电磁阀控制组、湿化转接端口与患者端接口，旁通支路预留了压力监测、应急泄压的扩展接口，可根据不同临床场景的需求加装对应传感元件，无需改动主气路的核心布局。控制逻辑层面以Arduino作为核心主控单元，

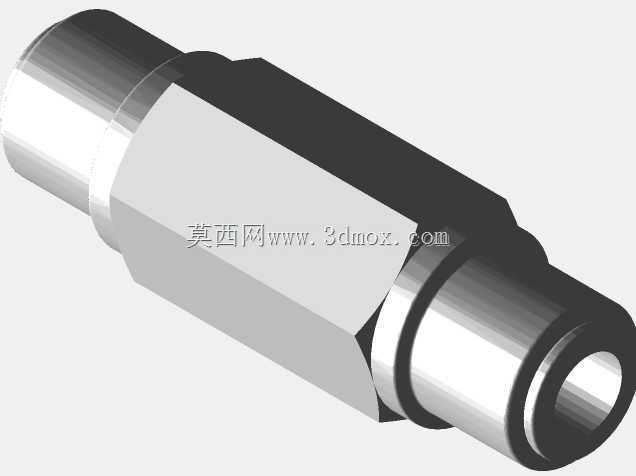

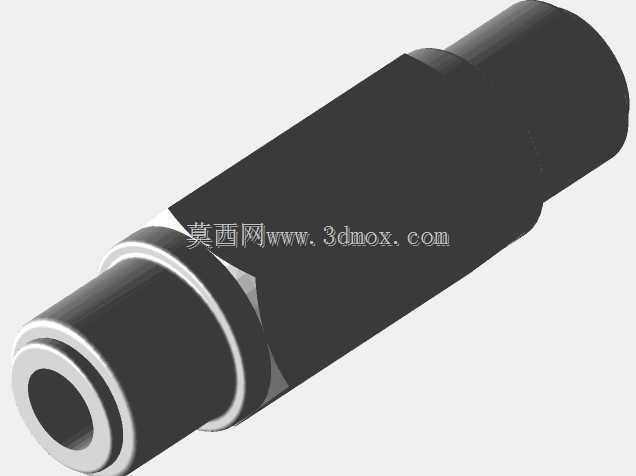

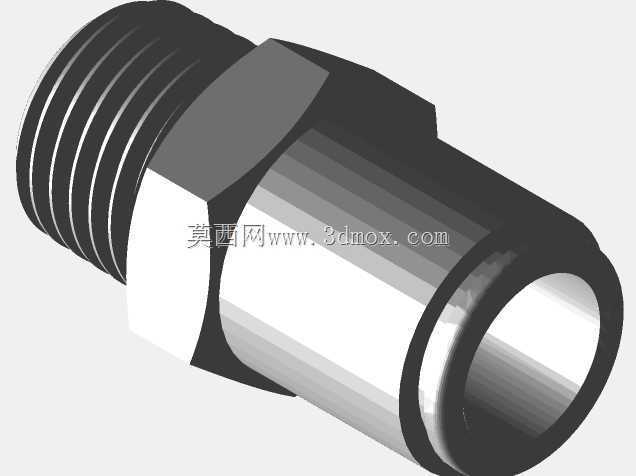

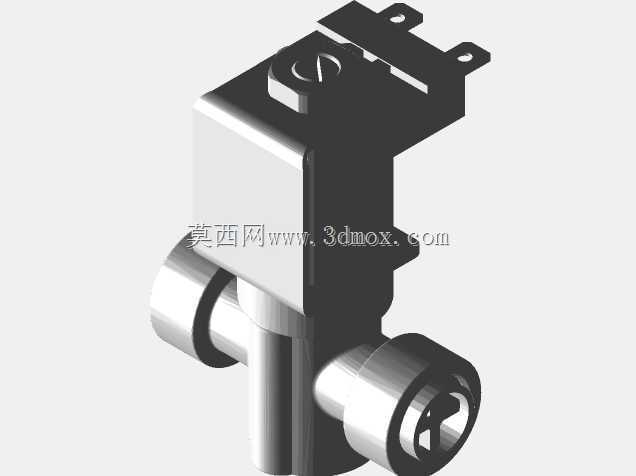

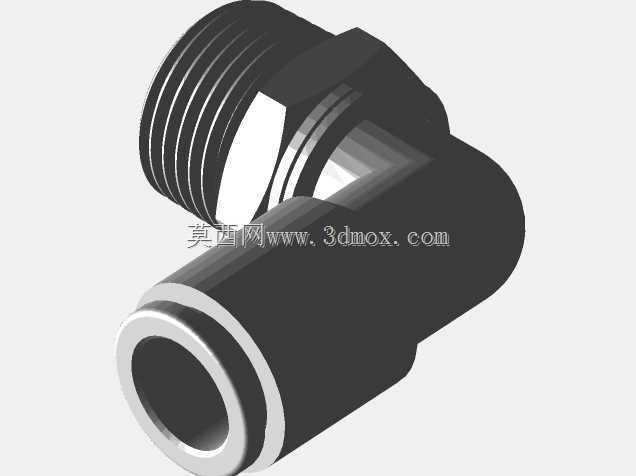

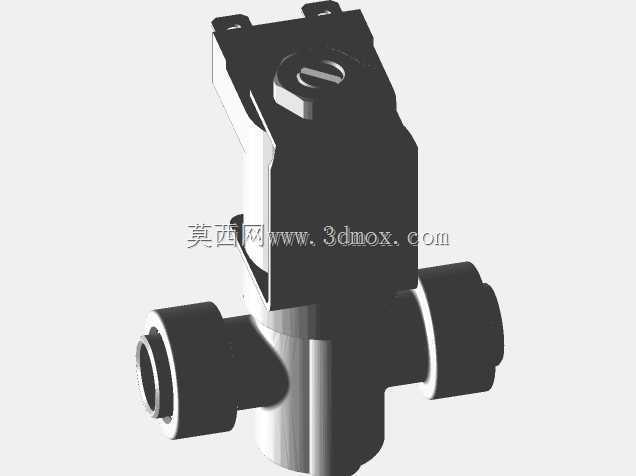

　　FiO2监测模块实时采集气路内的氧浓度数据，当氧浓度达到预设的目标区间后，主控单元才会触发启动逻辑，允许操作人员启动设备进入工作状态，避免初始阶段氧浓度不达标就向患者供气的问题。气路通断与流量切换全部由电磁阀组完成，每个电磁阀的通断状态、开度参数都由主控单元根据实时采集的流量、压力数据闭环调控，圆周排布的监测点位可同时覆盖气路上下游的压力、流量参数，一旦出现管路堵塞、压力超阈值的情况，主控单元会立刻触发对应电磁阀的泄压动作，同时切断主供气通路，保障使用过程的安全性。从结构安装边界来看，整套气路的核心元件全部集成在一块安装基板上，横向总长度控制在常规医疗设备台面的安装尺寸范围内，各元件之间的管路连接采用快插式接头设计，

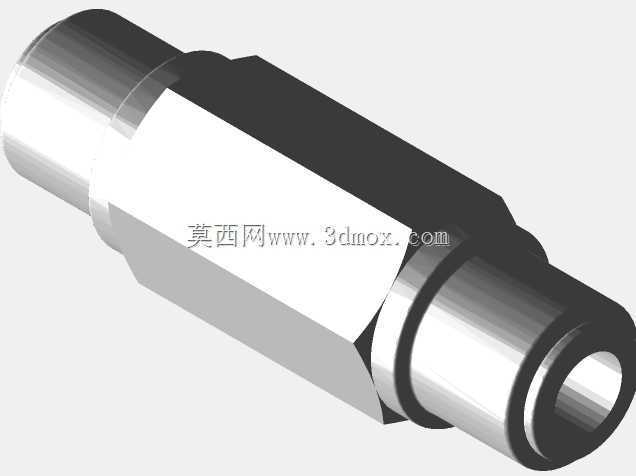

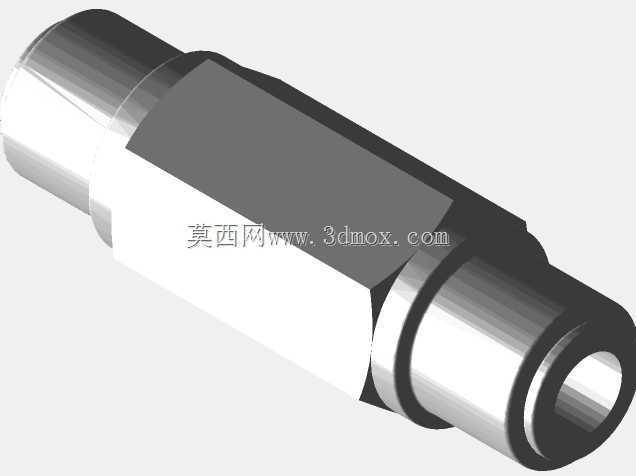

　　既可以减少管路弯折造成的气阻增大问题，也方便后期对单个元件进行拆卸维护，不需要整体拆解气路。电磁阀组采用模块化排布，相邻阀件之间预留了足够的接线与散热空间，避免工作过程中阀件发热互相影响，同时每个阀件的安装位置都对应基板上的定位孔位，更换同规格阀件时不需要重新调整安装位置，可直接替换。气路末端的患者接口采用标准通用规格，可适配临床常用的呼吸面罩、气管插管接头，不需要额外加工转接头件。设计过程中特意将控制模块与气路模块做了物理分隔，控制单元布置在气路组件的侧上方，避免气路可能出现的冷凝水渗漏进入控制电路造成短路故障，所有气路元件的选型都满足医疗气路的材料兼容性要求，与氧气接触的部件全部采用无油、抗氧化的材质，

　　避免长期通氧过程中出现材质老化、析出杂质的问题。整套装置的结构设计充分考虑了临床使用中的维护需求，过滤单元、流量传感器这类需要定期校准更换的元件都布置在气路的外侧位置，不需要拆解其他部件就可以完成更换操作，管路走向全部沿基板边缘排布，没有交叉重叠的管路，排查气路漏点时可以顺着管路走向快速定位故障位置。在功能扩展层面，预留的旁通接口可以直接对接呼气末正压模块、雾化给药模块，扩展设备的使用场景，不需要重新设计整体气路结构，主控单元的程序预留了参数调整端口，可根据不同患者的实际需求调整供气的触发阈值、呼吸比、压力上限等参数，适配从成人到儿童的不同使用群体的呼吸支持需求。
